一级建造师幕墙部分案例分析
一级建造师中的工程质量与验收案例分析
一级建造师中的工程质量与验收案例分析案例一：某高层住宅项目项目介绍：某高层住宅项目位于城市中心，总建筑面积10万平方米，设计师采用了先进的结构设计和建筑材料，同时借鉴了国内外的建筑经验和理念。
然而，在项目验收过程中，发现了一些质量问题。
问题分析：1. 墙体裂缝：在住宅建筑的外墙、内墙以及墙体交界处出现了多处裂缝，严重影响了建筑的整体美观性。
经过测量，发现部分裂缝超过了国家标准规定的限定值。
2. 防水问题：在项目的卫生间、厨房等湿区，出现了渗漏现象，给业主的正常生活带来了不便。
在检查中发现，防水层施工不符合规范，导致水分渗透进建筑结构。
3. 建筑外观问题：项目外立面的玻璃幕墙存在质量问题，表面出现了多处划痕和破损，影响了建筑的整体形象。
检查后发现，施工方对幕墙的安装和维护没有做好，导致质量问题的出现。
解决措施：1. 墙体裂缝：对于已出现的裂缝，施工方需要进行修复处理，并加强对于墙体的监测和保养。
同时，项目经理应该加强对施工过程的管理，确保墙体的施工质量符合规范。
2. 防水问题：对于防水层施工不符合规范的问题，在验收过程中应该及时发现并要求施工方进行返工。
项目经理要对防水层的施工质量进行严格把关，确保防水层的可靠性。
3. 建筑外观问题：针对幕墙存在的质量问题，施工方需要对划痕和破损的部分进行更换，提升建筑外观的整体美观度。
项目经理要加强对幕墙施工过程的监督，确保每一道工序的质量。
案例二：某桥梁工程工程介绍：某桥梁工程是一座重要的地方交通枢纽，设计要求严苛，为确保工程质量，项目方特别注重验收过程的监管。
然而，尽管采取了措施，仍然发现了一些问题。
问题分析：1. 桥梁墩基问题：在桥梁墩基的施工过程中，发现部分墩基的混凝土强度未达到设计要求，存在一定的安全隐患。
经过专业机构的检测，发现墩基的质量不符合验收标准。
2. 桥面铺装问题：在桥面铺装的过程中，出现了边角不平整、路面结构不牢固等问题，增加了交通事故的风险。
一级建造师执业资格考试案例分析建筑工程施工现场管理2
案例分析题七某工程基坑深8 m，支护采用桩锚体系，桩数共计200根，基础采用桩筏形式，桩数共计400根，毗邻基坑东侧12 m处有密集居民区，居民区和基坑之间的道路下1.8 m处埋设有市政管道。
项目实施过程中发生如下事件。
事件1：在基坑施工前，施工总承包单位要求专业分包单位组织召开深基坑专项施工方案专家论证会，本工程勘察单位项目技术负责人作为专家之一，对专项方案提出了不少合理化建议。
事件2：工程地质条件复杂，设计要求对支护结构和周围环境进行监测，对工程桩采用不少于总数1％的静载荷实验方法进行承载力检测。
事件3：基坑施工过程中，因为工期较紧，专业分包单位夜间连续施工。
挖掘机、桩机等施工机械噪声较大，附近居民意见很大，到有关部门投诉，有关部门责成总承包单位严格遵守文明施工作业时间段规定，现场噪声不得超过国家标准《建筑施工现场界环境噪声排放标准》的规定。
问题1. 事件1中存在哪些不妥？请分别说明理由。
2. 事件2中，工程支护结构和周围环境监测分别包含哪些内容？最少需多少根桩做静载荷试验？3. 根据《建筑施工现场界环境噪声排放标准》的规定，挖掘机、桩机昼间和夜间施工噪声限值分别是多少？4. 根据文明施工的要求，在居民密集区进行强噪声施工，作业时间段有什么具体规定？特殊情况需要昼夜连续施工，需要做好哪些工作？参考答案1. 事件1中的不妥之处及理由如下：（1）施工总承包单位要求专业分包单位组织召开专项施工方案专家论证会不妥。
理由：专项施工方案的专家论证会应由施工总承包单位组织召开。
（2）勘察单位技术负责人作为专家不妥。
理由：本项目参建各方的人员不得以专家身份参加专家论证会。
2. 事件2中，工程支护结构应包含的内容：①对围护墙侧压力、弯曲应力和变形的监测；②对支撑锚杆轴力、弯曲应力的监测；③对腰梁（围檩）轴力、弯曲应力的监测；④对立柱沉降、抬起的监测。
事件2中，周围环境监测应包含的内容：①坑外地形的变形监测；②临近建筑物的沉降和倾斜监测；③地下管线的沉降和位移监测等。
建筑工程中的幕墙工程设计与施工案例分析
建筑工程中的幕墙工程设计与施工案例分析引言：幕墙作为建筑立面的一部分，既具有美观的外观效果，又能提供建筑保温、隔热、隔音、防水等功能。
在建筑工程中，幕墙设计与施工是一个复杂而重要的环节。
本文将通过案例分析，深入探讨幕墙工程的设计和施工过程，并提出相应的经验和方法。
一、案例分析案例一：某高层办公楼的幕墙设计与施工该案例是一座30层的高层办公楼，建筑外墙主要采用折弯玻璃幕墙。
设计师在设计过程中充分考虑了建筑形态、太阳照射、采光等因素，采用了双层玻璃结构以提高保温隔热性能，并结合建筑外观的要求，灵活运用了不同形状的折弯玻璃板，打造了独特的外观效果。
在施工过程中，由于玻璃的特殊性，对幕墙的安装和密封要求非常严格。
施工团队采用了先进的幕墙安装工艺，保证了幕墙的质量和密封性。
同时，为了确保施工进度，项目经理合理组织了施工流程，与其他工序紧密配合，最终按照设计要求完成了幕墙的施工。
案例二：某大型商业综合体的幕墙设计与施工该案例是一个集商业、办公、住宅于一体的综合体项目，幕墙设计的目标是与周围环境和建筑形态相协调，同时满足商业场所的采光和通风需求。
设计团队综合考虑了建筑用途、功能分区、交通流线等因素，并选择了适宜的材料和幕墙结构。
在施工过程中，由于商业综合体的复杂性，施工中需要与其他工程同时进行，需要确保施工质量和进度。
项目经理对施工过程进行了详细规划和组织，合理安排了施工队伍和施工流程，确保了各施工阶段的顺利进行，并及时解决了一些出现的技术问题。
二、经验与方法1. 充分沟通与合作：幕墙设计与施工需要涉及不同专业的合作，包括建筑师、结构师、电气工程师等多个领域。
在设计阶段，各专业应进行深入沟通，共同解决技术和设计问题。
在施工过程中，施工单位与设计单位应保持紧密合作，及时解决技术难题，确保设计意图得以落实。
2. 严格按照规范进行设计与施工：幕墙工程设计与施工需要严格按照相关规范进行。
设计师应熟悉各项规范，确保设计方案符合相应标准。

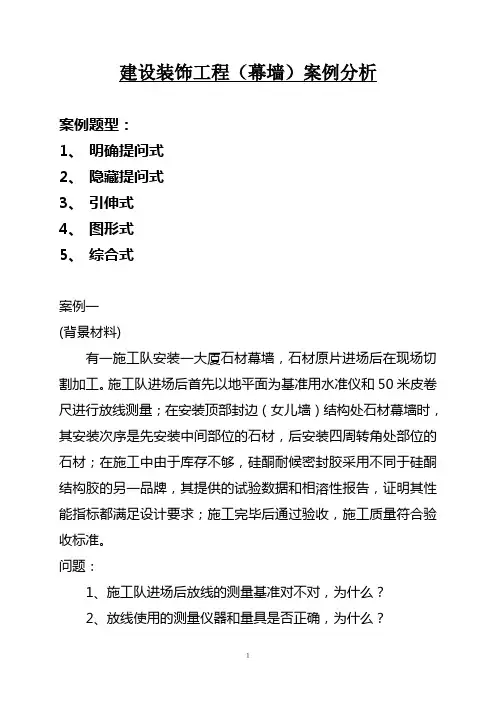

建设装饰工程(幕墙)案例分析
建设装饰工程（幕墙）案例分析案例题型：1、明确提问式2、隐藏提问式3、引伸式4、图形式5、综合式案例一(背景材料)有一施工队安装一大厦石材幕墙，石材原片进场后在现场切割加工。
施工队进场后首先以地平面为基准用水准仪和50米皮卷尺进行放线测量；在安装顶部封边（女儿墙）结构处石材幕墙时，其安装次序是先安装中间部位的石材，后安装四周转角处部位的石材；在施工中由于库存不够，硅酮耐候密封胶采用不同于硅酮结构胶的另一品牌，其提供的试验数据和相溶性报告，证明其性能指标都满足设计要求；施工完毕后通过验收，施工质量符合验收标准。
问题：1、施工队进场后放线的测量基准对不对，为什么？2、放线使用的测量仪器和量具是否正确，为什么？3、顶部封边（女儿墙）结构处石材幕墙的安装顺序对不对，为什么？4、硅酮耐候密封胶的采用是否正确？硅酮耐候密封胶除了提供常规的试验数据和相溶性报告外还应提供什么试验报告？(分析)1、应该以土建提供的三线为测量基准进行放线。
2、放线使用的测量仪器正确。
但水平测量时应该使用50米钢卷尺。
原因是：因为工人在使用卷尺时对卷尺有一个拉力，皮卷尺由于材料的原因在受拉时其长度容易发生变化，从而导致测量误差，而钢卷尺却没有这种现象发生。
3、在安装顶部封边（女儿墙）结构处石材幕墙时，其安装次序应该是先安装四周转角处部位的石材，后安装中间部位的石材。
因为幕墙实际安装框架的定位是由各转角处的石材来确定的。
只要各转角处的石材安装完毕了，幕墙实际安装框架也就确定了。
此时拉通线连接各转角处，就很容易确定中间各部位石材的安装位置，并且都能保证它们均处于幕墙实际安装框架位置上。
4、按规范“JGJ133－2001第3.5.3条”规定，同一幕墙工程应使用同一品牌的硅酮结构胶和硅酮耐候密封胶。
按“JGJ133－2001第3.5.2条”规定，硅酮耐候密封胶除了提供常规的试验数据和相溶性报告外还应提供证明无污染的试验报告。
案例二（背景材料）有一施工队安装一大厦玻璃幕墙，其中一处幕墙立面，左右两处各有一阳角。
一级建造师执业资格考试案例分析建筑工程施工进度管理1
案例分析题一【2014年考题】某办公楼工程，地下2层，地上10层，总建筑面积27 000 m2，现浇钢筋混凝土框架结构，建设单位与施工总承包单位签订了施工总承包合同，双方约定工期为20个月，建设单位供应部分主要材料。
在合同履行过程中，发生了下列事件：事件1：施工总承包单位按规定向项目监理工程师提交了施工总进度计划网络图（图1-1），该计划通过了监理工程师的审查和确认。
图1-1 施工总进度计划网络图（时间单位：月）事件2：工作B（特种混凝土工程）进行1个月后，因建设单位原因修改设计导致停工2个月，设计变更后，施工总承包单位及时向监理工程师提出了费用索赔申请（表1-1），索赔内容和数量经监理工程师审查符合实际情况。
表1-1 费用索赔申请一览表事件3：在施工过程中，由于建设单位供应的主材未能按时交付给施工总承包单位，致使工作K的实际进度在第11月底时拖后3个月；部分施工机械由于施工总承包单位原因未能按时进场，致使工作H的实际进度在第11月底时拖后1个月，在工作F进行过程中，由于施工工艺不符合施工规范要求导致发生质量问题，被监理工程师责令整改，致使工作F的实际进度在第11月底时拖后1个月。
施工总承包单位就工作K、工作H、工作F工期拖后分别提出了工期索赔。
事件4：施工总承包单位根据材料清单采购了一批装饰装修材料，经计算分析，各种材料价款占该批材料价款及累计百分比见表1-2。
表1-2 各种装饰装修材料占该批材料价款的累计百分比一览表问题1. 事件1中，施工总承包单位应重点控制哪条线路（以网络图节点表示）？2. 事件2中，费用索赔申请一览表中有哪些不妥之处？分别说明理由。
3. 事件3中，分别分析工作K、工作H、工作F的总时差，并判断其进度偏差对施工总工期的影响。
分别判断是施工总承包单位就工作K、工作H、工作F工期拖后提出的工期索赔是否成立？4. 事件4中，根据“ABC分类法”，分别指出重点管理材料名称（A类材料）和次要管理材料名称（B类材料）。
一级建造师《装饰装修》幕墙部分案例分析
一级建造师《装饰装修》幕墙部分案例分析案例背景材料：某写字楼结构形式为框架剪力墙结构，建筑高度80M;建筑中间部位设有变形缝和防火分区，外墙采用隐框玻璃幕墙，总面积8000M2；幕墙设计方案如下：予埋件安装位置图纸设计后交给土建施工单位施工,玻璃单元组件在公司生产车间安装,用硅酮结构胶粘接玻璃和铝合金框，使其承受玻璃的自重产生的剪切力和拉力;粘接前对硅酮结构胶进行了相容性试验；连接竖框的芯柱长度,首层和顶层为200MM，标准层为500MM；每层的连接方式为下部为铰接,镙栓孔为长圆孔,上部为滑动连接, 镙栓孔为圆孔;幕墙全部采用吸热反射中空钢化玻璃,为防止镀膜层破坏,将其放置内侧朝向室内, 中空层厚度8MM;施工方案如下：由于玻璃幕墙安装与主体结构施工出现交叉作业，在主体结构的施工层下方设置了防护网；高度2.7M, 挑出宽度3m;根据施工面分别采用了外脚手架和吊篮施工，利用吊篮作为竖向运输工具，脚手架经过设计，并与框架结构的填充墙可靠连接。
局部采用落地式钢管脚手架单排布置.施工人员进场后开始安装钢支座，安装立柱时，发现土建单位给出的基准点,被现场材料复盖，施工人员根据幕墙所下的予埋件位置进行测量放线;此时发现,个别予埋件的误差太大,经设计同意改为后置埋件，然后进行支座校正、焊接紧固，避雷系统采用镀锌钢片直片安装，安装玻璃单元时，为防止玻璃破损，直接从生产车间将玻璃运至现场安装;幕墙与楼板接缝处采用20厚铝板封堵并填充保温材料;幕墙单元板块共有4000块，之间的缝隙采用硅酮耐候胶嵌缝，进行自检，清洁. 质检人员对玻璃进行抽检，抽检量为180块;验收时,施工单位交付了1墙工程的竣工图或施工图、结构计算书、设计变更文件及其它设计文件；2.幕墙工程所用各种材料、附件及紧固件、构件及组建的产品合格证书、性能检测报告、进场验收纪录和复验报告。
3 进口硅酮结构胶的商检证、国家检测机构出具的硅酮结构胶相容性；4.打胶、养护环境的温度、湿度纪录；双组分硅酮结构胶的混匀性试验纪录及拉断实验纪录；5。
一级建造师《建筑工程》案例分析题及参考解析
一级建造师《建筑工程》案例分析题及参考解析一级建造师《建筑工程》案例分析题及参考解析一、案例背景资料：某建筑公司承接一项10栋高层住宅的施工任务，总建筑面积301800m2，地下3层，地上26层，箱形基础，框架结构，7度设防，二级抗震。
该项目地处城市主要街道交叉路口，是该地区的标志性建筑物。
在施工过程中，现场发生了以下事件：事件一：考虑到该项目处在主要街道边，施工方采用了高2.2米的砖砌围挡，并在项目经理办公室内设立了“五牌一图”。
事件二：现场在进行第5层砖砌体工程质量检查时，发现一些临时间断处没有留槎。
施工单位非常重视，及时进行了返工处理。
事件三：在第10层混凝土部分试块检测时发现强度达不到设计要求，但实体经有资质的检测单位检测鉴定，实体强度达到了设计要求。
事件四：该楼最终按期顺利完工，达到验收条件后，总监理工程师组织了施工方和建设方的竣工验收。
二、问题1.根据房屋建筑专业工程规模标准，判断该项目是大型工程还是中、小型工程?依据是什么?2.事件一有哪些不妥之处，请指出并给予纠正。
3.简述事件二中正确的工程做法。
4.事件三中，第10层的质量问题是否需要处理?请说明理由。
5.如果第10层混凝土强度经检测达不到要求，施工单位应如何处理?6.事件四中，该工程质量验收有何不妥?该楼应达到什么条件方可组织竣工验收?其验收合格的规定有哪些?三、参考答案1.属于大型项目，因为建筑层数达到25层或群体建筑面积达到10万平方米为大型项目。
2.围挡高度不妥，在办公室内设置“五牌一图”不妥。
项目临主干道的围挡高度应达到2.5米，距离交通路口20m范围内占据道路施工设置的围挡，其0.8m 以上部分应采用通透性围挡。
“五牌一图”应长期固定悬挂在醒目的地方，如出入口大门处。
3.非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎。
留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置1Φ6拉结钢筋(120mm墙厚放置2Φ6拉结钢筋)，间距沿墙高不应超过500mm;埋入长度从留槎处算起每边不应小于500mm，对抗震设防烈度6度、7度的地区，不应小于1000mm;末端应有90°弯钩。
一级建造师《建筑实务》案例分析精选7个
一级建造师《建筑实务》案例分析精选4-1案例一背景资料某住宅楼是一幢6层带1层地下室的砖混结构住宅，总建筑面积3200m2。
在现浇顶层一间屋面的混凝土施工过程中出现坍塌事故，坍塌物将与之垂直对应的下面各层预应力空心板依次砸穿，10名施工人员与4辆手推车、模板及支架、混凝土一起落入地下室，造成2人死亡、3人重伤的事故。
从施工事故现场调查得知，屋面现浇混凝土模板及支架采用300mm×1200mm×55mm和300mm×1500mm×55mm定型钢模，分三段支承在平放的50mm×100mm方木龙骨上，龙骨下为间距800mm均匀支撑的4根直径100mm原木立杆，这4根原木立杆顺向支承在作为第6层楼面的3块独立的预应力空心板上，并且这些预应力空心板的板缝灌缝混凝土浇筑仅4d。
其下面也没有任何支撑措施，从而造成这些预应力空心板超载。
施工单位未对模板支撑系统进行过计算也无施工方案，监理方也未提出对模板支撑方案及计算进行审查，便允许施工单位进行施工。
出事故时监理人员未在场。
问题1.请简要分析故事发生的原因?2.监理单位在这起事故中是否应该承担责任?为什么?3.针对类似模板工程通常采取什么样的质量安全措施?参考答案1.事故直接原因是施工单位违反施工程序，未对模板支撑系统进行分析计算，盲目施工，并由此造成第6层楼面3块预应力空心板超载破坏，从而顺次荷载累加冲击造成第6层楼面贯穿事故。
从这次事故中反映出施工单位的作业人员的业务水平，安全意识不到位、监理单位监督检查不到位、措施不力(5分)。
2.监理公司接受业主单位委托应对该项目的工程质量安全负责，施工过程中，监理方未对关键的模板支撑系统进行审查，浇注过程中无旁站，严重失职，没有防止事故发生。
故因承担相应民事、刑事责任。
3.类似模板工程质量与安全的预控措施有：(1)绘制关键性的轴线控制图，复查轴线标高，垂直度以经纬仪检查控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级建造师幕墙部分案例分析
案例背景材料：某写字楼结构形式为框架剪力墙结构，建筑高度80M；建筑中间部位设有变形缝和防火分区，外墙采用隐框玻璃幕墙，总面积8000M2；幕墙设计方案如下：予埋件安装位置图纸设计后交给土建施工单位施工，玻璃单元组件在公司生产车间安装，用硅酮结构胶粘接玻璃和铝合金框，使其承受玻璃的自重产生的剪切力和拉力；粘接前对硅酮结构胶进行了相容性试验；连接竖框的芯柱长度，首层和顶层为200MM，标准层为500MM；每层的连接方式为下部为铰接，镙栓孔为长圆孔，上部为滑动连接，镙栓孔为圆孔；幕墙全部采用吸热反射中空钢化玻璃，为防止镀膜层破坏，将其放置内侧朝向室内，中空层厚度8MM；
施工方案如下：由于玻璃幕墙安装与主体结构施工出现交叉作业，在主体结构的施工层下方设置了防护网；高度2.7M，挑出宽度3m；根据施工面分别采用了外脚手架和吊篮施工，利用吊篮作为竖向运输工具，脚手架经过设计，并与框架结构的填充墙可靠连接。
局部采用落地式钢管脚手架单排布置。
施工人员进场后开始安装钢支座，安装立柱时，发现土建单位给出的基准点，被现场材料复盖，施工人员根据幕墙所下的予埋件位置进行测量放线；此时发现，个别予埋件的误差太大，经设计同意改为后置埋件，然后进行支座校正、焊接紧固，避雷系统采用镀锌钢片直片安装，安装玻璃单元时，为防止玻璃破损，直接从生产车间将玻璃运至现场安装；幕墙与楼板接缝处采用20厚铝板封堵并填充保温材料；幕墙单元板块共有4000块，之间的缝隙采用硅酮耐候胶嵌缝，进行自检，清洁。
质检人员对玻璃进行抽检，抽检量为180块；
验收时，施工单位交付了
1.墙工程的竣工图或施工图、结构计算书、设计变更文件及其它设计文件；
2.幕墙工程所用各种材料、附件及紧固件、构件及组建的产品合格证书、性能检测报告、进场验收纪录和复验报告。
3进口硅酮结构胶的商检证、国家检测机构出具的硅酮结构胶相容性；
4.打胶、养护环境的温度、湿度纪录；双组分硅酮结构胶的混匀性试验纪录及拉断实验纪录；
5.防雷装置测试纪录；
6.隐蔽工程验收文件；
7.幕墙构件和组建的加工制作纪录；幕墙安装施工纪录；
8.淋水实验纪录；
其它质量保证资料。
由监理单位、建设单位和施工单位协商确定该玻璃幕墙工程划分了5个检验
批，每个检验批每160m2抽查一处，共检查了600m2.检查结果合格同意签字验收。
问题：在上述幕墙设计。
施工和验收方案中存在哪些问题？
答案：
1.玻璃单元组件应在专门的注胶间内加工而不是在公司生产车间安装.
2.用中性硅酮结构胶粘接玻璃和铝合金框；
3.结构胶不能长期承受玻璃的自重产生的剪切力，铝合金框下部应安装二根不锈钢或铝合金托条加弹性橡胶块支撑玻璃；
4.粘接前对硅酮结构胶要进行相容性试验和剥离粘接性试验；
5.连接竖框的芯柱长度，首层和顶层至少应为215MM，标准层至少应为515MM；
6.每层的连接方式应为下部为滑动连接铰接，螺栓孔为长圆孔，上部为铰接，螺栓孔为圆孔；
7.吸热反射中空钢化玻璃，镀膜层放置在朝向中空气体层，中空层厚度应为
9MM；
8.玻璃幕墙安装与主体结构施工出现交叉作业，在主体结构的施工层下方设置的防护网；高度应为3M，挑出宽度应为6m；
9.采用外脚手架施工局部采用落地式钢管脚手架应双排布置。
脚手架经过设计，不得与框架结构的填充墙可靠连接，应与框架主体结构可靠连接；
10.采用吊篮施工，不得利用吊篮作为竖向运输工具；
11.施工人员进场后应先放线，复检预埋件，偏差修正处理才能进行下步程序；
12.不得根据幕墙所下的予埋件位置进行测量放线；应根据幕墙分格大样图和土建单位给出的标高点、进出位线及轴线位置进行测量放线；
13.后置埋件必须做现场拉拔试验并出具检测报告；
14.不得直接从生产车间将玻璃运至现场安装，应静至养护一段时间观察结构胶是否固化粘接牢固后，才能安装；
15.幕墙与楼板接缝处应采用不低于1.5厚镀锌钢板封堵，并填充防火的保温材料；
16.幕墙单元板块共有4000块，之间的缝隙应采用中性硅酮耐候胶嵌缝，质检人员对玻璃进行抽检，抽检量应为抽检量应为总数的5%以上，应是200块以上；
17.施工单位交付的验收资料缺少：剥离粘结性实验报告；后置埋件的现场拉拔检测报告；
18.幕墙的风压变形性能、气密性能、水密性能检测报告及其他设计要求的
性能检测报告；
19.幕墙工程每500～1000m2为一个检验批，不足500m2应划分为一个检验批。
每个检验批每100m2应至少抽查一处，每处不得少于10m2；该幕墙8000M2应至少划分8个检验批，抽查的总面积应为800M2；
20.在变形缝处幕墙的设计应考虑结构变形的需要设置变形缝，防火分区处的玻璃应采用防火玻璃；。
