第2章 51单片机C程序简介
51单片机及C语言入门教程
51单片机及C语言入门教程本教程将介绍51单片机及C语言的入门知识，帮助初学者快速掌握这两个方面的基本内容。
以下是本教程的详细内容：一、51单片机概述（200字）51单片机是由Intel公司推出的一种常见的单片机芯片，具有广泛应用的特点。
它采用了Harvard结构，具有8位数据总线和16位地址总线。
其主要特点是结构简单、易于学习、应用广泛，适用于各种嵌入式系统。
二、C语言基础（300字）C语言是一种高级编程语言，具有跨平台、可移植性强等特点，被广泛应用于各种软件开发和嵌入式系统中。
学习C语言的基础知识是学习51单片机编程的必要前提。
C语言基础知识主要包括数据类型、变量、常量、运算符、表达式、流程控制语句等内容。
这些知识是学习C语言和51单片机编程的基础，需要仔细理解和掌握。
三、51单片机编程入门（400字）1. 搭建开发环境：首先需要安装51单片机的开发工具，如KeilC51等。
然后，连接单片机开发板和电脑，确保硬件连接正确。
2.了解开发板：学习使用51单片机的开发板是学习51单片机编程的第一步。
具体包括开发板上各个接口的功能和使用方法。
3.编写第一个程序：根据教材或教程，编写第一个简单的程序，如让LED灯闪烁等。
学习如何通过C语言编写程序，将其烧录到单片机中，并运行和调试。
四、C语言与51单片机的应用（300字）在学习了C语言和51单片机的基础知识之后，可以进一步学习它们的应用。
1.输入输出操作：学习如何通过51单片机与外部设备进行输入输出操作，如控制LED灯的亮灭、读取按键输入等。
2.定时器和中断：学习如何使用51单片机的定时器和中断功能来实现定时任务和外部事件处理。
3.串口通信：学习如何通过51单片机的串口通信功能与其他设备进行数据交换和通信。
五、实例项目及拓展应用（200字）完成了基础学习后，可以尝试一些实例项目，如温度测量系统、遥控器、电子钟等。
同时，可以进一步学习其他相关知识，如LCD显示、SPI 通信等，以扩展自己的应用能力。
单片机原理 第2章 MCS-51单片机体系结构
2.4.2 MCS-51单片机数据存储器
2.4.2 MCS-51单片机数据存储器
1. 工作寄存器区
字节地址为00H~1FH的32个单元是4组通用工作寄存器区，每组占用8个 字节，都标记为R0~R7。在某一时刻，CPU只能使用其中的一组工作寄存 器，工作寄存器的选择由程序状态字寄存器PSW中RS1、RS0两位来确定 ，如表2-3所示。
2. 数据总线DB 数据总线宽度为8位（D0~D7），由P0提供。
3. 控制总线CB 控制总线由P3口的第二功能状态和4根独立控制线RESET、 和ALE组成。
2.3 MCS-51单片机的中央处理器
• 8051系列单片机的中央处理器CPU是单片机 的指挥中心和执行机构，它的作用是产生合适的 时序，读入和分析每条指令代码，根据每条指令 代码的功能要求，指挥并控制单片机的有关部件 和器件，具体执行指定的操作。
2.2.3 并行I/O引脚
3. P2口
P2口，为准双向I/O口，具有内部上拉电阻。一共8位，有P2.0～P2.7共8 条引脚。当8051系列单片机扩展外部存储器及I/O接口芯片时，P2口作为 地址总线（高8位），和P0输出的低8位地址一起构成16位地址，可以寻址 64KB的地址空间。
P2口位结构图如图2-3 （c）所示，它比P1口多了 一个转换控制部分，当P2 与P0配合作为“地址/数据总 线”方式下的高8位数据线 （A8~A15）时，CPU将写 控制信号“1”使MUX切换到 右边，在“地址/数据总线” 方式下，无论P2口剩余多 少地址线，均不能被用于 普通I/O操作。
（2）控制引脚—— 、
第2章MCS-51单片机基本结构
2.1.4
复位和复位电路
单片机在重新启动时都需要复位，MCS-51 系列单片机有一个复位引脚输入端RST。 1. MCS-51系列的单片机复位方法为：在RST上加
一个维持两个机器周期（24个时钟周期）以上
的高电平，则单片机被复位。 2. 复位时单片机各部分将处于一个固定的状态。
复位后单片机各单元的初始状态
R2 2 00
2 2u F
R S T/VP D
R1 1K
V ss
GND
未稳压电源
WDI R1 PFI MR R2 MAX813L P1.0
RESET
WDO
﹠
RST MCS-51
“看门狗”复位电路
2.1.5 MCS-51单片机的引脚功能
MCS-51单片机采用40脚双列直插式封装形式，主要包括以 下几个部分： 1. 电源引脚Vcc和Vss Vcc(40脚)：电源端，为十5V； Vss(20脚)：接地端 ，GND。 2. 时钟电路引脚XTAL1和XTAL2 XTAL1为内部振荡电路反相放大器的输入端 。 XTAL2为内部振荡电路反相放大器的输出端 。 3. 控制信号引脚RST、ALE、PSEN和EA 4. I／O(输入／输出)端口P0、P1、P2和P3 5. MCS-51单片机P3口的第二功能
单片机各种周期的关系图
机器周期 S1 S2 S3 S4 S5 S6 P1 P2 P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
时钟周期 状态周期
1个机器周期=6个状态周期=12个时钟周期
4、指令周期: 它是指CPU完成一条操作所需的全部
时间。 每条指令执行时间都是有一个或几个机器周
期组成。MCS - 51 系统中, 有单周期指令、双周期指
51单片机编程开发之c语言基础
51单片机编程开发之c语言基础51单片机是一种非常常用的单片机，而C语言是51单片机编程的基础。
本文将从C语言基础的角度，介绍如何在51单片机上进行编程开发。
我们需要了解C语言的基本语法和数据类型。
C语言是一种结构化的、高级的编程语言，它不仅可以进行底层的操作，还具备高级语言的特性。
在C语言中，我们可以使用各种数据类型来存储和处理数据，例如整型、浮点型、字符型等。
同时，C语言还提供了丰富的运算符和控制语句，使得程序的编写更加灵活和高效。
在51单片机上进行C语言编程，我们需要使用相关的开发工具和编译器。
目前，市面上有很多种开发工具可供选择，例如Keil、IAR 等。
这些开发工具可以帮助我们创建、编辑和编译C语言程序，并将其下载到51单片机上运行。
在开始编写程序之前，我们需要对51单片机的硬件结构有一定的了解。
51单片机由CPU、存储器、外设等组成。
我们可以通过C语言编写程序来控制这些硬件，实现各种功能。
例如，我们可以通过C 语言控制LED灯的亮灭、读取按键的状态、驱动液晶屏显示等。
在编写程序时，我们需要熟悉51单片机的寄存器和外设的相关操作。
51单片机的寄存器用于控制和配置各种硬件，我们可以通过C语言对寄存器进行读写操作，来实现对硬件的控制。
同时，51单片机还提供了丰富的外设接口，例如串口、定时器、ADC等，我们可以通过C语言编写程序来实现对这些外设的配置和操作。
在编写程序时，我们需要使用51单片机的特定的编程语法和函数库。
51单片机的编程语法与标准C语言有一些差异，我们需要了解这些差异并进行相应的调整。
同时，51单片机还提供了一些特定的函数库，例如LCD显示库、PWM波形库等，我们可以使用这些函数库来简化编程的过程。
在编写程序时，我们需要注意一些常见的问题和技巧。
例如，51单片机是一种8位的单片机，其存储器空间有限，我们需要合理利用存储空间，避免浪费。
同时，由于51单片机的时钟频率有限，我们需要注意程序的效率，避免出现性能瓶颈。
第2章 MCS-51单片机
（4）可寻址外部程序存储器和数据存储器，各64KB；
（5）两个16位定时器／计数器； （6）32位可编程并行I／O口； （7）一个可编程全双工串行I／O口； （8）二十多个特殊功能寄存器； （9）5个中断源，两个优先级嵌套中断结构。
2. 微处理器 8051微处理器的组成如下所示：
累 加 器 ACC（ Accumulator） 程 序 状 态 字 寄 存 器 PSW（ Program Status Word） 运算器 暂存寄存器 CPU 寄存器B 指 令 寄 存 器 IR 控制器 指 令 译 码 器 ID 程 序 计 数 器 PC
(2)位寻址区
内部RAM的0x20～0x2F为位寻址区，这16个字节的每
一位都对应一个8位地址，位地址范围为0x00～0x7F。该区 域可按字节读写，也可按位读写，位地址从0x20单元最低位 开始，共有16×8位，即128个位地址。 如果系统需要位操作，最好保留0x20～0x2F单元的部分
或全部，作为位存储区，以支持位处理操作。位寻址区的每
一位都可以直接进行位操作。通常把各种程序状态标志位控 制变量，设在位寻址区内，同时，位寻址区的RAM单元也 可以作一般的数据缓冲器使用。RAM寻址区位地址映象如 表2-5所示。
位 寻 址 区 地 址 映 象
(3)缓冲器区
内部RAM的0x30～0x7F的地址区，可作为数据缓冲器 使用，存放数据，由于该区有丰富的操作指令，使用十分 方便。 2.外部数据存储器 在51系列中，允许用户扩展外部数据存储器和I/O接口， 用户可以通过P0、P2口最多扩展连接64K个外部单元（每
片机系统。
MCS-51的典型产品是8051、8031、8751。8051是ROM型单片 机，内部有 4KB 掩膜 ROM ； 8031 无片内 ROM ， 8751 片内有
第二课_51单片机C程序设计基础

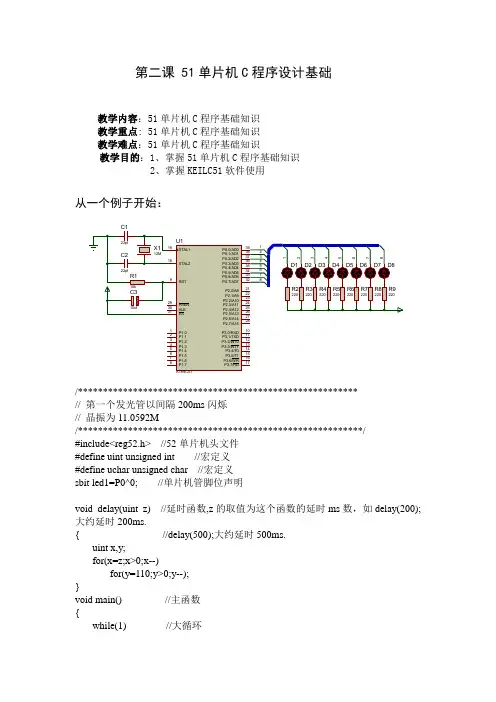

第二课 51单片机C程序设计基础教学内容：51单片机C程序基础知识教学重点: 51单片机C程序基础知识教学难点：51单片机C程序基础知识教学目的：1、掌握51单片机C程序基础知识2、掌握KEILC51软件使用从一个例子开始：/********************************************************// 第一个发光管以间隔200ms闪烁// 晶振为11.0592M/*********************************************************/#include<reg52.h> //52单片机头文件#define uint unsigned int //宏定义#define uchar unsigned char //宏定义sbit led1=P0^0; //单片机管脚位声明void delay(uint z) //延时函数,z的取值为这个函数的延时ms数，如delay(200);大约延时200ms.{ //delay(500);大约延时500ms.uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main() //主函数{while(1) //大循环{led1=0; //点亮小灯delay(200); //延时200毫秒led1=1; //熄灭小灯delay(200); //延时200毫秒}}●C-51与ASM-51相比，具有如下优点：1）不需要了解51单片机的指令系统，仅仅要求对存储器结构有初步了解2）寄存器分配，存储器寻址以及数据类型等细节可由编译器管理3）程序有规范的结构，课分为不同函数，使得程序结构化4）程序更具可读性5）高的编程及程序调试效率6）提供的库包含许多标准子程序，具有较强的数据处理能力7）程序易于做到模块化，便于移植一、数据结构●数据的不同格式称为数据类型●数据按一定的数据类型进行的排列、组合、架构称为数据结构1、数据类型1）char(字符型)：unsigned char 0~255signed char -128~+127例：#define uchar unsigned charuchar i,j;一般使用无符号数据类型，因为，有符号运算比无符号运算耗资源2）int(整型)：unsigned int 0~65535Signed int -32767~+32768例: #define uint unsigned intuint x,y;一般能用char就不用int，节省空间3）* 指针型*——地址——数据类似于寄存器间接寻址4）C-51的数据类型扩充定义sfr ：特殊功能寄存器声明sfr16：16位特殊功能寄存器声明sbit：特殊功能位声明bit：位变量声明例：sfr P0 = 0x80;sfr P1 = 0x90;sfr P2 = 0xA0;sfr P3 = 0xB0;sbit CY = PSW^7;sbit AC = PSW^6;sbit F0 = PSW^5;sbit RS1 = PSW^4;sbit RS0 = PSW^3;sbit OV = PSW^2;2、常量与变量●常量：在程序运行过程中值不能改变的量●变量：在程序运行过程中值不断能改变化的量二、运算符与表达式●>> 位右移●<< 位左移补0●i++ 使用后+1，i=1, i+1=2●++i 使用前+1 , i+1=2, i=2●== 测试等于●！= 测试不等于●&& 逻辑与三、main 函数●格式：void main()●特点：无返回值，无参任何一个C程序有且仅有一个main函数，它是整个程序开始执行的入口●例：void main(){总程序从这里开始；其他语句；}四、小结：通过本次课的学习，学生必须掌握C-51的一些基本特点，能读懂一些简单的程序。
第2章 MCS-51单片机的硬件结构
(2)通用I/O接口功能
P2口作准双向口使用，与P1口相同，也有输入、 输出、端口操作三种工作方式。
3.P2口负载能力
4个LSTTL负载，输出电流≥ 400uA
三、P3口
1. P3口1位结构原理图如图所示
P 奇偶标志
A中1的个数若为奇数P=1,否则P=0
例如：MOV A, #7FH ADD A, #4FH 0111,1111B + 0100,1111B 1100,0110B
结果:(A)=C6H, C=0,AC=1,OV=1,P=0
2.控制器 3.片内存储器
4.4个I/O接口
5.串行接口
6.定时/计数器
先片内、后片外，片内片外连续，二者 一般不作重叠。 EA＝0，只访问片外程序存储器 EA＝1，先访问片内程序存储器。当PC >0FFFH（51子系统）或PC>1FFFH(52子系统) ，再去访问片外程序存储器。
存储器编址图如下图所示
0000H
片内ROM /EA=1 0FFFH 0FFFH 1000H 片外ROM 0000H 片外ROM /EA=0 00H 7FH 80H FFH 片外RAM 片内RAM 0000H
有5个中断源
11.111条指令，含乘、除法，有很强
的位处理能力 12.片内采用单总线结构，单一＋5V
电源
52系列主要有8032、8052两种机型。 与51系列不同在于：片内数据存储器增 至256个字节，3个16位定时/计数器，6 个中断源。
二、内部结构
MCS-51系列单片机的内部结构如 下图所示：
1 2 . . .
第二章 MCS-51系列单片机结构与工作
2.3.1运算器 2.3.1运算器
• 4．程序状态字寄存器PSW • 程序状态字寄存器PSW是8位寄存器，用来存储当前指令执行后的状 态，便于程序查询和判别。程序状态字寄存器各位的定义如表2-2。
• （1）进位标志位C：又名CY，在加法和减法运算时， 表示运算结果 最高位的进位或借位情况。
2.3.1运算器 2.3.1运算器
2.2.1 MCS-51系列单片机的引脚与功能 MCS-51系列单片机的引脚与功能
• （8）XTAL2（18脚）：片内振荡电路反向放大器的输出端，采用外 部时钟时该引脚为振荡信号的输入端。 • （9）P0口：P0.0～P0.7依次为第39～32脚，P0口除了可以作普通 的双向I/O口使用外，也可以在访问外部存储器时用作低8位地址线和 数据总线。 • （10）P1口：P1.0～P1.7依次为第1～8脚，P1口是带内部上拉电 阻的双向I/O口，向P1口写入“1” 时，P1口被内部上拉为高电平， 可用作输入口。当作为输出脚时，被外部拉低的P1口会因为内部上拉 电阻的存在而输出电流。
