光纤光缆敷设维护手册

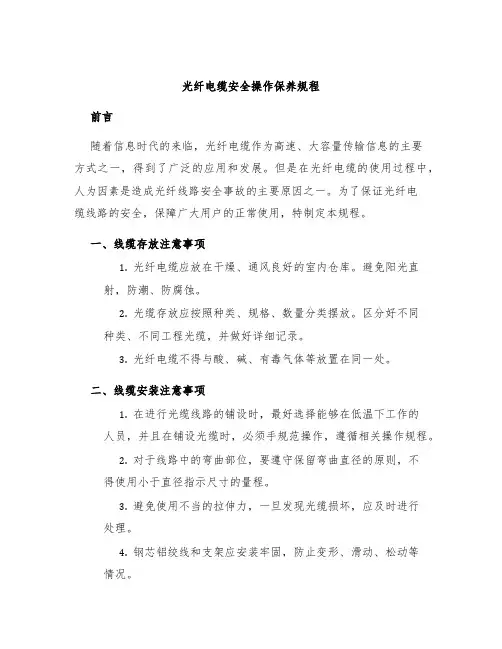

光纤电缆安全操作保养规程
光纤电缆安全操作保养规程前言随着信息时代的来临，光纤电缆作为高速、大容量传输信息的主要方式之一，得到了广泛的应用和发展。
但是在光纤电缆的使用过程中，人为因素是造成光纤线路安全事故的主要原因之一。
为了保证光纤电缆线路的安全，保障广大用户的正常使用，特制定本规程。
一、线缆存放注意事项1.光纤电缆应放在干燥、通风良好的室内仓库。
避免阳光直射，防潮、防腐蚀。
2.光缆存放应按照种类、规格、数量分类摆放。
区分好不同种类、不同工程光缆，并做好详细记录。
3.光纤电缆不得与酸、碱、有毒气体等放置在同一处。
二、线缆安装注意事项1.在进行光缆线路的铺设时，最好选择能够在低温下工作的人员，并且在铺设光缆时，必须手规范操作，遵循相关操作规程。
2.对于线路中的弯曲部位，要遵守保留弯曲直径的原则，不得使用小于直径指示尺寸的量程。
3.避免使用不当的拉伸力，一旦发现光缆损坏，应及时进行处理。
4.钢芯铝绞线和支架应安装牢固，防止变形、滑动、松动等情况。
5.线缆尽量不要与锋利的金属搭载在一起，也不可使用金属配合件直接紧绕光缆，以防针状物抵触光缆而没入护套，严重导致光缆断裂。
三、线缆的使用和调试1.在使用过程中，不得在光缆上进行钻孔、拉扯等不利于光缆安全的操作。
2.机房设备故障等紧急情况时，务必按照规定闪断光源和用光器，以免光功率损害设备或串扰到其他设备。
3.使用OTDR等光缆检测设备时，应严格按照操作规程进行操作，禁止超过光模块允许的最大入口功率。
四、线缆的维护和保养1.定期对光缆进行清洁保养，避免灰尘杂质沉积造成通信质量下降。
2.定期对光缆进行巡视，检查光缆连接情况，发现问题及时处理。
3.定期查验光缆连接头的清洁度和紧固度，检测连接点的信号损耗，确保光缆通信质量。
4.保持机房设备房的温度、湿度适宜，并定期检查UPS电源、空调等设备的安全运行和维护。
结语光纤电缆是一项重要的通信技术，在保证光纤电缆线路安全的同时，也要注重做好光纤电缆的维护工作。
光缆线路设备维护技术手册
榆林神华能源有限责任公司光缆线路设备维护技术手册二O一O年十月目录一、概述二、主要材料及选型三、光缆线路路由规划四、光缆线路维护（一）光缆线路日常维护原则（二）光缆线路技术维护工作的基本任务（三）光缆线路维护工作的主要职责（四）光缆线路巡回（五）线路设备的维护(六) 基础管理五、光缆线路抢修六、光缆接续七、安全附录一：光缆线路竣工图纸附录二：光缆进局各站点光纤成端情况附录三：光缆线路的图例及符号一、概述榆林神华能源公司整体通信网络建设项目2.5G传输通信光缆线路，主要为了解决公司及所属煤矿行政语音、计算机网络传输、生产调度等通信业务的需求，搭建榆林神华能源公司的信息化平台，为更好的服务于榆林神华能源公司的规模化建设、安全生产和日常管理工作。
自建干线光缆线路共 90 km，连接神东信息中心李家畔通信站、神东信息中心大柳塔通信站、郭家湾煤矿网络通信机房、青龙寺煤矿网络通信机房四个站点。
初步确定将郭家湾煤矿网络通信机房为榆林神华通信系统的汇集枢纽，神东大柳塔信息中心为接入神华集团传输系统、语音业务网络系统的节点。
通过自建光缆及租用榆林联通公司的两个方向不同路径的各2芯光纤（共 320km），形成传输保护环路，实现与神华集团传输、语音业务网络系统的互联互通。
二、主要材料及选型我公司自建光缆线路全程全部采用24芯光缆，型号为GYTA53-24D(18B1.3+6B4)，结构：金属中心加强，松套层绞填充式，铝-聚乙烯粘结内护套，轧纹钢-聚乙烯粘结外护套。
生产厂家西安西古光纤光缆有限公司。
光缆接头盒为3M中国有限公司生产，型号：2178-CS，终端盒型号：2055。
电杆分别为：河北保定市满城同利制杆厂生产水泥电杆，规格型号：¢150mm*7.5m、¢150mm*8m、¢150mm*10m；抚顺市清原青龙防腐木杆厂生产木杆，规格型号：¢150mm*8m。
架空钢绞线为：河北省永年县拓发电信电力金具厂生产，规格型号：1*7-2.6C右捻，抗拉强度：1270N/mm2。

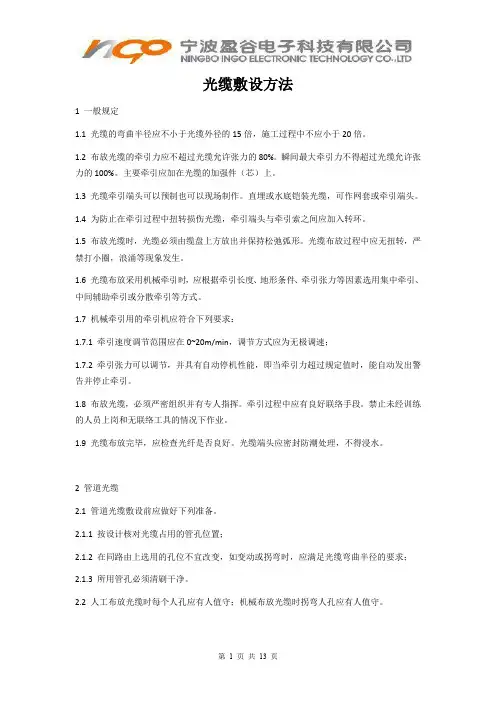

光缆敷设及使用手册
光缆敷设方法1 一般规定1.1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
1.2 布放光缆的牵引力应不超过光缆允许张力的80%。
瞬间最大牵引力不得超过光缆允许张力的100%。
主要牵引应加在光缆的加强件（芯）上。
1.3 光缆牵引端头可以预制也可以现场制作。
直埋或水底铠装光缆，可作网套或牵引端头。
1.4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。
1.5 布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。
光缆布放过程中应无扭转，严禁打小圈，浪涌等现象发生。
1.6 光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
1.7 机械牵引用的牵引机应符合下列要求：1.7.1 牵引速度调节范围应在0~20m/min，调节方式应为无极调速；1.7.2 牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动发出警告并停止牵引。
1.8 布放光缆，必须严密组织并有专人指挥。
牵引过程中应有良好联络手段。
禁止未经训练的人员上岗和无联络工具的情况下作业。
1.9 光缆布放完毕，应检查光纤是否良好。
光缆端头应密封防潮处理，不得浸水。
2 管道光缆2.1 管道光缆敷设前应做好下列准备。
2.1.1 按设计核对光缆占用的管孔位置；2.1.2 在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；2.1.3 所用管孔必须清刷干净。
2.2 人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。
2.3 光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。
根据需要可在光缆周围涂中性润滑剂。
2.4 光缆一次牵引长度一般不大于1000m，超长时应采取8字分段牵引或中间加辅助牵引。
2.5 光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。
单模光缆光纤光电缆安全操作及保养规程
单模光缆光纤光电缆安全操作及保养规程单模光缆光纤光电缆作为现代通讯技术中常用的传输媒介，其使用的重要性已经不言而喻。
但是，如果在单模光缆光纤光电缆的使用中没有注意安全操作及保养的规范，将会严重影响通讯的质量以及设备的使用寿命。
为了避免上述问题的发生，我们需要了解单模光缆光纤光电缆的安全操作及保养规程。
一、光纤光电缆的安全操作1.1 剪切光缆时的安全操作剪切光缆时需要注意以下几点：•使用合适工具进行操作；•确认周围没有电线、燃气、水、暖气等易燃易爆物品；•确认剪切位置，要在有保护管的地方剪切；•剪切后立即加固保护管端口。
1.2 运输过程中的安全操作在光缆运输过程中，应注意以下几点：•使用专业的运输设备以防止光缆受损；•平稳搬运，避免震动以及弯折；•车箱内部装载光缆必须封闭以防护外表面损伤；•确保光缆能够得到良好的保护及规定的环境条件。
1.3 光缆施工时的安全操作在光缆施工中，应注意以下几点：•进入施工区必须佩戴安全帽、安全鞋、手套等个人防护装备；•操作前必须确认光纤光电缆的规格、型号等信息，避免操作误动其他光缆；•使用工具必须符合规定，避免造成光纤光电缆断裂等情况；•施工过程中必须严格按规范操作；•施工中必须注意施工材料的质量，通过实际测试数据的验证，认证材料质量达到标准；•施工完成时必须擦拭干净表面，以免污染。
二、光纤光电缆的保养规程2.1 光缆存放的保养和维护在光缆存放期间，应注意以下几点：•保修期内的光缆必须存放在标准的环境中；•存放的环境必须保持干燥、通风、防尘、防潮；•存放期间可定期检查、振动、温度等数据，确保不出现质量问题。
2.2 光缆安装的保养和维护在光缆安装期间，应注意以下几点：•监测光缆敷设过程，防止施工中光缆受损；•光缆结束时必须加固保护管，并进行最终检查。
如发现裸露、鼓包、扭曲、断头、劈裂、螺旋捻曲、接头插孔虚等情况，应及时排查并修理；•使用光缆保护软管，避免光缆受到机械损伤；•维护规范进行定期检查，如发现光缆有问题，需及时处理。
光缆线路设备维护技术手册..
榆林神华能源有限责任公司光缆线路设备维护技术手册二O一O年十月目录一、概述二、主要材料及选型三、光缆线路路由规划四、光缆线路维护（一）光缆线路日常维护原则（二）光缆线路技术维护工作的基本任务（三）光缆线路维护工作的主要职责（四）光缆线路巡回（五）线路设备的维护(六）基础管理五、光缆线路抢修六、光缆接续七、安全附录一:光缆线路竣工图纸附录二：光缆进局各站点光纤成端情况附录三：光缆线路的图例及符号一、概述榆林神华能源公司整体通信网络建设项目2.5G传输通信光缆线路，主要为了解决公司及所属煤矿行政语音、计算机网络传输、生产调度等通信业务的需求，搭建榆林神华能源公司的信息化平台,为更好的服务于榆林神华能源公司的规模化建设、安全生产和日常管理工作。
自建干线光缆线路共 90 km，连接神东信息中心李家畔通信站、神东信息中心大柳塔通信站、郭家湾煤矿网络通信机房、青龙寺煤矿网络通信机房四个站点。
初步确定将郭家湾煤矿网络通信机房为榆林神华通信系统的汇集枢纽，神东大柳塔信息中心为接入神华集团传输系统、语音业务网络系统的节点。
通过自建光缆及租用榆林联通公司的两个方向不同路径的各2芯光纤（共 320km)，形成传输保护环路，实现与神华集团传输、语音业务网络系统的互联互通.二、主要材料及选型我公司自建光缆线路全程全部采用24芯光缆，型号为GYTA53-24D（18B1。
3+6B4），结构：金属中心加强，松套层绞填充式,铝—聚乙烯粘结内护套，轧纹钢—聚乙烯粘结外护套。
生产厂家西安西古光纤光缆有限公司。
光缆接头盒为3M中国有限公司生产，型号:2178—CS，终端盒型号：2055。
电杆分别为：河北保定市满城同利制杆厂生产水泥电杆，规格型号:¢150mm*7。
5m、¢150mm＊8m、¢150mm＊10m；抚顺市清原青龙防腐木杆厂生产木杆，规格型号：¢150mm*8m。
架空钢绞线为:河北省永年县拓发电信电力金具厂生产，规格型号:1＊7—2.6C右捻，抗拉强度:1270N/mm2。
光缆线路的维护(标准版)
光缆线路的维护(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0825光缆线路的维护(标准版)随着光缆在电力调度通信系统方面的应用和普及，光缆的维护工作也日益重要，下面我们把多年来实践中总结的经验和体会介绍给大家，以便探讨。
通信光缆由于其敷设方式不同，因此具体维护工作也不同，但大都能够归纳为日常维护和技术维护两大类。
1日常维护日常维护工作是以光缆竣工技术资料为依据，包括光缆路由、接头位置，各通道光纤的衰减，接头衰减及总衰减(包括双向、背向、散射曲线)等等，认真地保存和掌握这些技术资料，维护部门可以对线路各个通道的接头位置、距离、型号及其衰减一目了然，从而有目的地组织人力，进行下列维护工作。
(1)定期巡视，定点特殊巡察，随时消除光缆线路路由上堆放的易燃易爆物品和腐蚀性物质，设置标石、标志牌和宣传牌，制止妨碍光缆的建筑施工、植树以及砍草修路等活动，对光缆路由上易受冲刷、挖掘地段进行培土加固和必要的修整。
(2)当直埋式光缆线路路由上出现地面下陷时，光缆会受到侧压力和张力的影响，因此，要求快速查明原因，加以处理。
(3)保持人孔、地下室、水线房的整洁，定期对光缆托架、光缆标志及地线进行检查维修。
(4)保证管道光缆在人孔中不得受挤压，光缆弯曲应符合标准。
管道光缆的接头盒安放要求牢固，防止出现腐蚀、损伤、变形等情况。
(5)定期对架空光缆线路进行加固维修。
要求吊线挂钩间距均匀，光缆转弯处曲率半径不能过小，架空光缆的接头盒要固定牢固，保证其各处不能受损。
光接入网维护操作标准化手册——接入光缆线路维护资料
光接入网维护操作标准化手册——接入光缆线路维护中国电信广西公司网络运行维护事业部2014年11月目录第1章管道光缆维护 (2)1.1 日常维护操作 (2)1.2 光缆巡检 (3)1.3 维护安全 (4)第2章直埋光缆维护 (5)2.1 日常维护操作 (5)2.2 光缆巡检 (5)2.3 维护安全 (5)第3章架空光缆维护（含引入光缆、墙壁光缆） (5)3.1 日常维护操作 (5)3.2 光缆巡检 (6)3.3 维护安全 (7)第4章光缆接头盒维护 (7)4.1 巡检 (7)4.2 日常维护与清洁 (7)4.3 维护安全 (8)第5章光缆割接 (8)第6章光缆资源更新 (9)第1章管道光缆维护1.1 日常维护操作【描述管道光缆的日常维护工作，包括维护内容、维护操作步骤、维护注意事项等】1、维护内容管道光缆日常维护工作内容主要包括井孔盖板损坏维修、管道状态信息检查。
2、维护操作步骤(1)井孔盖板损坏维修维修人员根据巡检人员回传信息、市政监控部门下发的信息、10000号电子工单、其他人员返馈的信息等，首先由巡检人员对现场情况进行核查确认，由维修人员或委托施工队伍对损坏、缺失的井孔盖板进行维修补缺。
(2)管道状态信息检查检查进局管道室内走线槽架、空余管孔状态、光缆占用井孔、光缆标志牌、光缆保护套管、光缆接头盒及预留是否有变动，是否完好，发现变动及时更正系统信息，并对现场异常情况及时进行处理。
举例说明如下。
进局室内线走线槽架：光缆逐条上架邦扎，预留逐处盘架固定，接头逐个安装牢靠。
空余管孔状态：管孔套塞鼓，子管套端帽，子管出管孔。
检查光缆在人孔井内的托架和托板是否绑扎完好；光缆标志牌是否清晰、外护层及其接头盒有无腐蚀、损坏或变形等异常情况；检查人孔内的光缆走线排列是否整齐，光缆的弯曲半径是否符合有关规定，光缆护层不得有龟裂、腐蚀、损坏、变形、折裂等缺陷，预留光缆和接头盒的固定是否可靠；光缆占用井孔、光缆标志牌、光缆保护套管、光缆接头盒及预留：占孔符合规范，光缆必须挂牌，光缆外套塑管，接头安全稳固，预留邦扎整齐。
光缆线路设备维护技术手册..
光缆线路设备维护技术手册本手册旨在介绍光缆线路设备的维护技术，包括检查，保养和维修等方面的知识。
光缆线路设备是通信产业中一项重要的基础设施，它对于确保通信网络的正常运行起着至关重要的作用。
因此，保持这些设备的稳定和可靠运行至关重要。
1. 设备检查在设备安装后的前几周，建议进行检查以确保设备的正常运行。
这可以帮助发现任何不正常的问题并及早解决，因此建议检查以下方面：1.1 光缆线路检查光缆线路是否连接正确，是否存在断线等情况。
同时也需要检查光缆线路是否受损。
如有损坏需及时更换，以确保信号传输的正常。
1.2 光缆终端设备检查光缆终端设备是否正确连接。
确保每个设备的电源都已打开，通信接口连接了正确的线路，并通过对设备进行一系列的测试来确保设备正常工作。
1.3 光放大器检查光放大器的工作情况。
光放大器或称为信号放大器，是光缆路由器和交换机之间的必要设备。
因此，在检查过程中需确保光放大器的连接是否稳定，以及光能否顺畅地穿过光放大器。
2. 设备保养设备保养是保障设备稳定可靠运行的重要环节。
设备保养包括以下方面：2.1 系统检测定期进行系统检测可帮助我们发现并修复潜在的问题。
检测包括检查设备的电源是否正常，结构是否完好并适当，以及设备是否遵循指定的操作过程。
2.2 清洁保持设备清洁，不仅可以避免粉尘和杂物的积累，还可以使设备各部分的接触面保持干净。
这样可以避免部件因变形或氧化而失去接触的能力，从而导致设备性能降低。
2.3 防静电防静电是一种保护设备的行为，我们可以做三件非常简单的事情来保护设备：1.戴上防静电手套2.穿上防静电鞋3.使用专用的防静电清洁液2.4 温度保持合适的温度和湿度范围是保护设备的重要措施之一。
设备应放置在适量的通风和冷却环境中，以保证温度和湿度范围。
通风和冷却环境可能需要安装附加的加热器或冷却器。
3. 维护当设备出现问题时，我们需要对设备进行维护。
在维护过程中，我们建议遵循以下方面：3.1 问题排查如果设备无法正常工作，首先要对其进行问题排查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户敷设维护手册
目录
1.光纤光缆储运注意事项
2.不同地段光缆的选择
3.常见光缆的敷设方式
4.架空光缆敷设
5.管道光缆敷设
6.直埋光缆敷设
7.水下光缆敷设
8.建筑物内光缆敷设
9.通信光缆的运行维护
10.光缆接续
11.通信光缆的防雷
12.通信光缆的防强电
13.通信光缆的防蚀、防鼠害、防白蚁
前言
本文件所包含和说明的方法与步骤，是给从事光缆储运安装架设和运行维护人员提供的一个导则。
由于对不同工程的放线、安装、架设实际安排，很大程度上受各个工程规模和特点的影响，本文件不可能对各种可能的情况提供详细安装架设步骤。
在导则中所提供的方法是最常见的架线方法。
对于未包括在本文件中的应用情况，我公司人员将全力协助，为您提供信息和技术上的支持。
1、光纤光缆储运注意事项
光缆具有体积小，重量轻，通信容量大，中继距离长，抗干扰能力强，衰减系数小等优点，根据不同型号光缆，可分为直埋、管道、架空等敷设方式。
主要应用于长途通信系统及市话、农话通信线路；还可用于电力系统和CATV系统的传输线路。
注意事项：
1、光纤是由SiO2材料经特殊加工而成，不能承受压、撞，所以存放和施工时，应小心注意，以免断芯。
2、塑料具有优良的机械物理性能及耐环境性能，但不能承受坚硬、锋利之物的冲撞和磨刮。
3、卸光缆时应特别注意，可以采用下列方法中的一种进行卸货：
3.1、卸光缆时最好用叉车或吊葫芦把光缆从车上轻轻地放置地上。
3.2、卸光缆时用平直木板放置在卡车平台与地面之间，形成一个小于45°角的斜坡，在光缆顺着斜坡下滑的同时，用一绳子穿过光缆中间孔，再在车上拉住绳子的两端，使光缆盘匀速下滑；或者在斜坡下端放置几个软垫，（如：破旧轮胎等）光缆顺着斜坡向下滑。
严禁把光缆直接从卡车上滚下来，这样很可能造成光缆损坏。
4、运输光缆时，不得使缆盘处于平放方位，不得堆放；盘装光缆应按缆盘标明的旋转箭头方向滚动，但不得作长距离滚动；防止受潮和长时间暴晒；贮运温度应控制在-40~+60℃范围内。
5、敷设时，所施拉拽之力、弯曲半径勿超过其承受限度，以免拉断光纤。
2、不同地段光缆的选择
不同地段适用的敷设方式见下表
3、常见光缆的敷设方式
3.1中心束管式通信用室外光缆：执行标准YD/T769-1995
3.2层绞式通信用室外光缆：执行标准YD/T901-2001
3.3中心管式光纤带光缆：执行标准YD/T 981．2—1998
3.4层绞式光纤带光缆：执行标准YD/T 981．3—1998
4、架空光缆敷设
4.1架空光缆敷设特点
a架空光缆主要用于二级干线及其以下等级的光缆线路，适用于地形平坦、起伏较小的地区。
b架空光缆主要有挂在钢绞线下和自承式两种吊挂方式，目前基本都采用钢绞线支承式。
其敷设方
式为通过杆路吊线托挂或捆绑（缠绕）架设。
4.2架空光缆敷设对光缆的要求
a架空光缆应具有良好的力学性能，使之能承受敷设施工时的牵引张力及敷设后的悬垂张力，并应具有良好的抗弯曲、抗振动性能；
b架空光缆应具有良好的防潮、防水性能；
c 架空光缆应具有良好的温度特性，以适应各种不同的使用环境。
在不同纬度的地区，按当地的气温变化情况，按下表给出的光缆特性级别，选择适当的光缆。
代号适用温度范围/℃
A -40~+60
B -30~+60
C -20~+60
D -5~+60
4.3架空光缆的敷设方式
4.3.1架空光缆线路架设的工作流程
4.3.2吊挂式架空光缆的敷设吊挂式架空光缆是目前国内采用最多的光缆架空方式，其主要敷设方式有三种，即滑轮牵引法、杆下牵引法及预挂钩牵引法。
4.3.2.1滑轮牵引法：
a为顺利布放光缆并不损伤光缆外护层，应采用导向滑轮和导向索，并在光缆始端和终点的电杆上如图1-1-1所示各安装一个滑轮。
1、吊线
2、导向索
3、导向索滑轮
4、光缆盘
5、大号滑轮
6、牵引头
7、牵引索8、导向滑轮
图1-1-1
b每隔20~30米安装一个导引滑轮，一边将牵引绳通过每一滑轮，一边按顺序安装，直至光缆放线盘处与光缆牵引头连好。
c采用端头牵引机或人工牵引，在敷设过程中应注意控制牵引张力。
d一盘光缆分几次牵引时，可在线路中盘成“∞”形分段牵引。
e每盘光缆牵引完毕，由一端开始用光缆挂钩将光缆托挂于吊线上，替换下导引滑轮。
挂钩之间的距离见下2-1-1表，并按下图1-1-2所示按要求在杆上作“伸缩弯”
1、聚乙烯软管
2、扎线
3、挂钩
图1-1-2
表2-1-1
挂钩程式光缆外径(cm)
65 32以上
55 25~32
45 19~24
35 13~18
25 12以下
f光组接头预留长度为8～10m，“应盘成圆圈后用扎线固定在杆上。
4.3.2.2杆下牵引法：
对于郊外杆下障碍不多的情况下，可采用杆下牵引法。
a将光缆盘置于一段光路的中点，采用机械牵引或人工牵引将光缆牵引至一端预定位置，然后将
盘上余缆倒下，盘成“∞”形，再向反方向牵引至预定位置。
b边安装光缆挂钩，边将光缆挂于吊线上。
c在挂设光缆的同时，将杆上预留、挂钩间距一次完成，并作好接头预留长度的放置和端头处理。
4.3.2.3预挂钩牵引法：
a在杆路准备时就将挂钩安装于吊线上。
b如图1-1-1所示，在光缆盘及牵引点安装导向索及滑轮。
c将牵引绳穿过挂钩，预放在吊线上，敷设光缆时与光缆牵引端头连接，光缆牵引方法见图1-1-3。
a)人工地面牵引
b)机械牵引
图1-1-3。
