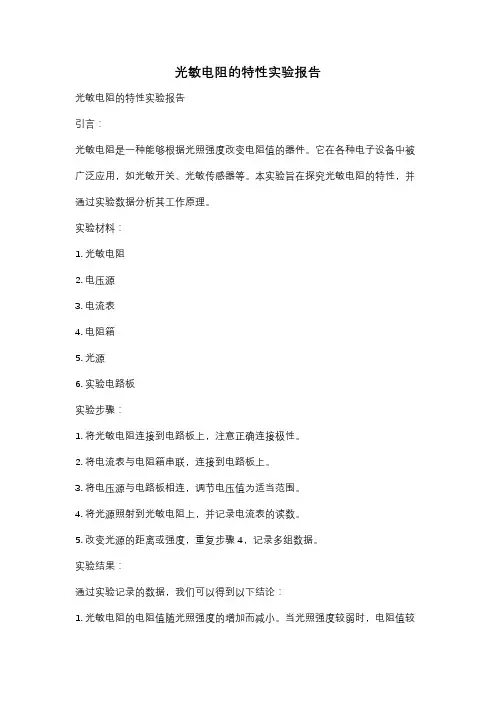

光敏电阻的特性实验报告

光敏电阻的特性实验报告

光敏电阻的特性实验报告光敏电阻的特性实验报告引言:光敏电阻是一种能够根据光照强度改变电阻值的器件。

它在各种电子设备中被广泛应用,如光敏开关、光敏传感器等。

本实验旨在探究光敏电阻的特性,并通过实验数据分析其工作原理。

实验材料:1. 光敏电阻2. 电压源3. 电流表4. 电阻箱5. 光源6. 实验电路板实验步骤:1. 将光敏电阻连接到电路板上,注意正确连接极性。

2. 将电流表与电阻箱串联,连接到电路板上。

3. 将电压源与电路板相连,调节电压值为适当范围。

4. 将光源照射到光敏电阻上,并记录电流表的读数。

5. 改变光源的距离或强度,重复步骤4,记录多组数据。

实验结果:通过实验记录的数据,我们可以得到以下结论:1. 光敏电阻的电阻值随光照强度的增加而减小。

当光照强度较弱时,电阻值较大;当光照强度较强时,电阻值较小。

这与光敏电阻的工作原理相符。

2. 光敏电阻的电阻值与光照距离成反比关系。

当光源距离光敏电阻较远时,光照强度较弱,电阻值较大;当光源距离光敏电阻较近时,光照强度较强,电阻值较小。

3. 光敏电阻的电阻值变化不仅与光照强度有关,还与光源的波长有关。

不同波长的光照射到光敏电阻上,其电阻值的变化程度也不同。

讨论与分析:光敏电阻的特性实验结果与我们对其工作原理的理解相符。

光敏电阻的工作原理是基于光敏材料的光电效应。

当光照射到光敏电阻上时,光子的能量被光敏材料吸收,使其内部电子跃迁到导带中,从而导致电阻值下降。

因此,光敏电阻能够根据光照强度的变化来改变电阻值。

在实际应用中,光敏电阻常用于光敏传感器中。

通过测量光敏电阻的电阻值,可以获得环境光照强度的信息。

在自动照明系统中,光敏电阻可以根据光照强度的变化来控制灯光的亮度,实现自动调节。

此外,光敏电阻还可以用于光敏开关的设计。

通过光敏电阻的电阻值变化,可以实现光敏开关的开关控制。

当光照强度达到一定阈值时,光敏电阻的电阻值发生变化,从而触发开关动作。

结论:通过本次实验,我们深入了解了光敏电阻的特性和工作原理。

东北大学模电实验报告--光敏电阻驱动LED实验

东北大学模电实验报告--光敏电阻驱动LED实验
光敏电阻实现光控开关(驱动继电器)电路设计实验报告
一、 实验设计要求
本实验内容是利用光电器件(光敏电阻 Rp) ,通过光照变化,实现对继电器的控 制,从而控制发光二极管的亮灭。 (1)了解继电器,光敏电阻的工作原理,自行下载相关芯片资料,继电器型号 为 HRS1H-S-DC5V,光敏电阻型号为 G5516。 (2)分析电路设计中三极管 Q1,Q2,二极管 D1 在电路中的作用。 (3) 补充电路设计, 合理利用合理设计电阻参数 R1~R6, 实现对继电器的控制。 (4)当光照强度逐渐增加时,发光二极管将切换状态,测量电路图中 U1~U3 电压。当无光照时,测量电路图中 U1~U3 电压。并分析电压变化原因。 (5)撰写实验总结报告,报告内容不少于 1000 字
U25 小于继电器启 动电压,引脚 4、6 闭合 LED2 亮 LED1 灭
(3) Q1Q2D1 作用分析 Q1:与相关电阻构成射极电压跟随器。将电压 U1 的变化传递到晶体 管 Q2。 Q2:起开关作用。 当 Q2 工作在饱和区时, 将打开继电器, LED1 亮;Q2 工作在截止区时,将关闭继电器,LED2 亮。 D1:续流(吸收)二极管,继电器通断时会产生很大的反向电动势,这 个电动势会损坏电路。D1 可以为这个反向电动势提供回路,从而避免其 损坏晶体管 Q2 或电路其他部分。 (4)补充电路设计 R1=1.70 kΩ R2=1,25 kΩ R3=0.83 kΩ R4=400Ω R5=400 Ω R6=1 kΩ R1,R2 的比值决定了光敏电阻上的分压大小,其数值是根据完成后 的电路测量得到的。 R3 的作用是调节 U2 的大小,如果 R3 太小,无论如何调节 R1,R2 的阻值,U2 都会小与 Q2 的开启电压,Q2 会一直处于截止状态;如果 R3 太大,将导致 U2 过大,Q3 会一直处于饱和状态,在这两种情况下, Q2 会失去开关功能。 经过计算与实验, R3=0.83 kΩ可以使电路正常工作。 R4、 R5 起限流作用, 防止流过 LED 的电流过大, 烧坏发光二极管。

光敏电阻模块实验报告

光敏电阻模块实验报告

一、实验目的1. 了解光敏电阻的工作原理和特性。

2. 掌握光敏电阻模块的使用方法。

3. 通过实验验证光敏电阻的光照特性、光谱特性和伏安特性。

4. 学习使用相关仪器设备进行实验操作和数据采集。

二、实验原理光敏电阻是一种利用半导体的光电效应制成的电阻值随入射光的强弱而改变的电阻器。

当光线照射到光敏电阻时,电子吸收光子的能量从键合状态过渡到自由状态,引起电阻值的变化。

光敏电阻的光照特性、光谱特性和伏安特性是光敏电阻的基本特性。

三、实验仪器与设备1. 光敏电阻模块2. 可调光源3. 电压表4. 电流表5. 万用表6. 数据采集器7. 计算机及数据采集软件四、实验内容与步骤1. 连接电路将光敏电阻模块、可调光源、电压表、电流表、万用表等仪器设备按照实验电路图连接好。

2. 测量光照特性调节可调光源,分别测量不同光照强度下光敏电阻的阻值,记录数据。

3. 测量光谱特性将不同波长的光源依次照射到光敏电阻上,测量光敏电阻的阻值,记录数据。

4. 测量伏安特性在一定的光照强度下,改变外加电压,测量光敏电阻的电流值,记录数据。

5. 数据处理将实验数据输入计算机,使用数据采集软件进行处理和分析。

五、实验结果与分析1. 光照特性实验结果表明,光敏电阻的阻值随光照强度的增加而减小,呈非线性关系。

当光照强度增加时,光敏电阻中的自由电子数量增加,导电性增强,电阻值减小。

2. 光谱特性实验结果表明,光敏电阻对不同波长的光敏感程度不同。

一般来说,光敏电阻对可见光最为敏感,对红外光和紫外光的敏感程度较低。

3. 伏安特性实验结果表明,在一定的光照强度下,光敏电阻的电流与外加电压呈线性关系。

当外加电压增加时,光敏电阻的电流也随之增加。

六、实验结论1. 光敏电阻的阻值随光照强度的增加而减小,呈非线性关系。

2. 光敏电阻对不同波长的光敏感程度不同,对可见光最为敏感。

3. 在一定的光照强度下,光敏电阻的电流与外加电压呈线性关系。

七、实验心得与体会通过本次实验,我对光敏电阻的工作原理和特性有了更深入的了解。

光电检测实验报告(1)光敏电阻

光电检测实验报告(1)光敏电阻

光电检测实验报告(1)光敏电阻光电检测实验报告实验名称:光敏电阻特性测试实验实验者:实验班级:实验时间:一:实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用二、实验内容1、光敏电阻的暗电阻、暗电流测试实验2、光敏电阻的亮电阻、亮电流测试实验3、光敏电阻的伏安特性测试实验4、光敏电阻的光电特性测试实验5、光敏电阻的光谱特性测试实验三、实验仪器1、光敏电阻综合实验仪 1个2、光通路组件 1套3、光照度计 1台4、2#迭插头对(红色,50cm) 10根5、2#迭插头对(黑色,50cm) 10根6、三相电源线 1根7、实验指导书 1本 8、20M 示波器 1台四、实验步骤1、光敏电阻的暗电阻、暗电流测试实验(1)将光敏电阻完全置入黑暗环境中(将光敏电阻装入光通路组件,不通电即为完全黑暗),使用万用表测试光敏电阻引脚输出端,即可得到光敏电阻的暗电阻R暗。

(2)组装好光通路组件,将照度计显示表头与光通路组件照度计探头输出正负极对应相连(红为正极,黑为负极),将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

(3)“光源驱动单元”的三掷开关BM2拨到“静态特性”,将拨位开关S1,S2,S3,S4,S5,S6,S7均拨下。

(4)将直流电源正负极与电压表头对应相连,打开电源,将直流电流调到12V,关闭电源,拆除导线。

(5) 按照如下电路连接电路图,RL取RL=RL6=1M。

(6)打开电源,记录电压表的读数,使用欧姆定理I=U/R得出支路中的电流值I暗图2-6 光敏电阻暗电流测试电路2、光敏电阻的亮电阻、亮电流测试实验1)组装好光通路组件,将照度计显示表头与光通路组件照度计探头输出正负极对应相连(红为正极,黑为负极),将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

(2)“光源驱动单元”的三掷开关BM2拨到“静态特性”,将拨位开关S1拨上,S2,S3,S4,S5,S6,S7均拨下。

光敏电阻特性研究实验报告

光敏电阻特性研究实验报告

光敏电阻特性研究实验报告光敏电阻是一种能够根据光照强度改变电阻值的元件,它在光敏元件中具有重要的应用价值。

本实验旨在研究光敏电阻的特性,通过实验数据的采集和分析,探讨光敏电阻在不同光照条件下的电阻变化规律,为光敏电阻在实际应用中的选型和设计提供参考依据。

实验一,光照强度对光敏电阻的影响。

在实验室条件下,我们利用可调光源和万用表进行了一系列实验。

首先,我们将光敏电阻置于黑暗环境中,记录下此时的电阻值;随后,逐渐增加光源的亮度,每隔一定时间记录光敏电阻的电阻值。

实验结果表明,光照强度与光敏电阻的电阻值呈现出负相关的关系,即光照强度越大,光敏电阻的电阻值越小。

这一结果与光敏电阻的基本特性相符,也为后续实验提供了重要的数据支撑。

实验二,光敏电阻的响应速度。

为了研究光敏电阻的响应速度,我们设计了一组实验。

在实验中,我们利用光敏电阻和示波器搭建了一个简单的实验电路,通过改变光源的亮度,观察光敏电阻电阻值的变化情况。

实验结果显示,光敏电阻的响应速度较快,当光源亮度发生变化时,光敏电阻的电阻值能够迅速做出相应调整。

这一特性使得光敏电阻在光控自动调节系统中具有广泛的应用前景。

实验三,光敏电阻的温度特性。

在实验室条件下,我们对光敏电阻的温度特性进行了研究。

通过改变环境温度,记录光敏电阻的电阻值,得出了光敏电阻在不同温度下的电阻变化规律。

实验结果表明,光敏电阻的电阻值随着温度的升高而减小,这一特性需要在实际应用中进行合理的温度补偿,以确保系统的稳定性和可靠性。

结论。

通过本次实验,我们深入研究了光敏电阻的特性,并取得了一系列有意义的实验数据。

光敏电阻在光照强度、响应速度和温度特性等方面表现出了一系列重要的特点,这些特性为光敏电阻在光控自动调节系统、光电传感器等领域的应用提供了重要的理论依据。

同时,我们也发现了一些需要进一步深入研究的问题,比如光敏电阻的光谱特性、长期稳定性等方面的研究仍有待深入。

希望通过本次实验,能够为光敏电阻的应用和研究提供一定的参考价值,推动光敏电阻领域的进一步发展和应用。

光敏电阻特性实验报告

光敏电阻特性实验报告

光敏电阻特性实验报告作者: 日期:光敏电阻特性实验实验目的: 了解光敏电阻的光照特性、光谱特性和伏安特性等基本特性。

基本原理:1光线的作用下,电子吸收光子的能量从键合状态过渡到自由状态,弓I起电导率的变化,这种现象称为光电导效应。

2、光电导效应是半导体材料的一种体效应。

光照愈强,器件自身的电阻愈小。

基于这种效应的光电器件称光敏电阻。

3、光敏电阻无极性,其工作特性与入射光光强、波长和外加电压有关。

三、需用器件与单元:主机箱、安装架、普通光源、各种滤光镜、度计模板、光照度探头。

四、实验步骤:1亮电阻和暗电阻测量(1)(2) 调节光敏电阻工作电压:(3) 亮电阻测试:(4) 暗电阻测试: 实验结果:表売、暗电阻的测量亮电流11 2. 67nA亮电阻R11. 87kQ暗电流12C L OluA暗电阻R2500MQ分析:一般情况下,实用的光敏电阻的暗电阻往往超过阻则在几k Q以下,可见测量数据有效。

光电器件实验(一)模板、光敏电阻探头、照光敏电阻实验原理图1M Q,甚至高达100M Q,而亮电2光照特性测试光敏电阻的工作电压一定时(5V ),它的阻值(光电流)随光照度变化而变化。

按表 行测量,作图3-2.。

3-2光照特性曲线分析:理论上,光敏电阻在弱光照下,光电流I 与光照度E 具有良好的线性;在强光照下则为非线性。

根据测试数据所画得的光照特性曲线较好地满足上述情况,说明实验操作准确。

3伏安特性测试光敏电阻在一定的光照度下,光电流随外加电压的变化而变化 (1 )调节光源电压为 100LX 时对应的电压值 (2)调节光敏电阻工作电压的值读取相应的光电流 (3 )重复测试不同照度的伏安特性,将测量数据填入表3-3,并作图3-3。

表3-3光敏电阻不同光^度下的伏安数拒134 5 6 7 0 9 10 11 120 0 0 0 00 0 0 00 010 0 0.13 0. 28 0. 43 O.5S 0.73 0. 89 1.05 1.21 L38 1.E5 1. 72 1..S750 0 0. 26 0.52 0. 79 L 05 L33 L &1 L89 2.19 2. 5 2.S2 3.15 3.471000 0,37 0.75 1. 131. 52 1.922. 322. 743. 18 3.634.16 4. 575.05电阻光頤特性测试数据 i 光照度E 0 10 20 30 40 5060 70 30 90 100 :光电流I0.64 0. 991.3 1, 52 1. 75 L 9S2,12 2. 29 2, 452,63-2进图3-3光敏电阻伏安特性分析:(1 )、由图3-3可知,在给定光照下,光敏电阻的阻值与外加电压无关,仅由光敏电阻本身性质决定,但是不同光照情况下的伏安特性具有不同的斜率,即光照强度不同,阻值不同。

光敏电阻实验报告册

光敏电阻实验报告册

一、实验目的1. 了解光敏电阻的基本工作原理和特性。

2. 掌握光敏电阻的光照特性、光谱特性和伏安特性等基本特性。

3. 学习使用光敏电阻进行光电探测和信号处理。

4. 培养实验操作能力和数据分析能力。

二、实验原理光敏电阻是一种利用半导体的光电效应制成的电阻器,其电阻值随入射光的强弱而改变。

光敏电阻器在光线的作用下,电子吸收光子的能量从键合状态过渡到自由状态,引起电阻值的变化。

光敏电阻的基本特性包括光照特性、光谱特性和伏安特性等。

1. 光照特性:光敏电阻的电阻值随光照强度的变化而变化,光照强度越大,电阻值越小。

2. 光谱特性:不同波长的光对光敏电阻的影响不同,光敏电阻对不同波长的光具有不同的灵敏度。

3. 伏安特性:光敏电阻在一定光照度下,光电流随外加电压的变化而变化。

三、实验仪器与设备1. 光敏电阻2. 激光光源3. 可调电压电源4. 示波器5. 光照度计6. 光电探测电路7. 实验记录本四、实验内容与步骤1. 光照特性测试(1)将光敏电阻接入电路,连接好示波器。

(2)调整激光光源的功率,使光照强度从弱到强变化。

(3)观察并记录光敏电阻的电阻值变化。

(4)绘制光照特性曲线。

2. 光谱特性测试(1)将光敏电阻接入电路,连接好示波器。

(2)调整激光光源的波长,从可见光到红外光。

(3)观察并记录光敏电阻的电阻值变化。

(4)绘制光谱特性曲线。

3. 伏安特性测试(1)将光敏电阻接入电路,连接好示波器。

(2)调整可调电压电源的电压,从低到高变化。

(3)观察并记录光敏电阻的光电流变化。

(4)绘制伏安特性曲线。

4. 光电探测实验(1)设计光电探测电路,将光敏电阻接入电路。

(2)调整激光光源的功率和波长,观察光电探测电路的输出信号。

(3)分析光电探测实验结果,验证光敏电阻的基本特性。

五、实验数据与分析1. 光照特性曲线:根据实验数据绘制光照特性曲线,分析光敏电阻的电阻值随光照强度的变化规律。

2. 光谱特性曲线:根据实验数据绘制光谱特性曲线,分析光敏电阻对不同波长的光的灵敏度。

光敏电阻特性实验报告.doc

光敏电阻特性实验报告.doc

光敏电阻特性实验报告.doc一、实验目的通过光敏电阻特性实验掌握光敏电阻的基本性质和特性。

二、实验仪器数字万用表、光源、光敏电阻、稳压电源、电阻箱等。

三、实验原理1、光敏电阻的原理及特性:光敏电阻即是光敏电阻器,是一种光感受元件。

光敏电阻是将半导体材料做成的电阻器,当光照射在半导体上时、光子就会激发半导体内产生的载流子,从而填充其价带和导带,形成电子空穴对。

这些电子空穴对导致了电阻值的变化。

光敏电阻的特点:具有灵敏度高、响应速度快、能量浅等优点。

具有宽波长响应范围,以及随着光照强度的提高,光敏电阻阻值会减小,这种特性称为“阻值下降”。

2、该实验中使用的光敏电阻为CdS电阻,其特点是响应范围为400-800nm波长,特别是在寒冷气候中,其响应速度和稳定性均表现出惊人的性能和耐用性。

四、实验步骤1、连接电路:将CdS光敏电阻两端连接在电阻箱上的白色断路口的3号和5号针脚处;在电路与电源之间串联一块2.5KΩ稳压电源,并将其与外部电源连接。

2、测量电路状态:测量电源电压为9.0V,万用表选择电阻档位并相应选择电流档位,测量此时光敏电阻的阻值。

3、测量光敏电阻特性:用光源照射光敏电阻,测量此时的电压和电阻。

4、更换稳压电源,重复以上步骤。

五、实验数据记录以下实验数据基于步骤3和4中所获得的测量数据。

SerialNo. | E (V) | I (mA) | R (Ω) | U1 (V) | U2 (V) | R (Ω)1 | 9.0 | 5.5 | 1636 | 2.447 | 2.743 | 902 | 12.0 | 7.3 | 1644 | 4.320 | 4.796 | 1043 | 6.0 | 3.68 | 1630 | 1.112 | 1.284 | 32六、实验结果分析1、电源电压试验:可以看出电源电压的增加可使光敏电阻的电阻值增大,说明此时光敏电阻在该电流下的响应能力基本一直。

2、光源亮度测试:可以看出在光源发光强度越大、光照时间越长时,光敏电阻的电阻值会逐渐减小,说明在光的作用下,光敏电阻的电阻值会随光照强度的提高而下降,这种变化程度也越大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验报告姓名:高阳班级:F0703028 学号:5070309013 实验成绩:同组姓名:实验日期:08/4/14 指导老师:助教15 批阅日期:光敏电阻基本特性的测量【实验目的】1.了解光敏电阻的工作原理及相关的特性。

2.了解非电量转化为电量进行动态测量的方法。

3.了解简单光路的调整原则和方法.4.在一定照度下,测量光敏电阻的电压与光电流的关系。

5.在一定电压下,测量光敏电阻的照度与光电流的关系。

【实验原理】1 光敏电阻的工作原理在光照作用下能使物体的电导率改变的现象称为内光电效应。

本实验所用的光敏电阻就是基于内光电效的光电元件。

当内光电效应发生时,固体材料吸收的能量使部分价带电子迁移到导带,同时在价带中留下空穴。

这样由于材料中载流子个数增加,使材料的电导率增加。

电导率的改变量为:(1) 式中e为电荷电量;为空穴浓度的改变量;为电子浓度的改变量;为空穴的迁移率;为电子的迁移率。

当光敏电阻两端加上电压U后,光电流为(2) 式中A 为与电流垂直的截面积,d为电极间的距离。

用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料.目前生产的光敏电阻主要是硫化镉.光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点,被广泛地用于自动化技术中.本实验光敏电阻得到的光照由一对偏振片来控制。

当两偏振片之间的夹角为时,光照为,其中:为不加偏振片时的光照,D为当量偏振片平行时的透明度。

2 光敏电阻的基本特性光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等。

本实验主要研究光敏电阻的伏-安特性和光照特性。

3.附上实验中的光路图:【实验数据记录、实验结果计算】1测量光敏电阻的电压与光电流的关系在调整好光路后,就可以做这一个内容的实验了。

下面附上这个实验内容的电路图:表中记录的数据为的值,单位为U(V)0 0.0 0.0 0.00 0.0001 2.7 2.2 1.28 0.0652 5.4 4.5 2.58 0.1383 8.2 7.0 3.77 0.2014 11.0 9.5 5.05 0.2715 13.8 12.0 6.26 0.3396 16.8 14.6 7.51 0.4077 19.8 17.2 8.75 0.4848 22.8 19.9 10.01 0.5519 25.9 22.6 11.32 0.61910 29.0 25.4 12.63 0.68711 32.1 28.2 13.93 0.75712 35.2 31.0 15.35 0.836下面绘出各个照度对应的曲线时:线性拟合结果如下:Y = A + B * XParameter Value ErrorB 0.33977 0.00266------------------------------------------------------------ R SD N P0.99966 0.10544 3 <0.0001所以此时339时:线性拟合结果如下:Y = A + B * XParameter Value ErrorB 0.38486 0.00376R SD N P0.99948 0.13157 13 <0.0001 所以此时时线性拟合结果如下:Y = A + B * XParameter Value ErrorB 0.78903 0.00358R SD N P0.99989 0.06117 13 <0.0001------------------------------------------------------------所以此时时线性拟合结果如下:Y = A + B * XParameter Value ErrorB 14.40637 0.05862R SD N P0.99991 0.05489 13 <0.0001所以此时对上面实验结果的一点分析:1. 可以发现,当时,即光照最弱时,光敏电阻的阻值很大,可达一万四千多欧姆,随着光照的加强时,光敏电阻的阻值在不断减小,在时,即在当时的最强光照时,光敏电阻的阻值已经降到了三百余欧姆,可见其变化幅度很大。

据查资料显示,在完全黑暗时,光敏电阻的阻值甚至可达几兆欧姆,而在更强的光下,其阻值会更小。

2. 还有重要的一点是,我们从“马吕斯定律”知道,这里光照强度与成正比,所以根据这几个数据点可以发现光敏电阻的阻值随光照强度的变化“似乎”不是线性的,这也是这个实验下面将要验证的内容。

2测量光敏电阻的照度与光电流的关系首先调整好光路与电路,便可开始测量,整张数据表格将在下一页中显示。

表中记录的数据为的值,单位为v .. . ..U(V) 32.62 7.91 13.26 34.82.59 7.76 12.94 34.12.41 7.37 11.94 32.52.20 6.72 10.66 29.31.87 5.85 9.39 24.81.65 4.81 7.98 20.51.26 3.69 6.13 15.40.86 2.54 4.22 9.80.49 1.36 2.42 5.20.05 0.15 0.31 0.8下面是作图结果:U=1V时:首先需要说明的是几个公式的推导:由马吕斯定律:(为光电流强度)由本节公式: (R为光敏电阻阻值) 我们要研究和R的关系,所以而图中斜率代表,所以图中曲线的上升表示光敏电阻阻值的下降,而阻值导函数的变化趋势则不变。

从这个图中可以看出,光敏电阻的光照特性曲线确实不是线性的。

而且容易发现:阻值在附近变化很快,而随着的减小,阻值的变化则趋于平缓,曲线也趋于线性。

结合前面实验的4个数据来看,也确实符合这一点,这也印证了前面的想法,前后实验结果也很符合。

从前面的实验结果,我们也知道当照度固定时,光敏电阻的电压与光电流是成线性关系的,所以此表中同一行数据应是与电压成线性关系的,观察表中数据,也可印证这一结论.这样一来下面的三幅关系图应与上面这一幅图形状类似,那么我们就先做出这三幅图:U=3V时:U=5V时:U=12V时:观察这几幅图,也可以看出刚才的判断是正确的,这几幅图基本一致,只有第3幅有些细节上的偏差。

至此本实验的所有数据均处理完毕,结果也很理想。

【分析讨论】1.在这个实验中,前期的准备工作其实是重中之重。

调整光路是首先要做的,接下来重要的一点就是找到光电流最大值点。

这个点的确定对下面实验至关重要。

我在这个环节上进行了仔细的调整,确保准确后才开始下面的实验。

从测得的结果来看,数据还是很满意的。

【思考题解答】1.在利用数字万用表作为测量仪器时,是否需要考虑万用表内阻,为什么?答:不用考虑。

因为我们采用电流表外接法,万用表电压档产生的电流不足以影响到实验结果。

2.根据测量结果,总结光敏电阻的伏—安特性和光照特性。

答:从测量结果来看光敏电阻的伏—安特性是线性关系。

可以说光敏电阻在照度固定时是线性元件。

而光敏电阻的阻值随光照的增强而减少,而且这个关系不是线性的,随着光照的增强,减少的速率也在减小。

【对实验的一些想法】1.我想,研究光敏电阻光照特性的实验可以换一种方式进行:就是通过研究光强变化与电压变化对电流的等效影响来得出光敏电阻的特性。

具体方法就是:我们先固定一个电压值(定为1V)和偏振片偏角,记下此时光敏电阻的阻值(记为R),这时电流表有一个电流读数。

我们现在每次等量改变电压值(每次加1V),然后转动偏振片使电流回到开始值,记下这个转动的角度,这个过程可以进行10多次,电压可加至12V左右,则每次对应了一个偏振片转动的角度值。

每次转动角度对应的光强差就是光敏电阻在当前阻值大小的情况下再增加一个R值需要减少的光强,这样也可以做出光敏电阻的光照特性曲线(直接作出关系图)。

但是这种方法不易控制,随着阻值的增大,每次的改变量会越来越小,这样对于偏振片上刻度粗略的转盘来说是不易控制的,也是无法计数的;如果将来偏振片等变成电子读数的,那就好多了。

而且这种方法对于“使电流回到当初值”是不易控制的,电流会有一定的波动,所以会产生一定的误差。

而且电阻变化的范围是受限制的,所以这种方法的可行性有待考虑。

但这种方法还是有一定价值的。

以上只是我的一些想法,望助教老师指点。

【个人感想】其实我一直对光学和电学都很感兴趣,所以选择了这个实验,这次做这个实验对光敏电阻的性能有了更详细的了解。

光敏电阻,是一个光与电连接的很好的例子。

电学中电阻的变化由光学中光强的变化来控制,这就如在电学与光学之间的一座桥。

因此光敏电阻也有着广泛的应用,尤其是在自动化技术中。

其实,大自然就是一个统一的整体,光能与电能可以互相转化,光可以影响物体的电学属性,同样电也可以物体的光学属性,因为我认为光和电的本质应是相通的,更深层次的内容可能就要归结于大统一理论(TOE)了吧,我想物理学的更广泛的统一终将到来。

至此,我本学期的8个物理实验已全部完成了,也希望这个实验能为本学期物理实验课程画上一个完美的句号。

在此,非常感谢助教老师对我的指导与帮助,谢谢!。
