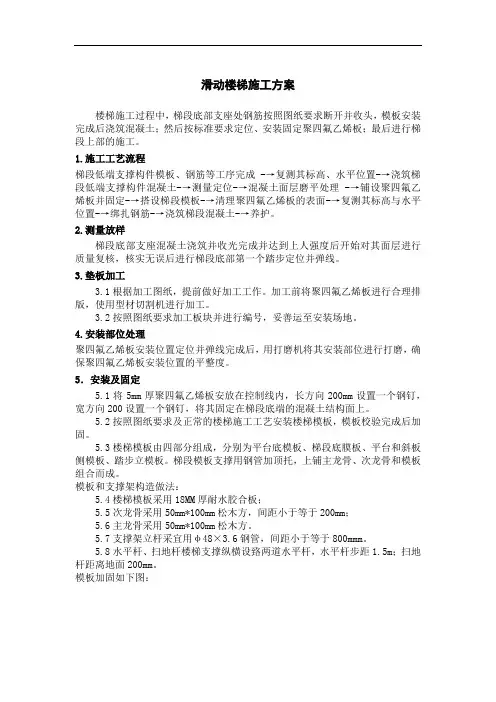

滑动楼梯施工方案
滑动楼梯施工方案楼梯施工过程中，梯段底部支座处钢筋按照图纸要求断开并收头，模板安装完成后浇筑混凝土；然后按标准要求定位、安装固定聚四氟乙烯板；最后进行梯段上部的施工。
1.施工工艺流程梯段低端支撑构件模板、钢筋等工序完成 -→复测其标高、水平位置-→浇筑梯段低端支撑构件混凝土-→测量定位-→混凝土面层磨平处理 -→铺设聚四氟乙烯板并固定-→搭设梯段模板-→清理聚四氟乙烯板的表面-→复测其标高与水平位置-→绑扎钢筋-→浇筑梯段混凝土-→养护。
2.测量放样梯段底部支座混凝土浇筑并收光完成并达到上人强度后开始对其面层进行质量复核，核实无误后进行梯段底部第一个踏步定位并弹线。
3.垫板加工3.1根据加工图纸，提前做好加工工作。
加工前将聚四氟乙烯板进行合理排版，使用型材切割机进行加工。
3.2按照图纸要求加工板块并进行编号，妥善运至安装场地。
4.安装部位处理聚四氟乙烯板安装位置定位并弹线完成后，用打磨机将其安装部位进行打磨，确保聚四氟乙烯板安装位置的平整度。
5．安装及固定5.1将5mm厚聚四氟乙烯板安放在控制线内，长方向200mm设置一个钢钉，宽方向200设置一个钢钉，将其固定在梯段底端的混凝土结构面上。
5.2按照图纸要求及正常的楼梯施工工艺安装楼梯模板，模板校验完成后加固。
5.3楼梯模板由四部分组成，分别为平台底模板、梯段底膜板、平台和斜板侧模板、踏步立模板。
梯段模板支撑用钢管加顶托，上铺主龙骨、次龙骨和模板组合而成。
模板和支撑架构造做法：5.4楼梯模板采用18MM厚耐水胶合板；5.5次龙骨采用50mm*100mm松木方，间距小于等于200mm；5.6主龙骨采用50mm*100mm松木方。
5.7支撑架立杆采宜用φ48×3.6钢管，间距小于等于800mmm。
5.8水平杆、扫地杆楼梯支撑纵横设臵两道水平杆，水平杆步距1.5m；扫地杆距离地面200mm。
模板加固如下图：5厚聚四氟乙烯板按加工图纸加工完成，并进行转运。
聚四氟飞烯板滑动支座定额
聚四氟飞烯板滑动支座定额
【原创版】
目录
1.聚四氟飞烯板滑动支座的概述
2.聚四氟飞烯板滑动支座的结构和材料
3.聚四氟飞烯板滑动支座的定额计算
4.聚四氟飞烯板滑动支座的安装和使用注意事项
5.聚四氟飞烯板滑动支座的发展前景
正文
聚四氟飞烯板滑动支座是一种新型的建筑材料，主要用于建筑物的抗震设计中。
在地震发生时，聚四氟飞烯板滑动支座可以有效地分散建筑物的受力，保护建筑物的稳定性和安全性。
聚四氟飞烯板滑动支座的结构主要由聚四氟乙烯板和金属滑道组成。
聚四氟乙烯板是一种高性能的工程塑料，具有优异的耐热性、耐腐蚀性和抗老化性。
金属滑道则是用来固定聚四氟乙烯板，并引导其在受力时进行滑动。
聚四氟飞烯板滑动支座的定额计算是根据建筑物的抗震设防烈度、地震动作类别和支座的尺寸等因素来确定的。
一般来说，聚四氟飞烯板滑动支座的定额计算需要按照相关的设计规范进行，以确保其在地震发生时能够有效地发挥作用。
在聚四氟飞烯板滑动支座的安装和使用过程中，有一些需要注意的事项。
例如，安装聚四氟飞烯板滑动支座时，需要保证其与建筑物的结构连接牢固，并且滑动顺畅。
使用聚四氟飞烯板滑动支座时，需要定期进行检查和维护，以确保其性能稳定。
随着科技的发展和建筑行业的进步，聚四氟飞烯板滑动支座在未来的
发展前景十分广阔。
它不仅可以用于建筑物的抗震设计，还可以用于桥梁、隧道等工程的抗震设计中。
框架结构滑动支座楼梯施工工法
框架结构滑动支座楼梯施工工法1、前言楼梯作为主要的逃生通道，其结构安全是重中之重。
在震害调查中发现，钢筋混凝土框架结构中楼梯破坏是普遍现象，楼梯间的震害较严重且大部分楼梯间先于主体结构发生破坏，使楼梯逃生通道受阻。
传统构造方式的楼梯，楼梯板与主体结构整体浇筑，致使结构受力复杂，在强震作用下往往先行破坏。
从结构整体受力角度，如果楼梯参与抵抗水平地震作用，其结构的安全要求和构造措施比主体结构有所提高。
鉴于此，对于现浇钢筋混凝土框架楼梯，采用聚四氟乙烯板对楼梯设置滑动支座，以避免楼梯对框架结构的支撑作用，减小了地震作用影响，实现了抗震由抗到放的转变。
2、工法特点与普通楼梯的对比发现，楼梯滑动支座主要有以下特点：（1）普通板式楼梯的结构中，楼梯增加了整体结构的空间刚度，地震作用明显增加了，说明楼梯的斜向梯板起到了支撑作用，地震作用有了明显提高，而带滑动支座楼梯的结构大大减小了对整体结构的影响，如果采用滑动支座的混凝土框架结构，可以不用考虑楼梯参与整体结构计算。
（2）在传统的框架结构楼梯设计中，板式楼梯的梯板一般仅按照单向受弯构件设计，但在地震作用中板作为斜向支撑构件承受轴力和剪力，因此梯板与梯梁连接处应力较大，而带滑动支座的楼梯将剪力和弯矩释放，大大减小了梯板的受力。
（3）滑动支座楼梯施工时需分梯段施工，楼梯施工周期长3、适用范围本工法适用于有抗震要求的框架结构4、工艺原理4.1在楼梯滑动支座施工过程中，采用控制预埋钢板滑移面水平度、滑动空间无约束等特点，以满足结构的抗震要求。
4.2滑动支座的设置方法：在楼梯板下端的下表面和下端支承构件上表面各预埋一块Q235钢板，钢板的宽度和长度等同于梯段板和平台板的接触面，上下钢板之间满铺石墨粉，形成滑动位移面，两块钢板缝隙间用海绵条粘接牢固，以防止混凝土浆流入缝隙，阻碍位移面滑动。
图4.2-15、施工工艺流程及操作要点5.1滑动支座楼梯施工工艺流程施工准备—支承构件上表面预埋钢板—平台预埋钢板与支承构件钢筋进行点焊固定—检查平台预埋钢板标高及水平位置—校核后焊接加固—平台预埋钢板成品保护—楼梯平台支承构件混凝土浇筑—支设梯段模板—平台预埋钢板表面混凝土浮浆清理—复测平台预埋钢板四角标高及水平位置—钢板上表面周边粘贴海绵胶条—铺设石墨粉—埋设梯段板预埋钢板并进行固定、封堵—浇筑上层梯段板混凝土—混凝土抹面、养护。
聚四氟飞烯板滑动支座定额
聚四氟飞烯板滑动支座定额一、聚四氟飞烯板滑动支座的概述1.1 聚四氟飞烯板的特性•低摩擦系数•耐腐蚀性•耐高温性•良好的电绝缘性能1.2 滑动支座的作用滑动支座是建筑结构中常用的一种支承装置，其主要作用是在结构变形时，减小摩擦力，提供平稳的滑动条件。
1.3 聚四氟飞烯板滑动支座的应用聚四氟飞烯板滑动支座广泛应用于桥梁、大型建筑物等结构中，以减小结构变形引起的摩擦力，提高结构的安全性和使用寿命。
二、聚四氟飞烯板滑动支座的设计要求2.1 载荷计算根据结构设计要求和使用条件，确定滑动支座的承载能力和使用荷载。
2.2 材料选择选择适用于滑动支座的聚四氟飞烯板材料，考虑其物理性能、耐腐蚀性和耐高温性。
2.3 支座尺寸设计根据结构的变形量和载荷计算结果，确定滑动支座的尺寸，确保其能够提供足够的滑动空间和承载能力。
2.4 定位设计考虑结构的变形和位移，合理确定滑动支座的位置和数量，保证结构的稳定性和安全性。
三、聚四氟飞烯板滑动支座的施工与安装3.1 施工准备准备好所需材料和工具，并确保施工区域的清洁和安全。
3.2 制作滑动支座按照设计要求，将聚四氟飞烯板切割成所需尺寸，并加工成滑动支座的形状。
3.3 安装滑动支座将制作好的滑动支座安装到结构上，确保其与结构的接触面光滑，并能够自由滑动。
3.4 质量检验对安装完成的滑动支座进行质量检验，确保其符合设计要求和施工标准。
四、聚四氟飞烯板滑动支座的维护与保养4.1 定期检查定期检查滑动支座的使用情况，包括滑动状态、表面磨损情况等，并及时处理异常情况。
4.2 清洁保养定期清洁滑动支座的表面，防止杂物积聚和摩擦力增加。
4.3 润滑处理根据需要，对滑动支座进行润滑处理，以减小摩擦力，保证其正常运行。
4.4 更换维修根据滑动支座的使用寿命和磨损情况，及时更换和维修滑动支座，确保结构的安全运行。
五、聚四氟飞烯板滑动支座的优势与发展前景5.1 优势聚四氟飞烯板滑动支座具有低摩擦系数、耐腐蚀性和耐高温性等优点，能够有效减小结构变形引起的摩擦力，提高结构的安全性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
施工单位：河南瑞祥建筑工程有限公司 编号： 01
工程名称 瑞祥·正直建材检测 交底部位 楼梯滑动支座构造
共 4 页
第 1 页
交底内容：
因楼梯间不参与结构整体抗震计算，根据现行规范、图集设计滑动支座。
本工程所有楼梯起步均做滑动支座
(一)施工材料
5mm厚聚四氟乙烯板；M4平头螺钉或5cm钢钉。
(二)施工机具
1、 小型机具。常用机具有型材切割机、电锤、电钻、冲击钻、混凝土打磨机等。
2、 一般工具。常用工具有锤子、扳手、螺丝刀等。
（三） 施工作用条件
1、楼地面结构已完成，并具有一定强度。
2、地面、标高已明确。
（四） 施工操作工序
1、加工
1）根据图集及图纸尺寸，聚四氟乙烯板长为梯板长；宽为踏步宽。
2）对聚四氟乙烯板合理排料，使用型材切割机进行剪切。
3）加工成图纸所要求板块，并进行编号，运至安装场地。
2、 放样
1）弹出楼梯第一个踏步处定位并弹出墨线。
2）根据图纸尺寸，计算出聚四氟乙烯板，并绘出加工图。
3、安装部位处理
弹出聚四氟乙烯板所安装轴线厚，应用打磨机将其安装部位进行打磨，保证整体水平
在同一平面。
4．、安装
将聚四氟乙烯板安放在控制线内，使用平头栓钉或钢钉，长方向两排设置，宽方向200
一道，安装在混凝土结构上。
（五）施工操作注意事项
1、聚四氟乙烯板搬运时应有保护措施，以免损坏。
2、将聚四氟乙烯板与混凝土接触面使用打磨机打磨，保证表面平整。
2、确保连接件固定牢固，并在固定时放通线定位，使连接件安装平直，不产生偏移。
3、面板的品种、质量、颜色、应符合设计要求，并应有产品合格证。
（六） 质量标准
1、聚四氟乙烯板的品种、规格必须符合设计要求和施工规范规定。
2、聚四氟乙烯板安装必须牢固，无弯斜。
技术负责人 交底人 接交人
技术交底记录
施工单位：河南瑞祥建筑工程有限公司 编号： 01
工程名称 瑞祥·正直建材检测 交底部位 楼梯滑动支座构造
共 4 页
第 2 页
交底内容：
3、聚四氟乙烯板表面应平整、洁净，无污痕、表面无受损处。
4、允许偏差应符合规范要求。
（七）成品保护
1、聚四氟乙烯板安装完毕，在易受污染部位用胶纸贴盖或用塑料薄膜覆盖保护；易被划碰
的部位，应设安全护栏保护。
2、清洁中所使用的清洁剂应无任何腐蚀作用。
3、防止水泥砂浆等污染表面。
附件
技术负责人 交底人 接交人
表C2—2
技术交底记录
施工单位：河南瑞祥建筑工程有限公司 编号： 01
工程名称 瑞祥·正直建材检测 交底部位 楼梯滑动支座构造
共 4 页
第 3 页
技术负责人 交底人 接交人
技术交底记录
施工单位：河南瑞祥建筑工程有限公司 编号： 01
工程名称 瑞祥·正直建材检测 交底部位 楼梯滑动支座构造
共 4 页
第 4 页
技术负责人 交底人 接交人
