OPTICAL TIME DOMAIN REFLECTOMETRY BY PHOTON COUNTING
MHz signal generated by a crystal oscillator having 10'6frequency stability.
Results: Fig. 2 shows an example of the mixer output spec-
trum. The spike at 40 MHz shows an induction due to spuriouscoupling between the measuring circuit and the 40 MHz power
amplifier driving the modulator. The original spectral spreadcan be estimated from the mixer output spectrum around/=40 MHz, but excluding this spike. In this process weassume that the distribution is Lorentzian.5dB ,r40 80frequency,MHz1307/21Fig. 2 Example of mixer output spectrum401 20Fig.0 02 0-4 0-6normalised bias current,(l-I(h)/Ith|3O7/3|3 Measured 3 dB spectral width as a function of bias currentI Measured TheoreticalFig. 3 shows the measured 3 dB spectral width Sf as a func-tion of the bias current /. The abscissa is scaled by (/ — I,h)/I,h,where I,h denotes the threshold current of the laser. It is foundthat (5/approaches 8 MHz as the current increases.Discussion: Theoretically, the 3 dB spectral width of a laserabove threshold is given as2PoN2N.2 -(1)where/denotes the oscillation frequency, A/the passive resona-tor linewidth, Po the power emitted by the lasing material andN2 and Nt the numbers of atoms at upper and lower levels,respectively.For the laser used in the experiment, we estimate thatAf^ 150 GHz, N2/(N2 - Ni) ~ 1, and Po is nearly equal tothe emitted light power, which is 5 mW at the right-hand sideof Fig. 3. These values lead to <5/= 3 MHz.The measured value of df is in good agreement with theabove crude theoretical estimation. On the other hand, theinversely proportional relation found in Fig. 3 (the brokencurve) substantiates eqn. 1 qualitatively, because Po is nearlyproportional to (/ - llh)H,h.When the spectrum analyser is used in a fine resolutionmode, the spectrum of the mixer:output is found to have manyspike-like components. This is probably due to the 'long-lineeffect' of the fibre, which affects the spectral structure of theoscillator.Acknowledgment: We thank T. Tsukada of Hitachi Ltd. forsupplying the laser diodes, and N. Inagaki and K. Okamoto ofIbaraki ECL for supplying the fibre used as the delay line.
T. OKOSHI 19th June 1980K. KIKUCHIA. NAKAYAMA
Department of Electronic EngineeringUniversity of TokyoHongo, Bunkyo-ku, Tokyo 113, Japan
References1 HINKLEY, E. E., and FREED, c: 'Direct observation of the Lorentzianline shape as limited by quantum phase noise in a laser abovethreshold', Phy. Rev. Lett., 1969, 23, pp. 277-2802 YARIV, A.: 'introduction to optical electronics' (Holt, Reinhart and
Winston, New York, 1971), see eq. (10.6-13)
0013-5194/80/160630-02$! .50/0
OPTICAL TIME DOMAINREFLECTOMETRY BY PHOTON COUNTING
Indexing terms: Optics, Optical fibresA photon counting technique has been used to extend greatlythe range of optical time domain reflectometry or 'back-scatter' for fault location in optical fibre systems. A range ofmore than 40 dB of one-way fibre loss has been achieved evenwhen the break was index-matched to eliminate anyreflection.
Introduction: Optical time domain reflectometry or 'back-scatter' is a useful technique for locating faults in optical fibresystems. Essentially the same apparatus can be used either toprobe the attenuation of a fibre along its length or to pinpointa discrete fault by observing the associated reflection. A perfectfibre end reflects about 4% of the power incident upon it butany degradation in end quality or cleanliness can reduce thisfigure dramatically. Consequently, a break can only be locatedwith complete certainty by observing the cessation of the back-scattered signal. The difficulty of making this observation risesvery rapidly as one attempts to penetrate further into a fibreand it becomes increasingly important to maximise the inputpower and the ability of the receiver to recover the signal. Sincethe need for portability precludes the use of high power sourcessuch as Nd:y.a.g. lasers,1 most effort has been concentrated onreceiver design. Commercial backscatter apparatus typicallyhas a range (measured in one-way loss of telecommunications-type fibre) of about 15 dB. Using a GaAs laser source andanalogue signal recovery, a range of 25 dB has been achieved2
but even this is inadequate when set against repeater sectionattenuations of up to 60 dB. A new approach is needed.We report here a major increase in range—to over 40 dB—obtained by using a photon counting technique. A furtheradvantage is that digital methods greatly simplify the asso-ciated electronics.
光频域反射 应变

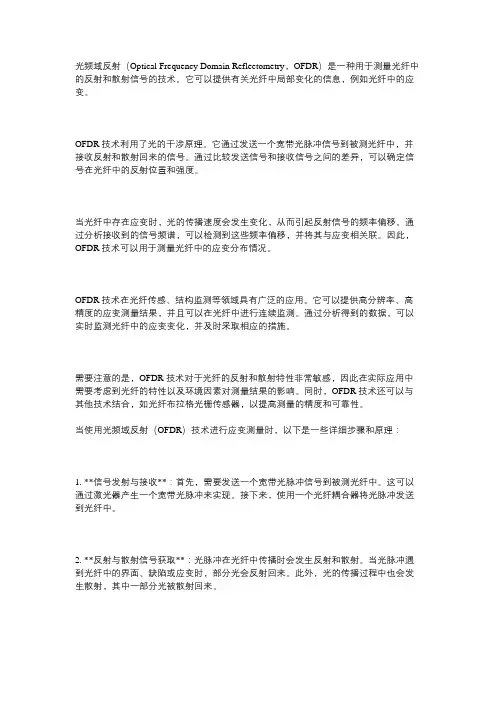

光频域反射（Optical Frequency Domain Reflectometry，OFDR）是一种用于测量光纤中的反射和散射信号的技术。
它可以提供有关光纤中局部变化的信息，例如光纤中的应变。
OFDR 技术利用了光的干涉原理。
它通过发送一个宽带光脉冲信号到被测光纤中，并接收反射和散射回来的信号。
通过比较发送信号和接收信号之间的差异，可以确定信号在光纤中的反射位置和强度。
当光纤中存在应变时，光的传播速度会发生变化，从而引起反射信号的频率偏移。
通过分析接收到的信号频谱，可以检测到这些频率偏移，并将其与应变相关联。
因此，OFDR 技术可以用于测量光纤中的应变分布情况。
OFDR 技术在光纤传感、结构监测等领域具有广泛的应用。
它可以提供高分辨率、高精度的应变测量结果，并且可以在光纤中进行连续监测。
通过分析得到的数据，可以实时监测光纤中的应变变化，并及时采取相应的措施。
需要注意的是，OFDR 技术对于光纤的反射和散射特性非常敏感，因此在实际应用中需要考虑到光纤的特性以及环境因素对测量结果的影响。
同时，OFDR 技术还可以与其他技术结合，如光纤布拉格光栅传感器，以提高测量的精度和可靠性。
当使用光频域反射（OFDR）技术进行应变测量时，以下是一些详细步骤和原理：1. **信号发射与接收**：首先，需要发送一个宽带光脉冲信号到被测光纤中。
这可以通过激光器产生一个宽带光脉冲来实现。
接下来，使用一个光纤耦合器将光脉冲发送到光纤中。
2. **反射与散射信号获取**：光脉冲在光纤中传播时会发生反射和散射。
当光脉冲遇到光纤中的界面、缺陷或应变时，部分光会反射回来。
此外，光的传播过程中也会发生散射，其中一部分光被散射回来。
3. **频谱测量**：接收回来的反射和散射光信号经过光纤耦合器再次分离出来，并进入频谱仪进行频谱测量。
频谱仪可以将光信号分解成不同频率的组成部分。
4. **频域分析**：通过对接收到的光信号频谱进行分析，可以确定信号的反射位置和强度。
史上最强OTDR使用详解
3、被测光纤的测试长度与折射率的取值成反比
公式是怎么推算出来的？ 运用公式L=cT/2n，其中c为真空中光速，T为入射与反射回来所用的
为什么成反比？
时间，n是介质的折射率
10
参数解析.光纤固有参数
2、散射系数
散射系数是指散射回OTDR光线量的度量，它会影响回波损耗和反射级别的测量值。散射系数是 OTDR 输出处的光脉冲功率与光纤近端处的后向散射功率的比率，此比率以 dB 为单位。
3点经验
1、实际测试时很难从厂家获取准确的折射率，一般对于G.652单模光纤， 在1310nm波长下一般可取1.4680，在1550nm波长下一般可取1.4685。
2、假设被测光纤实际长度L0，测试长度L1，则因为折射率的误差引起的 长度相对误差L0-L1=L0×(n0-n1)/n1，其中n0是实际折射率，n1是测试折 射率。由上述公式可以算出，折射率每偏差0.001，则可以引起1km光纤大 约0.7m的测试误差，亦即0.7m/km的误差。
12
参数解析.测量参数
1、量程
对于25公里的光纤，选择32 公里测试范围是比较合适的
对于25公里的光纤，选择13公里测试 范围是过短了。
13
参数解析.测量参数
1、量程
选择164Km 测试范围对于7.6Km的实 际光纤来说是过长了。
量程相对于被测光纤长度不要差异太大，否则将会影响到有效分辨率。同时，过大的测试范围
最长的脉宽获得
了最光滑的测试
曲线，与此同 时，盲区长达接 最短的盲区但噪声很大
近1公里。
短脉宽
长脉宽
7620ns 3860ns 1980ns 960ns 480ns 240ns
120ns
30ns 18
jjg959-2017光时域反射计检定规程
JJG 959-2017 光时域反射计检定规程，是国家质量监督检验检疫总局制定的标准之一，属于光学仪器检定类别，主要适用于光时域反射计的检定工作。
其主要内容包括：
1. 总则：规定了该检定规程的目的、适用范围、术语和定义等。
2. 检定装置和测量标准：包括了系统检定平台、系统检定光纤、参考光源、校准板等检定装置和测量标准，以及各装置的要求和技术指标。
3. 检定程序：分为初期检查、标定系数的测定、典型应用检定、扰动特性检定和附加检定等5个部分。
每个部分都详细说明了所需的仪器和材料、操作步骤和检定要求等内容。
4. 检定结果的计算和评定：将检定结果进行计算和评定，以判断被检定光时域反射计性能是否达到规定的要求。
5. 报告和记录：对检定结果进行报告并做好检定记录。
该规程的发布，对于保障光时域反射计的精准度、推进相关产业的规范化发展等方面都具有积极的意义。
《相干光时域反射系统信号解调方法研究》范文
《相干光时域反射系统信号解调方法研究》篇一一、引言相干光时域反射系统（Coherent Optical Time-Domain Reflectometry, COTDR）是一种用于测量光纤中散射和反射信号的技术。
随着光纤通信技术的快速发展，COTDR技术在光纤网络监测、故障诊断和性能评估等方面发挥着重要作用。
然而，由于信号的复杂性和噪声干扰，COTDR系统信号解调方法的准确性和稳定性成为关键问题。
本文旨在研究相干光时域反射系统信号解调方法，以提高信号处理效率和准确性。
二、COTDR系统概述COTDR系统利用相干检测技术，通过发送光脉冲并检测反射和散射回来的光信号，实现对光纤性能的监测。
系统主要由激光器、光纤、光电探测器和数据处理单元等组成。
其中，激光器发出相干光脉冲，经过光纤传输后与后向散射光干涉，形成时域反射信号。
光电探测器将光信号转换为电信号，数据处理单元对电信号进行解调和分析。
三、相干光时域反射系统信号解调方法3.1 传统解调方法传统的COTDR信号解调方法主要包括峰值检测、阈值比较和时域分析等。
这些方法通过检测反射信号的峰值、比较阈值或分析时域特征来提取光纤性能信息。
然而，这些方法在处理复杂信号和噪声干扰时，准确性和稳定性较差。
3.2 新型解调方法研究针对传统解调方法的不足，本文提出一种基于小波变换和神经网络的相干光时域反射系统信号解调方法。
该方法首先利用小波变换对原始信号进行去噪和特征提取，然后通过神经网络对处理后的信号进行分类和识别。
具体步骤如下：（1）小波变换：选择合适的小波基函数，对原始信号进行多尺度分解。
通过调整小波基函数的参数，实现信号去噪和特征提取。
去噪过程中，通过阈值处理和重构，消除噪声干扰；特征提取过程中，提取有用信息，如反射峰的位置、幅度和宽度等。
（2）神经网络：将小波变换处理后的信号作为神经网络的输入，通过训练网络模型，实现信号的分类和识别。
在训练过程中，采用反向传播算法和梯度下降法等优化算法，调整网络参数，提高模型的准确性和稳定性。
《相干光时域反射系统信号解调方法研究》

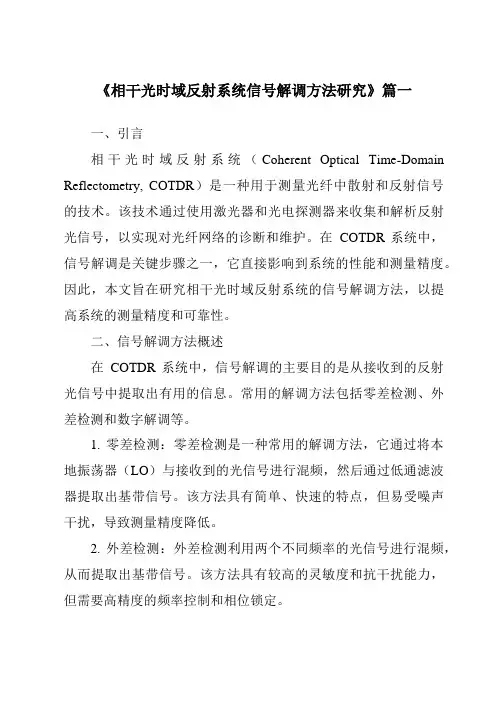

《相干光时域反射系统信号解调方法研究》篇一一、引言相干光时域反射系统（Coherent Optical Time-Domain Reflectometry, COTDR）是一种用于测量光纤中散射和反射信号的技术。
该技术通过使用激光器和光电探测器来收集和解析反射光信号，以实现对光纤网络的诊断和维护。
在COTDR系统中，信号解调是关键步骤之一，它直接影响到系统的性能和测量精度。
因此，本文旨在研究相干光时域反射系统的信号解调方法，以提高系统的测量精度和可靠性。
二、信号解调方法概述在COTDR系统中，信号解调的主要目的是从接收到的反射光信号中提取出有用的信息。
常用的解调方法包括零差检测、外差检测和数字解调等。
1. 零差检测：零差检测是一种常用的解调方法，它通过将本地振荡器（LO）与接收到的光信号进行混频，然后通过低通滤波器提取出基带信号。
该方法具有简单、快速的特点，但易受噪声干扰，导致测量精度降低。
2. 外差检测：外差检测利用两个不同频率的光信号进行混频，从而提取出基带信号。
该方法具有较高的灵敏度和抗干扰能力，但需要高精度的频率控制和相位锁定。
3. 数字解调：数字解调是将接收到的光信号进行数字化处理，通过数字信号处理技术提取出基带信号。
该方法具有高精度、高稳定性的优点，但需要复杂的硬件和软件支持。
三、新型相干光时域反射系统信号解调方法研究针对传统解调方法的不足，本文提出一种新型的相干光时域反射系统信号解调方法。
该方法结合了外差检测和数字解调的优点，采用双频激光器产生两个不同频率的光信号，通过光纤传输后与本地振荡器进行混频和外差检测。
然后，将得到的中频信号进行数字化处理和数字信号处理，最终提取出基带信号。
具体步骤如下：1. 利用双频激光器产生两个不同频率的光信号，通过光纤传输至COTDR系统。
2. 将传输的光信号与本地振荡器进行混频和外差检测，得到中频信号。
3. 将中频信号进行数字化处理，包括采样、量化等步骤。
otdr工作原理
otdr工作原理1. 引言你有没有想过，在光纤网络这个看不见摸不着的庞大世界里，怎么知道光纤哪里出了问题呢？是有魔法吗？当然不是啦！今天咱们就来好好唠唠OTDR（光时域反射仪）的工作原理，让你从它的基础概念到实际应用，再到一些常见的问题，都能了解得透透彻彻。
这篇文章里呀，咱们会先讲讲OTDR原理的基本概念和理论背景，再仔细分析它的运行机制，然后说说在日常生活和高级技术领域中的应用，还会谈谈大家容易产生的误解以及相关的延伸知识，最后做个总结再展望一下未来哦。
2. 核心原理2.1基本概念与理论背景OTDR的全称是光时域反射仪（Optical Time Domain Reflectometer）。
这个名字听起来是不是有点拗口？说白了，它就是一个专门用来检测光纤链路的仪器。
它的原理是基于光在光纤中传输时的散射和反射现象。
这个理论基础呢，得从光的特性说起。
大家都知道光沿直线传播，但是当光在光纤这种介质里传输的时候，就不是那么规规矩矩的了。
光纤内部的一些微小不均匀性，像密度的细微差异之类的，就会让光发生散射和反射。
这就好比一群小蚂蚁在一个弯弯曲曲、坑坑洼洼的地道里走，总会有蚂蚁因为撞到地道壁或者是地道里的小石子而改变方向，光在光纤里也类似这样。
从发展历程来看，随着光纤通信的发展，人们越来越需要一种有效的工具来检测光纤链路的状态。
早期的时候，要检测光纤故障可不容易，只能靠一些很粗略的方法。
后来，科学家们根据光的散射和反射原理，慢慢研发出了OTDR。
经过不断地改进和发展，现在的OTDR已经成为光纤网络维护中不可或缺的重要工具啦。
2.2运行机制与过程分析当OTDR发射出一束光脉冲进入光纤的时候，就像是发射了一群小信号兵。
这个光脉冲沿着光纤传播，一旦遇到光纤中的连接点、断点或者是有损耗的地方，就会产生反射和散射。
首先说反射，就像光脉冲这个小信号兵碰到了一面镜子（这个镜子就相当于光纤中的连接点或者断点这种比较大的变化），然后就会有一部分光被反射回来。
基于光子计数调制的光学时域反射测量
基于光子计数调制的光学时域反射测量臧鹏程;王晓波;肖连团;贾锁堂【摘要】针对光学时域反射测量的信噪比受到光子计数的量子起伏的影响,本文提出了光子计数调制技术应用于1.55μm单光子探测光时域反射测量系统,该方法根据相干光场量子涨落的噪声功率在频域上具有均匀分布的特性,采用光子计数调制与锁相放大器解调的方法抑制了量子起伏.实验结果表明,通过改变锁相放大器的积分时间设置滤波带宽,改善了光子计数的信噪比.与光子计数直接测量的结果相比,光子计数调制的光学时域反射测量的信噪改善比达到28.3 dB.【期刊名称】《光电工程》【年(卷),期】2010(037)003【总页数】5页(P34-38)【关键词】单光子探测;光学时域反射测量;光子计数;量子起伏;调制【作者】臧鹏程;王晓波;肖连团;贾锁堂【作者单位】山西大学,物理电子工程学院,量子光学与光量子器件国家重点实验室,太原,030006;山西大学,物理电子工程学院,量子光学与光量子器件国家重点实验室,太原,030006;山西大学,物理电子工程学院,量子光学与光量子器件国家重点实验室,太原,030006;山西大学,物理电子工程学院,量子光学与光量子器件国家重点实验室,太原,030006【正文语种】中文【中图分类】O431.2;TN2470 引言光学时域反射(OTDR)[1-4]通过探测光纤内返回的光脉冲信息获得相关的时间与空间光物理特性。
传统的OTDR采用光电器件直接探测光脉冲，光电器件响应的迟豫特性导致OTDR存在测试盲区[1-3]。
单光子探测器[4-5]用于实时检测入射光子，具有动态范围宽、响应速度快和空间分辨率高等特点，消除了其它光电器件响应迟豫特性的影响。
当光束照射在单光子探测器上时，探测器吸收光子而产生光电子，通过信号放大以及脉冲整形与计数电路可以记录所探测到的光子数目。
光子计数方法利用光电计数测量光场的光子概率分布，Lacaita等人基于单光子探测的光子计数OTDR有效地消除了系统的测试盲区[4]。
otdr反射率
OTDR反射率1. 简介光时域反射计（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤链路的设备，通过发送脉冲光信号并测量回波信号的时间和强度，可以确定光纤链路中的损耗和反射率。
OTDR反射率是指光纤链路上发生反射的光信号的强度与发送光信号的强度之比。
本文将详细介绍OTDR反射率的原理、应用和相关注意事项。
2. OTDR反射率的原理OTDR反射率的测量基于光的反射原理。
当OTDR发送脉冲光信号进入光纤时，一部分光信号会被光纤末端或连接器等处的反射面反射回来，形成回波信号。
回波信号的强度与反射面的性质有关，如光纤末端的终点反射、连接器的插入损耗以及其他连接点的反射等。
通过测量回波信号的时间和强度，OTDR可以得到光纤链路上的反射率。
反射率的计算公式如下：反射率(dB)=10×log10(P r P s )其中，P r为回波信号的强度，P s为发送光信号的强度。
3. OTDR反射率的应用3.1 光纤链路质量评估OTDR反射率可以用于评估光纤链路的质量。
通过测量不同位置的反射率，可以确定光纤链路中存在的损耗和问题。
例如，高反射率可能表示存在连接器插入损耗过高、光纤末端接头质量不佳等问题。
通过及时发现和解决这些问题，可以提高光纤链路的传输性能和可靠性。
3.2 光纤链路故障定位OTDR反射率还可以用于故障定位。
当光纤链路发生故障时，如断纤、弯曲等，会导致反射率的变化。
通过测量不同位置的反射率，并分析反射率的变化情况，可以确定故障的位置。
这有助于快速定位和修复光纤链路的故障，提高网络的可用性和维护效率。
3.3 光纤连接器质量检测光纤连接器是光纤链路中重要的组成部分，其质量直接影响链路的性能。
通过测量连接器处的反射率，可以评估连接器的质量。
如果连接器的反射率较高，可能表示连接器插入损耗过大或连接不良，需要进行检修或更换。
定期检测连接器的反射率有助于保持光纤链路的稳定性和可靠性。
光时域反射仪的主要技术指标
光时域反射仪的主要技术指标
光时域反射仪是一种用于光纤通信系统中测量光纤传输性能的仪器。
其主要技术指标包括：
1. 分辨率：光时域反射仪的分辨率越高，能够检测到的更小的信号反射。
2. 动态范围：指反射信号最强与最弱之间的比例，通常以分贝（dB）表示。
3. 测距范围：光时域反射仪可以测量的光信号传输距离，通常以公里（km）为单位。
4. 精度：测量结果的准确性和稳定性。
5. 采样率：光时域反射仪采样的速度和密度，也影响测量结果的准确性。
6. 自动化程度：自动化程度越高的光时域反射仪，测量过程越简便和快速。
7. 显示方式和数据处理功能：仪器显示方式是否友好，数据处理功能是否完善都会影响实验的进行和分析。
