户外广告牌预算书
电话号码：41公分x8个x700元/m229ຫໍສະໝຸດ 元角铁撑架500元
计：6570元
三、背景墙字有机子（2cm厚）
标志：63cmx500元/m
300元
中文：36cmx7个x500元/m
1250元
英文：0.76cmx18个x500元/m
680元
计：2230元
四、户外广告射灯19套x50元/套
950元
1040元
字2套（材料为不锈钢烤漆，喷发光漆）
9000元
安装吊车、辅材料1800元
1800元
计：23000元
总合计：68650元
五、广告灯箱片1.2x0.8mx8个x50元/㎡
400元
合计：45650元
六、营销路牌指示牌 规格：高：7米 宽：1.7米
含人工费
地基：黄沙、水泥、钢筋、挖机、人工
4000元
指示牌铁架为：角铁、方管。7米x1.6米x30cmx2x180元/㎡
4560元
铝塑板：13张x200元/张
2600元
铝塑板人工费用 13张x80元/张
螺丝、焊条、油漆、扎带、铆钉等
2150元
计：27300元
二、XXXX围墙广告205㎡
含人工费、运费
3#x3#方管x80根x40元/根
3200元
喷绘布205㎡x20元/㎡
4100元
螺丝、焊条、油漆、扎带、胶水等
900元
计：8200元
二、售楼处发光字
门头：85公分字 x4个x700元/m
2380元
营销中心：50公分x4个x700元/m
工 程 预 算 书
名称
价格
备注
一、XXXX户外广告牌 105㎡
广场广告牌计算省一建_secret
**广告牌钢结构设计计算书设计：校对：审核：批准：二〇〇九年七月六日一.3米高广告牌钢结构设计计算书1 计算引用的规范、标准及资料1.1建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订)《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版) 《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.2钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-1984《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-93《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.3《建筑结构静力计算手册》(第二版)1.4土建图纸：2 基本参数2.1广告牌所在地区：福州地区；2.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。
广场广告牌计算
广场广告牌计算广场广告牌计算随着城市化和全球化的发展，广告越来越成为一种普遍的营销手段。
广告牌是一种重要的媒介，可以将广告展示给广大群众。
广场广告牌通常位于城市的繁华地带，是广告投放的重要地点之一。
因此，计算和规划广场广告牌非常重要。
广场广告牌计算是通过对广场规划和场地调查进行分析和评估，以确定广告牌安装位置和大小的过程。
在这个过程中，需要考虑广告牌的地理位置、周围环境、交通情况等因素，以确保其最大程度地吸引观众和广告客户。
具体来说，广场广告牌计算的过程包括以下几个步骤：1. 地理位置规划首先，需要对广场所在的位置进行规划。
这包括广场的形状、大小、交通情况、周围建筑和地标等因素。
根据这些因素，可以确定广告牌的最佳位置和方向，以及适当的大小和形状。
2. 场地调查其次，需要对广场周围的环境进行调查。
这包括交通状况、行人流量、周边商业和文化资源等因素。
通过对这些数据的收集和分析，可以确定最适合广告牌的时间、地点和大小。
3. 模型设计然后，需要进行广告牌的模型设计。
这包括确定广告牌的尺寸、形状、材料和颜色等。
这些因素应根据广场周围的环境和广告客户的要求来确定。
4. 投资评估在进行广场广告牌计算的过程中，需要考虑投资评估。
这包括广告牌的建设成本和预期收益。
根据这些因素，可以确定广告牌的最佳尺寸和位置，以实现最大的收益和投资回报。
综上所述，广场广告牌计算是一个复杂的过程，需要对广场规划、场地调查、模型设计和投资评估进行全面分析和评估。
通过正确的计算和规划，广告牌可以成为一个有效的营销工具，吸引更多的观众和广告客户。
立面广告牌计算书

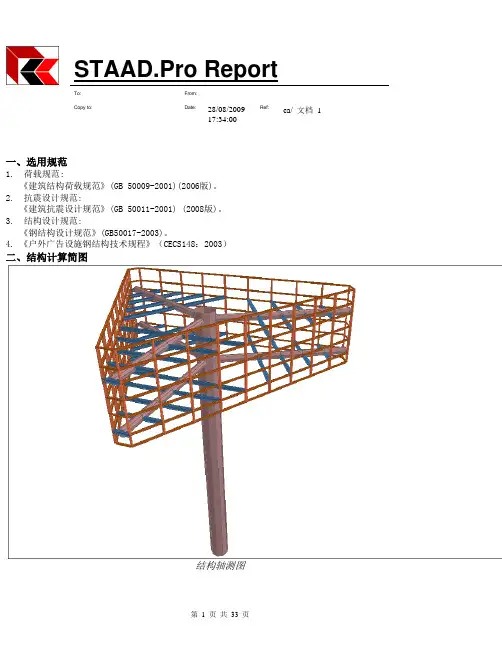

STAAD.Pro ReportTo: From:Ref: ca/ 文档1 Copy to: Date: 28/08/200917:34:00一、选用规范1. 荷载规范:《建筑结构荷载规范》(GB 50009-2001)(2006版)。
2. 抗震设计规范:《建筑抗震设计规范》(GB 50011-2001) (2008版)。
3. 结构设计规范:《钢结构设计规范》(GB50017-2003)。
4. 《户外广告设施钢结构技术规程》（CECS148：2003）二、结构计算简图结构轴测图钢构件单元编号一钢构件单元编号二三、材料性质与型材截面特性1. 材料性质钢材型号：Q235弹性模量 E = 206000.00 N/mm^2, 泊松比 v = 0.30,密度 rou = 7850.00 kg/m^3, 热膨胀系数 alfa = 12.00 X 10^(-6)/C 。
2. 型材截面特性 ( 单位毫米 mm )构件号型材名称首节点末节点首端高末端高腹板厚翼缘宽翼缘厚1 L100X100X7 1 8 100.00 100.00 7.00 100.00 7.002 L100X100X73 7 100.00 100.00 7.00 100.00 7.003 L100X100X7 5 24 100.00 100.00 7.00 100.00 7.004 L100X100X7 3 72 100.00 100.00 7.00 100.00 7.005 L100X100X7 4 75 100.00 100.00 7.00 100.00 7.006 L100X100X7 2 74 100.00 100.00 7.00 100.00 7.008 HW200X200 116 89 200.00 200.00 8.00 200.00 12.009 HW200X200 119 90 200.00 200.00 8.00 200.00 12.0010 HW200X200 122 91 200.00 200.00 8.00 200.00 12.0011 HW200X200 182 92 200.00 200.00 8.00 200.00 12.0012 HW200X200 179 93 200.00 200.00 8.00 200.00 12.0013 HW200X200 176 94 200.00 200.00 8.00 200.00 12.0014 HW200X200 173 95 200.00 200.00 8.00 200.00 12.0015 HW200X200 134 96 200.00 200.00 8.00 200.00 12.0016 HW200X200 131 97 200.00 200.00 8.00 200.00 12.0017 HW200X200 128 98 200.00 200.00 8.00 200.00 12.0018 HW200X200 125 99 200.00 200.00 8.00 200.00 12.0019 L100X100X7 31 42 100.00 100.00 7.00 100.00 7.0020 L100X100X7 33 41 100.00 100.00 7.00 100.00 7.0021 L100X100X7 35 58 100.00 100.00 7.00 100.00 7.0022 L100X100X7 33 37 100.00 100.00 7.00 100.00 7.0023 L100X100X7 34 40 100.00 100.00 7.00 100.00 7.0024 L100X100X7 32 39 100.00 100.00 7.00 100.00 7.0025 PIPE550X16.0 184 103 550.00 550.00 16.00 550.00 16.0026 PIPE550X16.0 186 107 550.00 550.00 16.00 550.00 16.0027 PIPE550X16.0 187 111 550.00 550.00 16.00 550.00 16.0028 HW200X200 188 103 200.00 200.00 8.00 200.00 12.0029 HW200X200 190 102 200.00 200.00 8.00 200.00 12.0030 HW200X200 192 101 200.00 200.00 8.00 200.00 12.0031 HW200X200 194 100 200.00 200.00 8.00 200.00 12.0032 HW200X200 196 107 200.00 200.00 8.00 200.00 12.0033 HW200X200 198 106 200.00 200.00 8.00 200.00 12.0034 HW200X200 200 105 200.00 200.00 8.00 200.00 12.0035 HW200X200 202 104 200.00 200.00 8.00 200.00 12.0036 HW200X200 204 111 200.00 200.00 8.00 200.00 12.0037 HW200X200 206 110 200.00 200.00 8.00 200.00 12.0038 HW200X200 208 109 200.00 200.00 8.00 200.00 12.0039 HW200X200 210 108 200.00 200.00 8.00 200.00 12.0051 L100X100X7 65 114 100.00 100.00 7.00 100.00 7.0052 PIPE1600X24.0 67 185 1600.00 1600.00 24.00 1600.00 24.00 64 L100X100X7 68 138 100.00 100.00 7.00 100.00 7.0076 L100X100X7 70 162 100.00 100.00 7.00 100.00 7.0077 PIPE550X16.0 212 88 550.00 550.00 16.00 550.00 16.0078 PIPE550X16.0 214 92 550.00 550.00 16.00 550.00 16.0079 PIPE550X16.0 215 96 550.00 550.00 16.00 550.00 16.0080 L100X100X7 68 65 100.00 100.00 7.00 100.00 7.0081 L100X100X7 70 66 100.00 100.00 7.00 100.00 7.0082 L100X100X7 69 71 100.00 100.00 7.00 100.00 7.0089 L100X100X7 76 136 100.00 100.00 7.00 100.00 7.0090 L100X100X7 78 112 100.00 100.00 7.00 100.00 7.0091 L100X100X7 80 160 100.00 100.00 7.00 100.00 7.00 98 L100X100X7 216 230 100.00 100.00 7.00 100.00 7.00100 L100X100X7 220 238 100.00 100.00 7.00 100.00 7.00 101 CH16B 31 216 160.00 160.00 8.50 65.00 10.00 102 CH16B 32 217 160.00 160.00 8.50 65.00 10.00 103 CH16B 33 218 160.00 160.00 8.50 65.00 10.00 104 CH16B 34 219 160.00 160.00 8.50 65.00 10.00 105 CH16B 35 220 160.00 160.00 8.50 65.00 10.00 106 CH16B 36 221 160.00 160.00 8.50 65.00 10.00 116 L100X100X7 246 189 100.00 100.00 7.00 100.00 7.00 117 L100X100X7 248 188 100.00 100.00 7.00 100.00 7.00 118 L100X100X7 250 205 100.00 100.00 7.00 100.00 7.00 119 L100X100X7 79 80 100.00 100.00 7.00 100.00 7.00 120 L100X100X7 219 220 100.00 100.00 7.00 100.00 7.00 121 HW200X200 249 187 200.00 200.00 8.00 200.00 12.00 122 HW200X200 247 186 200.00 200.00 8.00 200.00 12.00 123 L100X100X7 76 78 100.00 100.00 7.00 100.00 7.00 124 L100X100X7 216 218 100.00 100.00 7.00 100.00 7.00 125 HW200X200 246 184 200.00 200.00 8.00 200.00 12.00 126 L100X100X7 16 2 100.00 100.00 7.00 100.00 7.00 127 L100X100X7 18 16 100.00 100.00 7.00 100.00 7.00 128 L100X100X7 20 18 100.00 100.00 7.00 100.00 7.00 129 L100X100X7 22 20 100.00 100.00 7.00 100.00 7.00 130 L100X100X7 14 22 100.00 100.00 7.00 100.00 7.00 131 L100X100X7 12 14 100.00 100.00 7.00 100.00 7.00 132 L100X100X7 10 12 100.00 100.00 7.00 100.00 7.00 133 L100X100X7 8 10 100.00 100.00 7.00 100.00 7.00 134 L100X100X7 23 4 100.00 100.00 7.00 100.00 7.00 135 L100X100X7 25 23 100.00 100.00 7.00 100.00 7.00 136 L100X100X7 27 25 100.00 100.00 7.00 100.00 7.00 137 L100X100X7 29 27 100.00 100.00 7.00 100.00 7.00 138 L100X100X7 13 29 100.00 100.00 7.00 100.00 7.00 139 L100X100X7 11 13 100.00 100.00 7.00 100.00 7.00 140 L100X100X7 9 11 100.00 100.00 7.00 100.00 7.00 141 L100X100X7 7 9 100.00 100.00 7.00 100.00 7.00 142 L100X100X7 15 6 100.00 100.00 7.00 100.00 7.00 143 L100X100X7 17 15 100.00 100.00 7.00 100.00 7.00 144 L100X100X7 19 17 100.00 100.00 7.00 100.00 7.00 145 L100X100X7 21 19 100.00 100.00 7.00 100.00 7.00 146 L100X100X7 30 21 100.00 100.00 7.00 100.00 7.00 147 L100X100X7 28 30 100.00 100.00 7.00 100.00 7.00 148 L100X100X7 26 28 100.00 100.00 7.00 100.00 7.00 149 L100X100X7 24 26 100.00 100.00 7.00 100.00 7.00 150 L100X100X7 72 1 100.00 100.00 7.00 100.00 7.00 151 L100X100X7 75 5 100.00 100.00 7.00 100.00 7.00 152 L100X100X7 74 6 100.00 100.00 7.00 100.00 7.00 153 HW200X200 88 137 200.00 200.00 8.00 200.00 12.00 154 HW200X200 89 140 200.00 200.00 8.00 200.00 12.00155 HW200X200 90 143 200.00 200.00 8.00 200.00 12.00 156 HW200X200 91 146 200.00 200.00 8.00 200.00 12.00 157 HW200X200 92 158 200.00 200.00 8.00 200.00 12.00 158 HW200X200 93 155 200.00 200.00 8.00 200.00 12.00 159 HW200X200 94 152 200.00 200.00 8.00 200.00 12.00 160 HW200X200 95 149 200.00 200.00 8.00 200.00 12.00 161 HW200X200 96 161 200.00 200.00 8.00 200.00 12.00 162 HW200X200 97 164 200.00 200.00 8.00 200.00 12.00 163 HW200X200 98 167 200.00 200.00 8.00 200.00 12.00 164 HW200X200 99 170 200.00 200.00 8.00 200.00 12.00 165 L100X100X7 50 32 100.00 100.00 7.00 100.00 7.00 166 L100X100X7 52 50 100.00 100.00 7.00 100.00 7.00 167 L100X100X7 54 52 100.00 100.00 7.00 100.00 7.00 168 L100X100X7 56 54 100.00 100.00 7.00 100.00 7.00 169 L100X100X7 48 56 100.00 100.00 7.00 100.00 7.00 170 L100X100X7 46 48 100.00 100.00 7.00 100.00 7.00 171 L100X100X7 44 46 100.00 100.00 7.00 100.00 7.00 172 L100X100X7 42 44 100.00 100.00 7.00 100.00 7.00 173 L100X100X7 57 34 100.00 100.00 7.00 100.00 7.00 174 L100X100X7 59 57 100.00 100.00 7.00 100.00 7.00 175 L100X100X7 61 59 100.00 100.00 7.00 100.00 7.00 176 L100X100X7 63 61 100.00 100.00 7.00 100.00 7.00 177 L100X100X7 47 63 100.00 100.00 7.00 100.00 7.00 178 L100X100X7 45 47 100.00 100.00 7.00 100.00 7.00 179 L100X100X7 43 45 100.00 100.00 7.00 100.00 7.00 180 L100X100X7 41 43 100.00 100.00 7.00 100.00 7.00 181 L100X100X7 49 36 100.00 100.00 7.00 100.00 7.00 182 L100X100X7 51 49 100.00 100.00 7.00 100.00 7.00 183 L100X100X7 53 51 100.00 100.00 7.00 100.00 7.00 184 L100X100X7 55 53 100.00 100.00 7.00 100.00 7.00 185 L100X100X7 64 55 100.00 100.00 7.00 100.00 7.00 186 L100X100X7 62 64 100.00 100.00 7.00 100.00 7.00 187 L100X100X7 60 62 100.00 100.00 7.00 100.00 7.00 188 L100X100X7 58 60 100.00 100.00 7.00 100.00 7.00 189 L100X100X7 37 31 100.00 100.00 7.00 100.00 7.00 190 L100X100X7 40 35 100.00 100.00 7.00 100.00 7.00 191 L100X100X7 39 36 100.00 100.00 7.00 100.00 7.00 192 PIPE550X16.0 100 185 550.00 550.00 16.00 550.00 16.00 193 PIPE550X16.0 101 100 550.00 550.00 16.00 550.00 16.00 194 PIPE550X16.0 102 101 550.00 550.00 16.00 550.00 16.00 195 PIPE550X16.0 103 102 550.00 550.00 16.00 550.00 16.00 196 PIPE550X16.0 104 185 550.00 550.00 16.00 550.00 16.00 197 PIPE550X16.0 105 104 550.00 550.00 16.00 550.00 16.00 198 PIPE550X16.0 106 105 550.00 550.00 16.00 550.00 16.00 199 PIPE550X16.0 107 106 550.00 550.00 16.00 550.00 16.00 200 PIPE550X16.0 108 185 550.00 550.00 16.00 550.00 16.00 201 PIPE550X16.0 109 108 550.00 550.00 16.00 550.00 16.00202 PIPE550X16.0 110 109 550.00 550.00 16.00 550.00 16.00 203 PIPE550X16.0 111 110 550.00 550.00 16.00 550.00 16.00 204 HW200X200 103 189 200.00 200.00 8.00 200.00 12.00 205 HW200X200 102 191 200.00 200.00 8.00 200.00 12.00 206 HW200X200 101 193 200.00 200.00 8.00 200.00 12.00 207 HW200X200 100 195 200.00 200.00 8.00 200.00 12.00 208 HW200X200 107 197 200.00 200.00 8.00 200.00 12.00 209 HW200X200 106 199 200.00 200.00 8.00 200.00 12.00 210 HW200X200 105 201 200.00 200.00 8.00 200.00 12.00 211 HW200X200 104 203 200.00 200.00 8.00 200.00 12.00 212 HW200X200 111 205 200.00 200.00 8.00 200.00 12.00 213 HW200X200 110 207 200.00 200.00 8.00 200.00 12.00 214 HW200X200 109 209 200.00 200.00 8.00 200.00 12.00 215 HW200X200 108 211 200.00 200.00 8.00 200.00 12.00 216 CH16B 65 248 160.00 160.00 8.50 65.00 10.00 220 CH16B 41 222 160.00 160.00 8.50 65.00 10.00 223 CH16B 114 188 160.00 160.00 8.50 65.00 10.00 227 CH16B 43 223 160.00 160.00 8.50 65.00 10.00 230 CH16B 117 190 160.00 160.00 8.50 65.00 10.00 234 CH16B 45 224 160.00 160.00 8.50 65.00 10.00 237 CH16B 120 192 160.00 160.00 8.50 65.00 10.00 241 CH16B 47 225 160.00 160.00 8.50 65.00 10.00 244 CH16B 123 194 160.00 160.00 8.50 65.00 10.00 248 CH16B 63 226 160.00 160.00 8.50 65.00 10.00 251 CH16B 126 210 160.00 160.00 8.50 65.00 10.00 255 CH16B 61 227 160.00 160.00 8.50 65.00 10.00 258 CH16B 129 208 160.00 160.00 8.50 65.00 10.00 262 CH16B 59 228 160.00 160.00 8.50 65.00 10.00 265 CH16B 132 206 160.00 160.00 8.50 65.00 10.00 269 CH16B 57 229 160.00 160.00 8.50 65.00 10.00 272 CH16B 135 204 160.00 160.00 8.50 65.00 10.00 273 CH16B 66 249 160.00 160.00 8.50 65.00 10.00 282 L100X100X7 135 66 100.00 100.00 7.00 100.00 7.00 283 L100X100X7 132 135 100.00 100.00 7.00 100.00 7.00 284 L100X100X7 129 132 100.00 100.00 7.00 100.00 7.00 285 L100X100X7 126 129 100.00 100.00 7.00 100.00 7.00 286 L100X100X7 123 126 100.00 100.00 7.00 100.00 7.00 287 L100X100X7 120 123 100.00 100.00 7.00 100.00 7.00 288 L100X100X7 117 120 100.00 100.00 7.00 100.00 7.00 289 L100X100X7 114 117 100.00 100.00 7.00 100.00 7.00 291 PIPE1600X24.0 38 213 1600.00 1600.00 24.00 1600.00 24.00 292 CH16B 68 246 160.00 160.00 8.50 65.00 10.00 296 CH16B 42 230 160.00 160.00 8.50 65.00 10.00 299 CH16B 138 189 160.00 160.00 8.50 65.00 10.00 303 CH16B 44 231 160.00 160.00 8.50 65.00 10.00 306 CH16B 141 191 160.00 160.00 8.50 65.00 10.00 310 CH16B 46 232 160.00 160.00 8.50 65.00 10.00313 CH16B 144 193 160.00 160.00 8.50 65.00 10.00 317 CH16B 48 233 160.00 160.00 8.50 65.00 10.00 320 CH16B 147 195 160.00 160.00 8.50 65.00 10.00 324 CH16B 56 234 160.00 160.00 8.50 65.00 10.00 327 CH16B 150 203 160.00 160.00 8.50 65.00 10.00 331 CH16B 54 235 160.00 160.00 8.50 65.00 10.00 334 CH16B 153 201 160.00 160.00 8.50 65.00 10.00 338 CH16B 52 236 160.00 160.00 8.50 65.00 10.00 341 CH16B 156 199 160.00 160.00 8.50 65.00 10.00 345 CH16B 50 237 160.00 160.00 8.50 65.00 10.00 348 CH16B 159 197 160.00 160.00 8.50 65.00 10.00 349 CH16B 69 247 160.00 160.00 8.50 65.00 10.00 360 L100X100X7 159 69 100.00 100.00 7.00 100.00 7.00 361 L100X100X7 156 159 100.00 100.00 7.00 100.00 7.00 362 L100X100X7 153 156 100.00 100.00 7.00 100.00 7.00 363 L100X100X7 150 153 100.00 100.00 7.00 100.00 7.00 364 L100X100X7 147 150 100.00 100.00 7.00 100.00 7.00 365 L100X100X7 144 147 100.00 100.00 7.00 100.00 7.00 366 L100X100X7 141 144 100.00 100.00 7.00 100.00 7.00 367 L100X100X7 138 141 100.00 100.00 7.00 100.00 7.00 368 CH16B 70 250 160.00 160.00 8.50 65.00 10.00 372 CH16B 58 238 160.00 160.00 8.50 65.00 10.00 375 CH16B 162 205 160.00 160.00 8.50 65.00 10.00 379 CH16B 60 239 160.00 160.00 8.50 65.00 10.00 382 CH16B 165 207 160.00 160.00 8.50 65.00 10.00 386 CH16B 62 240 160.00 160.00 8.50 65.00 10.00 389 CH16B 168 209 160.00 160.00 8.50 65.00 10.00 393 CH16B 64 241 160.00 160.00 8.50 65.00 10.00 396 CH16B 171 211 160.00 160.00 8.50 65.00 10.00 400 CH16B 55 242 160.00 160.00 8.50 65.00 10.00 403 CH16B 174 202 160.00 160.00 8.50 65.00 10.00 407 CH16B 53 243 160.00 160.00 8.50 65.00 10.00 410 CH16B 177 200 160.00 160.00 8.50 65.00 10.00 414 CH16B 51 244 160.00 160.00 8.50 65.00 10.00 417 CH16B 180 198 160.00 160.00 8.50 65.00 10.00 421 CH16B 49 245 160.00 160.00 8.50 65.00 10.00 424 CH16B 183 196 160.00 160.00 8.50 65.00 10.00 425 CH16B 71 251 160.00 160.00 8.50 65.00 10.00 436 L100X100X7 183 71 100.00 100.00 7.00 100.00 7.00 437 L100X100X7 180 183 100.00 100.00 7.00 100.00 7.00 438 L100X100X7 177 180 100.00 100.00 7.00 100.00 7.00 439 L100X100X7 174 177 100.00 100.00 7.00 100.00 7.00 440 L100X100X7 171 174 100.00 100.00 7.00 100.00 7.00 441 L100X100X7 168 171 100.00 100.00 7.00 100.00 7.00 442 L100X100X7 165 168 100.00 100.00 7.00 100.00 7.00 443 L100X100X7 162 165 100.00 100.00 7.00 100.00 7.00 444 PIPE550X16.0 91 213 550.00 550.00 16.00 550.00 16.00445 PIPE550X16.0 90 91 550.00 550.00 16.00 550.00 16.00 446 PIPE550X16.0 89 90 550.00 550.00 16.00 550.00 16.00 447 PIPE550X16.0 88 89 550.00 550.00 16.00 550.00 16.00 448 PIPE550X16.0 95 213 550.00 550.00 16.00 550.00 16.00 449 PIPE550X16.0 94 95 550.00 550.00 16.00 550.00 16.00 450 PIPE550X16.0 93 94 550.00 550.00 16.00 550.00 16.00 451 PIPE550X16.0 92 93 550.00 550.00 16.00 550.00 16.00 452 PIPE550X16.0 99 213 550.00 550.00 16.00 550.00 16.00 453 PIPE550X16.0 98 99 550.00 550.00 16.00 550.00 16.00 454 PIPE550X16.0 97 98 550.00 550.00 16.00 550.00 16.00 455 PIPE550X16.0 96 97 550.00 550.00 16.00 550.00 16.00 462 L100X100X7 157 77 100.00 100.00 7.00 100.00 7.00 463 L100X100X7 154 157 100.00 100.00 7.00 100.00 7.00 464 L100X100X7 151 154 100.00 100.00 7.00 100.00 7.00 465 L100X100X7 148 151 100.00 100.00 7.00 100.00 7.00 466 L100X100X7 145 148 100.00 100.00 7.00 100.00 7.00 467 L100X100X7 142 145 100.00 100.00 7.00 100.00 7.00 468 L100X100X7 139 142 100.00 100.00 7.00 100.00 7.00 469 L100X100X7 136 139 100.00 100.00 7.00 100.00 7.00 470 L100X100X7 133 79 100.00 100.00 7.00 100.00 7.00 471 L100X100X7 130 133 100.00 100.00 7.00 100.00 7.00 472 L100X100X7 127 130 100.00 100.00 7.00 100.00 7.00 473 L100X100X7 124 127 100.00 100.00 7.00 100.00 7.00 474 L100X100X7 121 124 100.00 100.00 7.00 100.00 7.00 475 L100X100X7 118 121 100.00 100.00 7.00 100.00 7.00 476 L100X100X7 115 118 100.00 100.00 7.00 100.00 7.00 477 L100X100X7 112 115 100.00 100.00 7.00 100.00 7.00 478 L100X100X7 181 81 100.00 100.00 7.00 100.00 7.00 479 L100X100X7 178 181 100.00 100.00 7.00 100.00 7.00 480 L100X100X7 175 178 100.00 100.00 7.00 100.00 7.00 481 L100X100X7 172 175 100.00 100.00 7.00 100.00 7.00 482 L100X100X7 169 172 100.00 100.00 7.00 100.00 7.00 483 L100X100X7 166 169 100.00 100.00 7.00 100.00 7.00 484 L100X100X7 163 166 100.00 100.00 7.00 100.00 7.00 485 L100X100X7 160 163 100.00 100.00 7.00 100.00 7.00 486 L100X100X7 237 217 100.00 100.00 7.00 100.00 7.00 487 L100X100X7 236 237 100.00 100.00 7.00 100.00 7.00 488 L100X100X7 235 236 100.00 100.00 7.00 100.00 7.00 489 L100X100X7 234 235 100.00 100.00 7.00 100.00 7.00 490 L100X100X7 233 234 100.00 100.00 7.00 100.00 7.00 491 L100X100X7 232 233 100.00 100.00 7.00 100.00 7.00 492 L100X100X7 231 232 100.00 100.00 7.00 100.00 7.00 493 L100X100X7 230 231 100.00 100.00 7.00 100.00 7.00 494 L100X100X7 229 219 100.00 100.00 7.00 100.00 7.00 495 L100X100X7 228 229 100.00 100.00 7.00 100.00 7.00 496 L100X100X7 227 228 100.00 100.00 7.00 100.00 7.00 497 L100X100X7 226 227 100.00 100.00 7.00 100.00 7.00498 L100X100X7 225 226 100.00 100.00 7.00 100.00 7.00 499 L100X100X7 224 225 100.00 100.00 7.00 100.00 7.00 500 L100X100X7 223 224 100.00 100.00 7.00 100.00 7.00 501 L100X100X7 222 223 100.00 100.00 7.00 100.00 7.00 502 L100X100X7 245 221 100.00 100.00 7.00 100.00 7.00 503 L100X100X7 244 245 100.00 100.00 7.00 100.00 7.00 504 L100X100X7 243 244 100.00 100.00 7.00 100.00 7.00 505 L100X100X7 242 243 100.00 100.00 7.00 100.00 7.00 506 L100X100X7 241 242 100.00 100.00 7.00 100.00 7.00 507 L100X100X7 240 241 100.00 100.00 7.00 100.00 7.00 508 L100X100X7 239 240 100.00 100.00 7.00 100.00 7.00 509 L100X100X7 238 239 100.00 100.00 7.00 100.00 7.00 540 L100X100X7 197 247 100.00 100.00 7.00 100.00 7.00 541 L100X100X7 199 197 100.00 100.00 7.00 100.00 7.00 542 L100X100X7 201 199 100.00 100.00 7.00 100.00 7.00 543 L100X100X7 203 201 100.00 100.00 7.00 100.00 7.00 544 L100X100X7 195 203 100.00 100.00 7.00 100.00 7.00 545 L100X100X7 193 195 100.00 100.00 7.00 100.00 7.00 546 L100X100X7 191 193 100.00 100.00 7.00 100.00 7.00 547 L100X100X7 189 191 100.00 100.00 7.00 100.00 7.00 548 L100X100X7 204 249 100.00 100.00 7.00 100.00 7.00 549 L100X100X7 206 204 100.00 100.00 7.00 100.00 7.00 550 L100X100X7 208 206 100.00 100.00 7.00 100.00 7.00 551 L100X100X7 210 208 100.00 100.00 7.00 100.00 7.00 552 L100X100X7 194 210 100.00 100.00 7.00 100.00 7.00 553 L100X100X7 192 194 100.00 100.00 7.00 100.00 7.00 554 L100X100X7 190 192 100.00 100.00 7.00 100.00 7.00 555 L100X100X7 188 190 100.00 100.00 7.00 100.00 7.00 556 L100X100X7 196 251 100.00 100.00 7.00 100.00 7.00 557 L100X100X7 198 196 100.00 100.00 7.00 100.00 7.00 558 L100X100X7 200 198 100.00 100.00 7.00 100.00 7.00 559 L100X100X7 202 200 100.00 100.00 7.00 100.00 7.00 560 L100X100X7 211 202 100.00 100.00 7.00 100.00 7.00 561 L100X100X7 209 211 100.00 100.00 7.00 100.00 7.00 562 L100X100X7 207 209 100.00 100.00 7.00 100.00 7.00 563 L100X100X7 205 207 100.00 100.00 7.00 100.00 7.00 564 L100X100X7 81 77 100.00 100.00 7.00 100.00 7.00 565 L100X100X7 221 217 100.00 100.00 7.00 100.00 7.00 566 CH16B 113 112 160.00 160.00 8.50 65.00 10.00 567 CH16B 137 136 160.00 160.00 8.50 65.00 10.00 568 CH16B 116 115 160.00 160.00 8.50 65.00 10.00 569 CH16B 140 139 160.00 160.00 8.50 65.00 10.00 570 CH16B 119 118 160.00 160.00 8.50 65.00 10.00 571 CH16B 143 142 160.00 160.00 8.50 65.00 10.00 572 CH16B 122 121 160.00 160.00 8.50 65.00 10.00 573 CH16B 146 145 160.00 160.00 8.50 65.00 10.00 574 CH16B 182 181 160.00 160.00 8.50 65.00 10.00577 CH16B 155 154 160.00 160.00 8.50 65.00 10.00 578 CH16B 176 175 160.00 160.00 8.50 65.00 10.00 579 CH16B 152 151 160.00 160.00 8.50 65.00 10.00 580 CH16B 173 172 160.00 160.00 8.50 65.00 10.00 581 CH16B 149 148 160.00 160.00 8.50 65.00 10.00 582 CH16B 134 133 160.00 160.00 8.50 65.00 10.00 583 CH16B 161 160 160.00 160.00 8.50 65.00 10.00 584 CH16B 131 130 160.00 160.00 8.50 65.00 10.00 585 CH16B 164 163 160.00 160.00 8.50 65.00 10.00 586 CH16B 128 127 160.00 160.00 8.50 65.00 10.00 587 CH16B 167 166 160.00 160.00 8.50 65.00 10.00 588 CH16B 125 124 160.00 160.00 8.50 65.00 10.00 589 CH16B 170 169 160.00 160.00 8.50 65.00 10.00 590 PIPE1600X24.0 185 38 1600.00 1600.00 24.00 1600.00 24.00 591 CH16B 188 41 160.00 160.00 8.50 65.00 10.00 592 CH16B 189 42 160.00 160.00 8.50 65.00 10.00 593 CH16B 190 43 160.00 160.00 8.50 65.00 10.00 594 CH16B 191 44 160.00 160.00 8.50 65.00 10.00 595 CH16B 192 45 160.00 160.00 8.50 65.00 10.00 596 CH16B 193 46 160.00 160.00 8.50 65.00 10.00 597 CH16B 194 47 160.00 160.00 8.50 65.00 10.00 598 CH16B 195 48 160.00 160.00 8.50 65.00 10.00 599 CH16B 196 49 160.00 160.00 8.50 65.00 10.00 600 CH16B 197 50 160.00 160.00 8.50 65.00 10.00 601 CH16B 198 51 160.00 160.00 8.50 65.00 10.00 602 CH16B 199 52 160.00 160.00 8.50 65.00 10.00 603 CH16B 200 53 160.00 160.00 8.50 65.00 10.00 604 CH16B 201 54 160.00 160.00 8.50 65.00 10.00 605 CH16B 202 55 160.00 160.00 8.50 65.00 10.00 606 CH16B 203 56 160.00 160.00 8.50 65.00 10.00 607 CH16B 204 57 160.00 160.00 8.50 65.00 10.00 608 CH16B 205 58 160.00 160.00 8.50 65.00 10.00 609 CH16B 206 59 160.00 160.00 8.50 65.00 10.00 610 CH16B 207 60 160.00 160.00 8.50 65.00 10.00 611 CH16B 208 61 160.00 160.00 8.50 65.00 10.00 612 CH16B 209 62 160.00 160.00 8.50 65.00 10.00 613 CH16B 210 63 160.00 160.00 8.50 65.00 10.00 614 CH16B 211 64 160.00 160.00 8.50 65.00 10.00 615 PIPE1600X24.0 213 73 1600.00 1600.00 24.00 1600.00 24.00 616 CH16B 76 1 160.00 160.00 8.50 65.00 10.00 617 CH16B 77 2 160.00 160.00 8.50 65.00 10.00 618 CH16B 78 3 160.00 160.00 8.50 65.00 10.00 619 CH16B 79 4 160.00 160.00 8.50 65.00 10.00 620 CH16B 80 5 160.00 160.00 8.50 65.00 10.00 621 CH16B 81 6 160.00 160.00 8.50 65.00 10.00624 CH16B 118 11 160.00 160.00 8.50 65.00 10.00 625 CH16B 121 13 160.00 160.00 8.50 65.00 10.00 626 CH16B 124 29 160.00 160.00 8.50 65.00 10.00 627 CH16B 127 27 160.00 160.00 8.50 65.00 10.00 628 CH16B 130 25 160.00 160.00 8.50 65.00 10.00 629 CH16B 133 23 160.00 160.00 8.50 65.00 10.00 630 CH16B 136 8 160.00 160.00 8.50 65.00 10.00 631 CH16B 139 10 160.00 160.00 8.50 65.00 10.00 632 CH16B 142 12 160.00 160.00 8.50 65.00 10.00 633 CH16B 145 14 160.00 160.00 8.50 65.00 10.00 634 CH16B 148 22 160.00 160.00 8.50 65.00 10.00 635 CH16B 151 20 160.00 160.00 8.50 65.00 10.00 636 CH16B 154 18 160.00 160.00 8.50 65.00 10.00 637 CH16B 157 16 160.00 160.00 8.50 65.00 10.00 638 CH16B 160 24 160.00 160.00 8.50 65.00 10.00 639 CH16B 163 26 160.00 160.00 8.50 65.00 10.00 640 CH16B 166 28 160.00 160.00 8.50 65.00 10.00 641 CH16B 169 30 160.00 160.00 8.50 65.00 10.00 642 CH16B 172 21 160.00 160.00 8.50 65.00 10.00 643 CH16B 175 19 160.00 160.00 8.50 65.00 10.00 644 CH16B 178 17 160.00 160.00 8.50 65.00 10.00 645 CH16B 181 15 160.00 160.00 8.50 65.00 10.00 646 CH16B 82 76 160.00 160.00 8.50 65.00 10.00 647 CH16B 83 77 160.00 160.00 8.50 65.00 10.00 648 CH16B 84 78 160.00 160.00 8.50 65.00 10.00 649 CH16B 85 79 160.00 160.00 8.50 65.00 10.00 650 CH16B 86 80 160.00 160.00 8.50 65.00 10.00 651 CH16B 87 81 160.00 160.00 8.50 65.00 10.00 652 L100X100X7 82 137 100.00 100.00 7.00 100.00 7.00 653 L100X100X7 84 113 100.00 100.00 7.00 100.00 7.00 654 L100X100X7 86 161 100.00 100.00 7.00 100.00 7.00 655 HW200X200 85 215 200.00 200.00 8.00 200.00 12.00 656 HW200X200 82 212 200.00 200.00 8.00 200.00 12.00 657 L100X100X7 158 83 100.00 100.00 7.00 100.00 7.00 658 L100X100X7 155 158 100.00 100.00 7.00 100.00 7.00 659 L100X100X7 152 155 100.00 100.00 7.00 100.00 7.00 660 L100X100X7 149 152 100.00 100.00 7.00 100.00 7.00 661 L100X100X7 146 149 100.00 100.00 7.00 100.00 7.00 662 L100X100X7 143 146 100.00 100.00 7.00 100.00 7.00 663 L100X100X7 140 143 100.00 100.00 7.00 100.00 7.00 664 L100X100X7 137 140 100.00 100.00 7.00 100.00 7.00 665 L100X100X7 134 85 100.00 100.00 7.00 100.00 7.00 666 L100X100X7 131 134 100.00 100.00 7.00 100.00 7.00 667 L100X100X7 128 131 100.00 100.00 7.00 100.00 7.00 668 L100X100X7 125 128 100.00 100.00 7.00 100.00 7.00669 L100X100X7 122 125 100.00 100.00 7.00 100.00 7.00 670 L100X100X7 119 122 100.00 100.00 7.00 100.00 7.00 671 L100X100X7 116 119 100.00 100.00 7.00 100.00 7.00 672 L100X100X7 113 116 100.00 100.00 7.00 100.00 7.00 673 L100X100X7 182 87 100.00 100.00 7.00 100.00 7.00 674 L100X100X7 179 182 100.00 100.00 7.00 100.00 7.00 675 L100X100X7 176 179 100.00 100.00 7.00 100.00 7.00 676 L100X100X7 173 176 100.00 100.00 7.00 100.00 7.00 677 L100X100X7 170 173 100.00 100.00 7.00 100.00 7.00 678 L100X100X7 167 170 100.00 100.00 7.00 100.00 7.00 679 L100X100X7 164 167 100.00 100.00 7.00 100.00 7.00 680 L100X100X7 161 164 100.00 100.00 7.00 100.00 7.00 681 HW200X200 87 214 200.00 200.00 8.00 200.00 12.00 682 CH16B 216 82 160.00 160.00 8.50 65.00 10.00 683 CH16B 217 83 160.00 160.00 8.50 65.00 10.00 684 CH16B 218 84 160.00 160.00 8.50 65.00 10.00 685 CH16B 219 85 160.00 160.00 8.50 65.00 10.00 686 CH16B 220 86 160.00 160.00 8.50 65.00 10.00 687 CH16B 221 87 160.00 160.00 8.50 65.00 10.00 688 CH16B 222 113 160.00 160.00 8.50 65.00 10.00 689 CH16B 223 116 160.00 160.00 8.50 65.00 10.00 690 CH16B 224 119 160.00 160.00 8.50 65.00 10.00 691 CH16B 225 122 160.00 160.00 8.50 65.00 10.00 692 CH16B 226 125 160.00 160.00 8.50 65.00 10.00 693 CH16B 227 128 160.00 160.00 8.50 65.00 10.00 694 CH16B 228 131 160.00 160.00 8.50 65.00 10.00 695 CH16B 229 134 160.00 160.00 8.50 65.00 10.00 696 CH16B 230 137 160.00 160.00 8.50 65.00 10.00 697 CH16B 231 140 160.00 160.00 8.50 65.00 10.00 698 CH16B 232 143 160.00 160.00 8.50 65.00 10.00 699 CH16B 233 146 160.00 160.00 8.50 65.00 10.00 700 CH16B 234 149 160.00 160.00 8.50 65.00 10.00 701 CH16B 235 152 160.00 160.00 8.50 65.00 10.00 702 CH16B 236 155 160.00 160.00 8.50 65.00 10.00 703 CH16B 237 158 160.00 160.00 8.50 65.00 10.00 704 CH16B 238 161 160.00 160.00 8.50 65.00 10.00 705 CH16B 239 164 160.00 160.00 8.50 65.00 10.00 706 CH16B 240 167 160.00 160.00 8.50 65.00 10.00 707 CH16B 241 170 160.00 160.00 8.50 65.00 10.00 708 CH16B 242 173 160.00 160.00 8.50 65.00 10.00 709 CH16B 243 176 160.00 160.00 8.50 65.00 10.00 710 CH16B 244 179 160.00 160.00 8.50 65.00 10.00 711 CH16B 245 182 160.00 160.00 8.50 65.00 10.00 742 CH16B 246 31 160.00 160.00 8.50 65.00 10.00 743 CH16B 247 32 160.00 160.00 8.50 65.00 10.00 744 CH16B 248 33 160.00 160.00 8.50 65.00 10.00 745 CH16B 249 34 160.00 160.00 8.50 65.00 10.00746 CH16B 250 35 160.00 160.00 8.50 65.00 10.00 747 CH16B 251 36 160.00 160.00 8.50 65.00 10.00 748 HW200X200 187 250 200.00 200.00 8.00 200.00 12.00 749 HW200X200 186 251 200.00 200.00 8.00 200.00 12.00 750 HW200X200 184 248 200.00 200.00 8.00 200.00 12.00 751 HW200X200 215 86 200.00 200.00 8.00 200.00 12.00 752 HW200X200 212 84 200.00 200.00 8.00 200.00 12.00 753 HW200X200 214 83 200.00 200.00 8.00 200.00 12.00四、荷载输入恒荷载：广告牌面板材料（如镀锌钢板）：0.15（KN/m2）活荷载：0.50（KN/m2）风荷载：0.70（KN/m2）风振系数：1.67地震作用：设计烈度：七度，基本加速度：0.10g结构布置图详见施工图恒荷载布置图（单位：KN/m）活荷载布置图（单位：KN/m）风荷载布置图（单位：KN/m）五、荷载组合(1) 非抗震（不考虑地震荷载）时荷载分项系数和组合系数如下:①恒荷载其效应对结构不利且由可变荷载效应控制时, 分项系数取γG1 = 1.20 。
广告牌构件计算
广告牌构件计算一计算依据《建筑结构荷载规范》 GB50009—2001《钢结构社机规范》 GB50017-2003二计算参数2.1 Ø*1203.5钢管截面积 A=1280mm2回转半径 r=41.2mm2。
2 40＊3角钢截面系数 W=1230mm32.3 Q235钢抗弯设计强度 f=215N/mm2三构件计算3。
1 风荷载标准值广告牌高7.50m，总高H=14m，地面粗糙度按C类W k=βz·μs·μz·r w·W0式中βz-高度Z处风振系数取1.14～1。
36（计算附后）μs—风载体型系数取0.07（计算附后）μz-风压高度变化系数15m以内,0。
74r w-风载分项系数取1.4W k=βz·μs·μz·K·W0=1.14(1.36)×0.07×1×1.4×2。
64=0.295（0.35)KN/m2如取3.8m宽板带计算线荷载分别为q1=0。
295×3.8=1。
12KN/mq2=0.35×3。
8=1.33KN/ma 集中荷载P=7.5×（1.12+1。
33）/2=9.2KN b为安全计集中力作用于顶部节点，计算简图如图2c 支座反力A支座：水平反力27。
6KN竖向反力11.5KNB支座：水平反力18。
4KN竖向反力7.7KN3。
2.2 Ø120×3。
5钢管强度验算a 按绗架计算各杆内力系数注于图2内。
b 计算Ø120×3.5钢管应力，按最大压力及最长杆件计算,取大值.最大压力σ=N/ØA 其中N=KPλ=L/r=3905/41.2=95 查GB50010—2003附录C得Ø=0.676σ=N/ØA=2。
328×9.2/(0.676×1280）=24。
广告牌结构计算
一、风荷载计算1、标高为:Z=10M处风荷载计算(1). 风荷载标准值计算:W k: 作用在幕墙上的风荷载标准值(kN/m2): Zm高处阵风系数(按B类区计算):βgzμf=0.5×(Z/10)-0.16＝0.50βgz=0.89×(1+2μf)= 1.78μz: Z(m)高处风压高度变化系数(按B类区计算): (GB50009-2001)μz=(Z/10)0.32 = 1.00 风荷载体型系数μs= 1.2W k=βgz×μz×μs×W0 (GB50009-2001) =1.60kN/m2(2). 风荷载设计值:W: 风荷载设计值: kN/m2r w: 风荷载作用效应的分项系数: 1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=r w×W k= 2.24kN/m2二.内力结构计算: (中横向ZHL)整体结构梁受力计算:荷载:(1) G(#2Ak)平均重力: 1.00kN/m^2(2).W 风荷载设计值: 2.24kN/m^2M(#1G): 平均自重下组合梁弯矩(kN.m)q(#1G):荷载集度设计值:(kN/m)a(#4sjcg):计算跨度: 14mB: 计算单元宽: 6.5mq(#1G)=1.4×G(#2Ak)×B=1.4×0.5×1.0=9.1 kN/mM(#1G)=q(#1G)×a(#4sjcg)^2/8=222.95kN.m垂直于平面的分布水平地震作用:α(#3max)= q(#3EAk): 垂直于平面的分布水平地震作用 (kN/m)q(#3EAk)=5×α(#3max)×G(#2Ak) (JGJ102-96 5.2.4) =0.8 kN/mγ(#1E): 地震作用分项系数: 1.3q(#2EA)=1.3×q(#3EAk)=1.04 kN/mq(#1E)：水平地震作用线分布最大荷载集度设计值(矩形分布)q(#1E)=q(#2EA)×B=6.76 kN/mM1=M(#1G)+0.6×M(#1E)=289.20kN.m风荷载线分布最大荷载集度设计值(矩形分布)q(#1w): 风荷载线分布最大荷载集度设计值(kN/m)r(#1w): 风荷载作用效应的分项系数： 1.4W(#1k): 风荷载标准值: 1.60kN/m2B: 计算单元宽: 1q(#1w)=1.4×W(#1k)×B= 2.24k N/mq(#1w): 风荷载线分布最大荷载集度设计值: 2.24 a’(#4sjcg):计算跨度:14mM(#1w)=q(#1w)×a’(#4sjcg)^2/8=54.95 kN.mN(#1w): 风荷载对横梁端的集中力设计值(kN)N(#1w)= q(#1w)×a’(#4sjcg)/2=61.62k N钢管（￠500×12）横梁强度校核1．刚度计算:A: D500X12钢管截面积: d=D-t=48.8=45.97cm^2γ: 塑性发展系数: 1.0i: 回转半径: I=0.35d=17.08 cm λ: 构件细长比L0: 钢管杆计算长度:7.00mλ=L0×100/i40.98<[λ]=150刚度满足.σ: 计算强度(N/mm2)(为拉弯构件)N: 受力设计值:61.62kNA: 立柱型材截面积: 45.97cm2M: 弯矩: 54.95kN·mW x1: 立柱截面抗弯矩:2191cm3γ: 塑性发展系数: 1.05σ=N×10/A+M×103/1.05/W x1=37.29≤ｆa=215N/mm2钢管梁强度可以满足钢管（￠1200×14）立柱强度校核1．刚度计算:A: D1200X14钢管截面积: d=D-t=118.6=111.72cm^2γ: 塑性发展系数: 1.0i: 回转半径: I=0.35d=41.51 cm λ: 构件细长比L0: 钢管杆计算长度:16.00mλ=L0×100/i38.54<[λ]=150刚度满足.σ: 计算强度(N/mm2)(为拉弯构件)Nw: 受风力设计值:61.62kNA: 立柱型材截面积: 111.72cm2M: 弯矩: 985.91kN·mW x1: 立柱截面抗弯矩:15280cm3γ: 塑性发展系数: 1.05σ=N×10/A+M×103/1.05/W x1=66.96≤ｆa=215N/mm2钢管立柱强度可以满足基础整体稳定验算：M1=985.91kN·mN=280KN*************************************************************************************************计算项目: 承载力计算-1************************************************************************************************[计算条件]1、基础信息基础埋深 d = 2.00 m基础宽 B = 4.50 m基础长 L = 9.00 m基础底标高 Bg = -2.00 m2、土层信息N= 280地下水标高 = -2.20 m 顶层土标高 = 0.00 m 土层数 = 3土层号 厚度(m) 重度(MPa) 承载力 深度修正 相对密度 孔隙比 压缩模量 土层 1 -5 18 130 1 2.7 0.8 7.5 土层 2 -10 18 130 1 2.7 0.8 7.5 土层 3 -15 18 130 1 2.7 0.8 7.5 3、荷载信息 荷载标准值 N = 280.00 kn Mx = 1300.00 kn*m My = 130.00 kn*m单位面积的基础及覆土重 γ`h = 20.00 kPa[计算结果]计算根据： 中华人民共和国国家标准GB50007-2002 --综合法4、底板反力 (kPa):平均 p= 26.914 最大 pmax= 52.593 最小 pmin= 1.235 角点 p1 = 1.235 p2 = 9.794 p3 = 52.593 p4 = 44.0335、承载力计算地基(抗震)承载力设计值 = 202.400地基承载力验算满足0.000-15.000-10.000-5.000剖面图1-N= 2804.50221)5.0()3(-+-+=d b f f m d b ak a γηγηak f p <ak f p 2.1max <6、下卧层承载力计算基底下土层号 土层厚 承载力特征值 全压应力 扩散角 土层 2 5.00 207.86 56.43 0.00 土层 3 5.00 259.82 102.71 0.00四．预埋件计算: (第1处) 本工程预埋件受拉力和剪力(拉杆节点）V: 剪力设计值:Vc=61619.4NV=1.2*Vc=73943.2NN: 法向力设计值:Nd=616194NN=1.2*Nd=739432.3N Me=M1=985909761N·mmN(#3um1): 锚筋根数:20根 锚筋层数:1层K(#1r): 锚筋层数影响系数: 1.000 关于混凝土：混凝土标号C30混凝土强度设计值:f(#1c)=15.000N/mm^2按现行国家标准≤混凝土结构设计规范≥ GBJ10采用。
广告牌及其他相关制作计价标准
广告牌及其他相关制作计价标准
一、户外广告牌（标识牌）及相关工程钢构件部分
1、钢构件材料费=材料净用量×1.06（含6%损耗）×当月武汉市市场信息价=A
2、钢构制作安装及运输费=钢构件的净用量×1.06（含6%损耗）×
1500元/吨=B
3、综合管理费（包含利润及管理费）=（A+B）×5%=C
4、税费（包含税金及上缴费用）=（A+B+ C）×5%=D
5、钢构件部分总价=A+B+C+D
二、户外广告牌及相关工程非钢构件部分
1、非钢构件材料费（参照实施当月之武汉市市场信息价）=A
2、非钢构件制作、安装费（包括制作、安装及运输，根据实际实施之工作量核算计取）=B
3、综合管理费（包含利润及管理费）=（A+B）×5%=C
4、税费（包含税金及上缴费用）=（A+B+ C）×5%=D
5、非钢构件部分总价=A+B+C+D
三、综合事项制作工程总费用=（一+二）。
