09、塔吊基础防水处理方案
施工方案塔吊基础防水009塔吊基础防水施工方案
铜陵商城6#地块项目工程
塔吊基础防水施工方案
（编号：S L J T-S X G J-F A01-009）
江苏双楼建设集团有限公司·铜陵商城6#地块项目部
编制人：胡银生审核人：毛立华
日期：二OO九年一月六日
塔吊基础防水施工方案
一、工程概况
铜陵商城6#地块工程总建筑面积48680.2平方米，地下7885.9平方米，地上40794.3平方米。
分为地下室、裙房、主楼1和主楼2，其中地下一层，地上十九层，建筑高度为78.7米，结构形式为框架剪力墙。
地下室主体结构为防水混凝土自防水结构，总日历工期为600天。
二、现场条件
本工程场地的东侧、南侧均为现有建筑，行人比较密集，西侧、北侧建筑外可安装塔吊位置离主楼距离太远，连接杆不能发挥作用，不具备安装塔吊的条件，同时考虑我公司现有吊装机械，结合本工程实际情况，我公司决定采用两台40塔吊用于本工程。
塔吊置于裙房内，基本满足使用要求，由于基础筏板采用C30，S6的抗渗自防水砼，无其他防水措施、构造。
塔吊基础置于筏板中破坏了筏板的整体性，所以对塔吊基础做专门防水方案。
三、防水方案设计
塔吊基础按设计尺寸先行浇筑，待浇筑筏板砼前，支模板，安装止水钢板，塔吊拆除后浇筑砼采用微膨胀砼，膨胀率应＞0.03%，强度等级提高5Mpa，具体做法见附图。
塔吊基础防水处理方法

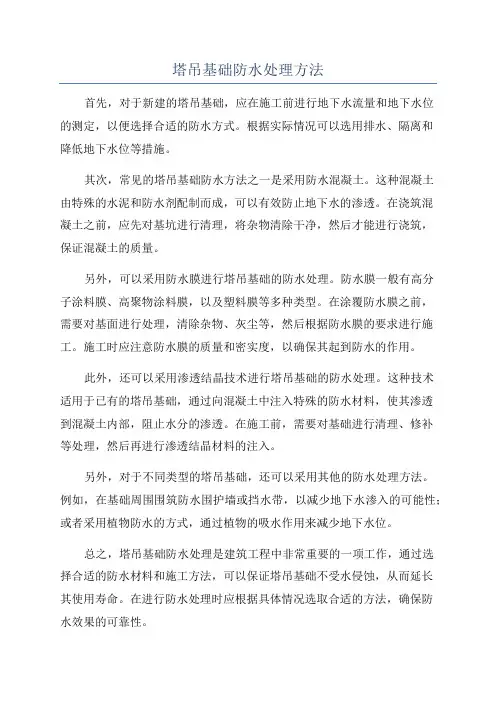

塔吊基础防水处理方法
首先，对于新建的塔吊基础，应在施工前进行地下水流量和地下水位
的测定，以便选择合适的防水方式。
根据实际情况可以选用排水、隔离和
降低地下水位等措施。
其次，常见的塔吊基础防水方法之一是采用防水混凝土。
这种混凝土
由特殊的水泥和防水剂配制而成，可以有效防止地下水的渗透。
在浇筑混
凝土之前，应先对基坑进行清理，将杂物清除干净，然后才能进行浇筑，
保证混凝土的质量。
另外，可以采用防水膜进行塔吊基础的防水处理。
防水膜一般有高分
子涂料膜、高聚物涂料膜，以及塑料膜等多种类型。
在涂覆防水膜之前，
需要对基面进行处理，清除杂物、灰尘等，然后根据防水膜的要求进行施工。
施工时应注意防水膜的质量和密实度，以确保其起到防水的作用。
此外，还可以采用渗透结晶技术进行塔吊基础的防水处理。
这种技术
适用于已有的塔吊基础，通过向混凝土中注入特殊的防水材料，使其渗透
到混凝土内部，阻止水分的渗透。
在施工前，需要对基础进行清理、修补
等处理，然后再进行渗透结晶材料的注入。
另外，对于不同类型的塔吊基础，还可以采用其他的防水处理方法。
例如，在基础周围围筑防水围护墙或挡水带，以减少地下水渗入的可能性；或者采用植物防水的方式，通过植物的吸水作用来减少地下水位。
总之，塔吊基础防水处理是建筑工程中非常重要的一项工作，通过选
择合适的防水材料和施工方法，可以保证塔吊基础不受水侵蚀，从而延长
其使用寿命。
在进行防水处理时应根据具体情况选取合适的方法，确保防
水效果的可靠性。
09、塔吊基础防水处理方案
09、塔吊基础防水处理方案永春桃城二期工程7#楼D区、14#、15#、6#楼、精品房ABC楼塔吊基础防水处理方案福建建工集团总公司永春桃城二期7#楼D区、6#、14#、15#楼、精品房ABC楼项目部二○○七年元月施工组织设计（方案）报审表致：泉州市工程建设监理事务所（监理单位）我方已根据施工合同的有关规定完成塔吊基础防水处理方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：塔吊基础防水处理方案承包单位（章）项目经理日期 2007年月日监理单位意见：监理单位（签字）日期设计单位意见：设计单位（签字）日期本表由承包单位填报，一式四份，设计单位、监理单位、承包单位、建设单位各一份塔吊基础防水处理方案一、工程概况1、本工程为地下一层，地上十六层、局部六层钢筋混凝土框剪结构，工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区，精品房ABC楼五部分，建筑面积分别为414.2 m2、20928.18 m2、16816.22 m2、6431.8 m2，904.7 m2，地下室一层，建筑面积8802 m2，总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类，建筑结构安全等级为二级，抗震设防烈度为六度，框架抗震等级为三级。
建筑耐火等级一级，人防抗力等级为乙类单、附建掘开式人防工程，人防建筑面积为7654m2。
设计标高：本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发，厦门市泛华建筑设计有限公司进行施工图纸设计，由福建东辰综合勘察院提供岩土工程勘察报告，由泉州市工程建设监理事务所负责监理，福建建工集团总公司承建施工。
二、施工准备技术准备1)后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。
2)对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
塔吊基础防水施工方案
塔吊基础防水施工方案1. 引言塔吊是建筑施工过程中常见且重要的机械设备，它能够提供高空物料搬运和安装的功能。
然而，由于塔吊基础常常处于暴露环境下，容易受到水侵蚀和渗透的影响而导致基础损坏。
因此，对塔吊基础进行防水施工至关重要，本文将介绍塔吊基础防水施工的方案。
2. 施工前准备工作在开始塔吊基础防水施工之前，需要进行如下准备工作：2.1 基坑清理和处理首先，需要彻底清理基坑内的杂物和垃圾，并进行适当的破碎和填埋处理。
清理完毕后，检查基坑是否有裂缝、孔洞或其他损坏情况，若有，需要进行修补。
2.2 材料与设备准备准备塔吊基础防水所需的材料和设备，包括防水卷材、防水涂料、胶粘剂、刷子、扫帚等。
2.3 施工方案制定根据基坑状况、施工时间和预算等因素，制定塔吊基础防水的施工方案。
方案中应包括施工工序、施工步骤和施工人员配备等内容。
3. 塔吊基础防水施工步骤3.1 清洁基础表面首先，用扫帚和清水清洁塔吊基础表面，去除灰尘和杂物。
确保基础表面干净、平整。
3.2 防水卷材铺设根据基础的形状和尺寸，选取合适的防水卷材进行铺设。
首先，用胶粘剂将防水卷材固定在基础表面上，确保牢固粘合。
然后，将防水卷材的接缝处进行密封处理，确保无漏水现象。
3.3 防水涂料涂刷在防水卷材铺设完毕后，对塔吊基础进行防水涂料的涂刷处理。
根据防水涂料的使用说明，选择合适的刷子进行涂刷。
涂刷应均匀、细致，确保涂料覆盖整个基础表面。
3.4 检查和修补施工过程中，定期检查防水层的质量和完整性。
如发现防水层有损坏或漏水情况，应及时进行修补处理，以确保防水效果。
3.5 环境保护施工完毕后，对现场进行清理和整理，并将废弃的材料和装备进行妥善处理。
同时，对施工现场环境进行保护和恢复，确保不对周围环境造成污染。
4. 施工安全注意事项在进行塔吊基础防水施工时，需要注意以下安全事项：•使用防护措施，如戴安全帽、手套、口罩等，以保护施工人员的安全；•定期检查施工设备和工具的安全性能，确保施工过程中的安全；•严禁在施工现场吸烟、明火等行为，以防止火灾事故发生；•按照规定封堵好塔吊基础防水涂料等易燃、易爆材料，以保证施工现场的安全性。
09、塔吊基础防水处理方案
永春桃城二期工程7#楼D区、14#、15#、6#楼、精品房ABC楼塔吊基础防水处理方案福建建工集团总公司永春桃城二期7#楼D区、6#、14#、15#楼、精品房ABC楼项目部二○○七年元月施工组织设计（方案）报审表本表由承包单位填报，一式四份，设计单位、监理单位、承包单位、建设单位各一份塔吊基础防水处理方案一、工程概况1、本工程为地下一层，地上十六层、局部六层钢筋混凝土框剪结构，工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区，精品房ABC楼五部分，建筑面积分别为414.2 m2、20928.18 m2、16816.22 m2、6431.8 m2，904.7 m2，地下室一层，建筑面积8802 m2，总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类，建筑结构安全等级为二级，抗震设防烈度为六度，框架抗震等级为三级。
建筑耐火等级一级，人防抗力等级为乙类单、附建掘开式人防工程，人防建筑面积为7654m2。
设计标高：本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发，厦门市泛华建筑设计有限公司进行施工图纸设计，由福建东辰综合勘察院提供岩土工程勘察报告，由泉州市工程建设监理事务所负责监理，福建建工集团总公司承建施工。
二、施工准备技术准备1)后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。
2)对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
3)应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。
材料要求1、品种规格1)后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定，一般为5—31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。
塔吊基础防水处理方法
塔吊基础防水处理方法
一、原因
在3﹟、4﹟楼间因施工需要安装一台60TM的塔吊，塔吊所在位置为地下室。
二塔吊安装的位置
三、塔吊基础与地下室地板I-I剖
塔吊基础面标高低于基础垫层50MM
ＩＩ剖
四、塔吊基础节防水细部处理
塔吊基础节立杆防水首先在立杆根部嵌防水油膏，边长30MM成三角状。
在SBS施工时，防水层按规定进行加强处理，防水保护层厚100MM。
塔吊基础防水保护层完成面与整体防水保护一平。
五、塔吊基础节止水处理
塔吊基础节立杆为型钢，为防型钢与基础混凝土产生微裂而渗水，在基础节立杆设止水羽环，羽环采用6MM厚钢板，羽环宽度≧120MM，并焊缝饱满，无气孔，夹渣等缺陷。
六、施工原理
1，施工前应对操作人员进行交底，施工质量必须达到规定要求。
2，每道工序应有专职人员进行检查。
3，工序操作过程，工序完成后应接受监理人员的监督检查。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
塔式起重机基础积水及解决方案
二、基础顶部放坡不当（由四周向中间 放坡），且未设置集水坑（排水沟）。
三、砖胎膜底部未设置泄水孔。
正负零层未封闭
四、解决方案
一、有条件的工地，在基础方案 之中尽量考虑塔吊基础顶部高于 建筑物基础顶部。
二、基础放坡应由塔吊地脚螺栓 部位分别向四周按照一定比例进 行坡度设置。
三、基础砼浇筑前，预埋PVC导管 形成积水坑。（或设置排水沟）
四、有提前回填土方的工程需在 基础四周砌筑砖胎膜，在砖胎膜 最底部预留泄水孔洞。
五、地下室封顶后，在地下室顶 部设置塔吊防水装置。（四周为 100mm砖砌体）
六、为防止塔吊基础防水失效， 应在塔吊基础四周与建筑物基础 之间连续设置止水钢板。
塔式起重机基础积水及解决方案
日常检查中发现，目前部分项目工程存 在塔吊基础积水的情况。
一、现状描述
砖胎膜槽内积水
地下室基础积水
正负零层基础积水
塔吊基础积水在目前公司各在建项 目有一定普遍性。严重的基础积水会导 致基础螺栓锈蚀从而导致塔吊倒塌，或 因防水层失效导致塔吊基础沉陷从而引 发塔吊倾斜、倒塌。
二、隐患发展趋势
严重锈蚀地脚螺栓Βιβλιοθήκη 基础不均匀沉降导致塔吊倾斜
隐患失控导致塔吊倒塌
三、原因分析
总结塔吊基础积水的原因，主要在于：塔吊基础顶部低于地下室基础底板顶部、塔吊基础未放坡或未设置集 水坑（排水沟）、砖胎膜未设置泄水孔、基础防水措施不得当等。
一、基础顶部仅超过捡底面300mm，地下 室基础筏板厚度为600，筏板浇筑后，塔 吊基础完全低于地下室基础。
塔吊基础防水
博雅时尚住宅区
地
下
室
内
塔
吊
基
础
防
水
方
案
咸水沽建筑工程有限公司
一、处理方法如下：
因塔吊安装在地下车库内，塔吊要在土方开挖前安装完毕，为了防止塔吊基础与地库底板的施工缝周围发生渗漏水现象，塔吊基础上平面低于基础底板150mm,在塔吊基础上部参照11G101-3图集中94页的超前止水方法施工，与地库防水形成闭合防水结构，防止渗漏；且塔吊基础周围车库底板采用图纸中后浇带施工做法，待塔吊使用结束后浇筑塔吊基础上方地库基础混凝土。
二、塔吊基础施工顺序：
基础放线---土方开挖---浇筑混凝土垫层---砌筑砖胎模---砖胎模抹灰---钢筋绑扎安装---浇筑混凝土---防水卷材施工---浇筑加强层---地库基础浇筑混凝土
三、塔吊基础防水营造做法如下：
1、地库基础
2、150mmh厚防水加强层（加强层混凝土中绑扎Φ10@200钢筋网片）
3、4+3SBS防水层
4、塔吊基础
5、塔吊基础垫层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
09、塔吊基础防水处理方案D
施工组织设计（方案）报审表
致：泉州市工程建设监理事务所（监理单位）
我方已根据施工合同的有关规定完成塔吊基础防水处理方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：塔吊基础防水处理方案
承包单位（章）
项目经理
日期 2007年月日监理单位意见：
监理单位（签字）
日期
设计单位意见：
设计单位（签字）
日期
本表由承包单位填报，一式四份，设计单位、监理单位、承包单位、建设单位各一份
塔吊基础防水处理方案
一、工程概况
1、本工程为地下一层，地上十六层、局部六层钢筋混凝土框剪结构，工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区，精品房ABC楼五部分，建筑面积分别为414.2 m
2、20928.18 m2、16816.22 m2、6431.8 m2，904.7 m2，地下室一层，建筑面积8802 m2，总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类，建筑结构安全等级为二级，抗震设防烈度为六度，框架抗震等级为三级。
建筑耐火等级一级，人防抗力等级为乙类单、附建掘开式人防工程，人防建筑面积为7654m2。
设计标高：本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发，厦门市泛华建筑设计有限公司进行施工图纸设计，由福建东辰综合勘察院提供岩土工程勘察报告，由泉州市工程建设监理事务所负责监理，福建建工集团总公司承建施工。
二、施工准备
技术准备
1)后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。
2)对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
3)应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。
材料要求
1、品种规格
1)后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定，一般为5—31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。
2)后浇带的砂子应采用中砂，含泥量不得大于 3.0%,泥块含量不得大于1.0%。
澎胀剂材料.
3)中埋式止水钢板采用3㎜厚折形钢板条。
4)钢丝网采用密目钢丝网和30×30型钢丝网，两种钢丝网配套使用。
3、主要机具
砼搅拌机、砼塌落度桶、天平、插入与平板振动器、手推车、电焊机、锒头等。
三、施工工艺
1、工艺流程
塔吊预埋四根竖杆与底板砼交接处每根四周焊接止水钢板→浇筑砼底板→凿毛并清洗砼界面→底板钢筋除锈、调整→抽出后浇带处积水→后浇带砼施工(留置后后浇带)→烧断露出砼表面的槽钢→在槽钢上部加焊面积大于槽钢的钢板→凿毛并清洗砼界面→后后浇带砼施工→砼养护。
2、操作工艺
（1）、塔吊预埋四根竖杆与底板砼交接处每根四周焊接3MM止水钢板,焊钢板长度为100MM与底板砼交接处为止水处理.
（2）、塔吊拆除后,预埋四根竖杆四边敲打200MM宽,深度为150MM,采用膨胀细石砼把预埋四根竖杆内空隙灌满,在用钢板把预埋四根竖杆内灌满空隙口封闭密实.最后用高一级澎胀砼浇筑封闭完成.
塔吊基础防水后浇带的施工见图.1,及大样图.
图. 1:
四、质量保证措施
1、采用钢板把澎胀细石砼竖杆口部封闭密实完成.
2、预埋四根竖杆周边砼表面凿毛后并用麻袋保养48小时过后.后
浇缩口用高一级澎胀砼浇筑封闭.
五、质量标准
1焊剂的牌号、性能及止水钢板均须符合设计要求和有关标准规定。
2焊接接头、焊接制品的机械性能须符合焊接及验收的专门规定。
3混凝土用水泥、水、骨料、外加剂等须符合施工规范的有关规定。
4混凝土配合比、原材料计量、搅拌、养护等符合施工规范的规定。
5混凝土应振捣密实。
五、成品保护
1.混凝土初凝后,覆盖浇水养护，加强早期养护。
2.后浇带施工缝四测的混凝土应提前24h浇水湿润。
六、1#、2#塔吊平面布置图如下：
1#塔吊平面布置图主体结构
6
基坑支护桩
工程静压桩
工程抗拔桩
2#塔吊平面布置图。
