紫铜与不锈钢(碳钢)管板焊接工艺试验四川空分许丰淳蒋吉华摘要采用钨极氩弧焊焊接紫铜与不锈钢（或碳钢)的管板接头，进行了系列的焊接工艺试验，探索出与之相适应的焊接材，其工艺性能良好、操作方便、焊接质量稳定等特点。
该工艺打破了娄似接头采用传统的铺锡钎焊方法，大大降低了工艺程难度、制造成本，缩短了生产周期、提高焊接接头的强度。
关键词：管板钨极氩弧焊热裂纹强度—．实验的提出该试验主要是针对透平膨胀机供油装置上的冷却器紫铜--不锈钢(碳钢)管板接头在焊接中出现的问题而提出的。
该类接头目前采用的是紫铜管与黄铜板材料，这样是为了便于采用锡钎焊：同时为了提高耐压值使用了胀接工艺，另外为了方便进行整体铺锡，还特意把黄铜板的管孔附近设计工艺槽。
由于钎焊与胀接是互相矛盾的丁艺，胀接需冷收缩而铺锡要热膨胀，往往先胀接好的管口一经加热就出现松动现象，造成漏锡及接头强度降低，有些接头根本达不到使用要求，最后只得采取管口封死等措施，才能保证使用。
据了解，目前低温机械公司生产的冷却器，基本上每台都有出现此类情况，造成冷却效率下降。
即使采用这样复杂的工艺，接头的强度也还是比较低，大约只能承受左右，而油泵的最大供油压力为，这给装置的正常运行带来了隐患。
最后一点就是采用整体铺锡钎焊方式，产品外观质量较差。
因此，就迫切的要求找到一种既能提高接头的焊缝强度，又简便易于实现，同时又能降低成本的焊接工艺方法。
根据多收集资料、了解专业信息，从分析钢与紫铜的焊接性能入手笔，我们提出采用手工钨极氩弧焊工艺解决该接头强度及气密性的问题。
二．钢与紫铜的焊接性能分析1、钢与紫铜的焊接特点Fe与Cu的原子半径、点阵类型、晶格常数及外层电子数都比较接近，这对钢与紫铜之间的焊接比较有利。
但是，钢与紫铜的熔化焊接还有一定的难度，主要如下：(1).钢与铜的物理性能不同，熔点及线膨胀系数差异大。
紫铜的线膨胀系数大，在焊接过程中会产生较大的焊接应力。
(2).铜的导热系数是钢的8倍多，熔池的冷却速度比钢要大得多，氢的扩散逸出和水的上浮条件更为恶劣，形成气空的敏感性增大。
Φ10紫铜管与2mm304不锈钢插入式钨极氩弧焊HS201焊接工艺
Φ10紫铜管与2mm304不锈钢插入式钨极氩弧焊HS201焊接工艺徐明亮【摘要】结合实际,针对椎10紫铜管与2mm304不锈钢插入式钨极氩弧焊HS201焊接工艺进行了阐述.【期刊名称】《黑龙江科技信息》【年(卷),期】2019(000)001【总页数】2页(P159-160)【关键词】椎10紫铜管;2mm304不锈钢插入式钨极氩弧焊;HS201焊接工艺【作者】徐明亮【作者单位】江苏航运职业技术学院,江苏南通 226010【正文语种】中文【中图分类】TG441 概述紫铜管-不锈钢管板角接头广泛应用于各类冷却器，由于不锈钢的耐化学腐蚀和电化学腐蚀性能在钢材里面是最好的，铜及铜合金具有优良的导电性、导热性、延展性以及在某些介质中良好的抗腐蚀性能，两者连接一起能够最大限度地利用材料的各自优点，会收到意想不到的效果。
而且还能够符合不同部位处于不同的温度、压力、载荷、介质等工作条件。
复合构件不仅能满足使用性能的要求，而且在经济上也相当合理。
显然，把异种金属连接在一起形成整体部件，焊接常常是最好的方法，所以异种金属焊接技术就成了关键。
紫铜管-不锈钢焊接试件具有强度重量比高，承载大，疲劳性能好，有较好的抗腐蚀性。
世界各国的研究者对304不锈钢和紫铜管焊接进行了实验和理论分析，目前常用的焊接方法有氧乙炔焊、电阻对焊、钎焊及钨极氩弧焊等，生产中多数采用填充材料依然是银基铜焊丝和加环银衬垫。
由于银基铜焊丝熔化温度最窄、熔点低、抗电蚀、渗透性和韧性优良、流动性及润湿性良好的优点且可快速焊接成型，且含银量越高焊接越容易，在国外由于其先进而优良的焊接设备，对于紫铜管-不锈钢管板角接技术填充材料银的含量控制很低，而国内由于受先进材料的控制致使我们的焊接设备与国外先进焊接设备有一定的差距，如果按照国外的工艺要求焊接，铜管很容易烧穿，所以现阶段国内对于紫铜管-不锈钢管板角接技术填充材料银基铜焊丝含银量大多数都是很高才能达到工艺要求和使用要求，所以无论国内国外目前紫铜管-不锈钢管板角接利用银基铜焊丝加环银衬垫成本都是极高的。
不锈钢与铜焊接工艺和金相分析毕业论文
摘要本论文主要研究铜与不锈钢的焊接工艺，即异种材料的焊接工艺研究，为异种材料铜和不锈钢的焊接提供理论基础和试验基础。
主要采用的焊接方法为钨极氩弧焊(TIG)焊。
不锈钢与铜中含有合金元素(Ni，Si，V)和杂质(O，S，P)，在焊接过程中易形成各种低熔点共晶体和脆性化合物，严重削弱了金属在高温时的晶间结合力。
由于铜导热系数比不锈钢大得多，需采用大功率热源，因此热影响区宽，使接头承受较大应力，焊缝易产生热裂纹。
近缝区不锈钢一侧易产生渗透裂纹，其原因是由液态铜对钢有渗透作用和拉应力造成的。
通过焊接检验可知，焊缝具有良好的性能；经金相检验，焊缝部组织均匀；紫铜和紫铜熔合区过渡均匀，结合良好；紫铜与碳钢熔合线平直，无孔洞，且Cu和Fe相互之间有一定程度扩散，熔合区为冶金结合。
关键词：紫铜；不锈钢；焊接工艺；金相分析AbstractThis paper studies in copper and stainless steel welding technology, Namely dissimilar material of welding technology research for the dissimilar materials copper and stainless steel welding to provide the theoretical foundation and experimental basis. The mainly welding processec is tungsten inert gas arc welding (TIG)welding.Stainless steel and copper alloy containing elements (Ni, Si, V) and impurities (O, S, P), in the welding process in the formation of low-melting-eutectic and brittle compounds, severely weakening the metal in the temperature of crystallization binding force. thermal conductivity of copper due to greater than stainless steel, to use high-power heat, the heat-affected zone width, the larger joints under stress, thermal weld cracks easily. seam zone near the side of easy to produce stainless steel Crack infiltration, which is caused by the liquid steel with copper on infiltration and the tensile stress.Through welding inspection, we can see that Weld has a good performance, the metallographic examination, the internal organization of uniform weld; copper and copper fusion zone transition uniform with good copper and steel fusion line is straight, no holes, and the Cu and Fe to a certain extent between the spread of fusion zone for the metallurgical combine.Key words copper, stainless steel; welding technology; metallographic analysis目录摘要 (I)Abstract II第1章绪论11.1课题研究的目的与意义11.2不锈钢、铜的焊接性分析11.3 铜和不锈钢在国外的发展现状 (5)1.3.1 铜与其合金材料在国外的发展现状与应用领域 (5)1.3.2 不锈钢材料在国外的发展现状与应用领域51.4 异种金属材料焊接存在的技术问题与缺陷 (6)1.5 本章的主要研究容 (7)第2章实验方法设备与材料82.1 引言 (8)2.2 试材料选择 (8)2.3 焊接方法与设备的选择 (9)2.3.1 焊接方法的选择与工艺 (9)2.3.2 实验设备的选择 (14)2.4 本章总结 (15)第3章实验结果与分析163.1 焊接接头金相组织分析容 (16)3.2 试验结果与分析 (17)3.2.1 TIG焊实验结果与分析 (17)3.2.2 TIG焊焊接接头组织微观显示图 (19)3.3 本章总结21结论22致 23参考文献24附录126附录230第1章绪论1.1 课题研究的目的与意义随着经济的迅速发展和科学技术的不断进度，新材料、新工艺、新设备不断涌现，对零部件的性能提出了更高的要求。
钢与铜及其合金的焊接
钢和铜在高温时的晶格类型、晶格常数、原子半径等都很接近，这当然对焊接有利，但熔点、导热系数、膨胀系数等差异较大，给焊接造成一定的困难。
1.钢与铜及其合金的焊接性铜与钢的膨胀系数相差很多，而且铜-铁二元合金的结晶温度区间很大(约为300～400℃)，故在焊接时容易发生焊缝裂纹。
焊缝金属中含铁量在10～43%时，抗热裂性能最强。
液体铜或铜合金有可能向其所接触的近缝区的钢表面内渗透，并不断向微观裂口浸润深入，形成所谓的渗透裂纹[6]。
渗透裂纹可以是单个存在的，也可以是沿晶界发展而形成网状的。
实践证明，含镍、铝、硅的铜合金焊缝金属对钢的渗透较少，而含锡的青铜则渗透较严重。
含镍高于16%的铜合金焊缝在碳钢上不会造成渗透裂纹。
此外，钢的组织状态也对渗透裂纹有重要影响。
液态铜能浸润奥氏体而不能浸润铁素体，所以单相奥氏体钢容易发生渗透裂纹，而奥氏体-铁素体双相钢就不太容易发生渗透裂纹。
2.钢与铜及其合金的焊接工艺（1）熔焊大多数熔焊方法如气焊、手工电弧焊、埋弧焊、氩弧焊、电子束焊等都可以用于钢与铜及其合金的焊接。
待焊金属表面和焊丝表面都必须严格除油并清理直到露出金属光泽。
钢与紫铜焊接时，板厚大于3mm就需要开坡口，坡口形式与焊钢时相同。
X 形坡口不留钝边以保证焊透。
厚度3mm以上便可以采用埋弧焊。
手工电弧焊规范可参阅表1。
表1 钢与铜手工电弧焊规范不锈钢与铜焊接时，若采用不锈钢焊缝，则当焊缝含铜达到一定数量时会产生热裂纹。
若采用铜焊缝，则焊缝中含镍、铬、铁便会变硬变脆，或渗入不锈钢侧近缝区奥氏体晶界而使接头变脆。
只有采用与铜和铁都能无限固溶的镍或镍合金作填充金属才能保证良好的焊缝质量，达到较高的强度和塑性。
由于铜比不锈钢散热快得多，焊接时必须将电弧适当偏向铜侧。
（2）压焊铜与钢或铜合金在真空扩散焊是可获得优质接头，这种接头是由铜在铁中的固溶体与铁在铜中的固溶体组成共晶而形成的。
扩散焊的最佳焊接规范为：真空度0.1333～0.01333Pa，焊接温度900℃，压力49MPa，焊接时间20min。
紫铜与316L不锈钢脉冲激光焊微观组织及力学性能_李扬
铜和不锈钢薄板激光焊接过程的微观组织及界面扩 散的研究少 有 研 究 报 道。 本 文 对 铜／不 锈 钢 薄 板 激 光搭接焊过程的微观组织及力学性能进行了研究， 为工程应用提供了理论依据。
２ 实验条件及方法
紫铜／不锈钢激 光 搭 接 焊 （不 锈 钢 在 上，紫 铜 在 下 以 及 紫 铜 在 上 ，不 锈 钢 在 下 两 种 搭 接 方 式 ）实 验 采 用固体激光器 Ｎｄ：ＹＡＧ（ＪＫ２００３ＳＭ）。纯氩气作为 保护气体，保护气 体 流 速 为 ２０ ｍＬ／ｍｉｎ。 实 验 所 用 的材料为纯铜（Ｔ３）和 ３１６Ｌ 不 锈 钢，经 过 大 量 的 实 验 而 选 取 的 适 合 铜／不 锈 钢 的 尺 寸 分 别 为 ：铜 试 样 尺 寸为１００ｍｍ×２０ ｍｍ×０．４ ｍｍ；不 锈 钢 试 样 尺 寸 为 １００ ｍｍ×２０ ｍｍ×０．９ ｍｍ。 实 验 中 得 到 的 优 化 工艺 参 数 范 围 为：平 均 功 率 为 １５００ Ｗ，频 率 为 １００ Ｈｚ，焊 接 速 度 为 １０ ｍｍ／ｓ，峰 值 功 率 为 １６６７～ ３０００ Ｗ，脉冲持续时 间 为 ５～９ ｍｓ。 在 此 参 数 范 围 内 ，针 对 不 同 的 搭 接 方 式 ，分 别 进 行 了 ５ 组 实 验 。
激光焊接是利用高能量密度束流作为热源的高 度 精 密 的 焊 接 方 法 ［４－８］，具 有 能 源 密 度 高 且 集 中 、焊 缝 的 深 宽 比 大 、线 能 量 低 、焊 后 变 形 小 、可 控 性 好 、加 热及冷却速度快等 特 点，特 别 适 合 于 薄 板 高 质 量 高 速度的焊 接 ，可 ［９－１１］ 以 有 效 地 减 少 晶 粒 粗 大 现 象。 另 外 ，在 相 同 参 数 条 件 下 ，脉 冲 激 光 焊 与 连 续 激 光 焊 相比，脉冲形 式 的 激 光 能 够 获 得 更 大 的 熔 深 ， ［１２－１３］ 因 此 ，采 用 脉 冲 激 光 进 行 铜／不 锈 钢 薄 板 金 属 材 料 的 焊 接 。 目 前 ，国 内 外 对 铜／钢 异 种 金 属 焊 接 做 了 一 些 研究 ，但 ［１４－１７］ 是，研 究 主 要 是 针 对 铜 和 不 锈 钢 厚 板 的对接形式进行激 光 焊 接，主 要 集 中 在 激 光 斑 点 位 置 对 焊 缝 成 形 、焊 接 接 头 力 学 性 能 影 响 的 研 究 ，对 于
T2紫铜与1Cr17Ni2不锈钢火焰钎焊焊接工艺技术研究
·４４·材料开发与应用２００９年６月技术支持。
４．１工艺评定ＱＪｌ０２；试板为１２和ＩＣｒｌ７Ｎｉ，尺寸均为２５ｍｉｌｌ×２５焊接设备：焊炬Ｈ０１—６、焊嘴２号；ｌｎｌｎ×８０ｍｎｌ；钎焊材料：钎料ＨＬＡｇＣｄ２６—１６．７—１７、钎剂钎焊参数见表３。
表３火焰钎焊焊接参数焊前用汽油清洗零件，用砂纸清理焊接锈蚀和氧化膜。
采用中性焰内外焰往复摆动式加热所焊试件。
先加热铜，由铜向不锈钢过渡热量，以减少不锈钢的加热时间，避免不锈钢过烧。
加热时间约为１～２ｍｉｎ，温度为６３５～６７０℃。
试件加热后，将蘸有钎剂的钎料填满整个焊缝。
焊接时采用内焰，时间为２０～３０ｓ。
用外焰继续均匀加热１５～２０ｓ，以保证焊料充分流入焊缝内部。
４．２工艺评定试验结果（１）焊缝外观检验：焊缝成形饱满，无未熔合、气孔、夹渣、裂纹等缺陷；（２）力学性能试验：拉伸试验和剪切试验结果显示．焊缝接头强度大于母材Ｔ２的。
５工艺试验根据工艺评定结果，我们采用工艺评定的焊接参数，结合对三通管路结构的工艺性改进，进行了一组焊接工艺试验。
共１１套三通管路，经６ＭＰａ气压试验，保压２０ｍｉｎ，全数合格，符合产品气密性要求。
金相组织分析见图２，焊接接头钎料向母材扩散充分，钎缝和母材结合紧密，未出现剥离现象，结合力强度较高。
与渗漏产品的金相组织（图３）对比，不锈钢与铜材间出现明显的组织剥离现象．第２４卷第３期范宇洪等：Ｔ２紫铜与１Ｃｒｌ７Ｎｉ２不锈钢火焰钎焊焊接工艺技术研究‘４５·６焊接接头显微组织检测分析７结论经过分析和多次试验，我们配制了合适的浸蚀剂，如表４所示。
腐蚀时，先腐蚀钎料，后腐蚀母材，并注意每次蘸取少量浸蚀剂轻轻腐蚀，切忌过量以免造成腐蚀过头。
表４金相试样浸蚀剂材料浸蚀剂Ｔ２５％一１０％（质量浓度）硫酸与硝酸水溶液钎料１０％（质量浓度）过硫酸铵水溶液！竺！！Ｚ盟婆三氢丝丛主芝垫醒ｉＱ坚些垄！塑竺！显微组织见图４，图５，可见，焊缝处组织致密、母材成分均匀，无偏析及疏松等缺陷；钎料向母材扩散充分，结合紧密。
不锈钢和铜焊接 Microsoft Word 文档
1.钢的主要成份铁与铜在液态时无限固溶，固态时有限固溶,不形成金属间化合物。
由于铁和铜在高温时的晶格类型、晶格常数和原子半径都很接近，它们之间的焊接比较有利。
但由于两者之间的物理差异，给焊接造成许多困难。
液态铜或铜合金对近缝区钢的结晶界有较强的渗透作用，在拉应力的作用下易形成渗透裂纹。
单相奥氏体钢容易产生热裂纹，而奥氏体钢双相钢就不容易产生渗透裂纹 电弧焊焊接不锈钢与铜时，采用铜与铁都能无限固溶的镍或镍基合金作填充材料，能保证良好的焊接质量,采用纯铜焊丝或不锈钢焊丝会生产热裂纹和脆化。
不锈钢与铜的焊接时，由于铜比不锈钢的散热性比快得多，焊接时必需将电弧偏向铜母材一侧。
钢与铜及其铜合金的钎焊、摩擦焊、电阻焊(对焊、缝焊机)、或闪光焊以爆炸焊也具有相当好的焊接性，并能获得满意的焊接接头。
铜与不锈钢的焊接要视焊接方法的选择而有所不同。
杭州诚宇焊接设备有限公司专业生产全自动焊接设备。
焊接源选用弧焊(氩气、co2、等离子、埋弧焊机为主的自动焊接设备),焊接省时省力省成本。
更多请百度搜公司名。

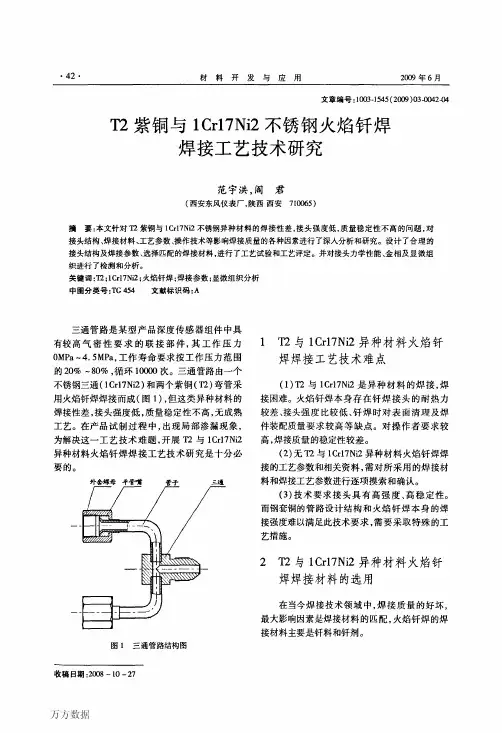

T2紫铜与1Cr17Ni2不锈钢火焰钎焊焊接工艺技术研究
