PLC变量的数据类型
PLC基本数据类型
PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业控制领域。
在PLC编程中，数据类型是非常重要的概念，它定义了变量的存储方式和可操作的数据范围。
本文将详细介绍PLC的基本数据类型及其特点。
1. 位（Bit）数据类型位是PLC中最基本的数据类型，它只能存储0或者1两个值。
在PLC编程中，位常用于表示开关、传感器等的状态，例如表示一个开关是否打开或者关闭。
2. 字节（Byte）数据类型字节是PLC中用于存储8个位的数据类型。
字节数据类型常用于存储ASCII码字符、整数等。
例如，一个字节可以存储一个英文字母或者一个整数的低8位。
3. 字（Word）数据类型字是PLC中用于存储16个位的数据类型。
字数据类型常用于存储整数、计数器等。
例如，一个字可以存储一个16位的整数。
4. 双字（Double Word）数据类型双字是PLC中用于存储32个位的数据类型。
双字数据类型常用于存储长整数、浮点数等。
例如，一个双字可以存储一个32位的整数或者一个32位的浮点数。
5. 布尔（Boolean）数据类型布尔数据类型是PLC中用于存储逻辑值（真或者假）的数据类型。
它只占用1位，可以表示开关状态、报警状态等。
布尔数据类型在逻辑运算中非往往用，例如用于控制逻辑判断、开关状态的判断等。
6. 整数（Integer）数据类型整数数据类型用于存储带符号的整数值。
在PLC编程中，整数数据类型常用于计数器、设备状态等的存储。
它的取值范围通常为-32768至32767。
7. 长整数（Long Integer）数据类型长整数数据类型用于存储带符号的32位整数值。
它的取值范围通常为-2147483648至2147483647。
长整数数据类型常用于存储较大的计数器值、时间戳等。
8. 浮点数（Float）数据类型浮点数数据类型用于存储带小数的数值。
在PLC编程中，浮点数数据类型常用于存储温度、压力等摹拟量数值。
S7-200数据类型
S7-200数据类型引言概述：S7-200是西门子推出的一款微型可编程逻辑控制器（PLC），在工业自动化领域得到广泛应用。
在S7-200编程中，数据类型是非常重要的概念，它定义了变量的类型和占用的内存空间。
了解S7-200的数据类型对于正确编写程序和优化内存利用至关重要。
一、基本数据类型1.1 位（Bit）：最小的数据单元，只能存储0或1。
1.2 字节（Byte）：8位组成，可存储0-255之间的整数。
1.3 字（Word）：16位组成，可存储0-65535之间的整数。
二、数值数据类型2.1 整型（Int）：16位有符号整数，范围为-32768到32767。
2.2 双字节整型（DInt）：32位有符号整数，范围为-2147483648到2147483647。
2.3 浮点型（Real）：32位浮点数，可表示小数和科学计数法。
三、定时器和计数器数据类型3.1 定时器（Timer）：16位定时器，以毫秒为单位，可用于延时控制。
3.2 计数器（Counter）：16位计数器，可用于计数和监控。
四、字符串数据类型4.1 字符串（String）：由字符组成的数据类型，可用于存储文字信息。
4.2 字符串数组（String Array）：多个字符串组成的数组，用于批量存储文字信息。
4.3 字符串指针（String Pointer）：指向字符串的指针，可用于动态操作字符串数据。
五、用户自定义数据类型5.1 结构体（Struct）：将不同类型的数据组合在一起，形成新的数据类型。
5.2 枚举（Enum）：定义一组相关的命名常量，便于程序理解和维护。
5.3 数组（Array）：存储相同类型的数据的集合，可提高程序的灵活性和可维护性。
结论：了解S7-200的数据类型对于编写高效、可靠的PLC程序至关重要。
通过掌握各种数据类型的特点和用途，程序员可以更好地利用内存资源，提高程序的执行效率和可维护性。
深入理解数据类型还可以帮助程序员更快速地定位和解决问题，提高工作效率和质量。
PLC基本数据类型
PLC基本数据类型PLC（可编程逻辑控制器）是一种专门用于自动化控制系统的设备，广泛应用于工业自动化领域。
在PLC编程中，数据类型是非常重要的概念，它定义了数据在内存中的存储方式和操作规则。
本文将详细介绍PLC的基本数据类型及其特点。
一、位（Bit）数据类型位数据类型是PLC中最基本的数据类型，它只能存储0或1两个值。
在PLC编程中，位数据类型常用于表示开关状态、触发信号等。
二、字节（Byte）数据类型字节数据类型是由8个位组成的数据类型，可以存储0-255之间的整数。
在PLC编程中，字节数据类型常用于表示输入输出模块的状态、通信数据等。
三、整数（Integer）数据类型整数数据类型用于存储整数值，可以表示正整数、负整数和零。
在PLC编程中，整数数据类型通常用于计数、计时等应用场景。
PLC中的整数数据类型一般分为有符号整数和无符号整数两种，有符号整数可以表示正负整数，而无符号整数只能表示正整数。
四、浮点数（Floating Point）数据类型浮点数数据类型用于存储实数值，可以表示小数和科学计数法表示的大数或小数。
在PLC编程中，浮点数数据类型常用于表示温度、压力、流量等模拟量值。
五、字符串（String）数据类型字符串数据类型用于存储字符序列，可以存储字母、数字、符号等。
在PLC编程中，字符串数据类型常用于存储设备名称、报警信息等文本数据。
六、布尔（Boolean）数据类型布尔数据类型用于存储逻辑值，可以表示真（True）或假（False）。
在PLC编程中，布尔数据类型常用于判断条件、控制开关等。
七、定时器（Timer）数据类型定时器数据类型用于实现时间控制，可以设置定时时间和判断定时器是否到达设定时间。
在PLC编程中，定时器数据类型常用于控制延时操作、定时触发等。
八、计数器（Counter）数据类型计数器数据类型用于实现计数功能，可以设置计数上限和判断计数器的值。
在PLC编程中，计数器数据类型常用于计数操作、统计功能等。

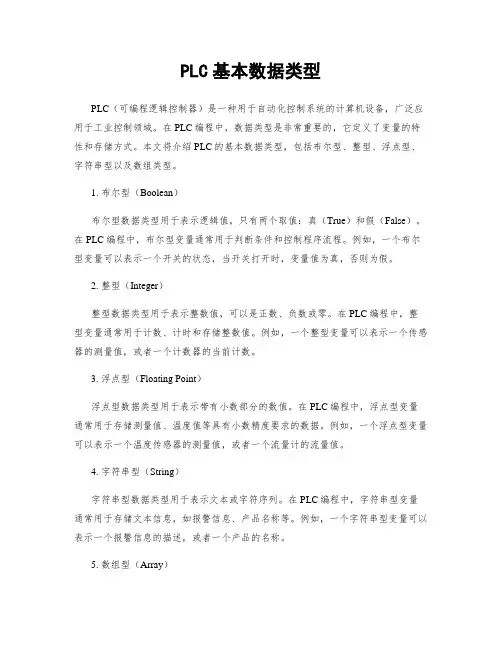

PLC基本数据类型
PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的计算机设备，广泛应用于工业控制领域。
在PLC编程中，数据类型是非常重要的，它定义了变量的特性和存储方式。
本文将介绍PLC的基本数据类型，包括布尔型、整型、浮点型、字符串型以及数组类型。
1. 布尔型（Boolean）布尔型数据类型用于表示逻辑值，只有两个取值：真（True）和假（False）。
在PLC编程中，布尔型变量通常用于判断条件和控制程序流程。
例如，一个布尔型变量可以表示一个开关的状态，当开关打开时，变量值为真，否则为假。
2. 整型（Integer）整型数据类型用于表示整数值，可以是正数、负数或零。
在PLC编程中，整型变量通常用于计数、计时和存储整数值。
例如，一个整型变量可以表示一个传感器的测量值，或者一个计数器的当前计数。
3. 浮点型（Floating Point）浮点型数据类型用于表示带有小数部分的数值。
在PLC编程中，浮点型变量通常用于存储测量值、温度值等具有小数精度要求的数据。
例如，一个浮点型变量可以表示一个温度传感器的测量值，或者一个流量计的流量值。
4. 字符串型（String）字符串型数据类型用于表示文本或字符序列。
在PLC编程中，字符串型变量通常用于存储文本信息，如报警信息、产品名称等。
例如，一个字符串型变量可以表示一个报警信息的描述，或者一个产品的名称。
5. 数组型（Array）数组型数据类型用于表示多个相同类型的变量组成的集合。
在PLC编程中，数组型变量通常用于存储一组相关的数据，如传感器阵列的测量值。
例如，一个数组型变量可以表示一个温度传感器阵列的测量值，或者一个按钮组的状态。
总结：PLC的基本数据类型包括布尔型、整型、浮点型、字符串型和数组型。
布尔型用于表示逻辑值，整型用于表示整数值，浮点型用于表示带有小数部分的数值，字符串型用于表示文本或字符序列，数组型用于表示多个相同类型的变量组成的集合。
在PLC编程中，选择合适的数据类型可以提高程序的可读性和可靠性，进而提高系统的稳定性和效率。

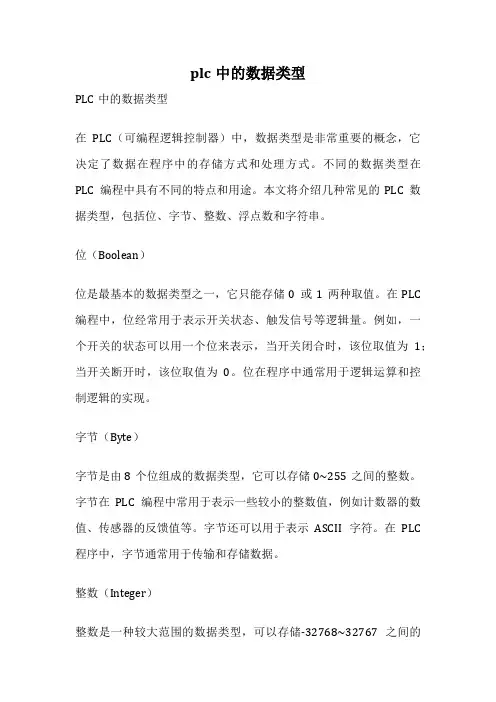

plc中的数据类型
plc中的数据类型PLC中的数据类型在PLC（可编程逻辑控制器）中，数据类型是非常重要的概念，它决定了数据在程序中的存储方式和处理方式。
不同的数据类型在PLC编程中具有不同的特点和用途。
本文将介绍几种常见的PLC数据类型，包括位、字节、整数、浮点数和字符串。
位（Boolean）位是最基本的数据类型之一，它只能存储0或1两种取值。
在PLC 编程中，位经常用于表示开关状态、触发信号等逻辑量。
例如，一个开关的状态可以用一个位来表示，当开关闭合时，该位取值为1；当开关断开时，该位取值为0。
位在程序中通常用于逻辑运算和控制逻辑的实现。
字节（Byte）字节是由8个位组成的数据类型，它可以存储0~255之间的整数。
字节在PLC编程中常用于表示一些较小的整数值，例如计数器的数值、传感器的反馈值等。
字节还可以用于表示ASCII字符。
在PLC 程序中，字节通常用于传输和存储数据。
整数（Integer）整数是一种较大范围的数据类型，可以存储-32768~32767之间的整数。
整数在PLC编程中用于存储较大的整数值，例如计时器的数值、温度传感器的反馈值等。
整数可以进行加减乘除等数学运算，也可以和位、字节等数据类型进行逻辑运算。
浮点数（Float）浮点数是一种带有小数点的数据类型，可以存储小数值。
在PLC编程中，浮点数通常用于表示测量值、控制参数等带有小数部分的数据。
浮点数可以进行各种数学运算，如加减乘除、取余等。
浮点数在工业控制中具有重要的应用价值，可以更精确地表示和处理数据。
字符串（String）字符串是由若干个字符组成的数据类型，可以存储文本信息。
在PLC编程中，字符串通常用于表示设备名称、报警信息、操作说明等文本内容。
字符串可以进行拼接、比较、查找等操作，方便程序对文本信息进行处理。
字符串在人机界面和报警系统中有广泛的应用。
总结在PLC编程中，不同的数据类型各有其特点和用途，合理选择数据类型可以提高程序的效率和可靠性。
西门子数据类型
西门子数据类型1. 概述西门子数据类型是指在西门子PLC（可编程逻辑控制器）中使用的数据类型。
PLC是一种用于自动化控制的电子设备，它通过读取输入信号，执行程序逻辑，然后产生输出信号来控制机器或者工艺过程。
在PLC编程中，数据类型是用于定义变量的一种方式，它确定了变量的存储方式和可用的操作。
2. 常见的西门子数据类型2.1 位（BOOL）位是最基本的数据类型，它只能存储0或者1。
在PLC程序中，常用于表示开关状态、触发信号等。
2.2 字节（BYTE）字节是由8个位组成的数据类型。
它可以存储8位的二进制数据，范围从0到255。
在PLC程序中，常用于表示一个字节大小的数据。
2.3 字（WORD）字是由16个位组成的数据类型。
它可以存储16位的二进制数据，范围从0到65535。
在PLC程序中，常用于表示一个字大小的数据。
2.4 双字（DWORD）双字是由32个位组成的数据类型。
它可以存储32位的二进制数据，范围从0到4294967295。
在PLC程序中，常用于表示一个双字大小的数据。
2.5 整数（INT）整数是用于存储有符号整数的数据类型。
它可以存储范围从-32768到32767的整数值。
2.6 无符号整数（UINT）无符号整数是用于存储无符号整数的数据类型。
它可以存储范围从0到65535的整数值。
2.7 长整数（DINT）长整数是用于存储有符号长整数的数据类型。
它可以存储范围从-2147483648到2147483647的整数值。
2.8 无符号长整数（UDINT）无符号长整数是用于存储无符号长整数的数据类型。
它可以存储范围从0到4294967295的整数值。
2.9 浮点数（REAL）浮点数是用于存储浮点数的数据类型。
它可以存储范围从-3.4E38到3.4E38的浮点数值。
2.10 双精度浮点数（LREAL）双精度浮点数是用于存储双精度浮点数的数据类型。
它可以存储范围从-1.7E308到1.7E308的浮点数值。
西门子数据类型
西门子数据类型在西门子PLC编程中，数据类型是非常重要的概念。
数据类型定义了变量的特性，包括变量的大小、范围和存储方式等。
正确使用数据类型可以提高程序的效率和可靠性。
在本文中，我们将介绍一些常用的西门子数据类型及其使用方法。
1. 位数据类型（BOOL）：位数据类型用于表示开关量信号，只能取0或1两个值。
在PLC编程中，常用于表示开关状态、报警信号等。
例如，我们可以定义一个位数据类型的变量来表示一个开关的状态：VARSwitchStatus: BOOL;2. 字节数据类型（BYTE）：字节数据类型用于存储8位二进制数据。
在PLC 编程中，常用于表示8位的数据，如ASCII码、传感器的模拟量值等。
例如，我们可以定义一个字节数据类型的变量来存储一个传感器的模拟量值：VARSensorValue: BYTE;3. 整数数据类型（INT）：整数数据类型用于存储16位有符号整数。
在PLC 编程中，常用于表示计数器、计时器等。
例如，我们可以定义一个整数数据类型的变量来表示一个计数器的值：VARCounterValue: INT;4. 双字数据类型（DINT）：双字数据类型用于存储32位有符号整数。
在PLC 编程中，常用于表示较大范围的计数器、计时器等。
例如，我们可以定义一个双字数据类型的变量来表示一个较大范围的计数器的值：VARLargeCounterValue: DINT;5. 实数数据类型（REAL）：实数数据类型用于存储32位浮点数。
在PLC编程中，常用于表示模拟量值、PID控制器的输出等。
例如，我们可以定义一个实数数据类型的变量来表示一个传感器的模拟量值：VARAnalogValue: REAL;6. 字符串数据类型（STRING）：字符串数据类型用于存储文本数据。
在PLC 编程中，常用于表示文本信息、报警信息等。
例如，我们可以定义一个字符串数据类型的变量来存储一个报警信息：VARAlarmMessage: STRING(50);7. 数组数据类型：数组数据类型用于存储多个相同类型的数据。
西门子数据类型
西门子数据类型引言概述：西门子数据类型是指在西门子PLC（可编程逻辑控制器）编程中所使用的数据类型。
这些数据类型在PLC编程中起到了重要的作用，能够帮助工程师们更好地处理和管理数据。
本文将详细介绍西门子数据类型的五个方面，包括基本数据类型、数组、结构体、枚举和用户自定义数据类型。
一、基本数据类型：1.1 位（BOOL）类型：用于表示开关状态，取值为0或1。
1.2 字节（BYTE）类型：用于存储8位二进制数据。
1.3 整数（INT）类型：用于存储带符号整数，取值范围为-32768到32767。
二、数组：2.1 一维数组：用于存储相同类型的多个元素，通过索引访问。
2.2 二维数组：用于存储表格状的数据，通过行列索引进行访问。
2.3 多维数组：用于存储更复杂的数据结构，可以有多个维度。
三、结构体：3.1 定义结构体：通过定义不同类型的变量组成的结构体，可以表示一组相关的数据。
3.2 访问结构体成员：通过结构体变量名和成员名来访问结构体中的数据。
3.3 结构体数组：可以将结构体类型的变量组成数组，用于存储多个结构体对象。
四、枚举：4.1 定义枚举：通过枚举关键字定义一组具有相同特性的常量。
4.2 枚举值的赋值：可以为枚举值手动赋值，也可以自动赋值。
4.3 使用枚举：通过枚举类型来声明变量，可以更直观地表示某个变量的取值范围。
五、用户自定义数据类型：5.1 类型别名：通过关键字TYPE定义一个新的数据类型别名。
5.2 类型转换：可以将不同类型的数据进行转换，方便数据的处理和运算。
5.3 数据类型的选择：在PLC编程中，根据实际需求选择合适的数据类型，以提高程序的效率和可读性。
结论：西门子数据类型在PLC编程中起到了至关重要的作用。
通过使用不同的数据类型，工程师们可以更好地管理和处理数据，提高程序的可靠性和效率。
熟练掌握西门子数据类型的特性和使用方法，对于PLC编程人员来说是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P L C变量的数据类型
一、标准数据类型
1.1.布尔型数据类型
布尔型变量可被赋予“TRUE”真或“FALSE”假。
这个值为逻辑量，占用1 位存储空间。
1.2.整型数据类型
整型变量可以是BYTE、WORD、DWORD、SINT、USINT、INT、UINT、DINT 和UDINT。
注意，当较长的数据类型转换为较短的数据类型时，会丢失高位信息
1.3.实型数据类型
REAL 和LREAL 是浮点数，用于显示有理数。
可以显示十进制数据，包括小数部分。
也可以被描述成指数形式。
REAL 是32 位浮点数，LREAL 是64 位浮点数。
举例
R1:REAL:=1.64e+009
1.4.字符串型数据
STRING 型变量的声明部分在圆括号里指定了字符的数量。
如果不说明大小，缺省的
大小是80 个。
举例
35 个字符的字符串声明：
str1：STRING(35) := ‘This is a string’;
1.5.时间型数据类型
时间型变量分为DATE、TIME、TOD、DT 几种，用于输入时间数据。
二、自定义数据类型
2.1.数组
数组定义的语法格式：
<数组名> : ARRAY [<L1>..<U1>,<L2>..<U2>,<L3>..<U3>] OF <基本数据类型>;
2.2.指针
程序运行时，变量地址和功能块地址保存在指针中。
指针定义的语法格式：
<指针名> : POINTER TO <数据类型/功能块>;
指针可以指向任意的数据类型、功能块和自定义类型。
地址运算符ADR 用于把变量或功能块的地址赋给指针。
在指针后面增加取内容运算符“^”，可以获取指针所指的内容。
2.3.枚举
枚举是一种用户自定义的数据类型，由一些字符常量所组成。
这些常量被称为枚举值。
枚举定义的语法格式：
TYPE <标识符> : (<Enum_0>, <Enum_1>, ..., <Enum_n>);
END_TYPE
如果枚举值没有初始化，则从0 开始计数。
注意，在一个枚举型变量中，或在同一程序的所有枚举型变量中，不能两次使用相同的枚举值，如下例所示。
2.4.结构
在对象组织器的数据类型选项卡中，以对象的形式来创建结构变量。
结构变量以关键
字TYPE 和STRUCT 开始，以关键字END_STRUCT 和END_TYPE 结束。
