2020-2021中考化学复习金属与酸反应的图像专项易错题含答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
故选B。
2．如图所示四个图像，分别对应四个过程，其中不正确的是 A ．向一定量的锌中加入足量的稀盐酸B ．向一定量硫酸铜溶液中加入足量的铁C ．足量锌、铁中分别加入等质量、等质量分数的稀硫酸D ．等质量的锌和铁中分别加入足量等质量分数的稀硫酸【答案】B【解析】【分析】【详解】A 、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；B 、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，44=Fe+CuSO FeSO +Cu ，每56g 固体铁加入置换出64g 铜单质，反应后固体质量增加，溶液的质量减小，反应完后不再减小，符合题意；C 、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意；D 、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质量相同，根据反应方程式：22Zn+2HCl=ZnCl +H ↑22Fe+2HCl=FeCl +H ↑每生成2g 氢气需要锌的质量为65g ，需要铁的质量为56g ，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。
故选B 。
3．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。
【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
4．下列图像能正确反映其对应的实验操作的是A．向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量B．相同质量的铁和锌分别与质量分数相同的足量稀盐酸反应C．向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量D．用两份等质量、等浓度的过氧化氢溶液制氧气,其中一份加入少量MnO2【答案】B【解析】【分析】【详解】A、向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铁反应会生成氢氧化铁沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象错误；B、锌的活动性比铁强，反应速率快，反应时间短；由于盐酸是足量的，铁的相对原子质量小于锌的相对原子质量，要生成等质量的氢气，需要的铁就较少，所以相同质量的锌铁与足量的盐酸反应时，铁生成的氢气多，水平线靠上，故选项图象正确；C、向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钡反应生成碳酸钡白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，溶液显碱性，pH大于7，故选项图象错误；D、用两份等质量、等浓度的过氧化氢溶液制氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
故选B。
5．下列图象不能正确反映对应变化关系的是（）A．某温度时，向一定量的饱和石灰水中加入少量生石灰B．加热氯酸钾与二氧化锰的混合物制氧气C．向等质量、等质量分数的稀硫酸中分别加入镁、铝至过量D．向氯化钠的饱和溶液中不断地加入硝酸钾【答案】D【解析】【分析】【详解】A 、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故正确；B 、氯酸钾在二氧化锰的催化作用下加热生成氯化钾和氧气，生成的逸散到空气中，所以固体中氧元素的质量分数减小，由于二氧化锰中含有氧元素，所以最终氧元素质量分数不为0，故正确；C 、足量的金属与等质量、等质量分数的稀硫酸反应时生成氢气的质量是相等的，因为质量相等的同浓度的稀硫酸中氢元素的质量相等，根据化学方程式：2Al+3H 2SO 4═Al 2（SO 4）3+3H 2↑、Mg+H 2SO 4═MgSO 4+H 2↑，完全反应参加反应的镁的质量大于铝的质量，故正确；D 、向氯化钠的饱和溶液中不断地加入硝酸钾，硝酸钾会溶解，溶液质量增加，氯化钠的质量不变，根据溶液的质量分数=100% 溶质的质量溶液的质量，所以氯化钠的质量分数会不断减小，直至硝酸钾在溶液中达到饱和，故错误。
故选：D 。
6．相同质量的Mg 、Fe 、Zn 三种金属，分别与足量的、质量相同、质量分数相同的稀H 2SO 4充分反应，生成氢气与消耗稀H 2SO 4的质量关系见图，分析图象所得的结论中，错误的是A ．三种金属的活动性顺序：Mg>Zn>FeB ．三种金属的相对原了质量：Mg<Fe<ZnC ．三种金属消耗稀H 2SO 4的质量:Mg>Fe>ZnD ．三种金属与稀H 2SO 4反应后溶液的质量：Mg<Fe<Zn【答案】A【解析】【分析】【详解】A 、由图中信息不能判断三种金属的活动性顺序，该选项说法不正确；B 、三种金属和稀硫酸反应生成的硫酸盐中金属元素的化合价都是+2，生成氢气质量越小，金属相对原子质量越大，由图中信息可知，生成氢气质量由小到大的顺序是锌、铁、镁，因此三种金属的相对原子质量：Mg＜Fe＜Zn，该选项说法正确；C、生成氢气质量越大，消耗硫酸质量越大，因此三种金属消耗稀H2SO4的质量：Mg＞Fe ＞Zn，该选项说法正确；D、生成氢气质量越大，反应后形成溶液质量质量越小，因此三种金属与稀H2SO4反应后溶液的质量：Mg＜Fe＜Zn，该选项说法正确。
故选A。
【点睛】等质量不同的金属与足量的酸反应，产生氢气质量与金属的化合价金属的相等原子质量成正比。
7．下列4个图像中，能正确反映相关变化关系的是A．加热一定质量的高锰酸钾固体B．一定量的硫粉与过量的氧气在密闭容器中充分反应C．向等质量、等浓度的稀盐酸中分别加入足量锌粉、镁粉D．向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸【答案】C【解析】【分析】【详解】A、高锰酸钾分解生成锰酸钾、二氧化锰和氧气，锰元素到了锰酸钾和二氧化锰中，锰元素质量没变，由于生成了氧气，反应后固体质量在不断减少，所以锰元素的质量分数在不断增大，当反应完毕后，锰元素质量分数不变，故选项错误；B、一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应，硫完全反应，剩余硫粉质量为零，故选项错误；C、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g 镁反应生成氢气2g；锌与盐酸反应生成氯化锌和氢气；化学反应方程式为：Zn+2HCl=ZnCl2+H2↑，即每65g锌反应生成氢气2g,。
向两份等质量等浓度的稀盐酸中分别加入足量的锌粉和镁粉时，刚开始相同质量的金属，生成氢气的质量为镁大于锌，在图中表示为相同的横坐标时，镁的图像位于锌上方；由于锌和镁过量，因此生成氢气的质量决定于稀盐酸，又因为稀盐酸是两份等质量等浓度的稀盐酸，因此生成氢气的质量相等，故选项正确；D、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g 镁反应生成氢气2g；铁与盐酸反应生成氯化亚铁和氢气；化学反应方程式为：Fe+2HCl= Fe Cl2+H2↑，即每56g铁反应生成氢气2g。
根据题中的叙述可知，横坐标代表的是稀盐酸的质量，而不是反应时间，向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸，所以对于酸来说刚开始滴加，金属是过量的，铁和镁产生的氢气一样多，随着反应的进行，生成相同质量的氢气，消耗铁的质量比较大，所以铁先反应完，然后另一种金属会继续反应，故选项错误。
故选C。
【点睛】排在金属活动性顺序中前面的金属一般能把排在后面的金属从其盐溶液里置换出来；在金属活动性顺序中只要排在前面的金属就能把排在后面的金属从其盐溶液中置换出来。
8．下列图像能正确反映对应变化关系的是（）A．①是将足量的镁片和铁片分别和等质量、等溶质质量分数的稀硫酸混合B．②是向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸C．③是向HCl与Na2SO4混合溶液中加入Ba（OH）2溶液D．④是用等质量、等浓度的双氧水分别制取氧气【答案】A【解析】【分析】【详解】A、根据题意可知，将足量的镁片和铁片放入到等质量、等溶质质量分数的稀硫酸中，则金属有剩余，酸完全被消耗。
则金属与酸反应时，生成的氢气的质量等于参加反应的酸中氢元素的质量。
由于酸的量相同，金属过量，则生成的氢气的质量相等。
而又因为镁的活动性比铁强，所以镁与硫酸反应速率比较快，反应时间短。
2020-2021中考化学易错题专题复习-金属与酸反应的图像练习题含答案
一、中考初中化学金属与酸反应的图像1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。
则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。
2020-2021中考化学培优 易错 难题(含解析)之金属与酸反应的图像含详细答案
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
2020-2021备战中考化学复习金属与酸反应的图像专项易错题及答案解析
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
2020-2021中考化学 金属及酸碱盐反应的图像 培优 易错 难题练习(含答案)及答案
一、中考初中化学金属及酸碱盐反应的图像1．只含一种杂质的硫酸溶液M,加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是A．M中一定含有碳酸钠B．图中ab间(不含a、b两点)滴入酚酞溶液变红色C．bc 段表示沉淀部分消失，有气泡产生D．d点溶液中的溶质为两种【答案】B【解析】【分析】稀硫酸和氢氧化钡反应生硫酸钡沉淀和水，硫酸钡不溶于稀盐酸中，稀盐酸和氢氧化钡反应生成氯化钡和水。
根据题意，只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，开始沉淀增加，然后沉淀不变，最后沉淀减少一部分，然后保持不变。
【详解】A、M中一定不含有碳酸钠，因为是硫酸和碳酸钠二者反应生硫酸钠和水、二氧化碳，不能共存，不符合题意；B、ab过程中沉淀不变，说明加入的盐酸与过量的氢氧化钡反应，氢氧化钡显碱性，故图中ab间（不含a、b两点）滴入酚酞溶液变红色，符合题意；C、bc段表示沉淀部分消失，因为溶液中不可能存在碳酸根，故沉淀中没有碳酸盐沉淀，故无气泡产生，不符合题意；D、d点溶液中有溶于盐酸的沉淀与盐酸反应生成的盐，有盐酸与剩余的氢氧化钡反应生成的氯化钡，还可能有剩余的盐酸，故溶质不少于两种，不符合题意。
故选B。
2．下列图像分别与选项中的操作相对应，其中不合理的是A ．向MnO 2中加入过氧化氢溶液B ．向一定量硫酸铜溶液中加入铝C ．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D ．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D 【解析】 【分析】 【详解】A 、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A 正确；B 、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3Cu Al SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B 正确；C 、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C 正确；D、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D不正确。
2020-2021中考化学复习金属与酸反应的图像专项易错题及答案解析
一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
2．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是()A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象A．A B．B C．C D．D【答案】C【解析】【分析】等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。
【详解】A、等质量的镁、铝、锌、铁与足量酸反应，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；B、等质量的镁、铝、锌、铁与足量酸反应，反应的酸质量相等时生成氢气质量相等，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；C、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，由于镁比铝活泼，铝比锌活泼，锌比铁活泼，因此反应时间由短到长的顺序是镁、铝、锌、铁，该选项对应关系正确；D、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，当金属质量相等时，生成氢气质量由大到小是顺序是铝、镁、铁、锌，该选项对应关系不正确。

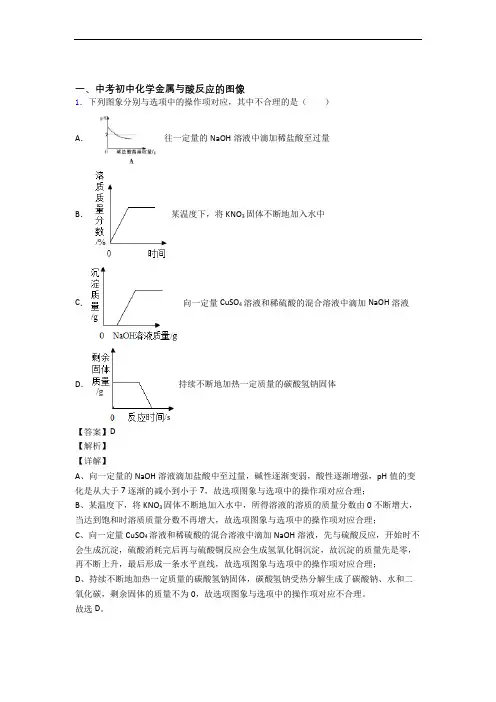

2020-2021中考化学易错题精选-金属与酸反应的图像练习题附答案解析
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。
2020-2021中考化学金属及酸碱盐反应的图像(大题培优 易错 难题)附答案解析
一、中考初中化学金属及酸碱盐反应的图像1．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入Zn ，溶液质量与加入Zn 的质量关系，如右图所示，下列说法正确的是A ．a 点溶液中的溶质有2种B ．c 点溶液中溶质为Zn(NO 3)2、Cu(NO 3)2C ．取d 点的固体，加入稀盐酸，无气泡产生D ．若取a~b 段溶液，滴加稀盐酸，有白色沉淀【答案】D【解析】【分析】在金属活动性顺序中，Zn ＞Cu ＞Ag ，向一定质量AgNO 3和Cu （NO 3）2的混合溶液中加入Zn ，与两种溶质依次发生反应的化学方程式为：()32Zn +2AgNO =+2AgZn NO 65216所以析出银的过程是溶液质量减少的过程；()()22Zn =+Cu+Cu NO Zn NO 6564 所以析出铜的过程是溶液质量增加的过程。
【详解】A 、在a 点时，硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，溶质是三种，故A 错误；B 、c 点时硝酸铜恰好完全反应，溶液中只有硝酸锌，故B 错误；C 、取d 点的固体，有过量的锌，在加入稀盐酸，有气泡产生，故C 错误；D 、a ～b 段硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，滴加稀盐酸，有氯化银白色沉淀，故D 正确。
故选D 。
2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
2020-2021中考化学易错题精选-金属与酸反应的图像练习题含答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C。
2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
2020-2021精选中考化学易错题专题复习金属与酸反应的图像附详细答案
一、中考初中化学金属与酸反应的图像1．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
2．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【答案】B【解析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
2020-2021精选中考化学易错题专题复习金属与酸反应的图像附答案
一、中考初中化学金属与酸反应的图像1．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。
故选C 。
2．下列所示的四个图像，能正确反映对应变化关系的是A ．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B ．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C ．向一定量的氢氧化钠溶液中 滴加pH=3的稀盐酸D ．向一定量的含有 盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
