力力的图示和示意图
力的三要素,力的图示,力的作用效果
力第一课时教学目标：1 能描述力的概念。
知道物体间力的作用是相互的。
2 能说出力的作用效果。
讲解一力的概念1 力是物体对物体的作用。
举例我推墙壁，压路机压实路面，推土机推土2 物体之间发生力的作用的时候，一定存在施加力的物体和接受力的物体。
也就是有施力物体和受力物体。
思考，单独一个物体会有力的作用吗？在有力作用的时候至少有几个物体？两个物体之间要有力的作用，一定得接触吗？不一定，吸铁石吸引磁铁。
练一练马拉车前进时，马对车是否有力的作用？车对马是否有力的作用？施力物体和受力物体分别是什么？讲解二物体间力的作用是相互的实验：两个带同种电荷的泡沫小球A B相互靠近时，会发生？是A排斥B,还是B排斥A?还是他们互相排斥而分开？我推墙壁的同时也感受到墙壁对我有一个推力。
穿溜冰鞋的两个小朋友甲乙，甲推乙的同时自己也会后退，说明他在推对方的同时对方也推他。
所以物体间力的作用是相互的。
也就是说力总是成对出现的，这对力叫作用力和反作用力。
判断有的同学说，施力物体本身也就是受力物体，对不对？练习穿溜冰鞋的两个小朋友甲乙，甲推了乙一下则A甲静止，乙后退 B 甲后退，乙静止C甲乙同时后退D甲乙都保持静止以上例子，你可以分出谁是施力物体，谁是受力物体吗？能区分哪个力是作用力哪个力是反作用力吗？1 在湖水中划船时，使船前进的力是（）A水对桨的推力B人对船的推力C水直接对船的推力D人对桨的推力2 手握绳子从井中提水，手收到竖直向下的力，此拉力的施力物体是A水桶 B 水C绳子 D手2 甲乙两队拔河比赛,甲队胜,若不急绳子的质量,下列说法正确的是；A甲对拉绳子的力大于乙队拉绳子的力.B甲队对地面的摩擦力大于乙队对地面的摩擦力.C甲乙两队与地面间的最大静摩擦力大小相同,方向相反.D甲乙两队拉绳子的力相等总结：相互作用力的特点是：方向相反，大小相等，作用在同一条直线上，作用在不同的物体上。
讲解三力的作用效果实验手压矿泉水瓶壁，手拉橡皮筋，橡皮筋被拉长说明力可以改变物体的形状实验运动员将铅球推出飞来的足球被守门员接住运动员拦网将扣过来的排球挡了回去说明力能改变物体运动的快慢，也能改变物体运动的方向，即能改变物体运动的状态练一练1 下列各运动中属于运动状态不变的是A物体做匀速圆周运动B被扔出的手榴弹在空中运动C小球从空气中自由落下D木块从斜面上匀速滑下2 物体运动状态的改变包括物体______________或______________的改变。
力的图示和力的示意图(共16张PPT)
二、力的图示
沿力的方向画一条线段，线段的 长短表示力的大小．
在线段的末端画个箭头表示力 的方向．
用线段的起点（或终点）表示
力的作用点．一般用起点表示力的 作用点
有时为了精确表示力的大小，还 要在图中附上比例线段，指出某一长 度表示多少牛的力．
力２的、三 作要力素的：图大示小时、要方注向意、作用点。
。
2、沿斜面30 向上拉小 力２的）概 设念标：度力(标是度一选个取物要体合对理另，一一个般物使体线的段作的用长。度为标度值的2-5倍为宜)
木这箱时重 只5需0在0N物，体画上出把地力面的对作木用箱点的和托方力向和表木示箱出对来地，面这的样压的力图的叫图做示力。的示意图。
F=80N
20N
１、作法 １）找受力物体
F=200N
２）设标度(标度选取要合理，一般使线段的长度 为标度值的2-5倍为宜)
３）定作用点、画射线
４）按标度截取线段
５）标箭头
６）标明力的大小和单位
２、作力的图示时要注意
１）线段的起点（或终点）表示力的作 用点，必须画在受力物体上。
50N ２）箭头方向必须与力的方向一致
用物线体段 间的力起的点作（用或是终相点互）的表示力的作用点．一般用起点表示力的作用点
车的力为100牛，画力 ２）设标度(标度选取要合理，一般使线段的长度为标度值的2-5倍为宜)
的图示。
举例：常见的力的图示的画法
5N
10N
F压= 30N 10N
F = 20N
F = 40N
三、力的示意图
在许多情形下，我们只是关心力 的方向和作用点，而不太关心力的 大小。这时只需在物体上把力的作 用点和方向表示出来，这样的图叫 做力的示意图。
(完整)高中物理必修1第三章相互作用思维导图
互
作
常见的 三种力
弹力
用
大小 胡克定律 F=kx 平衡法 牛顿第二定律法 牛顿第三定律过渡
方向 作用点
与施力物体的形变方向相反
在接触点（接触力）
面 与面（切面）垂直且指向受力物体。 绳 沿绳背离受力物体（指向绳收缩的方向）。 杆 不一定沿杆（具体问题具体分析）
常见弹力 拉力 推力
压力 支持力
摩擦力
产生 大小 方向
共点力 共同作用在同一点，或力的作用线交于一点。（力的合成与分解针对共点力）
运算法则 平行四边形定则 三角形定则 正交分解
力的运算
力的合成 |F1|-|F2|≤F 合≤F1+F2 分解原则 任何一个力都有无数的分解方式，通常要根据实际效果分解
力的分解
已知一个分力大小方向 已知两个分力的方向
有唯一解 有唯一解
产生 由于地球的吸引而使ቤተ መጻሕፍቲ ባይዱ体受到的力。
重力
大小 方向
G=mg 纬度越高 g 越大，地势越高 g 越小。通常 g=9.8N/kg 竖直向下，非垂直向下，不一定沿地球半径方向。
作用点 重心：与物体形状和质量分布有关，质量分布均匀、开
关形状规则的物体，重心在几何中心。不一定在物体上。
相
产生 发生弹性形变的物体由于要恢复原状，对与它接触的物体产生的力。
分解类型 已知两个分力的大小
实验：验证平行四边形定则。
已知一个分力的大小 F2 和另一个分力的方向θ
F2<Fsinθ F2＝Fsinθ Fsinθ<F2<F F2≥F
有无数解 无解
有唯一解 有两种解 有唯一解
两个相互接触的物体，当它们发生相对运动或具有相对运动趋势时， 在接触面上产生的阻碍相对运动或相对运动趋势的力。 静摩擦力 0<Ff<Ffm 平衡法 牛顿第二定律法 牛顿第三定律过渡
力力的概念力的图示矢量和标量三
A B
推力 作用 A 在__ 点更 容易 把门 推开
推门时力作用在不同的地方 所用的力不同
力的作用效果 与力的作用点 有关
影响力的作用效果的因素：
1、力的大小 2、力的方向 3、力的作用点 这三个因素也叫力的三要素 也就是说：只有力的三个要素 都不变，力的作用效果才不变。
二、力的图示 1. 力的三要素 大小、方向、作用点。
上一页 下一页
目 录 退 出
C. 力的作用效果只取决于力的大小和方向，与力的作 用点无关
D. 力作用在物体上，一定会使物体运动状态发生改变。
上一页
下一页
目 录
退 出
F F
2. 力的图示 为了形象、直观地表达力，我们可用 一根带箭头的线段来表示力的大小和方向。这种表示力 的方法叫做力的图示。
上一页
下一页
目 录
退 出
3. 画力的图示的步骤
20 N F
（1）选定标度（用线段的长度表示多少牛的力）； （2）从作用点沿力的方向画一条线段，根据选定的 标度和力的大小按比例确定线段的长度，并在线段上加 上刻度； （3）在线段的末端加箭头表示力的方向，箭尾在力 的作用点上，力的方向所沿的直线叫力的作用线。
上一页
下一页。
20N
60N
力的大小：60牛
力的方向：水平向右
力的作用点：作用在物体上
4.力的示意图 只要在图中按大致比例画出力的大小和方向，无需准 确画出线段的长度。例如，画物体在拉力作用下做匀速运 动的示意图。
FN Ff
.
G
F
注意：力的图示跟力的示意图不同，力的示意图侧重 于力的方向，它在力的大小、标度上没有力的图示那么严 格。
上一页 下一页
初中物理八年级力的图示和力的示意图
学科教师辅导教案组长审核：一、上节课回顾（包含作业处理）二、新课讲解（一）课程导入为什么夏天雪糕从冰柜里拿出来在外面一会儿包装纸表面会有水滴出现？（二）大数据分析（2009 - 2018 年，共10 年）月考必考（三）本节考点讲解考点一：力的图示一）例题解析1.（2018•安徽一模）请用力的图示法在图中画出重为6牛的物体对水平地面的压力。
二）方法总结1、规定一个适合的长度（例如5mm表示20N)三）巩固练习1（2018春•河南月考）如图所示，重50N的物块A静止在斜面上，且对斜面的压力为40N，请画出物块A所受弹力的图示。
考点一：力的示意图一）例题解析1.（2018•大荔县三模）请画出静止在斜面上的物体所受力的示意图；2.（2018•市北区模拟）物体A和B放在水平面上如图请画出B受力的示意图。
二）方法总结1、以力的作用点为起点（或末点），长度适当、沿力的方向带箭头的线段三）练习巩固1.（2017秋•义乌市期末）若不计空气阻力，G表示重力，F表示手对篮球的作用力。
则能正确表示篮球在空中飞时的受力情况的是（）A．B．C．D．2.（2017秋•河东区期末）在易拉罐内装入适量的水，能使罐侧立而不倒下，如图甲所示。
请在图乙中画出装了适量水的易拉罐受到的重力与支持力的示意图。
（此时易拉的重心为O）3（2018春•柘城县期中）在图中，小球受到绳子的拉力为2N，画出小球受到拉力和重力的示意图。
4．（2018•大荔县三模）请画出静止在斜面上的物体所受力的示意图；5.（2018•玉林）如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）。
6．（2018•恩施州）如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触（绳子仍然竖直，且小球静止）。
请作出小球此时所受力的示意图。
7．（2018•长春模拟）如图所示，小军用力推墙后，发现自己即沿水平冰面减速向后退去，请你画出此时小军水平方向的受力示意图。
力的图示和示意图

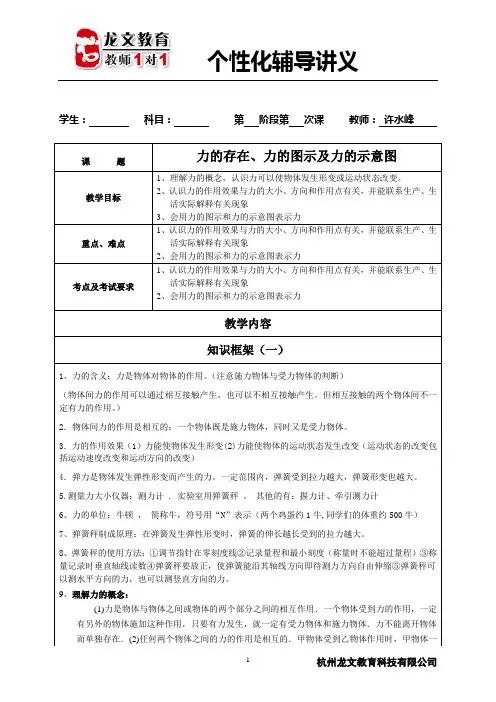

学生：科目：第阶段第次课教师：许水峰课题力的存在、力的图示及力的示意图教学目标1、理解力的概念，认识力可以使物体发生形变或运动状态改变。
2、认识力的作用效果与力的大小、方向和作用点有关，并能联系生产、生活实际解释有关现象3、会用力的图示和力的示意图表示力重点、难点1、认识力的作用效果与力的大小、方向和作用点有关，并能联系生产、生活实际解释有关现象2、会用力的图示和力的示意图表示力考点及考试要求1、认识力的作用效果与力的大小、方向和作用点有关，并能联系生产、生活实际解释有关现象2、会用力的图示和力的示意图表示力教学内容知识框架（一）1、力的含义：力是物体对物体的作用。
（注意施力物体与受力物体的判断）（物体间力的作用可以通过相互接触产生，也可以不相互接触产生。
但相互接触的两个物体间不一定有力的作用。
）2．物体间力的作用是相互的：一个物体既是施力物体，同时又是受力物体。
3．力的作用效果（1）力能使物体发生形变(2)力能使物体的运动状态发生改变（运动状态的改变包括运动速度改变和运动方向的改变）4．弹力是物体发生弹性形变而产生的力。
一定范围内，弹簧受到拉力越大，弹簧形变也越大。
5.测量力大小仪器：测力计 . 实验室用弹簧秤。
其他的有：握力计、牵引测力计6、力的单位：牛顿，简称牛，符号用“N”表示（两个鸡蛋约1牛,同学们的体重约500牛）7、弹簧秤制成原理：在弹簧发生弹性形变时，弹簧的伸长越长受到的拉力越大。
8、弹簧秤的使用方法：①调节指针在零刻度线②记录量程和最小刻度（称量时不能超过量程）③称量记录时垂直轴线读数④弹簧秤要放正，使弹簧能沿其轴线方向即待测力方向自由伸缩⑤弹簧秤可以测水平方向的力，也可以测竖直方向的力。
9、理解力的概念：(1)力是物体与物体之间或物体的两个部分之间的相互作用．一个物体受到力的作用，一定有另外的物体施加这种作用，只要有力发生，就一定有受力物体和施力物体．力不能离开物体而单独存在．(2)任何两个物体之间的力的作用是相互的．甲物体受到乙物体作用时，甲物体一定同时对乙物体施加力的作用，因此受力物体与施力物体是相对的，也就是说受力物体同时也是施力物体，施力物体同时也是受力物体．如：马拉车，马是施力物体，车是受力物体；但同时车也拉马，此时车是施力物体，马是受力物体．(3)一个物体对另一个物体施加力的作用有两种方式，一种是由物体直接(接触)作用，如手提水桶，推土机推土等；另一种是物体之间的间接(不接触)作用，如磁铁对铁针的吸引力，空中飞翔的鸟受到的重力等．10、对物体运动状态改变的理解运动状态改变应包括两个方面：物体的运动方向的改变和物体运动的速变大小改变．如：物体由静到动、由动到静、由慢到快、由快到慢都属于速度大小的改变．概括起来运动状态的改变有以下三种情况：(1)运动方向不变，速度大小发生改变；(2)速度大小不变，运动方向发生改变；(3)运动速度大小和方向同时改变，如斜向上投出去的铅球，在重力作用下做曲线运动，速度的大小和方向都在发生变化．考点：力的作用效果、力的作用是相互的典型例题例1关于力的作用，下列说法正确的是()A．甲用力把乙推倒，说明只有甲对乙有力的作用，乙对甲没有力的作用B．只有有生命或有动力的物体才会施力，无生命无动力的物体只会受力，不会施力C．只有当两个物体直接接触时，相互间才会发生力的作用D．力是不能离开施力物体和受力物体而独立存在的解析：力的作用是相互的，没有哪个物体只对其他物体施力而不受力，也不管是否有无生命或有无动力，只要两个物体间有作用，就一定有力的作用，因此A和B选项是错误的；要判断是否有力的作用，必须判断两物体间有没有发生作用，而不是看它是否接触．不接触的物体间也会有力的作用，接触的物体间不一定有力的作用，故C也是错误的；力的作用一定发生在两个物体之间，即要有施力物体和受力物体，单独一个物体不会产生力的作用，故D是正确的。
力的定义、三要素及图示法
建筑力学
通常用一段带箭头的线段表示力的三要素：
线段的长度(按选定的比例)表示力的大小； 线段与某定直线的夹角表示力的方位，箭头表示力的指向； 带箭头线段的起点或终点表示力的作用点。
如图2-1所示，按比例画出力F的大 小20 kN。力的方向与水平线成α 角，指 向右上方，作用在物体的A点上。
图2-1
为了便于研究和叙述，我们还要给出以下定义:
建筑力学
力的定义、三要素及图示法
1.1 力的定义 力是物体间相互的机械作用，这种作用使物体的运动状态发生改变(外 效应)，或者使物体的形状发生改变(内效应)。
1.2 力的三要素
大小
方向
作用点
力的大小是指物体间相互 作用的强弱程度，在国际单位制 中 力 的 单 位 是 牛 顿 (N) 或 千 牛 顿 (kN)，在工程单位制中力的单位 是千克(kg)或吨(t)。
力的方向包含方位和指向两 个含义。例如，重力的方向是铅 垂向下的，“铅垂”指其方位， 即重力的作用线，“向下”为其 作用指向。
力的作用点就是力作用 在物体上的位置
在描述一个力时，有大小和方向，用黑体字（F）表示，而普通字体如F 表示该矢量的大小。
2023年中考物理：力的示意图与图示
2023年中考物理：力的示意图与图示（1）力的示意图指用一根带箭头的线段来表示力。
箭头的方向表示力的方向；线段的起点或终点表示力的作用点。
（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位。
【知识扩展】力的图示：（1）为了形象、直观地表示力，我们可用一根带箭头的线段来表示力的大小、方向和作用点（即力的三要素）。
这种表示力的方法叫做力的图示。
沿力的方向所画的直线叫力的作用线。
（2）画力的图示的步骤：①选定标度（用多少毫米表示多少牛的力）；②从作用点沿力的方向画一条线段，根据选定的标度和力的大小按比例确定线段的长度，并在线段上加上刻度；③在线段的末端加箭头表示力的方向，箭尾在力的作用点上，如图所示。
（4）力的图示与力的示意图不同，力的示意图侧重于力的方向，它在力的大小、标度上没有力的图示那么严格。
【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点。
与二力平衡等知识点相结合也是命题方向。
例1：如图，物体沿粗糙水平面向右运动。
画出该物体所受重力、支持力和摩擦力的示意图。
分析：要解决此题，需要掌握力的示意图的画法。
同时根据物体的运动情况分析出物体所受到的力：确定重力、支持力、和摩擦力的方向。
解：物体在粗糙水平面上向右运动，所以受地面对它向左的摩擦力。
同时受到重力作用，方向竖直向下。
受到地面对其向上的支持力。
故答案为：点评：此题主要考查了重力、支持力、摩擦力的画法，关键是确定这几个力的方向。
例2：在图中，重为200牛的物体静止在水平地面上，在图中用力的图示法中画出它所受的支持力F。
分析：要画出其受到的支持力的图示，首先要求出其受到的支持力的值；根据二力平衡的条件结合物体的重力即可求得其受到的支持力，从而可以用力的图示法表示出物体受到的支持力。
解：物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于200N，支持力的方向与重力方向相反，竖直向上。
新教材2023年高中物理 第3章 相互作用——力 1 重力与弹力课件 新人教版必修第一册
『想一想』 如图所示，身体素质和技术相当的跳高运动员，为什么采用“背越 式”的要比采用“跨越式”的成绩好呢？
答案：跳高运动员在越过相同高度的横杆时，“背越式”运动员的 重心比“跨越式”运动员的重心升高的高度小，因此运动员越过相同高 度的横杆，“背越式”跳法要比“跨越式”容易些，所以采用“背越 式”的运动员要比采用“跨越式”的运动员成绩好。
1．重力与弹力
目标体系构建 课前预习反馈 课内互动探究 核心素养提升 课堂达标检测
目标体系构建
【课程标准】 1．知道重力产生的原因、大小和方向。知道重心的概念，初步体 会等效替代的思想。 2．会画力的图示和示意图。 3．抽象概括弹力产生的条件。知道压力、支持力和拉力都是弹 力，会分析弹力的方向。
知识点 2 力的图示和示意图 1．力的图示：用有向线段来表示力。 (1)有向___线__段__的__长__短___(严格按标度画)表示力的大小。 (2)__箭__头____表示力的方向。 (3)___箭__尾__(_或__箭__头__) __表示力的作用点。 2．力的示意图：只用带箭头的有向线段来表示力的方向和作用
思考辨析
『判一判』 (1)地球上所有物体的重力的施力物体都是地球。 (2)重力的方向也可以表述为指向地心。 (3)重心是物体重力的作用点，重心一定在物体上。 (4)若两物体间存在弹力，则它们一定接触。 (5)支持力的方向垂直于物体的接触面。 (6)弹簧的弹力总是与其形变量成正比。
(√) (×) (×) (√) (√) (×)
(3)重力是非接触力。 (4)重力的施力物体是地球。
2．重力的测量：在实验室里，重力的大小可以用测力计测量；工 业上用电子吊秤可以称更重的物体。
测量原理：二力平衡时，两个力大小相等。 测量条件：物体处于静止或匀速直线运动时。 测量方法：用测力计将待测物体悬挂起来处于静止状态，测力计的 读数在数值上等于重力的大小。
力的图示
20N
二、力的图示
用一根带箭头的线段来 用一根带箭头的线段来 带箭头 表示力的三要素， 表示力的三要素，这种 方法叫力的图示 力的图示。 方法叫力的图示。
思考： 思考：
重为500N的木箱放在水平桌面 500N 500 对桌面产生一个压力。 上，对桌面产生一个压力。如 果要你完整地描述这个力，你 应当如何描述？
如图力的图示的画法对吗？ 如图力的图示的画法对吗？若 错在哪里？ 错，错在哪里？
4牛 1牛 1牛 3牛
注意： 一个受力图上不论画几个力， 其标度必须统一。
练习一. 200N 练习一. 用200N与 水平方向成30 30° 水平方向成30° 的推力推木箱， 的推力推木箱， 用力的图示画出 推力。 推力。
弹簧对球的拉力 20牛顿 牛顿， 是20牛顿，用 力的图示法画出 球受的拉ห้องสมุดไป่ตู้。 球受的拉力。
大小 力的三要素 方向 作用点
物理学中经常研究力，因此需 要一个通用的在图中表示力的方 法． 通常是用一根带箭头的线段来 表示力．
沿力的方向画一条线段，线段 的长短表示力的大小．
在线段的末端画个箭头表示力 的方向．
用线段的起点或终点表示力的 作用点．
为了精确表示力的大小，还要 在图中附上标度，指出某一长度 表示多少牛的力．
第4节
力的图示
力的作用效果跟力的大小有关 力的作用效果跟力的方向有关． 力的作用效果跟力的方向有关．
在排球运动 中，二传手用力 向上托球，球就 向上运动．
主攻手用力向 下扣球，球就改 变运动方向，急 速下落．
力的作用效果跟力的方 向有关．
A
推门的时候， 推力作用到离门 轴较远的点，比 作用到离门轴较 近的点，易于把 门推开．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力、力的图示和示意图
知识点:
1.力是物体对物体的作用,力的作用的相互性
2.力的作用效果：改变物体的形状或使物体的运动状态改变;
3.力的作用效果与力的三要素都有关系;
4.用力的图示法描述力的三要素。
5.重力、弹力和摩擦力。
6.物重与物体的质量的关系:G = mg 。
7.改变摩擦力大小的方法，知道摩擦在生产、生活中的意义。
３. 用弹簧测力计测量力,力的国际单位是“牛顿（N）”。
知识梳理：
例题:
1、春游时,我们在公园内的湖面上划船，当我们用力划桨时，船就前进，这是为什么?
分析与解答：被我们使用的船桨实际上相当于杠杆,当我们用双手把桨的把手向前推时,桨在水下的部分向后运动，同时对水产生向后的推力。
由于物体间力作用总是相互的，所以水同时对桨施加向前的反作用力，船就在这个推力的作用下不断前进。
２．开国领袖毛泽东在他的词《沁园春·雪》中吟道:“一代天骄，成吉思汗，只识弯弓射大雕……”留心的同学可能注意到其中牵涉到相关的物理知识,你能说
出一二吗?
分析与解答:“弯弓”、“射大雕”与物理知识相关。
“弯弓”能说明力可以改变物体的形状；“射大雕”则是因为力可以改变物体的运动状态。
在弯弓射雕的过程中,力的作用改变了弓的形状，弓由于形变产生的弹力又使箭由静止变为运动，射向大雕。
其中还伴随能能量的转化:弓对箭做功,弓的弹性势能转化为箭的动能。
3.在课外活动中,小华设计了如图装置来检查房屋的窗台是否水平,试说明这个装置的工作
原理,并说明制造这个装置时AB与AC，BＤ与BＣ之间应满足怎样的关系？
分析与解答:我们知道,检查窗台是否水平,常用重垂线，它
{力力
物体间力的作用是相互的
力的作用效果
力的三要素
改变物体的形状或体积
使物体的运动状态发生改变
{
重力
大小----G=mg
作用点――重心
方向――竖直向下
{
弹力
产生条件――物体发生形变时产生弹力
弹簧测力计――力的单位、正确使用它测量力
{
影响滑动摩擦力大小的因素――压力大小及接触面的粗糙程度摩擦力
产生条件――表面相互接触并发生相对运动或有相对运动趋势
增大、减小摩擦的方法
{
{
{常见的力
是根据重力的方向总是竖直向下的道理工作的。
小华
设计的这个装置也是应用了这一原理。
制作这一装置
时，ΔABC应为等腰三角形,Ｄ为底边BC的中点，这
样当重垂的尖端对准D点时，表明窗台水平,若偏左.B ·D Ｃ
则左边低，偏右，则右边低。
4. 用力的图示能表示出力的三要素。
在图中，用力的图示法分别图示出以下各力。
（1)重100 N的物体受2０Ｎ水平拉力作用时,能在水平面上做匀速直线运动，画出这个
物体在30 Ｎ水平向右的推力作用下在原水平面上运动时所受合力的图示.
(2)．如图1－１-5(a)所示，电灯悬挂在电线下静止不动，受到电线的拉力为10 Ｎ，画出此
时电灯受力的图示.
(3).如图１-1－1所示,水平地面上放着一个物体,某
人用与水平方向成30°角，大小为1０
0 N的力拉物体，画出此拉力的图示．
(4）. 如图1-1-3（a）所示,物体A重30 N,受到一个大小为２0 N的重力Ｆ的作用，静
止在竖直的墙壁上,画出物体A受力的图示.
5.用力的示意图分别画出以下各力。
（1）．一个质量为5 ｋg的物体在斜面上匀速下滑,试在图中画出物体所受重力的示意图.
(2).将一足球置于水平地面上静止，画出足球受到的支持力的示意图。
练习:
1.用力的图示能表示出力的三要素。
在图中,用力的图示法分别图示出以下各力。
（1)用6N 的力沿水平方向向左压弹簧右侧圆环。
(２)用200Ｎ的力提水桶。
(3）重力为４Ｎ的小球沿斜面滚下,在图中，画出小球重力的图示.
（5）如图所示,放在光滑水平地面上的
木块，小明用
8N 的力在A 点水平向左推它，在图上画出这个力的图示.
•A
G F
• F=6牛 A • •
G=4牛
2牛
3牛
•
F=200N 100牛
F=6牛
（4)图所示,放在光滑水平地面上的木块，受到一个水平向右F=10Ｎ力作用时,合力为8
2. 用力的示意图分别画出以下各力。
(1)请在图中画出长在枝条上的苹果受重力的示意图。
(2)小球用细线悬挂在天花板下,请用力的示意图画出小球受到的拉力.
(3）如图所示,质量为2㎏的小球悬挂在细绳下来回摆动,请用力的示意图表示小球所受到的重力．
图
.
（4)．下图为飞机投弹的图示，请你画出子弹受力的示意图(空气阻力不计)
•
F
G
G
•
•
9牛
F=18牛
•
(5)有一个重小球用细绳挂在竖直的墙壁上,如图所示.请在图中画出小球所受到的所有力的示意图
(６)、用水平力Ｆ将物体压在竖直的墙壁上，用力的示意图在图中画出物体A 受到的重力和物体对墙壁的压力.
(7)、如图所示，物体受到水平向右拉力作用,在水平地面上做匀速直线运动.请用力的示意图在图中画出物体受到的摩擦力f 以及物体受到的拉力
(8)有一个木球在水中上浮，在图7中画出木球竖直方向所受到的力的示意图。
• F G G
F
• • • F
f F G • F 拉
(９)在自动化生产线上，常用传送带传送工件，如图8所示,一个工件与传送带一起以O.3m ／s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。
.
(10)小球静止在墙角,画出它所受到的力的示意图
方法小结画力的图示要做到“四定三标”：定作用点、定标度、定方向、定长度、标箭头、标力的数 值和标单位.分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受 平衡力,然后再分析物体受哪些力,这些力的大小和方向．
图8
• F
图8
•
F
G G。
