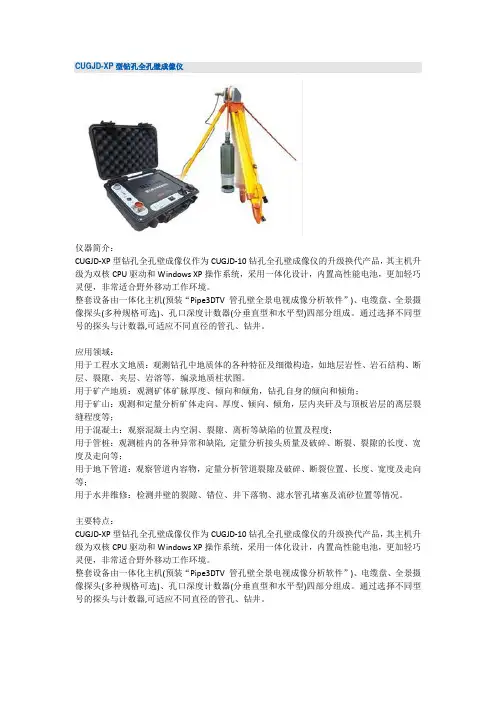

CUGJD-XP型钻孔全孔壁成像仪
CUGJD-XP型钻孔全孔壁成像仪仪器简介：CUGJD-XP型钻孔全孔壁成像仪作为CUGJD-10钻孔全孔壁成像仪的升级换代产品，其主机升级为双核CPU驱动和Windows XP操作系统，采用一体化设计，内置高性能电池，更加轻巧灵便，非常适合野外移动工作环境。
整套设备由一体化主机(预装“Pipe3DTV 管孔壁全景电视成像分析软件”)、电缆盘、全景摄像探头(多种规格可选)、孔口深度计数器(分垂直型和水平型)四部分组成。
通过选择不同型号的探头与计数器,可适应不同直径的管孔、钻井。
应用领域：用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图。
用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角；用于矿山：观测和定量分析矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；用于混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；用于管桩：观测桩内的各种异常和缺陷, 定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等；用于地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等；用于水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。
主要特点：CUGJD-XP型钻孔全孔壁成像仪作为CUGJD-10钻孔全孔壁成像仪的升级换代产品，其主机升级为双核CPU驱动和Windows XP操作系统，采用一体化设计，内置高性能电池，更加轻巧灵便，非常适合野外移动工作环境。
整套设备由一体化主机(预装“Pipe3DTV 管孔壁全景电视成像分析软件”)、电缆盘、全景摄像探头(多种规格可选)、孔口深度计数器(分垂直型和水平型)四部分组成。
通过选择不同型号的探头与计数器,可适应不同直径的管孔、钻井。
矿用本安型激光测距仪说明书
YHJ-100J矿用本安型激光测距仪使用手册YHJ-100J矿用本安型激光测距仪说明书警告：严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！严禁井下打开仪器！一、产品特点1.100米距离量程、1毫米的分辨率2. ±1.5毫米高精度3. 距离、面积和体积轻松计算4. 勾股定理计算功能、三角形测量功能5. 连续测量、最大/最小数测量6. 放样测量、长度累加测量、倾斜角测量7. 底部、顶部和延伸测量切换8. 自动关机功能、背光灯显示10. 高防护等级二、电源要求防爆型式：矿用本质安全型，防爆标志：ExibI Mb。
防护等级：IP54；电池名称型号：AA干电池；安装/更换电池（请见图示A）三、基本结构 (见图B)1- （开启/测量）键2- 蓝牙/定时键3- 面积/体积键4- 单次/连续测量键5- 加（＋）键6- 存储键7- 测量基准边键8- 倾角测量和放样测量9- 间接测量键（勾股定理）10- 减（－）键11- 背光灯/单位转换12 - 清除/关机键四、LCD显示屏（请见图示C）1- 激光开启2- 测量基准边（前沿）3- 测量基准边（后沿)4- 多种测量功能面积测量体积测量单次利用勾股定律测量双次利用勾股定律测量5- 单次距离测量6- 电池电量7- 历史记录数8- 仪表错误警告9- 连续测量和最大/最小测量10-第一次测量值显示行11-第二次测量值显示行12-计算结果或主显示行五、初次操作与设置1、开机与关机开启仪器和激光。
较长时间按键关闭仪器3分钟后无操作仪器自动关闭。
2、清除键最后一个指令被取消或清除显示，在历史存储浏览模式下同时按存储键和清除键将清除所有历史数据。
3、测量基准边的设置（见图示D）仪器默认的基准边设置是后沿。
按键：下一个测量将以前沿为测量基准边，改变测量基准边时会有不同蜂鸣声提醒。
重新开机后测距基准边会回到默认值。
4、显示屏背光显示图D按背光灯/单位键，显示屏背光照明将开启或关闭。
矿用本安型钻孔成像仪说明书恒安
工程参数设置 4.5
.................................................................................................................. 22
图像合并 4.6
.......................................................................................................................... 24
将岩芯属性信息添加到岩芯属性表 6.5 、 结果输出 7
.............................................................................. 34 ................................................................................................................................. 34
导入设备数据 4.1 添加 删除钻孔数据 4.2 /
.................................................................................................................. 16 ......................................................................................................... 18
YZS3.7钻孔深度检测仪说明书
MA 安全标志编号：MFA130020Exib I Mb防爆证号:SHExC13.0176YZS3.7矿用本安型钻孔深度检测仪使用说明书版本号：LX-ZK-02-V1.0-2012产品执行国家标准：GB3836.1-2010、GB3836.4-2010产品执行行业标准：MT209-1990（可靠性、抗干扰性除外）产品执行企业标准：Q/320300 LX-ZK-2012安装、使用仪器设备前,请详细阅读使用说明书！颁布日期：2012年12月12日目录1 概述 (1)2 结构特征和工作原理 (2)3 主要技术性能参数 (2)4 外形尺寸、重量 (3)5 使用操作及安装调试 (4)6 充电器的使用 (7)7 维护保养、使用注意事项 (7)8 常见故障处理 (8)9 包装、运输及贮存 (8)10 开箱及检查 (8)11 环保及其他 (9)12 质量保证与售后服务 (9)申请产品主要零(元)部件及重要原材料明细表................. 错误!未定义书签。
在您安装和使用本产品前，请仔细阅读本使用说明书！本产品在煤矿井下使用时，应严格遵守煤矿井下的安全规定！非专业人员不得擅自开盖！本产品禁止在井下使用USB 接口,数据拷贝须在地面安全场所进行! 本安关联产品不得随意与其它未经检验的设备连接!本产品严禁在具有爆炸性危险场所进行充电！不得随意改变配置！在仪器维修时，不得改变本安电路和与本安电路有关元器件的电气参数、规格和型号！本产品严禁井下更换电池！YZS3.7矿用本安型钻孔深度检测仪在维修更换电池模块时，必须使用说明书规定的18650/3并型矿灯用锰酸锂蓄电池（标称电压3.7V，标称容量4000mAh）。
YZS3.7矿用本安型钻孔深度检测仪1概述1.1产品特点YZS3.7矿用本安型钻孔深度检测仪（简称钻孔检测仪）是在我公司已取得煤安证产品“CMW3.7矿用本安型锚杆无损检测仪”基础上继续研发的新产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZKXG100 矿用本安型钻孔窥视检测仪
应用：
1.对钻孔进行全孔壁录像，关键部位抓拍图片等； 2.区分矿体、岩体、煤层、夹矸、土层等各种地质结构体； 3.观测断层裂隙产状及发育情况； 4.观测含水断层、溶沟溶洞、含水层出水口位置等； 5.特别适合煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等 的探测。 6.适合于各种形状和功能的钻孔的检测，如水平孔、垂直孔、倾斜孔等；如锚杆锚索孔、 瓦斯抽放孔、抽排放水孔和地质勘探孔等；
矿用钻孔成像轨迹检测装置主机 型号
煤安标志： 本质安全型
ZKXG100-Z 防爆标志： Exib I Mb
安标证号： 存储器： 显示方式
MFC170071
防爆证号： CCCMT17.0527
16G TF 存储卡
7 寸真彩液晶显示屏，800*600 背光 可调
操作系统： 处理器
Linux 操作系统
高性能低功耗嵌入 式双核处理器
备注 含仪器、充电器、数据传输线 含 50 米 MHYVRP 矿用通讯电缆
含 3 米主机连接线 每根 1 米，共 50 根 1 份钻孔窥视仪机内软件
6 产品合格证
1份
7 产品说明书
1份
安标证、防爆
8
1份
证
推出一款产品 打造一个经典
窥视图
技术特点：
1.高集成性：主机内系统控制、图像采集、显示与存储高度集成； 2.易扩充性：同一主机硬件系统，配置不同功能的机内软件和探头，即可实现钻孔成像、 钻孔窥视和钻孔轨迹测量等功能，实现一机多用； 3.高智能性：主机内置双核处理器，实时获取视频图像； 4.高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好； 5.便携性好：整机体积小巧、重量轻，方便携带； 6.操作性好：整套系统连接简单，操作简便，初用者上手快；主机可作电脑的外接 U 盘使 用，数据直接复制粘贴；
CCCMT17.0541
Φ50mm～Φ200mm 6V4Ah 镍氢电池， （DC5.5V-7.5V）连 续工作大于 10 小时
高性能单片机
工作模式：
辅助光源 推进方式 质量：
有线实时
≥30Lux，通过主 机软件调节 专用导向推杆配 接 ≤2KG
ZKXG100-T（B）
防爆标志： Exib I Mb
防爆证号： CCCMT17.0541
安标证号： MFH140022
探头直径： Φ24mm
防护等级： 浸入 50m 水深不漏水
控制器：
高性能单片机
存储器：
摄像头：
16G TF 存储卡
彩色低照度 700TV Lines， 0.1Lux，全景 360 ゜
图像像素： 200 万像素
外型尺寸： Φ24×130mm；
防爆证号： 检测孔径： 供电模式： 控制器：
型号
煤安标志： 本质安全型
防护等级： IP54
质量：
≤2KGI Mb
防爆证号： CCCMT17.0539
供电模式： 主机供电
质量：
≤1KG
ZKXG100-T 防爆标志： Exib I Mb
推出一款产品 打造一个经典
安标证号： 探头直径：
MFH130022 40mm
防护等级： 浸入 1000m 水深不漏水
检测孔深： ≥1000m
存储器：
摄像头：
16G TF 存储卡
彩色低照度 700TV Lines， 0.1Lux，全景 360 ゜
图像像素： 200 万像素
外型尺寸： Φ24×261mm；
矿用钻孔成像轨迹检测装置探头
型号
煤安标志： 本质安全型
供电模式： 内置高能锂电池 DC12V 供电
工作时间： 大于 10 小时
数据接口： USB2.0 接口
外型尺寸
255mm×192mm×74mm；探头≤6kg
矿用钻孔成像轨迹检测装置深度编码器
型号
煤安标志： 本质安全型
安标证号： MFA130313
防护等级： IP54
测深精度： 0.1mm
矿用钻孔成像轨迹检测装置探头
推出一款产品 打造一个经典
执行标准：
GB3836.1-2010、GB3836.4-2010 MT209-90，MT210-90 Q/TCMA-01-2013 Q/TCMA-02-2013 Q/TCMA-03-2013 Q/TCMA-06-2014
性能指标：
检测孔径： Φ28mm～Φ50mm
检测孔深： ≥50m
供电模式： 主机供电
工作模式：
辅助光源 推进方式 质量：
有线实时
≥30Lux，通过主 机软件调节 专用导向推杆配 接 ≤2KG
标准配置
序号 1 2 3 4 5
名称 主机 Φ24 探头 深度编码器 不锈钢推杆 软件 U 盘
数量 1台 1个 1个 50 米 1份
