800KW柴油发电机组主要技术指标和要求 - 副本
柴油发电机组专业技术规范要求
柴油发电机组技术规范要求————————————————————————————————作者：————————————————————————————————日期：备用柴油发电机组技术规范要求一、设备功能（模块）描述:工艺技术规范:一)项目基本要求：若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。
1）本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。
2）全套发电机组设备设计、制造和测试标准符合ISO8528、BS4999、AS1359。
机组整机技术条件应符合国家标准GB2820－90《工频柴油发电机通用技术条件》。
机组技术指标符合ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。
具有ISO9001质量管理体系认证证书。
3）设备厂商须提供充足的备件和24小时技术支持。
供应方须提供相关证明资料。
4）可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。
二)发电机组整体要求:1）发电机组要求发电机组为全新整机原装进口或者国内授权厂家组装成套生产机组备用/主用功率：310/280KW柴油发动机：进口或合资柴油发动机（推荐品牌：康明斯、帕琼斯、沃尔沃）交流发电机：进口或无锡史坦福无刷交流发电机额定电压：400/230V额定频率：50Hz功率因素：滞后0．8以上绝缘等级：IP21以上励磁方式：无刷自励式接线方式：三相四线电压调整方式：自动电压调节输出电压：可调整2）发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。
3）发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。
集装箱式柴油发电机组技术指标
集装箱式柴油发电机组技术指标随着集装箱式柴油发电机组在我们生产生活中的广泛应用，其选购的主要指标成为绝大多数用户关注的话题，外观、服务以及品牌等产品要素用户都能自我辨识的，但是对柴油发电机组的相关技术指标却知之甚少。
今天，英泰就在这里简单谈谈集装箱式柴油发电机组的主要技术指标。
一、是柴油发电机组带较重负荷时或已带负荷量发生变化时，它的输出电压会因此变化成一个新的值，把这个变化时间定义为电压稳定时间Su。
它越小说明机组对负荷变化的响应能力越强，一般Su是0.5～3秒。
再用变化成的新值与空载时输出电压整定值（380V或400V）的差除以输出电压整定值的百分数作为稳态电压调整率δu，它表示机组对负荷变动引起的输出电压变化的调节功能。
δu通常在±3～±5％之间。
在带负荷或其变化时，Su和δu都为零是理想状态，柴油发电机组力求它们的值小。
二、是表示柴油发电机组在以上条件下，它的输出电压频率随负荷变化的状况，因此定义了频率稳定时间St和稳态频率调整率δf两个参数。
它们也是越小越好，说明机组对因负荷变化而引起频率变化的响应和调控能力。
St的范围是2～7秒，δf在0.5～5％之间。
三、是柴油发动机的有效燃料消耗率ge和有效效率ηe。
前者定义为一小时内输出每千瓦有效功率，内燃机所消耗的燃油量。
这是个衡量柴油发动机耗油量的重要指标，ge通常在220～285克之间。
后者定义为转变一千瓦时有效功的热量与完成一千瓦时有效功所消耗热量的比。
ηe的值一般是0.7～0.85，它表明了柴油发动机的有效效率，越大越好。
机组概述/集装箱式柴油发电机组集装箱发电机组采用先进的吸音材料，经过科学设计，采用声学、气流学领域的先进技术，达到降低机组噪音的目的，可分为低噪音箱体式、低噪音移动式、机房降噪三种类型。
适用于对噪音污染要求严格的场所，如医院、办公场所、露天、野外固定场所施工，也提高机组的防雨、防雪、防沙等能力。
机组特点/集装箱式柴油发电机组集装箱式柴油发电机组组具有方便快捷、易操作等特点。
柴油发电机技术要求内容
技术要求-柴油发电机1.一般要求1)须按施工图纸相关技术参数，选取及配置合适的设备，满足本工程的使用功能。
（图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准）2)厂商须根据图纸进行深化设计。
3)须保证所提供设备为原厂生产的全新合格产品。
4)有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
5)相关设备及配件上须附有原厂标志铭牌、指示、警告标识等，所有标识必须具有中文表示，容应符合国家有关规定，材料应为耐腐蚀、耐磨的金属材料，且须牢固附着于货物显著位置处。
6)整套柴油发电机组及配套部件的供货，现场安装及调试。
通过当地有关部门（环保、电力、消防）的验收并获取准用证。
7)所报价设备需满足本项目荷载、进风、排风、排烟、消音等要求，保证任何情况下均能正常运行。
2.质量保证1)制造厂家须具有生产及安装同类型设备的经验，且所提供的设备必须为常规定型产品，技术成熟，运行可靠，并具有五年到十年或以上成功运行的记录。
2)供货商须在本工程所在地有售后服务中心，保证及时为用户提供完善的技术和售后服务。
3)所提供设备要求为厂家自有系列产品，不接受厂家收购或并购系列产品。
4)设备设计、制造、安装、调试和验收须符合相符的中国或国际认可的规及标准。
如规/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规版本，当采用最新的版本。
当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。
3.资料呈审1)设备交货时需提供发动机、发电机原产地证明及进口报关凭证。
2)应提供完整的产品技术说明书及相关技术资料。
3)厂商应真实有效地提供技术偏离表，附于报价文件中。
4)如业主认为所提供的技术资料不能满足需要时，业主有权提出补充要求，厂商应按要求免费提供所要补充的技术资料。
4.产品要求1)具体性能要求如下：◆额定输出电压：400/230V（380/220V负载）三相四线制◆额定频率：50HZ◆额定转速：1500rpm◆额定功率因数：0.8（滞后）◆稳态电压偏差：≤±1%◆瞬态电压偏差：-15%～+20%◆电压稳定时间：≤5s◆稳态频率带：≤±0.5%◆瞬态频率偏差：-7%～+10%◆频率稳定时间：≤3s◆波形失真：线电压波形正弦性畸变率<3%◆输出电压可调围：±5%◆机组自动起动的成功率：99%◆机组噪声：≤105dB（额定负载工作时，距机组1米处）◆绝缘等级：H级◆机组散热风扇电机转速<1000转/分◆无线电干扰抑制特性：达到GB3907，BS800/2及VDE0875G标准。

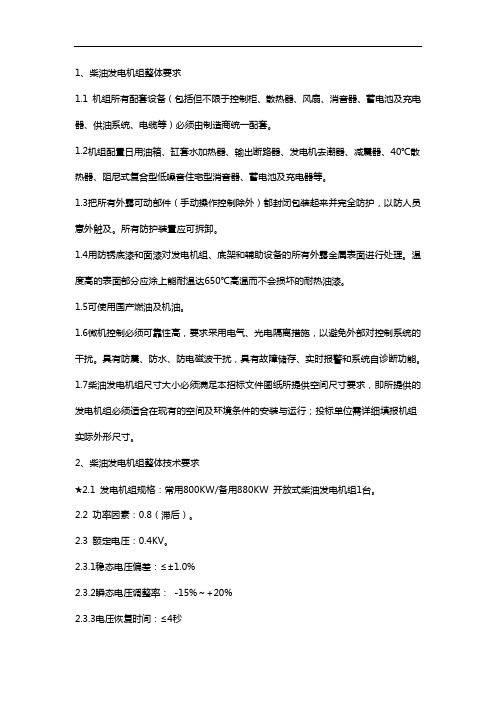

柴油发电机组整体要求
1、柴油发电机组整体要求1.1 机组所有配套设备（包括但不限于控制柜、散热器、风扇、消音器、蓄电池及充电器、供油系统、电缆等）必须由制造商统一配套。
1.2机组配置日用油箱、缸套水加热器、输出断路器、发电机去潮器、减震器、40℃散热器、阻尼式复合型低噪音住宅型消音器、蓄电池及充电器等。
1.3把所有外露可动部件（手动操作控制除外）都封闭包装起来并完全防护，以防人员意外触及。
所有防护装置应可拆卸。
1.4用防锈底漆和面漆对发电机组、底架和辅助设备的所有外露金属表面进行处理。
温度高的表面部分应涂上能耐温达650℃高温而不会损坏的耐热油漆。
1.5可使用国产燃油及机油。
1.6微机控制必须可靠性高，要求采用电气、光电隔离措施，以避免外部对控制系统的干扰。
具有防震、防水、防电磁波干扰，具有故障储存、实时报警和系统自诊断功能。
1.7柴油发电机组尺寸大小必须满足本招标文件图纸所提供空间尺寸要求，即所提供的发电机组必须适合在现有的空间及环境条件的安装与运行；投标单位需详细填报机组实际外形尺寸。
2、柴油发电机组整体技术要求★2.1 发电机组规格：常用800KW/备用880KW 开放式柴油发电机组1台。
2.2 功率因素：0.8（滞后）。
2.3 额定电压：0.4KV。
2.3.1稳态电压偏差：≤±1.0%2.3.2瞬态电压调整率：-15%～+20%2.3.3电压恢复时间：≤4秒2.3.4电压波动率：≤±0.5％2.3.5线电压波形正弦性畸变率：≤5％2.3.6空载电压稳定围：±5%2.3.7三相不对称负载下的线电压偏差：≤5%2.4 输出方式：三相四线，星形接线。
2.5 额定频率：50Hz。
2.5.1稳态频率调整率：≤±0.5%2.5.2瞬态频率调整率：≤-7～+10%2.5.3频率稳定时间：≤3秒2.5.4频率波动率：≤0.5％2.6 机组结构：发电机组在出厂时已经将发动机、发电机、控制系统、机组输出开关箱装在钢性公共底座上，并已调试好整套机组。
柴油发电机组技术文件-
1、供货范围：提供全新的柴油发电机组、水洗消烟及附件等整套设备，包括但不限于自动控制屏、日用油箱、辅助供油系统、启动用的蓄电池成套设备，市电失压检测装置、配电柜、消音器、散热器装置及维护专用工具。
2. 柴油发电机组技术要求2.1 机组主要由柴油发动机、发电机、控制器等组成，机组的主要技术指标如下：2.1.1 额定电压：230V/400V（三相四线）2.1.2 额定频率：50HZ2.1.3 额定转速：1500rpm2.1.4 功率因数：0.852.1.5 噪音在距机组柴油机和发电机1M处时的噪声平均值≤85db2.1.6 结构：机体为一体式结构底座选用高强度型钢制作，配备高性能减震装置；风扇水箱冷却，控制箱安装在机组的侧面或电机顶端，机组尺寸需满足机房预留安装空间。
2.1.7 电压稳态调整率：≤±1%，电压瞬态调整率：+20—-15%，频率稳态调整≤±1%。
频率瞬态调整率 +10—-7，电压波动率≤±1%，频率波动率≤±1%负荷突变电压稳定时间≤1s，负荷突变频率稳定时间≤3s，波形失真率≤3 2.1.8 机组由高能铅酸蓄电池组启动，电池能量必须能连续启动机组六次；具有柴油机拖动的充电功能和市电充电的浮动功能，并配有市电充电器。
2.1.9 机组的启动方式手动开关启动；市电失压自动启动；远程手动启动2.1.10 机组的自动启动供电与自动加载每个启动循环为三次两次启动间歇时间为10—30s2.11.1 机组自动启动成功率：≥99%2.1.12 机组报警装置水温过高、水温过低；机油压力报警；机组超速报警；电池电压过低报警2.1.13 自动保护功能：机油压力低、水温高、转速过高或过低、输出电压过高或过低、电流过载、短路、缺相时应能停机保护。
2.1.14 机组的自动停机可靠性正常停机：切断电源后空载运行5min,切断油路紧急停车：立即切断主电路、切断油路、电路、气路2.2 柴油机2.2.1类型：四冲程循环水冷，电喷式引擎2.2.2启动方式：2V直流电动马达启动2.2.3呼吸方式：带废气涡轮增压2.2.4滤清系统：采用可靠式机油或柴油滤清器和干式空气过滤器2.2.5排气系统：采用工业用的高效降噪音计弹性波纹管弹性连接件。
柴油机组技术规范书
招标范围及技术规范一、概要1、概述1.1此技术规格书是招标文件的一部分，内容包括柴油发电机组设备、配电柜、电力电缆及控制线缆、设备供货、运输至现场、卸至场内指定地点、安装、调试开通，验收及相应的技术培训和售后服务等工作。
此技术规格书只是招标设备的一些原则性规定，并不是完整的详尽的要求，投标人有责任对所提供的产品采用优质工艺，对设备设计、制造质量的先进性负责，并符合技术规格书的要求。
1.2柴油发电机组必须满足以下所列中国现行颁布国家技术标准和规范，并提供符合证书:1.2.1柴油发电机组设备设计、制造和测试标准符合ISO8528（国际标准）。
1.2.2柴油发电机组技术条件应符合国家标准GB2820－2009《往复式内燃机驱动的交流发电机组》。
1.3投标方应在履行合同的全过程(从开始供货到最终验收)，对所有供货和服务的质量负责，即要保证所有供货和服务的质量符合合同中有关技术、交付和价格所规定的要求。
2、投标人资格2.1为依法存续的独立法人，具有履行合同所必须的设备、专业技术、资金、资质等履约能力。
2.2机组制造商须通过ISO9001、ISO14001、OHSAS18001认证，并且认证证书处于有效期内。
2.3投标人需为制造商，注册资金人民币5000万元（或等值外币）及以上，制造厂商须提供投标机组所配置的发动机和发电机的2011年~2015年连续五年的OEM证书。
(本项目只接受制造商投标)。
2.4 自2013年1月1日以来投标人的良好类似业绩。
2.5提供申请人2012年1月至今的无诉讼及仲裁情况（由律师事务所及常年法律顾问提供证明）。
2、招标项目本次招标设备包括下列项目：800KW柴油发电机组900KW柴油发电机组3、工地现场情况说明投标人自行确定是否需现场踏勘和了解场地情况。
4、设备清单和基本需要详见第（三）条技术规格和要求5、交货期要求45天。
二、需要完成的工作1、工作范围与基本要求1.1中标人须完成下列项目：柴油发电机组系统成套设备技术方案设计、制造、试验、包装、供货（包括装卸至现场存放场地、运输、就位）、安装、调试、技术服务及培训、相关文件的提交、质保期内的维修及在开机时需要的冷却液、润滑剂的初始运行充注。
1、柴油发电机组的技术要求
1、柴油发电机组的技术要求1.1 机组空载电压整定范围：95%-105%额定电压；1.2 机组在额定电压时电压、频率的调整率、稳定时间和波动率应满足GB2820中G2级规定；1.3 机组应无漏油、漏水现象；1.4 机组应配有减震器；1.5 机组的安全性应满足GB2820的规定，应具有良好的接地装置和过流保护装置以及过电压、欠电压、超速、高水温、油温高、油压低、燃油油位低等保护装置并且配置油箱液位表；1.6机组的经济性应满足GB2820的规定，报价时应提供以下数据：燃油消耗率、机油消耗率、额定转速、连续运行时间、平均故障间隔时间、常用功率、备用功率等；1.7机组应能自动调整频率和电压，其精度应符合产品的技术条件规定；1.8机组的启动系统应配备原厂蓄电池和智能充电器、启动马达；1.9发电机组控制系统为液晶显示，操作系统人机交互界面带中文显示；1.10机组控制屏应有表明设备正常运行和非正常运行的声光信号系统；1.11机组应配有自启动/停机装置，配置原厂输出主开关。
当市电中断时，应在15秒内启动且向负载正常供电。
本工程应急段分为四段，病房楼、门诊医技楼变配电室两段、能源中心高压氧感染病房一段，另一段为备用二期预留段。
发电机控制柜确认配电室中任意一段应急段失电后发电机均可以自行启动，实现自投自复功能，且不影响其他母线的正常供电。
当市电恢复供电后，设备在空载冷却运行约5分钟后自动停车。
1.12机组应采用水冷冷却方式；1.13机组应出厂前应加注机油、冷却液，并通过出厂测试。
1.14机组应配置原厂生产的用于降低设备运行噪音的消音器，烟道波纹管补偿器；1.15控制屏应按国际标准配置，能完全实现遥控开/关机、紧急停机功能，当机组出现故障时能自动报警。
柴油发电机组技术规范标准
柴油发电机组技术规范标准附件1 技术规范1 技术规范1.1总则1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。
1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。
1.1.5投标方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。
1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。
1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。
1.1.9本规范书未尽事宜，由双方协商确定。
1.2 工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。
2005年，大唐略阳发电厂（1×330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。
柴油发电机房环保工程技术要求
驰生商业中心发电机房环保工程方案及柴油发电机主要技术参数要求☆柴油发电机主要技术参数：1.额定功率：（Pe）备用功率1000KW,额定常用功率≥800KW；限时功率：900KW，持续功率：750KW.2.额定功率因素：(Co s￠)0.8PF(滞后)；3.额定电压：（Ue）400V/230V；稳态电压偏差≤±1%；瞬态电压偏差范围≤+20%，≤-15%；电压恢复时间≤1S，（电压±3%）4.额定电流：（Le）1600A；5.额定转速：（nc）1500rpm；6.额定频率：(fe)50HZ；稳态频率偏差≤±0.5%；瞬态频率偏差范围≤+10%，≤-7%；频率恢复时间≤3S.7.额定温升：（40度）；闭式循环水冷却。
8.发动机类型：12缸、直列。
9.燃油类型：0#柴油。
机油类型：API CD 15W-40。
10.接线方式：三相四线。
启动方式：DC24V电启动，电子调速。
☆柴油发电机配置要求：发电机、发动机要求具有国内先进技术水平。
控制屏要求全自动数码式现地自动启动，常用电源与发电机备用电源互为闭锁的控制系统。
质量要求：符合下列国家（国际）标准：柴油机制造应用—200质量认证；GB/T2820往复式内燃机驱动的交流发电机组；ISO8528往复式内燃机交流发电机组；ISO3046往复式内燃机；BS5514往复式内燃机规范、性能。
柴油发电机控制功能基本要求：1.本地手动、自动启动、停机；2.紧急停机控制；3.盘车自动控制；4.发动机转速控制；5.发电机频率控制；6.发电机电压控制。
柴油发电机保护功能基本要求：1.润滑油压过低报警、停机；2.冷却液温度过低过高报警、停机；3.发动机超速停机；4.发动机转速信号丢失停机；5.发动机启动失败和盘车失败停机；6.蓄电池电压过低/过高报警。
柴油发电机显示功能基本要求：控制系统控制模块：发动机转速、机组视在功率、机组状态（待机、启动、停机等）、时钟、冷却水温、润滑油压、燃油油位、电池电压、机组三相线电压、机组三相相电压、频率、线电流、中线电流、有功功率、功率因数、累计运行时间、启动次数、输入/输出通道状态、机组运行中发生故障，弹出式菜单直接显示故障信息等。
柴油发电机技术标准
柴油发电机组技术标准目的：为使开发建设工程施工材料与施工技术标准化、规范化，规范工程部现场施工管理，以及招标采购需要，特制定本技术标准。
正文内容：一．工程简况********二、技术要求及工艺质量1、目的：为使开发建设工程施工材料与施工技术标准化、规范化，规范工程部现场施工管理，以及招标采购需要，特制定本技术标准。
2、技术标准编制依据1）GB/T10233-2005---低压成套开关设备和电控设备基本实验；2）GB/T3797-2005---电气控制设备；3）GB50171-92---电气装置安装工程盘、柜一、二次回路结线施工及验收规范；4）DL/T 596---电力设备预防性实验；5）Q/JBCK-2005---电力控制及通信智能化成套配电设备技术规范；6）GB 14048.11-2002---低压开关设备和控制设备；7）GB 755---旋转电机基本技术要求；8）DL 427—1991---户内型发电机断路器订货技术条件；9）GB l105---内燃机台架性能实验方法；10）GB 1859---内燃机噪声测定方法；11）GB l2699---工频柴油发电机组额定功率、电压及转速；12）ZB J91 005---内燃发电机组轴系扭转振动的限值及测量方法；13）ISO8528---往复式内燃交流发电机组；14）GB2820---工频柴油发电机通用技术条件；15）GB/T2820-1999---往复式内燃机驱动的交流发电机组；16）GB/T4712-1996---自动化柴油发电机分级要求；17）GB/T12786-1991---自动化柴油发电机组通用技术条件；18）GB/T3614-1994---柴油发电机安装要求；除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。
本技术标准中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部标（DL）、国际电工委员会（IEC）标准及国际单位制（SI）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1倍Se过载运行时间
2.0倍Se过载运行时间
稳态电压调整率
瞬态电压调整率
电压稳定时间
电压波动率
稳态频度调整率
瞬态频率调整率
频率稳定时间
频率波动率
恢复时间特性(s)
柴油机组总重（kg）
机组外形尺寸（长×宽×高）
加热器
加热器数量,应用点
1
加热器交流电源(V)
220
加热器功率(W)
4000
153
满负荷时的排气温度（℃）
505
保证燃油/润滑油消耗量（L/h）
满负荷时
220
燃油消耗量
3/4负荷
162
1/2负荷
108
1/4负荷
55
无负荷
N/A
油箱容量（m3）
1800
快速启动燃油箱容量（m3）
N/A
噪声级别（dB）
110
冷却水流量（L/MIN）
720
注：不采用应标明N/A
表A2发电机（进口）
日用
油箱
容积(m3)
电动输送泵容量(m3/s)/电机功率(kW)
手动输送泵容量(m3/s)
≤209 g/kwh
7
冷却方式
自带风扇水箱闭式循环冷却
机组电气性能
1
电压稳态调整率
≤±1%
2
电压瞬态调整率
+20～－10%
3
电压稳定时间
≤1S
4
电压波动率
≤±0.5%
5
频率稳态调整率
≤±1%
6
频率瞬态调整率
≤+10%
7
频率稳定时间
≤3S
8
频率波动率
≤±0.5%
9
输出线电压波形畸变率
±5
10
三相不对称负载下的线电压偏差
±5
柴油机
1
发动机产地
该组件要求进口
2
功率
899KW
3
柴油机结构型式
直列8缸
4
柴油机工作转速
1500r/min左右
5
柴油机进气方式
涡轮增压，中冷
6
排量L
30.56
7
润滑油容量L
153
8
冷却液容量（发动机）L
48
9
冷却液容量（水箱）L
101
10
最大排气背压千帕
3
11
最小冷却通风量M3/S
18
12
燃烧空气量M3/S
发电机总效率（包括摩擦损耗，铁芯损耗，鼓风损耗和励磁损耗）%
满负荷时
95%
3/4负荷
1/2负荷
噪声级别（dB）
定子的绝缘（等级）
H
定子的额定温升（℃）
125
转子的绝缘（等级）
H
转子的额定温升（℃）
125
满负荷时，转子电压/电流（V/A）
400/1445
过载能力
≥125%
短路能力
300%--10s
中性点接地方式
直接接地
电压调整器
制造厂的型号与型式
DVR2000
额定值(KVA)
75Vdc 3Adc
连续额定
响应特性(附曲线)
≤1周
直轴同步电抗Xd
2.63p.u.
直轴暂态电抗X’d
0.123 pu
0.019 ohms
直轴次暂态电抗X”d
0.098 pu
0.015 ohms
负序电抗X2
0.182 pu
0.027 ohms
2
电气保护
IP54
3
安装方式
简易
4
燃油箱
保证连续8小时用油
5
电瓶
12V/DC免维护
6
ATS柜
不在本次招标范围
7
燃油
保证调试及试机用油
8
机油
机油费用包含总价内
9
动力电缆
YJV2*(3*240+1)电缆
10
全自动市电浮充
全自动强、浮充二用
11
发电机组底座槽钢
全钢焊接底座
8.1投标时应提供的数据
8.1.1投标方应提供的技术数据见表A1、表A2及表A3。
800KW柴油发电机组主要技术指标和要求
序号
名称
参考品牌
数量
1
柴油机
铂金斯、
1台
2
发电机
马拉松
1台
800KW柴油发电机组主要技术指标和要求
序号
名称
技术要求
备注
机组规格
1
机组常用发电功率
≥800KW（常载）
2
频率
50Hz
3
功率因数
0.8
4
输出电压
400V/230V
5
输出电流
1445A
6
燃油耗油量100%负载
铂金斯、电子调速
鼓风机或增压机的型号
废气涡轮增压
润滑油牌号
15W/40
排气管尺寸-直径×长度（mm）
DN250*
排气消声器的尺寸-直径×长度（mm）
450*2400
通过散热器和导流板的风速和最大导流压降，m/分，kPa
压缩比
13.6：1
最大燃烧压力（kPa）
2320
空气进气量，m3/分
72
系统内润滑油油量（L）
1.2
13
最小进风面积M2
5.8
14
最小排风面积M2
4.9
15
电瓶容量Ah
200AH×4
16
启动方式
电启动
17
转速调节方式
电子调速
18
排气系统
欧II
19
过滤系统
燃料水油杂质分离器
交流发电机
1
交流发电机型式
无刷自励
2
相数及线制
三相四线/Y型绕组
3
发电机绝缘等级
H
4
发电防护缘等级
IP23
其它
1
控制系统
深海8620
表A1柴油机（进口）
内容
投标方保证值
备注
制造厂
铂金斯
型号
HP1000
型式
直列8缸
起动方式
直流电启动
燃油消耗
≤209 g/kwh
连续满负荷额定值（kW）
800
额定速度（转/分）
1500
气缸数
8
缸径/冲程（mm）
160/190
总排气量(L)
30.56
额定速度时的活塞速度（m/s）
9.5
燃油注入方式
直喷
调速器的生产厂家和类型
零序电抗X0
0.06 pu
0.009 ohms
X/R比
短路比
0.573
TIL（电话干扰系数）
<50
绕组对地的电容（3相）（μF）
注：不采用应标明N/A
表A3柴油发电机组电气性能
内容
投标方保证值
备注
机组额定工况效率（%）
开机指令发出后加至满载（感性）的时间（s）
投标方保证值
备注
制造厂
马拉松
型号
MX850-4
型式
卧式，Y型绕组
轴承数
单轴承
额定电压（V）
230/400
额定出力（连续，功率因数0.8）（KW）
850
满负荷时的额定电流（A）
1228
额定频率
50
额定转速
1500
额定环境温度（℃）
40
外壳防护方式
铸钢外壳
励磁方式
无刷自励
要求的最大励磁容量（kW）
150Vdc—7.5adc
