液压缸设计-毕业设计
目录课程设计的目的 (1)课程设计内容及所给参数 (1)液压缸主要尺寸的确定 (2)液压缸的密封设计 (6)支承导向的设计 (7)防尘圈的设计 (8)液压缸材料的选用 (9)课程设计小结 (13)参考文献 (14)说明书一、课程设计的目的现代机械一般多为机械、电气、液压三者紧密相连结合的一个综合体。
液压传动与机械传动、电气传动并列为三大传统形式。
液压传动系统的设计在现代机械的设计工作中占有重要的地位。
因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。
它既是一门理论课，也与生产实际有着密切的联系。
为了学好这样一门重要课程，除了在教学中系统讲授以外，还应该设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能与方法。
课程设计的目的主要有以下几点：1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实习知识，进行液压传动设计实践，使理论知识和生产实践紧密结合起来，从而使这些知识得到进一步地巩固，加深、提高和扩展。
2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方式，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，学生应在计算、绘图、运用和熟悉设计资料（包括设计手册，产品样本，标准和规范等）以及进行估算方面得到实际训练。
二、课程设计内容及所给参数1、设计内容（1）液压缸内径D，活塞杆直径d的确定及绘制液压缸总图；（2）液压泵及匹配的电动机选择；（3） 液压元件的选择；（4） 按规定机械动作要求，设计液压传动系统原理图，设计电气控制系统；（5） 液压传动装置的安装及电气控制系统的连接；（6） 调试。
2、 设计参数液压缸系统供油P=6.3Mpa ；液压缸最大推力Fmax=5KN ；缸的最大行程L=100mm ；三、 液压缸主要尺寸的确定1、 液压缸工作压力的确定液压缸的工作压力主要根据液压设备的类型来确定，对于不通用途的液压设备，由于工作条件不同，通常采用的压力范围也不同。
7吨叉车液压系统设计
Harbin Institute of Technology综合课程设计（二）设计题目：7吨叉车双缸倾斜液压系统设计院系：机械设计制造及其自动化班级：1208103班设计者：张谦学号：1120810333指导教师：张辉设计时间：2015.11.30-2015.12.18哈尔滨工业大学目录1提升装置的设计 (1)2系统工作压力的确定 (2)3倾斜装置的设计 (2)4油路设计 (4)5液压阀的选择 (5)5.1提升系统液压阀选择 (6)5.2倾斜系统液压阀选择 (6)6液压泵的参数确定 (6)7输入功率计算 (7)8管路的尺寸 (7)8.1排油管路计算 (8)8.2吸油孔计算 (8)9油箱设计 (8)10系统温升验算 (9)11参考文献 (10)7.0吨叉车工作装置液压系统设计 1提升装置的设计根据设计条件，要提升的负载为7200kg ，因此提升装置需承受的负载力为：70009.8168670L F mg N ==⨯=为减小提升装置的液压缸行程，通过加一个动滑轮和链条（绳），对装置进行改进，如图1所示。
图1 提升装置示意图 由于链条固定在框架的一端，活塞杆的行程是叉车杆提升高度的一半，但同时，所需的力变为原来的两倍（由于所需的功保持常值，但是位移减半，于是负载变为原来的两倍）。
即提升液压缸的负载力为2137340L F N = 如果系统工作压力为210bar ，则对于差动连接的单作用液压缸，提升液压缸的活塞杆有效作用面积为532r 2137340=10 6.5410m 210L F A P --=⨯=⨯ 2-42r d =65.410m 4A π⨯所以活塞杆直径为d=0.091m ，查标准，取 d = 0.10m 。
根据液压缸的最大长径比20：1，液压缸的最大行程可达到2.0 m ，即叉车杆的最大提升高度为4.0m ，能够满足设计要求的2 m 提升高度。
因此，提升液压缸行程为1m ，活塞杆和活塞直径为100/140mm （速比2）、100/180mm （速比1.46），或100/200mm(速比1.33)。
叉车液压缸毕业设计汇总

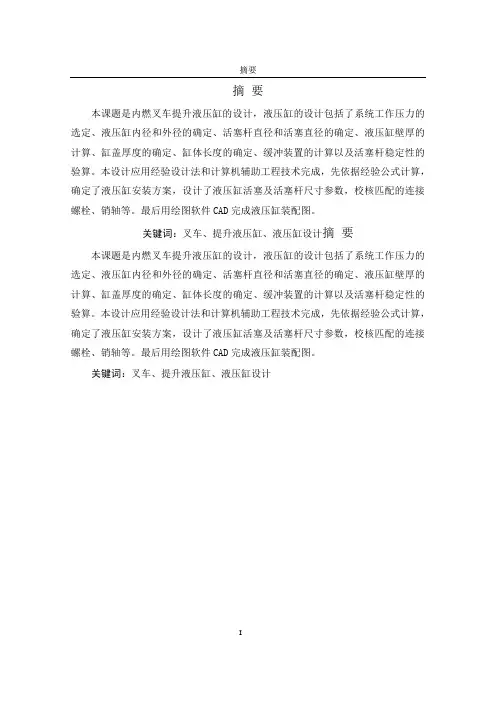

摘要本课题是内燃叉车提升液压缸的设计，液压缸的设计包括了系统工作压力的选定、液压缸内径和外径的确定、活塞杆直径和活塞直径的确定、液压缸壁厚的计算、缸盖厚度的确定、缸体长度的确定、缓冲装置的计算以及活塞杆稳定性的验算。
本设计应用经验设计法和计算机辅助工程技术完成，先依据经验公式计算，确定了液压缸安装方案，设计了液压缸活塞及活塞杆尺寸参数，校核匹配的连接螺栓、销轴等。
最后用绘图软件CAD完成液压缸装配图。
关键词：叉车、提升液压缸、液压缸设计摘要本课题是内燃叉车提升液压缸的设计，液压缸的设计包括了系统工作压力的选定、液压缸内径和外径的确定、活塞杆直径和活塞直径的确定、液压缸壁厚的计算、缸盖厚度的确定、缸体长度的确定、缓冲装置的计算以及活塞杆稳定性的验算。
本设计应用经验设计法和计算机辅助工程技术完成，先依据经验公式计算，确定了液压缸安装方案，设计了液压缸活塞及活塞杆尺寸参数，校核匹配的连接螺栓、销轴等。
最后用绘图软件CAD完成液压缸装配图。
关键词：叉车、提升液压缸、液压缸设计IABSTRACTThis is the subject of internal combustion forklift lifting hydraulic cylinder design, the hydraulic cylinder design including the working pressure of the system is selected, the hydraulic cylinder inner diameter and outer diameter of the piston rod and the piston diameter, diameter determination, hydraulic cylinder wall thickness calculation to determine the thickness of the cylinder block, cylinder head, length, buffer device is calculated and the piston rod stability checking. Design and application of the experience design method and computer aided engineering technology, according to the empirical formula, determine the hydraulic cylinder installation project, design of hydraulic cylinder piston and piston rod size parameters, check matching bolt, pin. Finally with the drawing software CAD complete hydraulic cylinder assembly drawing.Key words: forklifts, lifting hydraulic cylinder, hydraulic cylinder designII目录1. 引言 (1)1.1叉车发展史 (1)1.2 提升液压缸简介 (1)1.3 本设计的主要内容 (2)2. 液压缸的设计 (2)2.1 液压缸的选材 (2)2.2 液压缸的主要尺寸的确定 (2)2.2.1缸筒内径D的计算 (2)2.2.2 液压缸活塞杆直径d的确定 (4)2.3 液压缸结构参数的计算 (5)2.3.1 液压缸壁厚的计算 (5)2.3.2 缸盖厚度的确定 (6)2.3.3 最小导向长度的确定 (6)2.3.4 缸筒长度确定 (7)2.3.5 液压缸进出油口尺寸确定 (7)2.3.6 缓冲装置计算 (7)3. 液压缸的校核 (9)3.1液压缸各部分连接件强度计算及校核 (9)3.1.1缸筒壁厚的验算 (9)3.1.2缸盖与缸体用螺纹连接时，缸体螺纹处的拉应力 (10)3.1.3缸底与缸筒采用焊接的连接方式 (10)3.1.4活塞与活塞杆的联接计算 (11)3.1.5活塞杆强度和液压缸稳定性计算.................. 错误！未定义书签。
机械毕业设计(论文)液压叉车提升机结构设计【全套图纸】
The major trend of modern technology development of the fork truck is to be fully in consideration of the friendly operation, the reliability, the safety, the good maintenance, the specialization, the series, and the diversifiable, and to adopt new technology, to improve steering system, and to focus on energy saving and environment protection in order to promote the truck’s capacity and quality.
叉车液压系统毕业设计
叉车液压系统毕业设计叉车液压系统毕业设计叉车作为一种重要的物流设备，广泛应用于仓储、物流、制造等行业。
而叉车的液压系统是其关键部分之一，它负责控制叉臂的升降、前后倾斜等动作，直接影响着叉车的性能和工作效率。
因此，在叉车液压系统的设计过程中，需要综合考虑各种因素，以确保叉车的安全性、稳定性和可靠性。
首先，叉车液压系统的设计需要根据叉车的使用环境和工作要求进行合理的参数选择。
液压系统的设计要考虑到叉车的最大载荷、升降高度、倾斜角度等因素，以确定液压缸的尺寸和工作压力。
同时，还需要选择适当的液压泵、液压阀和液压油等元件，以满足叉车在各种工况下的动作需求。
其次，叉车液压系统的设计需要考虑到系统的安全性和可靠性。
在设计过程中，需要合理设置液压系统的保护装置，如过载保护阀、溢流阀等，以防止因超负荷工作导致的系统故障。
此外，还需要考虑到系统的密封性和泄漏问题，选择合适的密封件和密封结构，以确保液压系统的正常工作和长期稳定性。
另外，叉车液压系统的设计还需要考虑到能源消耗和节能问题。
液压系统的能源消耗直接影响着叉车的运行成本和环境影响。
因此，在设计过程中，需要合理选择液压元件和控制方式，以降低系统的能源消耗。
同时，还可以考虑采用高效液压泵、节能液压阀等技术手段，以提高系统的能源利用效率。
此外，叉车液压系统的设计还需要考虑到系统的维护和维修问题。
液压系统是一个复杂的机电系统，需要定期进行维护和检修，以保证其正常运行。
在设计过程中，可以考虑采用易于维护和维修的设计方案，如合理布置液压元件和管路，设置方便拆卸和更换的连接件等，以提高系统的可维护性和可靠性。
综上所述，叉车液压系统的毕业设计需要综合考虑叉车的使用环境和工作要求，合理选择参数和元件，并考虑系统的安全性、可靠性、能源消耗和维护性等因素。
只有在这些方面都得到充分考虑和优化，才能设计出性能优良、稳定可靠的叉车液压系统。
通过这样的设计，可以提高叉车的工作效率，降低运行成本，为仓储、物流、制造等行业的发展做出贡献。
叉车液压系统毕业设计
一个关于叉车液压系统的毕业设计项目是设计和制作一套叉车液压系统实验台，以下是该项目的主要功能和要求：
1. 液压系统的组成：设计并组装叉车液压系统实验台，包括液压泵、液压阀、液压缸、油箱、高压油管和各类传感器等。
2. 液压系统的控制：设计并开发液压系统控制面板，可进行液压泵、液压阀、液压缸等组件的控制和操作。
3. 系统参数的测量：通过传感器测量液压系统中的各项参数，如压力、流量、温度等，并将数据显示在监控屏幕上，方便用户实时了解系统运行情况。
4. 故障诊断和维护：设计并开发一套故障诊断和维护系统，可以检测和诊断液压系统中的故障，并提供相应的维修建议和方法。
5. 报警和保护功能：设置液压系统的报警和保护功能，确保系统运行的安全性和稳定性。
6. 操作手册和使用说明书：编写液压系统实验台的操作手册和使用说明书，方便用户进行操作和维护。
7. 性能测试和数据分析：进行系统的性能测试和数据分析，通过实验数据分析和比较，评估液压系统的性能和稳定性，并提供优化建议和方案。
以上是一个关于叉车液压系统的毕业设计项目的示例，你可以根据自己的兴趣和能力进行具体的设计和制作。
在项目中要注重理论和实践相结合，注意安全和质量控制，同时考虑系统的可维护性和可升级性。
祝你顺利完成毕业设计项目！。
液压缸毕业设计
液压缸毕业设计
液压缸是一种常见的执行元件，在各种工程机械、农业机械、汽车等设备中广泛应用。
针对液压缸的使用需求，本毕业设计将设计一种新型的液压缸结构，以提高液压缸的使用
效率和稳定性。
首先，本设计将进行液压缸的结构设计。
通过分析现有液压缸的设计缺陷，本设计将
采用密封性更好的全密封结构，以避免液压缸在使用过程中出现泄漏现象。
同时，为了提
高液压缸的稳定性，本设计还将采用双杆柱塞式结构，以保证液压缸在行程过程中双杆受
力均衡。
此外，为了保证液压缸的耐用性和使用寿命，本设计还将采用高强度材料来制造
液压缸的各个零部件。
其次，本设计将进行液压缸的液压系统设计。
为了提高液压缸的使用效率，本设计将
采用选型合理的液压系统设计，并在选用液压缸的同时，选择与之匹配的液压泵、液压阀
等设备，以保证整个液压系统的稳定性和效率。
此外，为了提高液压系统的安全性，本设
计还将在液压系统中增加过载保护装置和泄压装置，以避免液压系统在过载或超压情况下
出现事故。
最后，本设计还将进行液压缸的测试和性能评估工作。
在设计完成后，将进行液压缸
的测试，测量液压缸在不同工作条件下的负载能力、稳定性和使用寿命等参数，并结合实
际工作情况进行性能评估。
本毕业设计的实现将会大大提高液压缸的使用效率和稳定性，提高工程机械、农业机械、汽车等设备的工作效率和安全性，具有较高的实用价值和推广应用前景。
