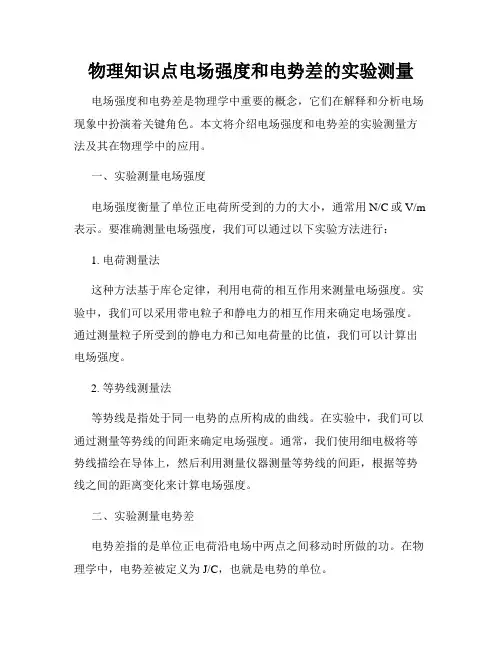

物理知识点电场强度和电势差的实验测量
物理知识点电场强度和电势差的实验测量电场强度和电势差是物理学中重要的概念，它们在解释和分析电场现象中扮演着关键角色。
本文将介绍电场强度和电势差的实验测量方法及其在物理学中的应用。
一、实验测量电场强度电场强度衡量了单位正电荷所受到的力的大小，通常用N/C或V/m 表示。
要准确测量电场强度，我们可以通过以下实验方法进行：1. 电荷测量法这种方法基于库仑定律，利用电荷的相互作用来测量电场强度。
实验中，我们可以采用带电粒子和静电力的相互作用来确定电场强度。
通过测量粒子所受到的静电力和已知电荷量的比值，我们可以计算出电场强度。
2. 等势线测量法等势线是指处于同一电势的点所构成的曲线。
在实验中，我们可以通过测量等势线的间距来确定电场强度。
通常，我们使用细电极将等势线描绘在导体上，然后利用测量仪器测量等势线的间距，根据等势线之间的距离变化来计算电场强度。
二、实验测量电势差电势差指的是单位正电荷沿电场中两点之间移动时所做的功。
在物理学中，电势差被定义为J/C，也就是电势的单位。
1. 电位计测量法电位计是一种测量电势差的常用仪器。
它利用了导体内部电势的平衡性质，可以通过测量两个点之间的电势差来确定电场强度。
实验中，我们将电势计连接在待测电场中的两点上，通过读取电势计上的数值来测量电势差。
2. 比例法比例法是一种常用的实验测量电势差的方法。
它利用了电磁感应的原理，通过改变磁场的强度或面积，测量感应电动势的变化来确定电势差。
实验中，我们可以使用一根线圈和一个磁铁，通过改变线圈中的电流或磁铁的位置，测量感应电动势的变化来确定电势差。
三、电场强度和电势差的应用电场强度和电势差在物理学中有广泛的应用。
以下是其中一些重要的应用：1. 电场势能电场势能是指电荷在电场中由于位置变化导致的能量变化。
电场强度和电势差可以帮助我们计算电场势能的大小，从而理解电荷在不同位置之间的能量转化过程。
2. 静电场分析通过测量电场强度和电势差，我们可以对电场分布进行分析。
接触电动势和温差电动势的产生原理
接触电动势和温差电动势的产生原理1. 概述电动势是指导致电荷在导体中移动的力，是电动力和电荷单位正电荷之间的关系。
电动势可以由多种方式产生，其中包括接触电动势和温差电动势。
本文将重点探讨接触电动势和温差电动势的产生原理及其相关知识。
2. 接触电动势的产生原理接触电动势是由两种不同金属直接接触时产生的电动势。
在接触处，金属之间的电子会发生迁移，导致带电情况发生变化，从而产生电动势。
接触电动势的产生原理主要包括以下几点：2.1 费米能级对齐原理费米能级是指在固体中，占据能级和未占据能级之间的分界线。
当两种不同金属直接接触时，它们的费米能级会趋向对齐。
如果两种金属的费米能级相差较大，电子将会从费米能级较低的金属向费米能级较高的金属转移，产生电势差。
2.2 阻隔层效应在两种不同金属直接接触时，通常会形成一个非导电的氧化层或其他低导电性物质的薄膜，称为阻隔层。
这个阻隔层会阻碍电子的自由传输，从而产生电势差。
2.3 温度效应接触电动势还会受到温度的影响。
温度升高会使金属内部的电子迁移速度增加，从而增强接触电动势的大小。
3. 温差电动势的产生原理温差电动势是在金属导体中，由于导体两端温度不同而产生的电动势。
其产生原理主要包括以下几点：3.1 热电效应热电效应是温差电动势产生的基础。
当导体两端温度存在差异时，导体中的自由电子会受到热运动的影响，从而产生电势差。
热电效应是温差电动势产生的主要机制之一。
3.2 Seebeck效应Seebeck效应是指在金属导体中，当两个不同金属导体的温度存在差异时，会产生由温度差引起的电势差。
Seebeck效应是温差电动势的重要表现形式，也是温差电动势产生的重要原理之一。
3.3 Thompson效应Thompson效应是指在导体内部存在温度梯度时，会产生由温度梯度引起的电势差。
Thompson效应也是导致温差电动势产生的重要原理之一。
4. 总结接触电动势和温差电动势的产生原理是电磁学中的重要知识点，对于理解电动势的产生机制与特性具有重要意义。
温差电动势YWH
温差电动势的测量2011级电子工程类6班杨伟豪 201131190628一、实验目的1. 了解电位差计的工作原理，学会用箱式电位差计测量热电偶的温差电动势。
2. 学会用数字电压表测量热电偶的温差电动势。
3. 了解热电偶的测温原理和方法。
4. 学会使用光点式或数字式检流计。
二、实验仪器UJ31型箱式电位差计、热电偶、光点式或数字式检流计、标准电池、直流稳压电源、温度计、电热杯、保温杯。
三、实验原理1．热电偶两种不同金属组成一闭合回路时，若两个接点A、B处于不同温度t0和t，则在两接点A、B间产生电动势，称为温差电动势，这种现象称为温差现象。
这样由两种不同金属构成的组合，称为温差电偶，或热电偶。
热电偶是一种常用的热电传感器，利用它可以测量微小的温度变化。
温差电动势ε的大小除和热电偶材料的性质有关外，另一决定的因素就是两个接触点的温度差(t－t0)。
电动势与温差的关系比较复杂，当温差不大时，取其一级近似可表示为：ε＝C（t－t0）式中C为热电偶常数（或称温差系数），等于温差1℃时的电动势，其大小决定于组成热电偶的材料。
例如，常用的铜-康铜电偶的C值为4.26×10-2mV/K，而铂铑-铂电偶的C值为6.43×10-3mV/K。
四、实验步骤1．参照图4-8-3，连接好线路。
2．把检流计调零。
3．调节电位差计工作电流标准化（详见电位差计使用方法）。
4．测量降温过程不同温度点的温差电动势。
接通电源，将热端的水加热到100℃，当温度下降到95℃时，开始测量热电偶的温差电动势，每隔4℃测量一个电动势，测出8个数据，重复测量两次。
5．使热端处于任意一个温度，测出当前的温度t x真及此温度下相应的电动势εx。
五、数据记录及处理1. 实验数据记录标准电池温度t （℃），标准电池电动势E s(t)＝ （V ） 热电偶冷端温度t 0＝ 17（℃）表4-8-1 测量数据表2. 用两种方法求出温差系数C（1）以热电偶两端点的温差△t 为横坐标，热电动势ε为纵坐标，在直角坐标纸上作ε-△t 曲线，并用作图法定出温差系数C 。
传感器与检测技术(填空)
传感器1. 因环境温度变化而引起的附加电阻的相对变化量，除了与环境温度有关外，还与应变片自身的性能参数（K 0, α0, βs ）以及被测试件线膨胀系数βg 有关。
2 产生应变片温度误差的主要因素有下述两个方面。
1) 电阻温度系数的影响2) 试件材料和电阻丝材料的线膨胀系数的影响3. 电阻应变片的温度补偿方法通常有线路补偿和应变片自补偿两大类。
5.注意补偿条件：① 在应变片工作过程中，保证R3=R4② R1和R2两个应变片应具有相同的电阻温度系数α、线膨胀系数β、应变灵敏度系数K 和初始电阻值R0。
③ 粘贴补偿片的补偿块材料和粘贴工作片的被测试件材料必须一样，两者线膨胀系数相④ 两应变片应处于同一温度场。
6.电桥平衡条件：欲使电桥平衡， 其相邻两臂电阻的比值应相等， 或相对两臂电阻的乘积应相等。
直流电桥平衡条件:R1R4=R2R3.7.电压灵敏度的物理意义：① 电桥电压灵敏度正比于电桥供电电压， 供电电压越高， 电桥电压灵敏度越高，但供电电压的提高受到应变片允许功耗的限制，所以要作适当选择； ② 电桥电压灵敏度是桥臂电阻比值n 的函数，恰当地选择桥臂比n 的值，保证电桥具有较高的电压灵敏度。
7. 当E 值确定后，n=1时才能使KU 最高。
即在供桥电压确定后，当R1=R2=R3=R4时，电桥电压灵敏度最高，此时有 U0=E *△R1/4R1(单臂)8.结论：当电源电压E 和电阻相对变化量ΔR1/R1一定时， 电桥的输出电压及其灵敏度也是定值，且与各桥臂电阻阻值大小无关。
9.减小和消除非线性误差的方法：①提高桥臂比；②采用差动电桥{公式P29非线性误差}10.半桥差动：在试件上安装两个工作应变片，一个受拉应变，一个受压应变， 接入电桥相邻桥臂。
可知：Uo 与ΔR1/R1成线性关系，无非线性误差，而且电桥电压灵敏度KU=E/2，是单臂工作时的两倍。
U0=E*△R1/2R1(R1=R2=R3=R4, △R1=△R2)11.全桥差动：电桥四臂接入四片应变片，即两个受拉应变(1.4拉)，两个受压应变（2.3压），将两个应变符号相同的接入相对桥臂上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1 热电偶1t热端0t冷端实验名称 温差电动势的测量一、前言1821年德国物理学家塞贝克（T.J.Seeback ）发现：两种不同金属导线两端接合成回路，当结合点的温度不同时，在回路中就会有电流和电动势产生，后来称此为塞贝克效应。
其中产生的电动势称为温差电动势，上述回路称为热电偶。
在实际测量中，为了提高测量精度，使测量更加方便快捷，经常将一些非电学量（如温度、速度、长度等）转换为电学量进行测量。
热电偶就是这样一种利用温差电效应制作的，将非电学量（温度）转化成电学量（电动势）来测量的一个实际例子。
用热电偶测温具有许多优点，如测温范围宽、测量灵敏度和准确度较高、结构简单不易损坏等。
此外由于热电偶的热容量小，受热点也可做得很小，因而对温度变化响应快，对测量对象的状态影响小，可以用于温度场的实时测量和监控。
因此，热电偶在温度测量、温差发电和控制系统中得到广泛应用。
二、教学目标1、观察并了解温差电现象。
2、掌握电势差计的工作原理，学会使用箱式电势差计。
3、通过测量热电偶的温差电动势，学会对热电偶进行定标的方法。
4、学会使用光点式检流计。
三、教学重点1、热电偶的定标。
四、教学难点1、箱式电势差计的使用。
五、实验原理两种不同金属（如铜和康铜）组成一个闭合回路，如图1所示，当两个接触点温图2 t E 与10t t -的线性关系曲线1t热端10()t E V 度不同，则在两接触点间将产生电动势，回路中会出现热电流，此现象称为温差电现象，产生的电动势称为塞贝克电动势，也称为温差电动势。
这种由两种不同金属焊接并将接触点放在不同温度下的回路称为热电偶，其高温端称为自由端或工作端，低温端称为自由端或冷端。
热电偶的温差电动势大小由热端和冷端的温差决定，其极性热端为正极，冷端为负极，其关系式如下：210101()()2t E t t t t αβ=-+-+ ＝（1）式中t E 为温差电动势，1t 为热端温度，0t 为冷端温度，α和β是由构成热电偶的金属材料决定的常数。
当冷热端温差不大时，αβ ，上式可简化为：10()t E t t α=-（2）故温差电动势t E 与冷热端温差01t t -成线性关系。
比率系数α称为温差电偶的温差系数或称热电动势率。
将热电偶，电势差计等其他相关仪器组合在一起便构成了热电偶温度计。
当已知冷端温度，并测出其温差电动势后，便可求出热端温度：10tE t t α=+（3）显然，使用热电偶温度计测量温度时，必须进行定标。
所谓定标就是要确定温差电动势的大小与温度差的对应关系，即确定热电偶温差系数α的值。
实验中，由于热电偶热端温度1t 不可能很高，故可通过式（2）作出t E 与10t t -的线性关系曲线，用图解法求出α。
如图2所示，在曲线上取t E ∆与()10t t ∆-，则有10()tE t t α∆=∆- （4）六、实验仪器UJ31型箱式电势差计，直流复射式检流计、铜-康热电偶、标准电池、高稳定直流电源、保温瓶、搪瓷杯、温度计、导线。
图3 箱式电势差计工作原理图D图4 UJ31型箱式电势差计面板示意图及实验电路图1、UJ31型箱式电势差计箱式电势差计与线式电势差计都是利用补偿法原理，但箱式电势差计不仅测量方便而且提高了测量精度，适用于科研和生产。
UJ31型箱式电势差计属于“定流变阻式”电势差计，其简化原理图如图3。
图中E 为工作电源；n R 为工作回路的限流电阻；s E 为标准电池；x E 为待测电动势；s R 称为工作电流调定电阻，提供一个标准电压与标准电池的电动势相互补偿，以确定工作电流；x R 称为测量电阻，提供一个标准电压与未知电动势相互补偿，从而测出待测电动势。
UJ31型箱式电势差计是一种低电势，双量程的电势差计，其工作电流为10mA ，需外接5.7~6.4V 的工作电源，其面板如图4所示，各旋钮、按键介绍如下：(1) 0K 为量程开关。
当0K 指向“×10”档时最大量程为171mV ，指向“×1”档时最大量程为17.1mV 。
(2) 2K 为工作状态转换开关，有“标准”、“测量”和“断开”三种状态。
(3) 1K 接通检流计的按钮式开关，有“粗”和“细”两个。
(4) s R 为标准电池的温度补偿旋钮，它是一个可调电阻，示值已换算成电压，使用时根据标准电池电动势的大小取值。
因标准电池的电动势与温度有关，故此旋钮有温度补偿之称。
(5) 调流盘n R 分为1n R （粗）、2n R （中）、3n R （细）三个调节盘，是为进行电流标准化的调节电阻，便于迅速达到补偿。
(6) 测量盘x R 分为两个步进式测量旋钮()1I x R 、()2II x R 和一个带游标的滑线式转盘()3III x R ，用于调节x R 上的电压降与x E 达到补偿，并由三盘上示值读出待测电动势。
2、直流复射式检流计 AC15/6型直流复射式光点检流计是一种测量微弱电流（81110~10A --）的磁电式检流计，它无指针，靠光标读数，无固定的零点，一般常用来检测有无电流或作为零位测量法的“指零”仪表。
与指针式检流计相比，直流复射式检流计以光路系统代替金属指针，从而减少了指针的转动惯量，缩短了测量的反应时间；光点经过多次反射又增加了“光指针”的长度，提高了测量系统的灵敏度。
其使用方法如下：(1) 待检测电流由左下角标示的“＋”、“－”两个接线端接入，一般不考虑正负。
(2) 电流的大小由投射到刻度尺上的光标来指示。
产生光标的电源插口在仪器背面。
由于光标电源有AC220V 和AC6V 两种，所以要注意光标电源的选择开关应和实际相符。
(3) 测量时，应先接通光标电源，见到光标后，将分流器开关由“短路”转到“×0.01”档，观察光标是否指“0”，如果光标不在“0”点，应使用零点调节器和标盘微调器，把光标调在“0”点。
如果找不到光标，可以将检流计的分流器开关置于“直接”处，检查仪器内的小灯泡是否发光。
(4) 仪器的偏转线圈并联不同的分流电阻，可以得到不同的灵敏度。
使用时，应从检流计的最低灵敏度×0.01档开始测量，如果偏转不大，再逐步提高灵敏度．本实验中要求灵敏度达到“×0.1”。
(5) 测量中当光标摇动不停时，要转向短路档，使线圈作阻尼振动，较快静止下来。
检流计悬丝所能承受的最大拉力只有零点几克，所以使用时注意不能振动、倾斜。
当实验结束时，必须将分流器置于短路档，以防止线圈和悬丝受到机械振动而损坏。
3、标准电池标准电池是一种作电动势标准的原电池，分为饱和式（电解液始终是饱和的）和不饱和式两类。
不饱和式标准电池的电动势t E 随温度变化很小，一般不必作温度修正，但在恒温下t E 仍有变化，不及饱和式的稳定，而且当电流通过不饱和式标准电池后，电解液增浓，长期使用后会失效。
饱和式标准电池的电动势较稳定，但随温度变化比较显著。
本实验所用的为饱和式标准电池，该电池在20℃时的电动势为20E =1.01860V ，在偏离20℃时的电动势可以下式估算：23620()[39.94(20)0.929(20)0.0090(20)]10s E t E t t t V -=--+---⨯使用标准电池时需注意正负极不能接错，不能短路，不准用万用表测其端电压，不可摇晃、振荡、倒置，通电时间不能太长，一般仅允许通过小于1A μ的电流。
七、实验内容与步骤1、合理布置仪器，按图4正确连接线路。
接线时需断开所有开关，电势差计上0K 应旋至空档位（断开）；2K 旋至“断”档，并注意工作电源E 、标准电池0E 及热电偶热端()+、冷端()-的极性不可接错。
2、接通检流计电源，将分流器旋钮旋至“×0.1”档，调光斑“零位”（即机械调零）。
3、校准电势差计。
(1) 接通工作电源，根据室温由表格查出对应温度下标准电池电动势s E 的值。
将电势差计上s R 旋扭转至与s E 相应的值。
将0K 拨至“×1”档，2K 拨至“标准”。
(2) E 调到6伏左右，点按1K 的“粗”按钮，先后调节1n R （粗）和2n R （中），将检流计光斑对准零刻度线（粗校）；按下1K 的“细”按纽，调节3n R （细）再次将检流计光斑对准零刻度线（细校）。
此时工作回路与标准回路达到补偿，电势差计已被校准。
4、测试热电偶温差电动势。
(1) 将电势差计上的2K 拨至“未知1或2”，在保温瓶中放入一定量冷水，并将盖子盖好。
读出插入瓶中温度计的示值作为冷端温度0t 。
将开水倒入电热杯，盖好盖子，插入其中温度计的示值作为热端温度1t 。
选定一个起始测量温度，先进行粗测：点按1K“粗”按纽，调节()1I x R 和()2II x R 使检流计光斑对准零刻度线；然后进行细测，按下1K “细”按纽，调节()2II x R 和()3III x R 使检流计光斑再次指零，此时立即记下1t ，再记下()1I x R 、()2II x R 、()3III x R 示值之和，即为热电偶在该瞬时温差下的温差电动势t E 。
(2) 热端温度采用自然冷却法，要求热端温度1t 每下降3~5C ︒ 测一次温差电动势，连续测8组数据，填入表格。
5、实验完毕，处理实验用水，整理仪器。
八、数据表格及数据处理1、数据表格2、热电偶温差电动势的定标曲线如下图；图5 热电偶温差电动势的定标曲线图取t E ∆，()10t t ∆-，如图A (58.0，2.336)，B (34.0 ,1.315)，则热电偶温差系数12.336 1.3150.0425()58.034.0A B A B E E mV C t t α---===⋅︒∆-∆-1 2 3 4 5 6 7 8 热端温度1t (℃) 70.0 67.0 64.0 60.8 57.8 54.0 50.5 46.0 冷端温度0t (℃)14.8 14.8 14.8 14.8 14.8 14.8 14.8 14.8 10t t t ∆=-(℃)55.252.249.246.043.039.235.731.2温差电动势()t E mV2.21492.07721.9518 1.84251.69031.54141.38801.2008温差电动势的经验方程为：100.0425()()t E t t mV =-九、指导要点及注意事项1、线路接好后，要仔细检查，确认无误方可接通电源，特别要注意正负极的连接，断开电源时，应先断开校准回路。
2、所有的接线必须接好不能出现虚接，标准电池和电势差计的工作电源以及温差电动势的正负极不能接反。
3、量程开关0K 在“×1”“×10”两档中间有一空白档，此时电势差计处于断开状态。
实验操作完毕，应将0K 旋置空档位（断开位），2K 旋置“断”档。
