中兴CSFB参数配置
CSFB流程及常见问题.
CSFB流程与常见问题1TD-LTE语音解决方案根据终端形态不同，TD-LTE语音终端包括多模单待和多模双待两种形态多模单待终端话音分为由LTE提供和不通过LTE提供两种解决方案多模双待终端话音由2G/TD电路域提供.2CSFB基本原理中文名：电路域回落CSFB技术是针对TD-LTE多模单待终端提供语音服务的临时解决方案，主要思想是终端驻留在LTE，呼叫建立前先重定向到2/3G，由23G提供CS域语音服务，当语音结束后，根据网络的指示，返回LTE网络驻留；回落2G和返回4G是重点关注的过程。
回落方案：R8 RRC重定向回落(实现简单、性能一般）R9 RRC重定向回落（RIM）（实现复杂、性能好）通话结束，返回4G：空闲态小区重选（小区重选机制,返回时间长，时延较长）快速返回Fast Return （手机支持，无需配置4G邻区，返回时间短，时延较短）。
•开机选网：终端开机—>LTE及2G/3G电路域联合注册—>驻留LTE。
•数据业务：由LTE直接承载,数据传输过程若有话音业务需求，（回落过程将导致数据业务中断）。
•短信业务：可由LTE直接承载，短消息利用SGs接口，通过LTE无线信道传递给UE，UE不需要重选至2/3G。
网络拓扑：3CSFB相关流程3.1联合附着CS Fallback语音主要是通过SGs接口实现的，用户在附着网络时，MME和MSC Server 需要对该用户的SGs连接进行维护。
在E-UTRAN开机驻留的UE，开机后发起联合的EPS/IMSI 附着流程。
联合附着流程如图1所示，由MME通过SGs接口完成UE在UTRAN/GERAN核心网的位置区更新流程，使得UTRAN/GERAN核心网感知到UE的位置.图1联合附着流程图1：UE发起网络附着请求，向MME发送Attach Request消息。
其中参数Attach Type指示这是一个联合的EPS/IMSI附着流程，并且参数指示UE具备CS Fallback能力。
VOLTE后台参数指导(DOC)
无线侧VoLTE参数配置一、V oLTE功能开启参数配置中兴eNB在V6.00.00.10版本支持包括RoHC、eSRVCC、SPS、COMP、ICIC、TTIbundling、ZUC等VoLTE相关特性。
根据实验网测试，VoLTE商用默认参数配置如下：二、V oLTE功能开启参数配置各项功能开启和参数设置建议参见下文。
2.1ROHC配置2.1.1ROHC全局业务开关打开ROHC深度头压缩开关：在EMS配置管理窗口，选择[无线参数->TD-LTE->无线业务配置->全局业务开关]，点击（编辑）按钮，配置“ROHC深度头压缩开关”为“打开[1]”，如图1-1所示，然后点击（保存）按钮保存。
图1-1ROHC深度头压缩开关2.1.2ROHC Profile格式配置ROHC Profile格式：在EMS配置管理界面，选择[无线参数->TD-LTE->无线业务配置->应用PDCP参数]，点击（编辑）按钮，按要求配置需要的业务类型QCI编号（语音QCI=1、视频QCI=2）对应的是否支持ROHC格式[Profile0x0001、Profile0x0002、Profile0x0004、Profile0x0006]为“是[1]”，如图1-2、图1-3所示，然后点击（保存）按钮保存。
其中，参数“PDCP ROHC支持的最大上行CID”，指的是PDCP ROHC打开后的支持最大UE上下文ID （CID），用于指示ENB或UE在压缩解压缩时所用上下文，Maximum CID限制CID最大可取范围，在接入前配置，默认值为15。
图1-2 QCI=1时，开启格式“Profile0x0001”压缩图1-3 QCI=2时，开启格式“Profile0x0001”压缩2.2RLC配置RLC配置：在EMS配置管理窗口，选择[Qos配置->Qos业务类型]，点击（编辑）按钮，针对QCI=1与QCI=2的承载，修改为“非确认模式”模式，如图1-4所示，然后点击（保存）按钮保存。

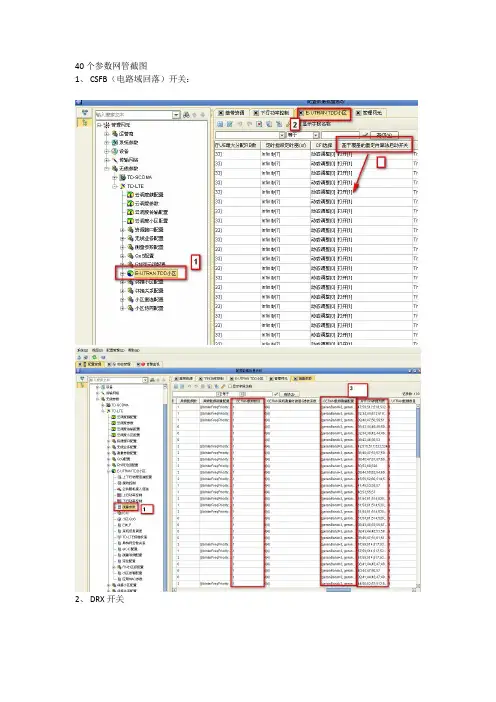

中兴40个参数网管截图
40个参数网管截图1、CSFB（电路域回落）开关：2、DRX开关DRX(非连续接收) Discontinuous ReceptionUE在一段时间里停止监听PDCCH信道，DRX分两种：IDLE DRX，顾名思义，也就是当UE处于IDLE 状态下的非连续性接收，由于处于IDLE状态时，已经没有RRC连接以及用户的专有资源，因此这个主要是监听呼叫信道与广播信道，只要定义好固定的周期，就可以达到非连续接收的目的。
但是UE要监听用户数据信道，则必须从IDLE状态先进入连接状态。
而另一种就是ACTIVE DRX，也就是UE处在RRC-CONNECTED 状态下的DRX，可以优化系统资源配置，更重要的是可以节约手机功率，而不需要通过让手机进入到RRC_IDLE 模式来达到这个目的，例如一些非实时应用，像web浏览，即时通信等，总是存在一段时间，手机不需要不停的监听下行数据以及相关处理，那么DRX就可以应用到这样的情况，另外由于这个状态下依然存在RRC连接，因此UE要转到支持状态的速度非常快。
3、LongDrxCycle（长不连续接收循环周期长度）4、OnDurationTimer（在DRX循环周期中UE苏醒的时间长度）5、DrxInactivityTimer（DRX非激活定时器）6、DrxRetransmissionTimer（DRX的HARQ重传定时器）7、ShortDrxCycle（短不连续接收循环周期长度）8、DrxShortCycleTimer（DRX 短不连续循环周期定期器长度）QCI编号为9，修改参数如图表。
9、RRC连接不活动定时器10、寻呼周期（DefaultPagingCycle）当处于空闲状态的用户设备(UE)，如果不连续接收(DRX) 被使用，则UE只需每隔DRX周期(DRX cycle)，在一个寻呼时刻(Paging Occasion)监听一个P-RNTI。
DRX的功能是为UE省电。

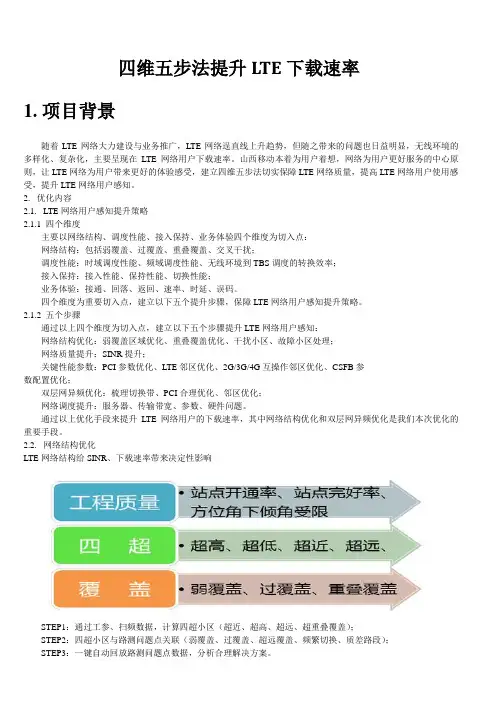

中兴优化方案
四维五步法提升LTE下载速率1. 项目背景随着LTE网络大力建设与业务推广，LTE网络逞直线上升趋势，但随之带来的问题也日益明显，无线环境的多样化、复杂化，主要呈现在LTE网络用户下载速率。
山西移动本着为用户着想，网络为用户更好服务的中心原则，让LTE网络为用户带来更好的体验感受，建立四维五步法切实保障LTE网络质量，提高LTE网络用户使用感受，提升LTE网络用户感知。
2. 优化内容2.1. LTE网络用户感知提升策略2.1.1 四个维度主要以网络结构、调度性能、接入保持、业务体验四个维度为切入点：网络结构：包括弱覆盖、过覆盖、重叠覆盖、交叉干扰；调度性能：时域调度性能、频域调度性能、无线环境到TBS调度的转换效率；接入保持：接入性能、保持性能、切换性能；业务体验：接通、回落、返回、速率、时延、误码。
四个维度为重要切入点，建立以下五个提升步骤，保障LTE网络用户感知提升策略。
2.1.2 五个步骤通过以上四个维度为切入点，建立以下五个步骤提升LTE网络用户感知：网络结构优化：弱覆盖区域优化、重叠覆盖优化、干扰小区、故障小区处理；网络质量提升：SINR提升；关键性能参数：PCI参数优化、LTE邻区优化、2G/3G/4G互操作邻区优化、CSFB参数配置优化；双层网异频优化：梳理切换带、PCI合理优化、邻区优化；网络调度提升：服务器、传输带宽、参数、硬件问题。
通过以上优化手段来提升LTE网络用户的下载速率，其中网络结构优化和双层网异频优化是我们本次优化的重要手段。
2.2. 网络结构优化LTE网络结构给SINR、下载速率带来决定性影响STEP1：通过工参、扫频数据，计算四超小区（超近、超高、超远、超重叠覆盖）；STEP2：四超小区与路测问题点关联（弱覆盖、过覆盖、超远覆盖、频繁切换、质差路段）；STEP3：一键自动回放路测问题点数据，分析合理解决方案。
2.3. 网络质量提升LTE网络SINR的好坏，直接影响用户数据业务感知，SINR的提升是LTE网络质量的重中之重！SINR主要从重叠覆盖、弱覆盖、上行干扰、PCI模三干扰三方面进行提升。
深圳LTE网络CSFB功能开启介绍中兴区域参考
深圳LTＥ网络ＣSFB功能开启介绍-中兴区域(参考)————————————————————————————————作者：————————————————————————————————日期:ﻩ深圳ＬTE网络CSＦB功能开启介绍1 概念CSＦＢ:Cs FaｌlBaｃｋ;由于具有ＬTE和2G/3G接入能力的双模或者多模终端,在使用LTＥ接入时，无法收／发2G/3G电路域业务信号。
为了使ＵE在LＴE接入或驻留下能够发起话音业务等CS业务(主叫），以及接收话音等CS业务的寻呼（被叫)，并且能够对UE在LＴE接入下正在进行的PS业务进行正确地处理,而产生了这种技术。
CSＦB技术中,在ＬTE和２G／3G的双覆盖区域,对话音、LＣS（定位业务)和补充业务，LTE/ＥＰC网络触发终端从LTE接入回退到2G／3Ｇ网络接入并进行CS业务。
CS Fallback到GEＲＡN小区可以采用3几种方式:1.ﻩPS HO2.ﻩCCO3.ﻩ重定向CＳFallｂacｋ到UTRＡＮ（包括TＤ和UMTS）小区可以采用:错误!未定义书签。
．ＰS HO错误!未定义书签。
.ﻩ重定向由于重定向是通过RRC Connｅｃｔion Rｅlｅasｅ携带目标频点信息，然后ＵE重选后接入,R9的协议新增了携带多个小区的系统信息,但时延仍然比前两种方式大,所以采用这几种方式（PＳHO、ＣCＯ、重定向）的时延依次增加,当前面的方式不能用时才用后面的方式。
当ＬTＥ小区同时有ＧＥRAN和ＵＴＲAN同覆盖或者包含关系的邻区时，eNＢ需要决定向GEＲAN还是UTＲＡＮ的邻区进行CS Fallbａｃｋ,核心网在INITIAL COＮTＥXＴSＥＴUP REQＵEＳT或者ＵE CONTEXＴMＯＤIＦICATＩON REQUEST的时候可能会带“Sｕbscｒiber Pro ｆor RAＴ/Frｅquency pｒiority”信元，其取值为２5６,2５5，25４时会指示哪个ＲAＴ系统优先,当不带该字段时通过后台配置字段Cｏnｆigｕrａtｅd ＴａrgetRAT for CＳFB决定优先CSFB到哪个系统。
中兴无线侧VoLTE参数配置手册0611
中兴无线侧VoLTE参数配置手册06111 无线侧VoLTE参数配置1.1 ROHC配置1.1.1 ROHC全局业务开关打开ROHC深度头压缩开关:在EMS配置管理窗口，选择[无线参数->TD-LTE->无线业务配置->全局业务开关]，点击(编辑)按钮，配置“ROHC深度头压缩开关”为“打开[1]”，如错误～未找到引用源。
所示，然后点击(保存)按钮保存。
图 3-1 ROHC深度头压缩开关1.1.2 ROHC Profile格式配置ROHC Profile格式:在EMS配置管理界面，选择[无线参数->TD-LTE->编辑)按钮，按要求配置需要的无线业务配置->应用PDCP参数]，点击(业务类型QCI编号(语音QCI=1、视频QCI=2)对应的是否支持ROHC格式[Profile0x0001、Profile0x0002、Profile0x0004、Profile0x0006]为“是[1]”，如错误～未找到引用源。
、图3-3所示，然后点击(保存)按钮保存。
其中，参数“PDCP ROHC支持的最大上行CID”，指的是PDCP ROHC打开后的支持最大UE上下文ID (CID)，用于指示ENB或UE在压缩解压缩时所用上下文，Maximum CID限制CID最大可取范围，在接入前配置，默认值为15。
图 3-2 QCI=1时，开启格式“Profile0x0001”压缩图 3-3 QCI=2时，开启格式“Profile0x0001”压缩1.2 RLC配置RLC配置:在EMS配置管理窗口，选择[Qos配置->Qos业务类型]，点击(编辑)按钮，针对QCI=1与QCI=2的承载，修改为“非确认模式”模式，如图3-9所示，然后点击(保存)按钮保存。
图 3-9 RLC配置1.3 DRX配置DRX配置:在EMS配置管理窗口，选择[E-UTRAN TDD小区]，点击(编辑)按钮，修改“GBR业务DRX使能开关”与“非GBR业务DRX使能开关”为“打开”，如图3-10所示，然后点击(保存)按钮保存。
电信承建联通共享站点CSFB回落配置指导-中兴设备
电信承建联通共享站点CSFB配置指导系统优化项目组2020年4月目录1概述 (3)2全局业务开关 (3)2.1回落3G (3)2.2回落2G (4)3基于覆盖的重定向算法启动开关 (4)4测量参数 (4)4.1回落3G (4)4.2回落2G (5)5EnodeB邻接频点 (6)5.1回落3G (6)5.2回落2G（站点周边最强GSM频点） (7)6CSFB配置 (8)6.1回落3G (8)6.2回落2G (10)7运营商自定义用户策略配置表 (11)8测量参数 (12)1概述本文为电信承建联通共享站点CSFB参数配置方法，目前中兴版本3.8支持，3.7版本不支持。
因各地市联通要求不同，部分区域回落3G，部分区域回落2G，因此本文针对两种情况分别进行配置说明。
2全局业务开关联通CSFB配置，回落3G或回落2G，需打开UL CSFB功能开关或GL CSFB功能开关。
在“全局业务开关”表中，将参数“UL CSFB功能开关”或“GL CSFB功能开关”打开，开启到UTRAN（WCDMA）或GSM网络的CSFB功能。
2.1回落3G2.2回落2G3基于覆盖的重定向算法启动开关将“E－UTRAN FDD小区”表中“基于覆盖的重定向算法启动开关”设置为打开。
4测量参数4.1回落3G在“测量参数”表中将“参数UTRAN FDD系统空闲态用户CS Fallback目标系统优先级”与“参数UTRAN FDD连接态用户CS Fallback目标系统优先级”设置为100，参数“对CSFB 是否测量”设置为否。
UTRAN频点数目设置为1，UTRAN载频测量配置中设置对应UTRAN载频（如：2132.6），设置UTRAN频点CSFB优先级为0，UTRAN频点CSFB测量指标为否，CS Fallback到UTRAN 时，优先采用的方式设置为重定向。
4.2回落2G在“测量参数”表中将“参数GERAN系统空闲态用户CS Fallback目标系统优先级”与“参数GERAN连接态用户CS Fallback目标系统优先级”设置为100，参数“对CSFB是否测量”设置为否。
CSFB参数配置错误导致4G手机无法回落至2G进行通话
故障案例CSFB参数配置错误导致4G手机无法回落至2G进行通话
省公司贵州专业无线设备类型eNode B
设备厂家中兴设备型号R8972E
M192023 软件版本TNodeB-BBUV3
.30.601P02
编制时间2016-5 作者作者电话
入库时间- 审核人审核人电话
厂商审核人联系方式
关键字CSFB；参数配置错误
故障现象
毕节城区某新开基站开通CSFB功能后，4G手机无法回落至2G进行通话，终端信令跟踪工具查看相关信令如下图：
如上图所示终端在TDLTE网络中处于连接态，发起主叫之后即extended service request两次之后，RRC Connection Release，但该release消息中并未携带GSM网络频点（如右大框所示），最终终端无法完成回落以及主叫失败
告警信息
无告警。
原因分析
由于终端在发起主叫后，RRC连接释放消息中未携带GSM网络频点信息，首先怀疑CSFB功能开启参数问题：
依次检查了GERAN载频数目/GERAN载频测量配置/ARFCN详细列表参数，配置无误如下图所示：最后检查了连接态用户CS Fallback目标系统优先级参数，发现该参数配置有误如下图所示：
此处网管上设置的连接态用户的优先回落到UTRAN-FDD上，优先级设置错误导致终端无法回落到GSM 网络上进行通话。
处理步骤
修改连接态用户CS Fallback目标系统优先级如下图所示：
修改后回落恢复正常，RRC连接释放消息中正常携带了GSM网络配置频点且在GSM网络中起呼成功，如下图所示：
故障总结
连接态用户CS Fallback目标系统优先级参数配置错误导致终端在4G网络连接态下无法回落至GSM。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CSFB（盲测）功能性测试
一、CSFB测试场景
在LTE站点240909_南站移动覆盖区域进行CSFB功能性测试，测试所在区域GSM基站小区信息如下所示:
二、CSFB后台参数设置
表 2-1 后台参数配置表（基于盲重定向的CSFB）
参数路径需修改参数默认值建议配置值盲重定向
E-UTRAN
TDD小
区
基于覆盖的重定向算法启动开关
打开
[1]
CSFB到GSM时，优先采用的方式
PS切换
[0]
重定向[2]
E-UTRAN
TDD小
区->测
GERAN载频数目0 1
GERAN载频测量配置起始ARFCN
根据实际情况
配置
2.1基于覆盖的重定向算法启动开关
如下图所示，依次展开左侧的树形结构，双击“E-UTRAN TDD小区”，右侧会出现南站移动的3个小区配置目录，每小区一条。
以0小区为例，双击打开上图右侧的第一条配置。
如下图点击顶部的“修改”图标后，进行相关参数修改。
将上图“基于覆盖的重定向算法启动开关”开关设置为“打开”。
2.2 CSFB到GSM时，优先采用的方式
在“E-UTRAN TDD 小区”中修改“CSFB到GSM时，优先采用的方式”为“重定向”。
参数修改后点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步。
2.3GERAN载频数目
如下图所示，依次展开左侧的树形结构，双击“测量参数”，右侧会出现同一站点的多个小区配置目录，每小区一条。
以0小区为例，双击上图右侧0小区的配置数据。
出现下图界面，找到需要修改的参数，点击顶部的“修改”。
GERAN载频数目这个参数是组的概念，如果需要将GSM900和DCS1800区分开，也可以配置成2组，那么此处就填2。
参数修改后点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步。
2.4GERAN载频测量配置
参数设置路径与“2.3GERAN载频数目”相同，进入“E-UTRAN TDD小区”的“测量参数”中。
打开“GERAN载频测量配置”的嵌套结构，根据测试区域南站移动的GSM小区参数信息设置其中参数。
如果需要将GSM900的频点跟DCS1800的频点分开，那么这里需要配置两行分别配置。
参数修改后点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步。
2.5ARFCN详细列表
参数设置路径与“GERAN载频数目”相同，进入“E-UTRAN TDD小区”的“测量参数”中。
打开“ARFCN详细列表”的嵌套结构，根据GSM小区情况配置相关频点。
参数修改后点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步。
2.6GERAN系统空闲/连接态用户CSFB目标系统优先级
这两个参数的路径与““GERAN载频数目”相同，进入“E-UTRAN TDD小区”的“测量参数”中。
找到相应的参数，打开嵌套结构进行设置。
这两个参数默认为0，取值围为[0,255]可以根据需要设置，此处假设设置为100。
参数修改后点击下面的“确定”，在点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步（。
2.7对CSFB是否作测量
由于是盲重定向，所以这个参数要设置为不测量。
参数设置的路径与“GERAN载频数目”相同，进入“E-UTRAN TDD小区”的“测量参数”中。
找到“对CSFB是否作测量”将其设置为“否”。
参数修改后点击点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步（同步方法见“错误!未找到引用源。
错误!未找到引用源。
”）。
2.8R9的RIM过程设置
对于R9的设置，需要同时打开“NACC开关”和“GERAN RIM过程开关”。
具体设置步骤如下：
按照下图顺序，依次点开左侧的树形结构，最后双击“移动性管理”。
在上图右侧，双击配置数据，分别找到“NACC开关”、“GERAN RIM过程开关”，将它们都设置为“打开”。
参数修改后点击点击顶部保存即可。
之后增量同步参数方可生效。
也可等全部参数修改完成后统一增量同步。
三、CSFB测试（盲重定向）
3.1原理介绍
1. 连接态CSFB信令流程（含主被叫）：主叫：
在附着成功后，系统没有下发RRC Connection release的去激活消息之前，终端还处于连接态。
此时，发起拨号之后会有一条Extended Service request里面的原因是mobile originating CS fallback or 1xCS fallback，表示主叫的CSFB业务。
然后，会有一条RRC connection release消息中携带G网的频点。
如果CSFB使用基于测量的重定向，那么在RRC connection release消息前还有个measurement report消息。
收到系统下发的目标频点后，终端就开始在目标频点搜索小区驻留，搜目标系统消息后发起语音业务（CM Service request），之后会经过鉴权、setup、call proceeding、alterting 消息，最后被叫接通后会有connect消息。
通话结束后，终端在G网处于idle态会重选（fast return）会LTE，在LTE网进行TAU。
2. 空闲态CSFB信令流程（含主被叫）：
主叫：
UE去激活到idle态后，发起拨号，会有一条Extended Service request里面的原因是mobile originating CS fallback or 1xCS fallback，表示主叫的CSFB业务。
然后，会有一条RRC connection release消息中携带G网的频点。
如果CSFB使用基于测量的重定向，那么在RRC connection release消息前还有个measurement report消息。
收到系统下发的目标频点后，终端就开始在目标频点搜索小区驻留，搜目标系统消息后发起语音业务（CM Service request），之后会经过鉴权、setup、call proceeding、alterting 消息，最后被叫接通后会有connect消息。
通话结束后，终端在G网处于idle态会重选（fast return）会LTE，在LTE网进行TAU。
被叫：
3.2测试过程
1、打开Uetester工具，等待软件底部的端口已经正常识别，此处所识别的端口应该是设备管理器中识别的AT口。
3、在上图的AT命令输入窗口，依次输入下面黄色标注的命令（汉字部分为解释）：
at+cfun=0 //关机
at^sysconfig=19,7,1,2 //设置支持TDS/GSM制式，TDL制式优先；如果需要CSFB到TDS网，需要将输入命令改成at^sysconfig=20,6,1,2
at+cfun=1 //开机，当at工具反馈“^MODE: 17,255”表示已经驻留LTE 网络。
反馈“^MODE: 15,255”表示驻留到TD网络。
“^MODE: 3,255”表示驻留G网。
at+zgact=1,1 //拨号。
如果需要测试连接态下的CSFB，则需要拨号再ping包，如果只需要测试空闲态的CSFB则需要等待基站下发RRC Connection release后进行测试。
atd187********; //拨号呼叫，触发CSFB，后面的分号不能少。
增加分号是语音，不带分号为视频。
根据实际情况修改。
前台信令截图:。
