建筑物的变形缝
建筑变形缝(全)
表7.1 砌体房屋温度伸缩缝的最大间距
屋盖或楼盖类别 整体式或装配 整体式钢筋 混凝土结构 有保温层或隔热层的屋盖、 楼盖 间距（m） 50
无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式无檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式有檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 瓦材屋盖、木屋盖、轻钢屋盖
伸缩缝处结构布置的方式
伸缩缝处结构布置的方式
框架悬臂梁方案ຫໍສະໝຸດ 框架双柱方案墙体伸缩缝节点构造
1、墙体伸缩缝节点构造
砖墙伸缩缝一般做成平 缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。外 墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏 弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮 作盖缝处理。内墙可用金属皮或木条作为盖缝。
沉降缝的设置宽度
墙体、楼地面、屋顶沉降缝构造
1、墙体、楼地面、屋顶沉降缝构造
基本同伸缩缝。顶棚应充分考虑变形方向，减少不均 匀沉降的影响。
墙体沉降缝构造
基础沉降缝构造
2、基础沉降缝的结构处理
地下室沉降缝构造
3、地下室沉降缝构造
设臵变形缝处是地下室最容易发生渗漏的部位，因而地下室应尽 量不要设臵伸缩缝。
40
60
50
75
60 100
表7.2 钢筋混凝土结构伸缩缝最大间距（m）
结构类型 排架结构 框架结构 剪力墙结 构 挡土墙、 地下室 墙等类 结构 装配式 装配式 现浇式 装配式 现浇式 装配式 现浇式 室内或土中 100 75 55 65 45 40 30 露天 70 50 35 40 30 30 20
The end , thanks !

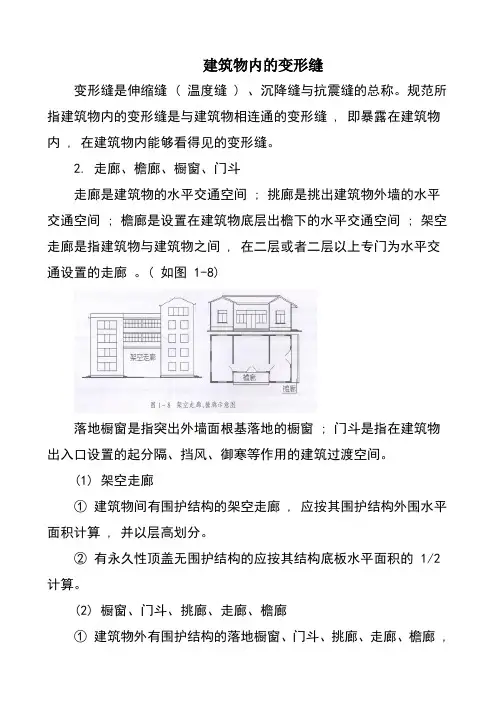

建筑物内的变形缝
建筑物内的变形缝变形缝是伸缩缝 ( 温度缝 ) 、沉降缝与抗震缝的总称。
规范所指建筑物内的变形缝是与建筑物相连通的变形缝 , 即暴露在建筑物内 , 在建筑物内能够看得见的变形缝。
2. 走廊、檐廊、橱窗、门斗走廊是建筑物的水平交通空间 ; 挑廊是挑出建筑物外墙的水平交通空间 ; 檐廊是设置在建筑物底层出檐下的水平交通空间 ; 架空走廊是指建筑物与建筑物之间 , 在二层或者二层以上专门为水平交通设置的走廊。
( 如图 1-8)落地橱窗是指突出外墙面根基落地的橱窗 ; 门斗是指在建筑物出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。
(1) 架空走廊①建筑物间有围护结构的架空走廊 , 应按其围护结构外围水平面积计算 , 并以层高划分。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 1/2 计算。
(2) 橱窗、门斗、挑廊、走廊、檐廊①建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊 ,应以层高的有关规定 , 按其围护结构外围水平面积计算。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 l/2 计算。
3. 楼梯、井道、建筑物顶部范围的建筑面积(1) 楼梯、井道①建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按所依附的建筑物的自然层计算 , 并入建筑物面积内。
自然层是指按楼板、地板结构分层的楼层。
②如遇跃层建筑 , 其共用的室内楼梯应按自然层计算面积 ; 上下两错层户室共用的室内楼梯 , 应选上一层的自然层计算面积。
( 如图 1-10)③有永久性顶盖的室外楼梯 , 应按建筑物的自然层以水平投影面积的 1/2 计算。
室外楼梯 , 最上层楼梯无永久性顶盖 , 或者不能完全遮盖楼梯的雨篷 , 上层楼梯不计算面积 , 上层楼梯可视为下层楼梯的永久性顶盖 , 下层楼梯应计算面积。
(2) 建筑物顶部建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等 , 层高在2.20m及以上者应计算全面积 ; 层高不足2.20m者应计算 l/2 面积。

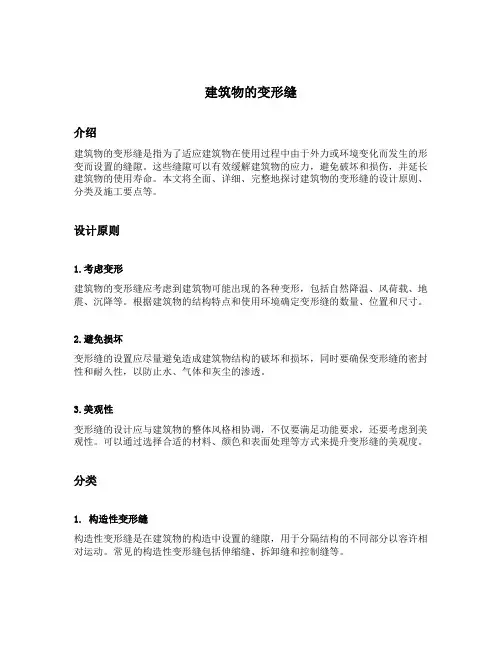

建筑物的变形缝
建筑物的变形缝介绍建筑物的变形缝是指为了适应建筑物在使用过程中由于外力或环境变化而发生的形变而设置的缝隙。
这些缝隙可以有效缓解建筑物的应力，避免破坏和损伤，并延长建筑物的使用寿命。
本文将全面、详细、完整地探讨建筑物的变形缝的设计原则、分类及施工要点等。
设计原则1.考虑变形建筑物的变形缝应考虑到建筑物可能出现的各种变形，包括自然降温、风荷载、地震、沉降等。
根据建筑物的结构特点和使用环境确定变形缝的数量、位置和尺寸。
2.避免损坏变形缝的设置应尽量避免造成建筑物结构的破坏和损坏，同时要确保变形缝的密封性和耐久性，以防止水、气体和灰尘的渗透。
3.美观性变形缝的设计应与建筑物的整体风格相协调，不仅要满足功能要求，还要考虑到美观性。
可以通过选择合适的材料、颜色和表面处理等方式来提升变形缝的美观度。
分类1. 构造性变形缝构造性变形缝是在建筑物的构造中设置的缝隙，用于分隔结构的不同部分以容许相对运动。
常见的构造性变形缝包括伸缩缝、拆卸缝和控制缝等。
a. 伸缩缝伸缩缝是最常见的一种构造性变形缝，通常沿着建筑物的纵向或横向延伸，允许建筑物在自然温度变化或地震等外力作用下发生伸缩变形。
伸缩缝的尺寸和位置应根据设计规范和具体要求确定。
b. 拆卸缝拆卸缝是在建筑物中设置的可拆卸的缝隙，用于实现建筑物的拆除和重建。
拆卸缝通常位于建筑物的结构侧板或楼板的连接处，方便在需要时进行拆卸和更换。
c. 控制缝控制缝是用于控制建筑物的变形范围和方向的缝隙。
通过合理设置控制缝，可以减小建筑物受外力作用的影响，提高建筑物的稳定性和安全性。
2. 视觉性变形缝视觉性变形缝是为了满足建筑物的视觉效果和美观要求而设置的缝隙。
视觉性变形缝通常不具备构造上的功能性，主要用于美化建筑物的外观或强调建筑物的结构形态。
施工要点1. 检查基础在设置变形缝之前，需要对建筑物的基础进行全面检查，确保基础的承载能力和稳定性。
如果发现基础存在问题，应及时修复或加固，以避免对变形缝的影响。
建筑“三缝”：伸缩缝、沉降缝、防震缝
建筑“三缝”：伸缩缝、沉降缝、防震缝伸缩缝、沉降缝、防震缝：统称为变形缝。
什么是变形缝？由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
创优工程的变形缝：室内变形缝室外变形缝屋面变形缝一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。
③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时，则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造。
变形缝—变形缝的基础知识(建筑构造)
殊时；
沉降缝的设置原则
•沉降缝是为了预防建筑物各部分由于地基承载力不同或各部分荷 载差异较大等原因引起建筑物不均匀沉降引起的破坏而设置的变 形缝。符合下列情况之一者应设置沉降缝。 （4）原有建筑物和新建建筑物紧相毗连时； （5）建筑平面形状复杂，高度变化较多时，应将建筑物划分为
几个简单的体型。在各部分之间设置沉降缝； （6）当建筑物部分的基础底部压力值有很大差别时。
已 建
沉降缝
新 建
沉降缝
设置沉降缝时，必须将建筑的基础、墙体、楼层及屋顶 等部分全部在垂直方向断开，使各部分形成各自自由沉 降的独立刚度单元。基础必须断开是沉降缝不同于伸缩 缝的主要特征。
地基性质 一般地基
变形缝的类型
变形缝按其作用的不同分为伸缩缝、沉降缝、防震缝三种。 •伸缩缝,又称温度缝，是为防止由于建筑物超长而产生的 伸缩变形。 •沉降缝是解决由于建筑物高度不同、重量不同、平面转折 部位等而产生的不均匀沉降变形。 •防震缝是解决由于地震时产生的相互撞击变形而设置的。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
9度
＋20mm/5m ＋20mm/4m ＋20mm/3m ＋20mm/2m
变形缝的作用与类型
变形缝的作用
当建筑的长度超过规定、体型复杂、平立面特别不规则、平面图 形曲折变化比较多或同一建筑物不同部分的高度或荷载差异较大 时，建筑构件内部会因气温变化、地基的不均匀沉降或地震等原 因产生附加应力。当这种应力较大而又处理不妥当时，会引起建 筑构件产生变形，导致建筑物出现裂缝甚至破坏，影响正常使用 与安全。为了预防和避免这种情况发生，在设计和施工中预先在 这些变形敏感部位将建筑构件垂直断开，留出一定缝隙，将建筑 物分成若干独立的部分，形成多个较规则的抗侧力结构单元。这 些将建筑物垂直分开的预留缝隙成为变形缝。
建筑物的变形缝

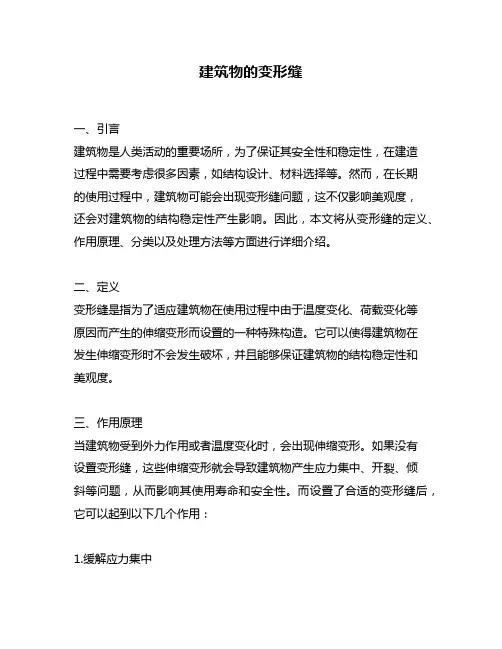

建筑物的变形缝一、引言建筑物是人类活动的重要场所，为了保证其安全性和稳定性，在建造过程中需要考虑很多因素，如结构设计、材料选择等。
然而，在长期的使用过程中，建筑物可能会出现变形缝问题，这不仅影响美观度，还会对建筑物的结构稳定性产生影响。
因此，本文将从变形缝的定义、作用原理、分类以及处理方法等方面进行详细介绍。
二、定义变形缝是指为了适应建筑物在使用过程中由于温度变化、荷载变化等原因而产生的伸缩变形而设置的一种特殊构造。
它可以使得建筑物在发生伸缩变形时不会发生破坏，并且能够保证建筑物的结构稳定性和美观度。
三、作用原理当建筑物受到外力作用或者温度变化时，会出现伸缩变形。
如果没有设置变形缝，这些伸缩变形就会导致建筑物产生应力集中、开裂、倾斜等问题，从而影响其使用寿命和安全性。
而设置了合适的变形缝后，它可以起到以下几个作用：1.缓解应力集中变形缝可以将伸缩变形分散到多个部位，从而缓解应力集中，减少建筑物的破坏。
2.控制伸缩变形通过设置合适的变形缝位置和尺寸，可以控制建筑物的伸缩变形在一定范围内，保证其结构稳定性和美观度。
3.防止渗漏变形缝还可以起到防止水、气体等渗漏的作用，从而保证建筑物的干燥和舒适度。
四、分类根据不同的分类标准，变形缝可以分为多种类型。
以下是常见的几种分类方式：1.按照位置分类根据变形缝设置的位置不同，可以将其分为外墙面、内墙面、地面和天花板等四种类型。
其中外墙面变形缝是最常见的一种类型。
2.按照材料分类根据材料不同，可以将变形缝分为金属、橡胶、聚氨酯泡沫等多种类型。
其中金属材料具有较高的强度和耐久性，在高层建筑中应用较为广泛。
3.按照尺寸分类根据变形缝的尺寸不同，可以将其分为大、中、小三种类型。
一般来说，大型变形缝用于高层建筑和桥梁等大跨度结构，中型变形缝用于普通建筑物，小型变形缝用于内部墙面和地面等。
五、处理方法当建筑物出现变形缝问题时，需要及时采取措施进行处理。
以下是常见的几种处理方法：1.填充密封剂对于较小的变形缝，可以采用填充密封剂的方法进行处理。
建筑变形缝处理
建筑变形缝处理建筑变形缝是为了解决建筑物因温度变化、荷载作用等原因而产生的变形问题。
在建筑设计和施工中，合理的变形缝处理对于保证建筑物的稳定性和安全性至关重要。
本文将介绍建筑变形缝的作用、常用的变形缝处理方法以及变形缝处理的注意事项。
一、建筑变形缝的作用建筑变形缝的主要作用是分隔建筑物的不同部分，使其可以独立变形，防止由于温度变化、荷载作用等原因引起的应力集中，从而减少或避免建筑物的变形、开裂和破坏。
同时，变形缝还可以起到隔音、防水、防火等功能。
二、常用的变形缝处理方法1. 嵌缝处理：采用填缝材料填充变形缝，常用的填缝材料有硅酮密封胶、聚氨酯防水密封胶等。
填缝处理可以有效地防止水、气体和噪音的渗透，同时能够保证建筑物的整体美观。
2. 分段处理：将建筑物分成若干段，每段之间设置变形缝。
这种处理方法适用于大型建筑物或长跨度的结构，可以有效地控制建筑物的变形，并提高其整体的稳定性。
3. 弹性处理：采用弹性材料填充变形缝，如橡胶、聚氨酯等，以增加建筑物的变形能力。
弹性处理能够有效地吸收和分散应力，减少变形缝周围的应力集中，从而保护建筑物的结构不受损。
4. 装饰处理：在变形缝的两侧设置装饰材料，如挡水板、铝合金板等，可以起到美观的作用，并且能够保护变形缝不受外力的破坏。
三、变形缝处理的注意事项1. 变形缝的设置应根据建筑物的结构特点和使用要求进行合理的规划。
要考虑到温度变化、荷载作用、地震力等因素对建筑物的影响，确保变形缝的合理性和有效性。
2. 变形缝的宽度应根据建筑物的尺寸和变形要求进行合理的确定。
一般情况下，建筑物的变形缝宽度应符合相应的规范要求。
3. 变形缝的处理应选择合适的材料和工艺，确保其具有足够的强度和耐久性。
同时，要注意变形缝的施工质量，确保填缝材料的密实性和附着力。
4. 变形缝处理时要注意与其他建筑构件的连接，确保其紧密和协调。
在变形缝的两侧设置适当的过渡构件，以减少应力集中和变形缝周围的破坏。
变形缝建筑构造
变形缝建筑构造变形缝是建筑构造中的一个重要组成部分，它在建筑物中起到连接和分隔不同结构物件的作用。
它可以容纳建筑物因日常使用、温度变化或结构沉降等原因而发生的形变，以保证建筑物的安全性和稳定性。
本文将介绍变形缝的定义、种类、功能，以及在建筑构造中的重要作用。
一、变形缝的定义变形缝，又称扩缩缝、伸缩缝，是指建筑构造中为了容纳结构的形变而设置的空间或分隔构造。
它的主要作用是缓冲和分散由于建筑物自身变形引起的应力和位移，以减少对建筑物的影响。
变形缝通常由柔性材料或构件制成，如橡胶、金属板、塑料等。
二、变形缝的种类1. 垂直变形缝：垂直变形缝是建筑物中常见的一种变形缝，主要应用于高层建筑和大跨度结构中。
它可以容纳由于建筑物的垂直变形引起的应力和位移，保证建筑物的稳定性。
垂直变形缝通常设置在建筑物的外墙或内墙上。
2. 水平变形缝：水平变形缝主要用于建筑物的水平结构，如楼板和屋面。
它可以容纳由于温度变化、结构沉降等原因引起的水平位移，保证建筑物的平整和稳定。
水平变形缝通常设置在楼板和屋面的连接处。
3. 三向变形缝：三向变形缝是一种综合考虑垂直和水平变形的变形缝，它可以容纳建筑物在多个方向上的变形。
三向变形缝通常设置在建筑物的交叉部位，如拱顶、交叉梁等。
三、变形缝的功能1. 缓冲应力：由于建筑物在使用过程中受到荷载作用、温度变化等因素的影响，会产生应力集中，导致结构破坏。
变形缝能够通过吸收结构的形变，缓冲应力，保护建筑物的结构完整性。
2. 分散变形：建筑物在使用过程中会发生不可避免的形变，如由于温度变化引起的膨胀和收缩。
变形缝能够分散这些变形，减少对结构的影响，确保建筑物的稳定性和安全性。
3. 节约材料：变形缝可以减少建筑物的结构用材量，同时也减少了施工过程中的损耗和成本。
通过合理设置变形缝，可以在一定程度上节约建筑材料的使用。
四、变形缝在建筑构造中的重要作用1. 保证建筑物的安全性：变形缝能够容纳建筑物发生的形变，保证了建筑物在使用过程中的稳定性和安全性。
