蝶阀的优化设计和流场解析
蝶阀三维流场仿真和阀板驱动力矩求解
书山有路勤为径，学海无涯苦作舟蝶阀三维流场仿真和阀板驱动力矩求解为了实现对蝶阀开度的精确控制，计算流动介质对阀板转轴的力矩非常有必要。
以空气作为流动介质，利用CFD 软件，对某蝶阀随阀板开度连续变化的流场进行了模拟仿真，研究了阀板处于不同开度时的速度场和压力场分布规律，并得到了阀板气动力矩特性曲线。
发现气流绕过阀板边缘时发生边界分离，阀板背面产生涡旋；随着阀门开度变大，力矩呈现单调递增的规律，在阀板开度为70°左右时阀板两侧面对阀板轴的合力矩达到最大，之后力矩开始单调递减，开度为90°时合力矩接近零。
蝶阀作为一种用来实现管路系统通断及流量控制的部件，广泛应用于石油、化工、给水排水以及能源等系统管路上，适用气体、液体、半流体和固体粉末等。
目前，不少学者对蝶阀及其他结构阀门的流动特性进行了相关研究。
Naseradinmousavi 和Nataraj 建立了蝶阀的高精度模型，并分析了以电磁驱动的蝶阀阀门开启和关闭过程，结果表明水动力矩在阀门启闭过程中有很重要的作用；Leutwyler 和Dalton 研究了可压缩流体在对称蝶阀中的压力及力矩特性；He 等对阀门内流道中的三维复杂湍流流动的数值模拟作了深入研究；Song 等利用基于有限元法(finite element method，FEM)计算流体动力学(computational fluid dynamics，CFD)软件，提出了一种复杂结构的蝶阀的新工艺；Park 和Song 用数值方法研究了中心对称蝶阀的三维流动特性；Chern 和Wang 运用CFD 软件STAR-CD 分析了球阀中流动流场，通过模拟仿真得出了球阀的相关系数。
上述的这些研究在流动计算方法上都对本文有一定的参考价值，但均未涉及流动压力分布与阀板气动力矩关系的探讨。
笔者以某燃气设备进气道上标准蝶阀为研究对象，以对蝶阀的开度控制。
蝶阀内部流动特性仿真分析及结构优化_何建慧
Numerical Ｒesearch on Internal Flow Characteristics Analysis and Structural Optimization for Butterfly Valve HE Jian －hui，ZHANG Yong －hua
（ Taizhou Vocational ＆ Technical College，Taizhou Zhejiang 318000 ，China） Abstract： By taking the advantage of Computational Fluid Dynamics （ CFD ） ，ＲANS equations，standard k － ε turbulence model and semi implicit method for pressure coupling equations are used to analyze the pipe flow characteristics with different types of reinforcing rib under the same fluid pressure． Then a further analysis was taken to illustrate the influence of holes in the reinforcing rib on the flow． Meanwhile，the influence of the pipe inner surface roughness of butterfly valve pipe on internal flow field characteristics was carried out under different Ｒeynolds number． The results indicate that the holes in the reinforcing rib can observably increase the flow of fluid and effectively eliminate vortex around valve plate surface and reduce the flow resistance． With the increase of Ｒeynolds number，the internal flow of pipe changes from laminar to turbulent，the instability of flow increases，the outlet flow rate is also getting higher． It is also found that disturbance caused by rough unit has a very significant impact on the pipe flow resistance and flow transition． Key words： butterfly valve； reinforcing rib； flow characteristic； numerical simulation； structure optimization

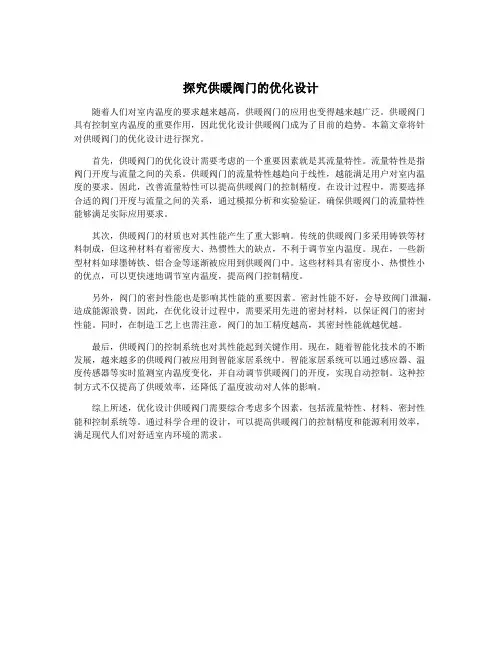

探究供暖阀门的优化设计
探究供暖阀门的优化设计随着人们对室内温度的要求越来越高，供暖阀门的应用也变得越来越广泛。
供暖阀门具有控制室内温度的重要作用，因此优化设计供暖阀门成为了目前的趋势。
本篇文章将针对供暖阀门的优化设计进行探究。
首先，供暖阀门的优化设计需要考虑的一个重要因素就是其流量特性。
流量特性是指阀门开度与流量之间的关系。
供暖阀门的流量特性越趋向于线性，越能满足用户对室内温度的要求。
因此，改善流量特性可以提高供暖阀门的控制精度。
在设计过程中，需要选择合适的阀门开度与流量之间的关系，通过模拟分析和实验验证，确保供暖阀门的流量特性能够满足实际应用要求。
其次，供暖阀门的材质也对其性能产生了重大影响。
传统的供暖阀门多采用铸铁等材料制成，但这种材料有着密度大、热惯性大的缺点，不利于调节室内温度。
现在，一些新型材料如球墨铸铁、铝合金等逐渐被应用到供暖阀门中。
这些材料具有密度小、热惯性小的优点，可以更快速地调节室内温度，提高阀门控制精度。
另外，阀门的密封性能也是影响其性能的重要因素。
密封性能不好，会导致阀门泄漏，造成能源浪费。
因此，在优化设计过程中，需要采用先进的密封材料，以保证阀门的密封性能。
同时，在制造工艺上也需注意，阀门的加工精度越高，其密封性能就越优越。
最后，供暖阀门的控制系统也对其性能起到关键作用。
现在，随着智能化技术的不断发展，越来越多的供暖阀门被应用到智能家居系统中。
智能家居系统可以通过感应器、温度传感器等实时监测室内温度变化，并自动调节供暖阀门的开度，实现自动控制。
这种控制方式不仅提高了供暖效率，还降低了温度波动对人体的影响。
综上所述，优化设计供暖阀门需要综合考虑多个因素，包括流量特性、材料、密封性能和控制系统等。
通过科学合理的设计，可以提高供暖阀门的控制精度和能源利用效率，满足现代人们对舒适室内环境的需求。
设计蝶阀的实验报告总结
设计蝶阀的实验报告总结
一、简介
1. 背景：蝶阀作为一种常见的控制阀门，在工业领域中起到重要的作用。
2. 目的：本实验旨在通过设计蝶阀，探究其流体控制性能，并对实验结果进行总结和分析。
3. 方法：实验采用了设计制造蝶阀的方式进行，包括选材、结构设计和流体性能测试。
二、材料与设计
1. 材料选择：选择合适的金属材料作为蝶阀主要构件，如不锈钢或铝合金，以兼顾强度和耐腐蚀性。
2. 结构设计：根据实验要求和性能指标，设计出蝶阀的外形尺寸、密封结构和连接方式等关键要素。
3. 制造加工：采用适当的加工工艺和设备，制造出符合设计要求的蝶阀零部件，并进行装配测试。
三、流体性能测试
1. 流量特性：通过在流体系统中安装蝶阀，并调节开度，测量流量随阀门开度的变化情况，获得蝶阀的流量特性曲线。
2. 压力损失：在一定流量条件下，测量入口和出口压力，计算蝶阀的压力损失，并分析其在不同开度时的变化规律。
3. 渗漏测试：对蝶阀进行密封性能测试，测量阀门关闭状态下的渗漏量，评估
蝶阀的密封能力。
四、实验结果与分析
1. 流体控制性能分析：根据实验数据和曲线，评估蝶阀在不同开度下的流体控制性能，并探讨可能存在的问题与改进方向。
2. 其他性能指标：综合考虑蝶阀的耐压性能、使用寿命和可靠性等方面的因素，对蝶阀进行综合评估和分析。
3. 结论与展望：总结实验结果，给出蝶阀设计的优点和不足，提出改进方案，并展望蝶阀在工业应用中的发展前景。
请注意根据实际情况对每个小章节的字数进行适当调整，以确保文章内容的完整性和准确性。
阀门设计与优化
阀门设计与优化简介本文档旨在介绍阀门设计与优化的方法和原则。
阀门是工业设备中重要的控制元件，其设计和优化对于确保设备的安全运行和性能提升非常重要。
设计原则1. 功能要求：阀门的设计首先需要满足功能要求，包括流量控制、压力调节、流体切断等。
根据具体的使用场景和要求，确定所需的功能性能指标。
功能要求：阀门的设计首先需要满足功能要求，包括流量控制、压力调节、流体切断等。
根据具体的使用场景和要求，确定所需的功能性能指标。
2. 材料选择：选择合适的材料对于阀门的性能和寿命有重要影响。
考虑到工作介质的特性、温度、压力等因素，选用耐腐蚀、高强度的材料，以确保阀门的长期稳定运行。
材料选择：选择合适的材料对于阀门的性能和寿命有重要影响。
考虑到工作介质的特性、温度、压力等因素，选用耐腐蚀、高强度的材料，以确保阀门的长期稳定运行。
3. 结构设计：阀门的结构设计要满足流体流动的要求，并确保可靠的密封性能。
结构设计需要考虑阀门的开关、调节机构等，以及与管路的连接方式和安装方便性。
结构设计：阀门的结构设计要满足流体流动的要求，并确保可靠的密封性能。
结构设计需要考虑阀门的开关、调节机构等，以及与管路的连接方式和安装方便性。
4. 流体力学分析：通过流体力学分析，可以评估阀门的流体性能，包括压力损失、流量特性等。
优化阀门的流体力学性能可以减小能量损失、提高控制精度。
流体力学分析：通过流体力学分析，可以评估阀门的流体性能，包括压力损失、流量特性等。
优化阀门的流体力学性能可以减小能量损失、提高控制精度。
5. 运动学分析：阀门的运动学分析可以评估阀门的开关速度、稳定性和振动情况。
进行运动学分析有助于优化阀门的运动特性，提高阀门的响应速度和稳定性。
运动学分析：阀门的运动学分析可以评估阀门的开关速度、稳定性和振动情况。
进行运动学分析有助于优化阀门的运动特性，提高阀门的响应速度和稳定性。
优化方法1. 材料优化：通过选用更先进的材料，如高温合金、陶瓷等，可以提高阀门的耐腐蚀性能和强度，延长阀门的使用寿命。
双偏心蝶阀干涉分析及结构优化设计软件开发
双偏心蝶阀干涉分析及结构优化设计软件开发双偏心蝶阀干涉分析及结构优化设计软件开发摘要：双偏心蝶阀是一种常用的流体控制装置，由于其结构特殊，存在一定的干涉问题，影响了其性能稳定性和使用寿命。
本文针对双偏心蝶阀的干涉问题，开发了一款专业的分析和优化软件。
通过数值模拟方法对双偏心蝶阀的干涉情况进行了分析，并结合工程实践，对其结构进行了优化设计。
关键词：双偏心蝶阀；干涉分析；结构优化设计；软件开发1. 引言双偏心蝶阀是一种广泛应用于工业领域的流体控制装置，具有结构简单，启闭快速，流量调节范围广等优点。
然而，在实际应用中，我们发现双偏心蝶阀存在一定的干涉问题，主要表现为摩擦损失增大、密封性能下降等。
为了解决这一问题，我们开发了一款专业的双偏心蝶阀干涉分析及结构优化设计软件，以提高其性能稳定性和使用寿命。
2. 双偏心蝶阀干涉分析双偏心蝶阀的干涉问题主要源于其结构特殊性，包括阀体、阀板和密封组件等多个部件之间的相互干涉。
为了对双偏心蝶阀的干涉情况进行分析，我们采用了数值模拟的方法。
首先是建立双偏心蝶阀的几何模型，通过计算机辅助设计软件对其进行三维建模。
然后，利用有限元方法对双偏心蝶阀的结构进行网格划分，并建立了相应的力学模型。
最后，通过求解力学模型，可以获得双偏心蝶阀在不同工况下的应力、变形等参数。
基于以上分析结果，我们可以评估双偏心蝶阀的干涉情况。
通过对不同工况下的应力分布、摩擦损失和密封性能的分析，可以确定双偏心蝶阀存在的干涉问题及其原因。
3. 双偏心蝶阀结构优化设计针对双偏心蝶阀的干涉问题，我们提出了一些结构优化设计的方案，以提升其性能稳定性和使用寿命。
主要包括以下几个方面的内容：3.1 优化阀体结构通过改变阀体的几何形状，可以减小阀体与阀板之间的干涉，降低摩擦损失。
我们可以在软件中调整阀体的形状参数，并使用数值模拟方法进行分析，以确定最佳的结构设计。
3.2 优化阀板结构在阀板的设计中，我们可以采用新的材料或改变其几何形状，以提高其刚度和耐磨性。
《直动式电调制阀流场特性分析及结构优化》范文
《直动式电调制阀流场特性分析及结构优化》篇一一、引言直动式电调制阀作为流体控制的重要元件，其流场特性和结构设计对于整个系统的性能起着决定性作用。
本文旨在通过对直动式电调制阀的流场特性进行深入分析，并基于分析结果进行结构优化，以期提高其工作效率和稳定性。
二、直动式电调制阀概述直动式电调制阀是一种利用电磁力直接驱动阀门开启与关闭的装置，其结构紧凑、反应迅速，广泛应用于流体控制系统中。
在直动式电调制阀中，流场特性对其工作性能至关重要，而结构设计的合理性直接影响到流场特性的优劣。
三、流场特性分析（一）理论分析根据流体动力学原理，直动式电调制阀的流场特性主要受到阀门开口大小、流体粘度、流速、压力等因素的影响。
在阀门开启过程中，流体的流动状态、湍流程度以及压力分布等都会对阀门的性能产生影响。
（二）实验分析通过实验测量，可以获得直动式电调制阀在不同工况下的流场分布。
利用粒子图像测速技术（PIV）可以观察到流体在阀门内部的流动轨迹、速度分布及涡旋等情况。
此外，通过压力传感器可以测量阀门不同位置的静态压力和动态压力变化。
四、结构优化设计（一）设计原则针对直动式电调制阀的结构优化，应遵循以下原则：一是保证流体在阀门内部的流动尽可能平稳，减少湍流和涡旋的产生；二是减小流体在阀门内部的压力损失，提高工作效率；三是确保结构紧凑、易于制造和维护。
（二）优化措施1. 优化阀门内部流道设计，使流体在阀门内部的流动更加平稳，减少湍流和涡旋的产生。
具体措施包括调整流道曲率、减小流道截面的突变等。
2. 对阀门结构进行轻量化设计，以减小流体在阀门内部的压力损失。
通过采用高强度轻质材料、优化结构布局等方式实现轻量化设计。
3. 引入智能控制技术，实现电调制阀的自动调节和优化。
通过传感器实时监测流体状态，并根据预设的算法自动调整阀门开启程度，以达到最优的流场特性和工作效率。
五、实验验证及效果评估（一）实验验证通过实验对比优化前后的直动式电调制阀在不同工况下的性能表现，验证结构优化的有效性。
蝶阀稳态与突变流场特性分析
书山有路勤为径，学海无涯苦作舟
蝶阀稳态与突变流场特性分析
运用FLUENT 软件，分析了大口径蝶阀速度稳定流场与速度突变流场的特性。
结果表明入口速度突然由低速变至高速，将引起流场压力值及流速的瞬间提升，继而逐渐降低达到基本稳定，其峰值比高速下稳态的压力、流速值更大。
同样当入口速度突然由高速变至低速，将引起流场压力值及流速的瞬间降低，继而逐渐升高达到基本稳定，其谷值比低速下稳态的压力、流速值还低。
此外，开度对突变流场回复稳定性有很大影响。
1、概述
蝶阀多用于各种流体介质的输送管道，起着调节和截断介质的作用。
蝶
阀性能对流体的输送起着至关重要的作用，而对其流场的分析是研究蝶阀性能的基础。
蝶阀流场的实际流动情况比较复杂，例如阀门迅速启闭、压力不稳或遇到障碍等都会导致介质速度突变或渐变。
本文利用FLUENT 软件先分析蝶阀在稳态下的流动性能，在此基础上考虑速度突变的情况，对蝶阀瞬态流场进行分析，了解其内部流场的详细情况，作为流场在速度复杂变化情况下的分析基础，以指导蝶阀的设计，改善其流动状况。
2、基本计算方程
对于所有流动，都需要求解质量和动量守恒方程，若流动中还包含传热
或可压性流动，需要增加能量守恒方程。
对于湍流问题，还需要选择求解相应的湍流模型。
2.1、连续性方程
连续性方程即质量守恒方程。
任何流动问题都必须满足质量守恒定律。
连续性方程是基于流场中质点尺寸的微元体所建立的质量守恒微分方程。
流动。
