竖井施工方法
竖井施工方法
竖井掘进(shaft sinking)矿山建设由地面垂直向下挖掘竖井(又称立井)的施工过程。
竖井掘进方法分普通施工法和特殊施工法两种。
普通施工法适用于井筒涌水量小，岩层比较稳定的竖井掘进。
特殊施工法适用于不稳定岩层(包括流砂、淤泥、破碎的岩层)的竖井掘进。
此外还有一种全面机械化施工的钻井法。
竖井普通施工法用人工或机械凿岩爆破的方法进行竖井掘进。
掘进程序是先进行锁口施工，然后进行表土施工和基岩施工。
锁口施工由井颈上部的临时井壁和锁口框组成。
锁口框采用木材、钢材、钢木结构；临时井壁段长度一般为1～2m，采用砖、料石、混凝土块砌筑。
如表土层稳定，可采用一次施工永久锁口。
表土施工常用的方法有井圈背板、吊挂井壁、板桩、锚喷临时支护施工法等。
根据井筒涌水量大小，可以采用工作面水窝集水、排水法，超前小井竖井降低水位法和井外疏干孔降低水位法进行涌水处理。
表土施工提升有标准掘进井架提升系统(见井巷施工提升)和简易提升两种。
简易提升方式可以采用：(1)慢动卷扬机、小吊桶和简易井架。
简易井架可用人字架、三角架、双三角架、帐幕式木井架、单龙门架和双龙门架。
(2)汽车起重机、小吊桶。
(3)大抓斗。
表土施工主要包括表土掘进和表土支护。
(1)表土掘进。
在无水而稳定的土层中，可用镐、锹等工具人工进行挖掘或用抓斗直接取土，土层坚硬时可用风镐或风铲松土，或打浅眼、放小炮破土。
施工中，要加强集水、排水工作。
(2)表土支护。
井颈段一般以钢筋混凝土或素混凝土作永久支护。
施工方法有：(1)边下掘边进行临时支护，挖掘至井颈段壁座后，由下而上边拆临时支护边进行永久支护施工。
(2)采用吊挂井壁作临时支护。
当挖掘井颈段壁座后再自下往上浇筑永久井壁。
(3)用板桩进行临时支护。
(4)对易风化、易片帮、遇水易散的土层，采用素喷、锚喷和锚网喷混凝土的方法进行临时支护。
当采用吊挂井壁永久支护时，随掘进分段紧接进行支护。
基岩施工也称凿岩爆破法。
用于井筒涌水小于30m3 ／h，稳定、中等稳定的岩层。
竖井施工方法及技术交底
竖井施工方法及技术交底一、施工准备1.确定施工现场：根据设计图纸确定竖井的位置并进行标定。
2.确定基坑开挖范围：根据设计要求确定竖井的基坑开挖范围，并进行测量标定。
3.进行安全检查：对施工现场进行安全检查，确保施工人员的安全。
4.准备和运输材料：将施工所需的材料准备齐全，并进行运输到施工现场。
二、基坑开挖1.定位挖孔点位：根据设计要求和标定的位置，在基坑内确定竖井挖孔的位置。
2.实施开挖工作：选择合适的开挖机械进行基坑开挖，控制挖孔的尺寸和深度，并确保施工现场的安全。
3.清理基坑：将开挖出的土方清理出基坑，并进行处理和堆放，确保基坑内的平整度。
三、井筒构筑1.安装井筒模板：根据设计要求，在挖孔处安装井筒模板，并进行固定和调整，确保模板的水平度和垂直度。
2.混凝土注浆：在井筒模板的周围注入混凝土浆液，确保井筒的稳定性和密封性。
3.混凝土养护：待混凝土凝固后，进行养护，保持一定的湿度和温度，确保混凝土的强度和质量。
4.拆除井筒模板：待混凝土强度达到设计要求后，拆除井筒模板，并进行喷涂防腐处理。
四、井口装修1.安装井口护栏：在井口周围安装井口护栏，确保施工现场的安全，防止人员坠井。
2.安装井盖：在井口上方安装井盖，确保井口的平整度和密封性，防止积水和污染物进入井内。
3.进行漆面处理：对井盖和井口护栏进行漆面处理，提高其耐候性和美观度。
4.设置警示标志：在井口和井盖周围设置警示标志，提醒过往人员注意安全。
五、竖井监控1.安装监控设备：根据需要，在竖井内安装监控设备，并进行调试和联网，实现对竖井的监控和管理。
2.进行试运行：对监控设备进行试运行，确保其正常工作和数据的准确性。
3.进行人员培训：对相关人员进行竖井监控设备的使用和操作培训，提高其安全意识和应急处理能力。
六、施工安全措施1.安全防护：施工现场应设置警示标志，施工人员应佩戴安全帽、安全带等个人防护用品，并按规定进行操作。
2.施工检查：对施工现场和设备进行定期检查和维护，及时发现和排除安全隐患。
竖井施工方案
工程概况及水文、地质情况(略)竖井提升采用龙门架配一台3t 电动葫芦，竖井布置有人行步梯、通风供风管、供水排水管、动力照明电缆、下料管等。
施工准备锁口圈开挖喷射砼或者砂浆护面锁口圈钢筋绑扎锁口圈模板安装锁口圈砼浇注竖井提升系统安装竖井土石方开挖拱架锚杆钢筋网施工喷射砼施工竖井土石方开挖到底竖井开挖底板集水(1)锁口圈基坑土方开挖时采用挖掘机大开挖，机械开挖时，预留30~50cm 采用人工修整，保证成形质量及侧壁稳定。
(2)开挖后及时采用喷射砼或者砂浆抹面对开挖面进行暂时支护。
如开挖面土质较为软弱或者侧壁土体有受渗水不稳定或者不能保证在下步钢筋砼施工时稳定的现象，锁口台阶侧壁砌筑砖墙，随修边随砌筑随进行砖墙后面空隙回填。
(3)开挖时中间部位先挖，并在中部设一暂时集水坑，防止地基受水浸泡。
此外，如地层有渗水，在护面砂浆或者砖墙处预留泄水管。
(4)钢筋按要求进行原材料试验及焊接接头试验，采用在加工场加工现场绑扎的方法，钢筋搭接均采用焊接，单面焊10d。
钢筋绑扎时，做好防护工作，防止钢筋被污染。
(5)锁口圈C25 混凝土采用自拌混凝土，2cm 厚胶合木模板模筑。
(6)锁口圈、挡土墙及龙门架基础砼整体一次灌注，分层浇捣，每层高度不超过0.6m，插入式捣固棒振捣密实。
(7)混凝土采用表面洒水自然养护，其中脱模时间不少于3 天。
(1)竖井井身开挖在井口提升设备完成后进行。
(2)主要采用小型挖掘机开挖、人工辅助配合，石方采用人工风镐凿挖，如遇硬岩采用爆破辅助(光面爆破)循环进尺1.5m，每天2~3 循环；(3)土方提升采用龙门架电动葫芦配土斗提升，侧卸式矿车至井口卸碴栈桥卸碴由推土机推至弃碴场弃碴,井底设平车场。
(4)开挖时按先中间后四周、分块进行错开施工，每开挖一环支护一环。
通风：施工通风均采用独立的压入式通风，竖井井口配备一台 11KW SDF-N011 型轴流通风机，采用ø1000 拉链式通风管。
竖井施工方案
竖井施工方案竖井初衬完成后，进行龙门架安装。
根据竖井工作坑尺寸，每座竖井土方垂直运输采用龙门架和2台5T电葫芦。
龙门架和电葫芦的设计和安装由具有专业资质的专业公司进行，并由专业检测机构检查合格后方可使用。
2.3.2龙门架安装施工流程如下：首先进行龙门架的现场拼装，检查龙门架各部位是否牢固，然后进行吊装，将龙门架吊入竖井内。
接着安装电葫芦和配重块，检查电葫芦的工作状态和安全性能。
最后进行龙门架的调试和试运行，确保龙门架的正常使用。
2.3.3龙门架安装时需注意以下事项：首先要对龙门架进行全面检查，确保龙门架的各部位没有破损和松动现象，然后进行吊装时要注意吊点的选择和吊装的平稳性。
在安装电葫芦时，要注意电葫芦的工作状态和安全性能，确保电葫芦的正常使用。
在进行龙门架的调试和试运行时，要注意安全，确保龙门架的正常运行。
During the n of the vertical shaft ring beam。
the ground anchor should be installed according to the design and XXX n ofthe gantry column。
The ground anchor is made of XXX at the bottom。
and then inserted into the XXX surface of the ground anchor should be XXX.XXX should be used to weld all steel beam joints。
The weight and size of the XXX by the project department before it can be put into use.After the XXX XXX。
XXX and maintenance platform should be added to the end。
竖井施工方案
第2节竖井施工本工程设计施工竖井4座，竖井设计均为钢筋混凝土结构，井壁结构设计为喷锚支护，初衬为钢格栅、钢筋网、C20喷射混凝土结构，按照设计要求竖井双墙均做砂浆锚杆支护。
2。
1 竖井初衬结构施工竖井初期支护采用逆做法由上至下分层、分步施做初衬井壁结构，竖井初衬完成后再进行两侧地沟施工。
竖井的施工程序：测量放线→圈梁施工→竖井提升架→竖井挖土→格栅安装→喷砼→封底2。
2锁口圈梁施工的方法及步骤锁口圈梁设计为现浇C25钢筋混凝土结构，采用明挖施工。
施工前对锁口圈开挖范围进行物探检测，施工时在竖井施工范围内人工开挖十字探沟,查清确无管线后再使用机械开挖沟槽.锁口圈梁的工序流程:测量放线——物探检测——挖探沟—-沟槽开挖—-锁口圈垫层——绑扎锁口圈梁钢筋——预插初衬竖向钢筋—-预埋竖井井架及梯道预埋铁件——锁口圈梁模板支设-—浇注锁口圈梁混凝土――养护――拆模.待锁口圈梁混凝土达到设计强度后方可进行龙门架安装。
2.2。
1测量放线：测量人员根据结构尺寸，经计算放出井口圈梁结构外边线，打出四个角桩和圈梁底口高程线。
2.2.2圈梁处采用机械开挖、人工清底，挖至圈梁底面高程后，将圈梁底部和边坡土面清理平整，测量人员打出圈梁内边线和圈梁底高程，施工人员按设计要求浇筑垫层混凝土。
2。
2.3圈梁钢筋规格、加工尺寸符合设计要求，布筋位置、间距准确,绑扎牢固。
井圈钢筋绑扎完成后,打入竖井竖向联接筋，竖向联接钢筋间距、在梁内锚固长度符合设计要求.2。
2。
4圈梁模板采用组合钢模板拼装，要求拼缝严密,模板外侧用方木顶牢固，要求线条顺畅，模内尺寸符合设计要求，在模板上口弹出圈梁上口线.2。
2.5圈梁混凝土采用商品混凝土,罐车运到现场后，用溜槽入模，振捣棒振捣密实，圈梁顶高达到设计高程后人工用木抹子压实，铁抹子赶光.2。
2.6圈梁混凝土强度达到30％设计强度后，锁口圈梁上砌筑挡水墙并高出现况地面20cm，墙体与边坡间空隙填死外部抹灰；最后安装安全护栏并挂网,护栏高出地面1。

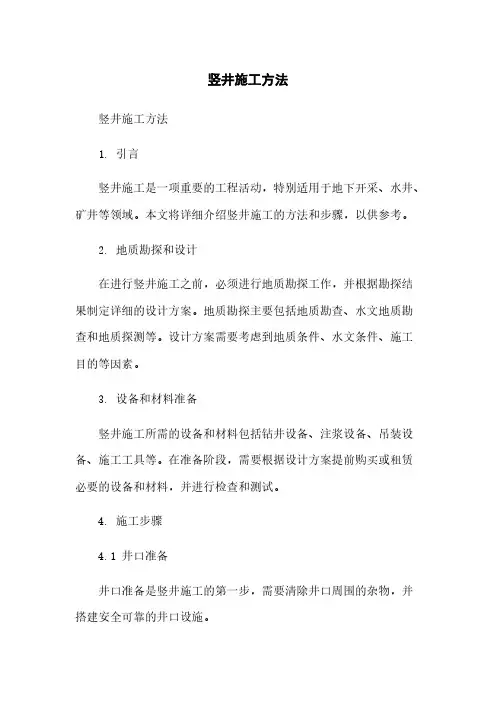

竖井施工方法
竖井施工方法竖井施工方法1. 引言竖井施工是一项重要的工程活动，特别适用于地下开采、水井、矿井等领域。
本文将详细介绍竖井施工的方法和步骤，以供参考。
2. 地质勘探和设计在进行竖井施工之前，必须进行地质勘探工作，并根据勘探结果制定详细的设计方案。
地质勘探主要包括地质勘查、水文地质勘查和地质探测等。
设计方案需要考虑到地质条件、水文条件、施工目的等因素。
3. 设备和材料准备竖井施工所需的设备和材料包括钻井设备、注浆设备、吊装设备、施工工具等。
在准备阶段，需要根据设计方案提前购买或租赁必要的设备和材料，并进行检查和测试。
4. 施工步骤4.1 井口准备井口准备是竖井施工的第一步，需要清除井口周围的杂物，并搭建安全可靠的井口设施。
钻进是竖井施工的核心环节，可采用机械钻进或人工钻进。
在钻进过程中，需要根据地层情况进行钻孔工艺调整，及时处理遇水、遇岩等问题。
4.3 固井固井是为了加固井壁，并防止井壁塌方。
固井方法包括注浆固井、套管固井等。
根据地层特点选择合适的固井方法，并使用相应的设备进行施工。
4.4 完井完成固井后，需要进行完井工作，包括装置井口设备、进行井内测量、进行井内作业等。
5. 施工安全竖井施工过程中需要严格遵守相关安全规定，保证施工人员的人身安全和设备安全。
施工过程中需设立安全警示牌、穿戴安全装备、定期检查设备等。
6. 施工质量控制竖井施工质量直接影响到井的使用寿命和安全性。
施工中需进行质量监控、定期检查井壁完整性、测量井身直径等。
7. 竖井施工后处理本文档所涉及附件如下：- 设计方案- 地质勘探报告- 施工图纸- 施工安全规程- 使用手册9. 法律名词及注释本文档所涉及的法律名词及注释如下：- 矿井：指为开采矿石等矿产资源而建设的竖井。
- 注浆固井：使用水泥浆等材料固定井壁的固井方法。
- 套管固井：在井孔周围设置钢管等套管，用于加固井壁的固井方法。
竖井施工实施方案
竖井施工实施方案一、前言竖井施工是建筑工程中非常重要的一环，它直接关系到建筑物的结构安全和使用效果。
因此，制定科学合理的竖井施工实施方案显得尤为重要。
本文将就竖井施工实施方案进行详细阐述，以期为相关工程提供可靠的指导。
二、施工前准备1. 竖井位置确认：在进行竖井施工前，首先需要确认竖井的具体位置，包括竖井的深度、直径、周围环境等信息。
2. 地质勘察：进行地质勘察，了解地下情况，包括土层、地下水情况等，以便制定合理的支护方案。
3. 施工方案制定：根据地质勘察结果，制定竖井施工方案，包括施工工艺、支护措施、施工工期等内容。
三、施工工艺1. 竖井开挖：采用机械挖掘或人工开挖的方式进行竖井的开挖，根据地质情况选择合适的开挖方法。
2. 支护措施：根据地质勘察结果，采取合适的支护措施，包括钢架支护、注浆加固等，确保竖井的稳定性和安全性。
3. 竖井混凝土浇筑：在竖井开挖完成后，进行混凝土浇筑，确保竖井的结构牢固。
四、安全措施1. 施工现场安全：严格执行施工现场安全管理制度，做好施工现场的安全防护工作，确保施工人员的人身安全。
2. 施工质量监控：加强对施工质量的监控，确保施工过程中各项工作符合相关标准和规范要求。
3. 突发事件处理：制定应急预案，做好突发事件的处理准备工作，确保在突发情况下能够及时有效地处置。
五、施工结束1. 竖井验收：竖井施工结束后，进行竖井的验收工作，确保竖井的质量符合相关标准要求。
2. 施工总结：对竖井施工过程进行总结，总结经验教训，为今后类似工程提供参考。
3. 竖井交付使用：竖井经过验收合格后，交付给相关部门使用，确保竖井的安全可靠性和使用效果。
六、结语竖井施工实施方案的制定和执行对于建筑工程具有重要意义，只有科学合理的施工方案和严格的施工管理，才能保证竖井施工的质量和安全。
希望本文所述内容能够为相关工程提供一定的参考和指导，确保竖井施工工作的顺利进行。
竖井施工方案有哪几种
竖井施工方案有哪几种1. 手工挖掘施工方案手工挖掘施工方案是最传统和常见的竖井施工方案之一。
这种方法使用人工劳动力进行挖掘和搬运土壤。
施工人员使用工具如铁锹、挖掘机械以及人力劳动来逐步挖掘竖井。
这种方法相对简单，资源要求较低。
然而，手工挖掘速度慢，成本较高，适用于较小的竖井工程。
2. 钻孔施工方案钻孔施工方案是使用钻探设备和技术进行的一种竖井施工方法。
这种方法一般用于较深的竖井，其中包括水井、地热井等。
施工人员使用钻头和相应的钻探设备进行钻孔，直到达到需要的深度。
这种方法的优点是施工速度较快，可以快速完成深井的开凿工作。
然而，钻孔设备和技术要求较高，成本也较高。
3. 掘进机施工方案掘进机施工方案是一种使用机械设备进行开掘的竖井施工方法。
这种方法通过使用掘进机械，如隧道掘进机或盾构机等，来快速开掘竖井。
掘进机可以利用掘进头来破坏地质，以及使用运输系统来搬运土壤和石料。
这种方法在大型竖井项目中效率高，并且可以在各种地质条件下使用。
然而，掘进机的成本较高，需要专业的操作和维护。
4. 冲击法施工方案冲击法施工方案是一种使用冲击力进行挖掘的竖井施工方法。
这种方法使用压缩空气或水力冲击装置来挤压土壤，实现竖井的开凿。
冲击法可以快速开凿竖井，并适用于各种土壤类型。
然而，冲击法的挖掘深度受限，施工后需要进行支护措施。
5. 预制井筒施工方案预制井筒施工方案是一种将竖井在工厂预制完成，然后进行现场安装的方法。
预制井筒可以使用混凝土、钢筋混凝土或其他材料制成。
这种施工方法可以提高施工速度和质量，并减少现场施工的不确定性。
然而，预制井筒的制造和运输成本较高，适用于较大的竖井项目。
综上所述，竖井施工方案有手工挖掘施工方案、钻孔施工方案、掘进机施工方案、冲击法施工方案和预制井筒施工方案等。
每种方案根据项目的具体要求和环境条件选择，以实现高效、安全和经济的竖井施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竖井施工方法
一、引言
竖井施工是指在地下进行垂直井的开挖、加固和设置井筒等工作，常常用于地下工程、矿井、水井等领域。
竖井施工方法是保证
竖井的稳定性和安全性的关键，本文将探讨常见的竖井施工方法。
二、工程前期准备
1.工程设计
竖井施工前，需要进行合理的工程设计。
工程设计应考虑地质、水文地质、地下水位、地下岩层、地下设备等因素，并遵循相关安
全规范和标准。
设计应充分考虑井口位置、直径、深度等参数，以
及井筒加固、井壁支护等工程措施。
2.施工方案
根据工程设计，制定详细的施工方案，包括施工方法、施工工序、施工机械和工具的选用等。
施工方案应充分考虑施工安全、工
程进度和质量要求。
三、竖井施工方法
1.钻孔法
钻孔法是常用的竖井施工方法之一。
它采用旋转钻具或冲击钻
具在地下进行孔洞钻探。
首先，在地面上设置钻井平台，并按设计
要求进行钻孔测点定位。
然后，用钻具进行钻探作业，将孔洞逐渐
扩大至设计要求的直径。
钻孔过程中应注意控制鼓泥、防止塌孔，
并及时清理钻屑。
2.顶管法
顶管法是在地面建立起一个钢制人工套管体系，在地下进行顶
推井筒的开挖和加固。
顶管法适用于非常深的竖井施工。
施工过程中，套管通过顶土机械顶推，依次往下推进，同时进行井筒开挖和
支护工作。
顶管法施工需要密切配合土方开挖和井筒加固等工作，
确保井筒的稳定性和安全性。
3.盖板法
盖板法是在地面建立起井口平台，再进行井筒开挖和支护工作。
盖板法适用于较浅的竖井施工。
首先，在地面上建立一个井口平台，
然后通过井内设备进行井筒开挖。
井筒开挖完毕后，根据需要进行
井筒加固和支护工作。
四、施工注意事项
1.地质勘察和监测
在竖井施工前，应进行详细的地质勘察，了解地下岩层、地下
水位等情况。
同时，应设置监测设备，及时监测井筒的沉降、裂缝、渗水等情况，确保施工过程中及时发现和处理问题。
2.施工安全措施
竖井施工是高风险的工程作业，施工过程中应加强施工安全管理，严格遵守相关安全规范和标准。
保证施工人员的安全，防止事
故的发生。
3.材料选用和质量控制
竖井施工涉及到井筒加固、井壁支护等工作，应选择合适的材料，并进行质量控制。
井筒加固材料应符合相关标准要求，施工质
量应得到监督和验收。
五、总结
竖井施工方法的选择与工程设计、工程要求和实际情况有关，各种施工方法都有其适用范围和注意事项。
在施工过程中，要加强工程管理、质量控制和安全监督，确保竖井施工的安全和质量。
通过以上介绍，相信读者对竖井施工方法有了一定的了解，但是具体施工还需要结合实际情况和专业知识进行。
