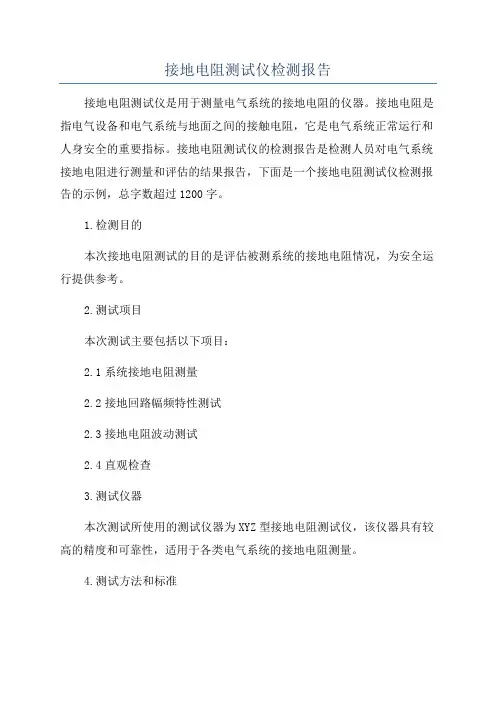

接地电阻测试仪检测报告
接地电阻测试仪检测报告接地电阻测试仪是用于测量电气系统的接地电阻的仪器。
接地电阻是指电气设备和电气系统与地面之间的接触电阻，它是电气系统正常运行和人身安全的重要指标。
接地电阻测试仪的检测报告是检测人员对电气系统接地电阻进行测量和评估的结果报告，下面是一个接地电阻测试仪检测报告的示例，总字数超过1200字。
1.检测目的本次接地电阻测试的目的是评估被测系统的接地电阻情况，为安全运行提供参考。
2.测试项目本次测试主要包括以下项目：2.1系统接地电阻测量2.2接地回路幅频特性测试2.3接地电阻波动测试2.4直观检查3.测试仪器本次测试所使用的测试仪器为XYZ型接地电阻测试仪，该仪器具有较高的精度和可靠性，适用于各类电气系统的接地电阻测量。
4.测试方法和标准本次测试方法按照《电气设备接地装置技术规范》进行，主要测试标准如下：4.3接地电阻波动测试标准：接地电阻的波动应符合GB/T5678-2024的相关规定。
5.测试结果和分析根据测试数据和分析，得到如下结论：5.3接地电阻波动：在一定时间范围内，接地电阻波动极小，在合理范围内，符合GB/T5678-2024的要求。
6.结果评价和建议根据测试结果和分析，可以对被测系统的接地电阻情况进行评价和建议如下：6.1结果评价：被测系统的接地电阻达到了国家标准的要求，能够提供良好的安全保护。
6.2建议：建议定期对被测系统进行接地电阻测试，以确保系统的安全运行。
同时，注意定期清洁接地装置附近区域，确保接地电阻测量的精度。
7.结论通过接地电阻测试仪的检测，对被测系统的接地电阻情况进行了全面评估。
结果显示，被测系统的接地电阻满足国家标准的要求，能够提供良好的安全保护。
同时，测试结果对系统的安全运行提供了参考，并提出了定期测试和清洁的建议。
以上是本次接地电阻测试仪检测报告的内容，总字数为1200字以上。
测试报告的详细和准确可以有效评估被测系统的接地电阻状况，并为系统的安全运行提供指导和建议。
接地电阻测量仪使用方法
接地电阻测量仪使用方法
1.准备工作：
a.确保工作区域没有危险或易燃物。
b.将测试仪器连接到正确的电源并打开电源开关，确保仪表正常工作。
c.检查测试仪器的电缆和接头是否完好，无损坏或断裂。
2.连接测试仪器：
a.将测试仪器的地线连接到需要测试的接地系统的接地点。
b.将测试仪器的电缆的另一端连接到仪器上的相关插头。
3.开始测量：
a.设置测量仪器的量程和测量模式。
根据需要选择恰当的范围，通常
选择自动范围模式。
b.在开始测量之前，最好先执行一个零位校准或自校准，以确保准确
测量。
c.打开测试仪器的电源开关，等待仪表稳定后，开始测量。
4.记录和分析数据：
a.在仪表上观察并记录测量值，并确保记录到正确的单位。
b.如果需要进行多次测量以获取平均值，则可以使用仪器上的平均功能。
c.对于复杂的接地系统，可能需要进行多个测量点的测量，并将数据
记录在一个表格中以便后续分析。
d.如果接地电阻超过规定的安全值，那么必须采取适当的措施来提高
接地电阻，以保障设备和人员的安全。
5.清理和维护：
a.测量结束后，关闭测试仪器的电源开关，拔掉电源线，并放置到安
全位置。
b.清洁仪器和电缆的外壳，并确保维护仪器的按照使用说明书的要求。
6.定期校准：
a.定期校准接地电阻测量仪，以确保准确度，推荐每年或根据使用情
况定期校准。
接地电阻的测量仪使用方法可以帮助我们确认接地是否合格，并避免
隐患。
通过正确的使用和维护，接地电阻测量仪将会持续为我们提供准确
和可靠的结果。
接地电阻测试仪原理与分类
接地电阻测试仪原理与分类
接地电阻测试仪是一种用于测量接地系统中接地电阻的仪器。
其原理是利用电流-电压关系进行测量。
当测试仪施加一个已知的电
压到接地系统中，根据欧姆定律，通过接地系统的电流与施加的电
压之比可以得出接地电阻的数值。
接地电阻测试仪根据其工作原理和结构特点可以分为几种不同
的分类。
首先是按照工作原理的不同，可以分为三线式接地电阻测
试仪和四线式接地电阻测试仪。
三线式接地电阻测试仪是通过两个
测试线测量接地电阻，而四线式接地电阻测试仪则通过两对测试线，一对用于施加电流，另一对用于测量压降，从而消除了测试线的电
阻对测试结果的影响，提高了测试的精度。
其次，根据测试仪的使用场景和特点，可以将接地电阻测试仪
分为便携式接地电阻测试仪和台式接地电阻测试仪。
便携式接地电
阻测试仪适用于现场测试，具有携带方便、操作简单等特点；而台
式接地电阻测试仪一般用于实验室或固定的测试场所，具有更高的
测试精度和稳定性。
另外，根据测试仪的测量范围和精度不同，还可以将接地电阻
测试仪分为不同的型号和规格，例如某些测试仪器可以测量较小的接地电阻，而另一些则适用于大型接地系统的测试。
总的来说，接地电阻测试仪根据其原理和特点可以分为不同的类型，每种类型都有其适用的场景和特点，用户在选择测试仪时需要根据实际需求进行选择。

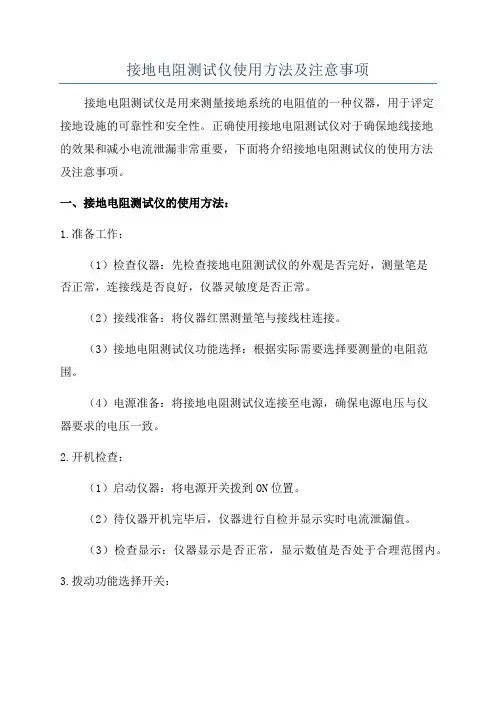

接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试仪的使用
接地电阻测试仪的使用接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。
接地电阻是指电气设备或系统与地之间的电阻，它是确保电气设备和系统正常工作的重要参数之一、接地电阻测试仪的使用方法相对简单，但在操作过程中需要注意一些事项。
本文将介绍接地电阻测试仪的使用步骤和注意事项。
一、使用步骤1.准备工作首先要确定接地电阻测试仪的型号和功能，根据需要选择合适的测试范围和测试参数。
然后，将测试仪与电源连接，并检查测试仪的电源是否正常。
2.连接测量线3.测试接地电阻打开接地电阻测试仪的电源开关，并设置测试仪的测试参数和通道。
通常，接地电阻测试仪有两种测试方法：四线法和三线法。
四线法测试更精确，但需要使用四根测试线；三线法测试相对简单，但会受到线路电阻的影响。
4.读取测试结果5.分析和记录测试结果测试完成后，根据测试结果对设备或系统的接地电阻进行分析。
如果测试结果超过规定的标准范围，说明设备或系统的接地电阻存在问题，需要进行维修或改进。
二、注意事项1.注意安全在进行接地电阻测试时，必须注意安全，确保测试仪器与电源或接地线相连。
避免触摸带电部位，以免发生触电事故。
2.测试环境3.测试条件测试仪器的使用条件应符合要求，测试仪器在正常工作范围内工作，温度、湿度等条件符合常规要求。
4.测试频率5.测量精度总结：接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器，其使用方法相对简单。
在使用过程中，需要注意安全、测试环境、测试条件、测试频率和测量精度等方面的问题。
只有合理正确地使用接地电阻测试仪，才能保证测试结果的准确性，并及时发现和处理设备或系统的接地问题。

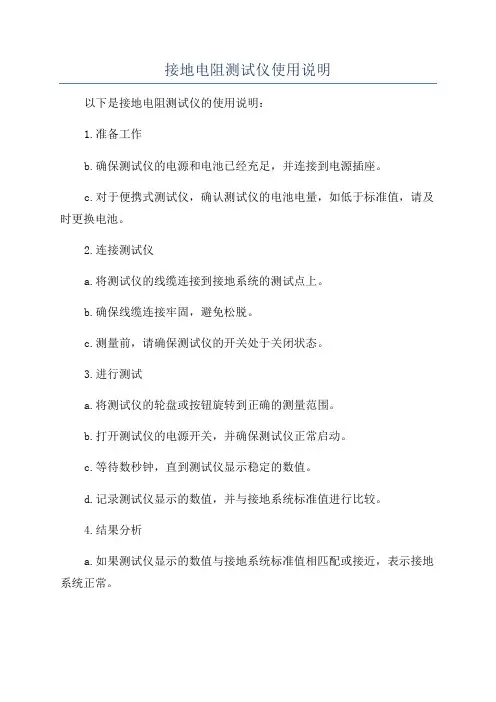

接地电阻测试仪使用说明
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。
c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固，避免松脱。
c.测量前，请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关，并确保测试仪正常启动。
c.等待数秒钟，直到测试仪显示稳定的数值。
d.记录测试仪显示的数值，并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。
c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。
5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。
b.避免测试时使用太长的线缆，以免影响测试结果。
c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。
通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。
如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。
接地电阻测试仪使用说明
接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。
常见的接地电极有铜杆、钢杆和不锈钢杆等。
根据接地系统的规模和土壤特性，选择适当的电极。
3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。
确保接地电极与土壤充分接触，并使用适当的工具将电极固定。
确保电极安装牢固，以免影响测量结果。
4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。
2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。
3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。
4）将测试仪的电源线插入220VAC电源插座。
5）打开测试仪的电源开关。
6）根据需要调整测试仪的测试范围。
4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。
2）清理接地电极及测试仪器的接线夹，确保良好的接触。
3）根据测试的环境要求，选择合适的测试范围。
4）检查测试仪器的电源线和测试线是否连接正确。
4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。
2）测试仪将发送一定大小的电流到接地电极。
3）测试仪会自动测量电阻值，并在显示屏上显示结果。
4）等待测试仪稳定后，记录电阻值。
5）如果需要重复测试，可以按下“清除”按钮重新开始。
5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。
接地电阻的测试仪原理
接地电阻的测试仪原理接地电阻测试仪是一种用于测试电气设备和系统中的接地电阻值的仪器。
其原理基于欧姆定律和电流平衡原理。
接地电阻是指电气设备或系统与大地之间的电阻值，用于确保设备和系统的安全运行。
接地电阻测试仪的主要功能是测量接地电阻的大小，并检查接地系统是否正常工作。
接地电阻测试仪的原理是利用电流平衡原理，通过测量接地电阻回路中的电压、电流和阻抗，计算出接地电阻值。
其测试电路图如下所示：++Current + DUT Ground ProbeVoltage + AUX Potential Probe++其中，DUT代表被测试的电气设备或系统，AUX代表辅助电极。
接地电阻测试仪的测试步骤如下：1. 将接地电阻测试仪的辅助电极（AUX）和接地电极（Ground Probe）分别连接到被测试设备或系统的接地点和大地上。
2. 产生一定的测试电流，通过辅助电极（AUX）通过被测试设备或系统的接地电阻回路。
3. 测量被测试设备或系统接地点和大地之间的电压差，即辅助电极（AUX）和接地电极（Ground Probe）之间的电压。
4. 根据欧姆定律，计算出被测试设备或系统的接地电阻值。
在测试过程中，接地电阻测试仪通常会采用多个测试点的平均值来增加测试准确性，并进行多次测试以提高重复性。
接地电阻测试仪的精度和准确性取决于多个因素，包括测试电流的大小、测试电压的稳定性、输入电源的稳定性以及测试电极与被测试设备或系统的连接方式等。
此外，为了减小外界干扰，接地电阻测试仪通常还采用了屏蔽和滤波等技术。
屏蔽技术可以降低测试电路对外界干扰的敏感度，而滤波技术可以去除测试信号中的高频噪声。
总结而言，接地电阻测试仪的工作原理是通过测量电流和电压，利用欧姆定律计算出接地电阻值。
通过采用多个测试点的平均值和增加测试次数，可以提高测试准确性。
通过采用屏蔽和滤波技术，可以减小外界干扰，从而更加可靠地测量接地电阻值。
