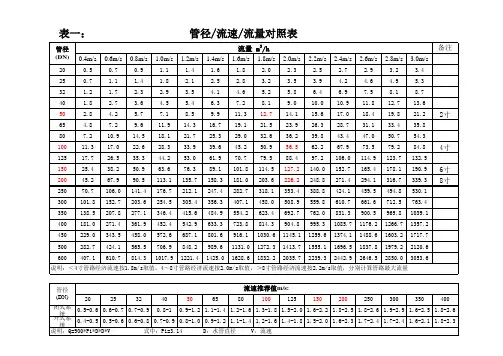

流量与管径对照表

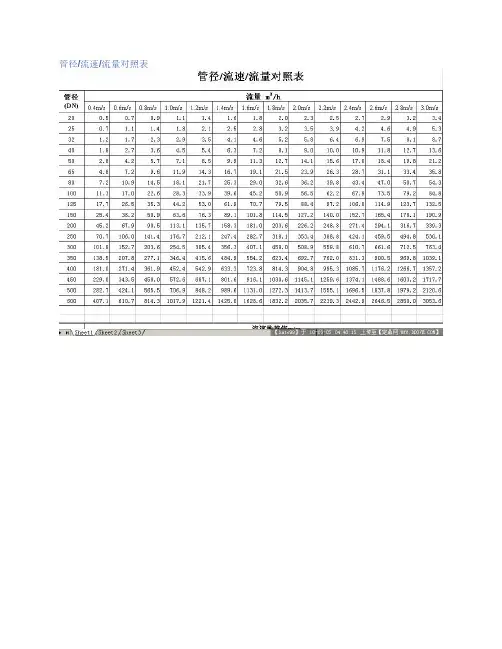

管径-流速-流量对照表
管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算 i=0.0107V^2/d^1.3——（1）管道的流量 q=(πd^2/4)V ——（2）上二式消去流速V得： q = 7.59d^2.65√i (i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。
例：某管道长100m，管道起端压力P1=96kPa，末端压力P2=20kPa，要求管道过1.31 L/s的流量，试确定管径压力坡度 i=(P1-P2)/L=(96-20)/100=0.76kPa/m流量 q=1.31 L/s=0.00131 m^3/s管径d=0.4654q^0.3774/i^0.1887 =0.4654*0.00131^0.3774/0.76^0.1887= 0.0400m =400mm还可用海森威廉公式：i=105C^(-1.85)q ^1.85/d^4.87 ( i 单位为 kPa/m )钢管、铸铁管：C=100，i=0.02095q ^1.85/d^4.87 ，q =8.08d^2.63 i ^0.54铜管、不锈钢管：C=130，i=0.01289q ^1.85/d^4.87 ，q =10.51d^2.63 i ^0.54塑料管：C=140，i=0.01124q ^1.85/d^4.87 ，q =11.31d^2.63 i ^0.54C=150，i=0.009895q ^1.85/d^4.87 ，q =12.12d^2.63 i ^0.54。
蒸汽管径流量对照表
温度：蒸汽管径流量对照表在低温和高温下可能存在误差 压力：蒸汽管径流量对照表在低压和高压下可能存在误差 流量：蒸汽管径流量对照表在低流量和高流量下可能存在误差 管径：蒸汽管径流量对照表在不同管径下可能存在误差 材质：蒸汽管径流量对照表在不同材质的管道下可能存在误差 环境：蒸汽管径流量对照表在不同环境下可能存在误差
XX,a click to unlimited possibilities
01 蒸 汽 管 径 与 流 量 的 关 系 02 蒸 汽 管 径 的 选 择 依 据 03 蒸 汽 管 径 流 量 对 照 表 的 使 用 04 蒸 汽 管 径 流 量 对 照 表 的 局 限 性
管径越大，流量 越大
管径越小，流量 越小
管径与流量的关 系是非线性的
管径的选择需要 考虑到蒸汽的流 量和压力要求
管径越大，蒸汽流速越快
管径与蒸汽流速成正比
添加标题
添加标题
管径越小，蒸汽流速越慢
添加标题
添加标题
管径与蒸汽流速的平方成正比
流量与管径成正比：流量越大，管径越大 压力与管径成反比：压力越高，管径越小 温度与管径成正比：温度越高，管径越大 流速与管径成反比：流速越快，管径越小
确定蒸汽管径： 根据实际需求 选择合适的管
径
查找流量：在 表中找到对应 的管径和流量
值
计算流量：根 据流量值计算
实际流量
调整参数：根 据实际需求调 整流量和管径
参数
记录数据：记 录使用过程中 的流量和管径 数据，以便后 续查询和参考
工业生产：用于控制蒸汽流量，保证生产效率和产品质量 建筑蒸煮、杀菌等工艺，保证食品安全 医疗设备：用于医疗设备的蒸汽消毒和灭菌，保证医疗安全
添加标题
管径,流速,流量对照表
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
气体流速管径流量压力对照表
气体流速管径流量压力对照表
（1）管壁比较薄时，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径。
一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的平均值为管径。
2）流速液体单位时间内的位移。
质点流速是描述液体质点在某瞬时的运动方向和运动快慢的矢量。
其方向与质点轨迹的切线方向一致。
其大小为：u=lim<△t→0> △s/△t=ds/dt，单位为m/s, △s为液体质点在△t时间内流动的距离。
扩展资料
因为单位有公制(mm)及英制(inch)的区分：
（1）以公制(mm)为基准，DN (metric unit)；
（2）以英制(inch)为基准NB(inch unit)；
（3）DN (nominal diameter) ，NB (nominal bore) ，OD (outside diameter)
流速的正常单位为m/s、m/h，水力学中常着眼于空间点来描述液体运动，通过某一空间点处的液体质点的速度即点流速u，一般为空间点位置r及时间t的矢量函数u=u(r,t)。
紊流中，点流速随时间作不规则的变化，一般取某一段时间内的平均值即时均流速，以及瞬时流速与时均流速之差即脉动流速作为研究对象。
