汽车发动机电控系统原理
电控发动机的工作原理
电控发动机的工作原理
电控发动机是使用电子控制系统来管理和控制发动机燃油喷射、点火时机和进气量等关键参数的发动机。
它的工作原理可以简单概括为以下几个步骤：
1. 传感器检测：电控发动机内部安装了多个传感器，用于检测引擎温度、氧气含量、进气量、曲轴位置等关键数据。
这些传感器将实时收集到的数据传输给电子控制单元（ECU）。
2. 数据处理与计算：ECU是电控发动机的核心控制单元，接
收传感器传输的数据后进行处理和计算。
它会根据预设的算法和性能模型，对引擎当前状态进行判断和分析。
3. 燃油喷射控制：根据计算结果，ECU会对燃油喷射系统进
行控制。
它会通过电磁阀控制喷油嘴的喷油量和喷射时机，以实现最佳的燃油燃烧效果。
同时，ECU还会监测和调整燃烧
过程，以确保发动机的运行稳定和燃烧效率。
4. 点火时机控制：ECU还会通过控制点火系统来调整点火时机，以保证在不同负载和转速下的最佳点火时机。
这有助于提高燃烧效率，提高发动机的动力输出和燃油经济性。
5. 进气量控制：ECU还会通过控制进气门和增压系统来调整
进气量，以满足发动机的不同负荷需求。
通过控制进气量，ECU可以进一步改善燃烧效率和动力输出。
总的来说，电控发动机通过实时监测和控制关键参数，使得发
动机的燃油喷射、点火和进气等工作在最佳状态下进行，从而提高动力性能、燃油经济性和环境友好性。
汽车发动机电子控制系统
油耗监测与反馈
电子控制系统可以实时监 测汽车的油耗情况，并通 过反馈系统提醒 的未来发展
智能化控制
总结词
随着人工智能和机器学习技术的不断发展，汽车发动机电子控制系统的智能化程度将越来越高，能够实现更加精 准和智能的控制。
详细描述
通过集成人工智能和机器学习算法，汽车发动机电子控制系统能够实时感知车辆状态、驾驶员意图和外部环境信 息，并自动调整发动机的工作参数，以实现最优的动力输出和燃油经济性。同时，智能化控制系统还能预测驾驶 员行为和路况信息，提前进行优化控制，提高驾驶的舒适性和安全性。
量。
怠速电机
根据ECU的控制指令， 控制怠速转速。
废气再循环阀
根据ECU的控制指令， 控制废气再循环量。
04 汽车发动机电子控制系统 的应用
提高发动机性能
优化点火和喷射
电子控制系统能够精确控制点火 时间和喷射量，从而提高发动机
的燃烧效率，增强动力输出。
智能变速控制
通过电子控制系统，变速器可以 自动调整档位和传动比，以适应 不同的行驶条件，提高加速和减
提高动力性能
通过精确控制发动机的各项参数，汽车发动机电子控制系 统能够实现更佳的动力输出，提高汽车的动力性能。
实现智能化
汽车发动机电子控制系统与车载传感器、执行器和通讯模 块等配合，可以实现汽车的智能化控制和管理，提高驾驶 的安全性和舒适性。
02 汽车发动机电子控制系统 的工作原理
传感器的工作原理
03 汽车发动机电子控制系统 的组成
传感器
01
02
03
04
空气流量传感器
检测发动机进气量，将信号传 送给控制器，以调整喷油量。
节气门位置传感器
检测节气门开度，将信号传送 给控制器，以控制发动机进气
汽车发动机电控技术
3）电子控制式（EFI型）
组成：空气供给系统、燃油供给系、控制系统
电喷发动机的工作原理及组成
一、进气系统流程图
空气滤清器
空气流量计
进气歧管压力传感器
节气门位置传感器
进气管
怠速空气控制阀
发动机
空气滤清器
节气门位置传感器
怠速空气控制阀
进气管
发动机
D型
L型
燃油系统
燃油泵的控制
（4/5）
开路 继电器
EFI继电器
燃油泵
IG
ST
点火 开关
FC
E1
STA
NE
NE信号
发动机ECU
微处理器
GSFC
GSW
空气囊中央传感器总成
3. 燃油泵关闭系统 有些汽车有这样的机械装置，在遇到下述情况时，燃油泵控制系统能使燃油泵停止运转，以保证安全。 当空气囊充气胀开时
汽车发动机电控技术
一、发动机上常用的电控系统有： 电控燃油喷射系统EFI、 电控点火系统ESA、 怠速控制系统ISC、 排放控制系统、 增压控制系统、 自我诊断与报警系统、 失效保护系统和应急备用系统。
提高发动机的动力性； 提高发动机的燃油经济性； 降低排放污染； 改善发动机的加速和减速性能； 改善发动机的起动性能； 发动机故障发生率大大降低。
喷油时间控制
各种矫正
（2/11）
大
2. 预热加浓
校正期间 的喷油量
小
低
冷却液温度（C）
高
0
发动机ECU在冷机时，因为此时燃油不容易雾化，所以，燃油的喷射量就需增加。 从而达到较好的行车性。 最大校正量是常温下的两倍。
维修提示: 如果温度传感器失灵时，可考虑这是引起发动机的行车性较差的原因之一。

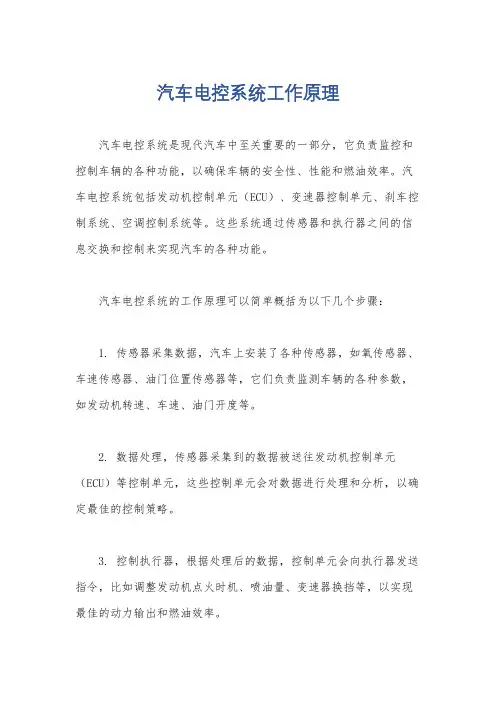

汽车电控系统工作原理
汽车电控系统工作原理
汽车电控系统是现代汽车中至关重要的一部分，它负责监控和控制车辆的各种功能，以确保车辆的安全性、性能和燃油效率。
汽车电控系统包括发动机控制单元（ECU）、变速器控制单元、刹车控制系统、空调控制系统等。
这些系统通过传感器和执行器之间的信息交换和控制来实现汽车的各种功能。
汽车电控系统的工作原理可以简单概括为以下几个步骤：
1. 传感器采集数据，汽车上安装了各种传感器，如氧传感器、车速传感器、油门位置传感器等，它们负责监测车辆的各种参数，如发动机转速、车速、油门开度等。
2. 数据处理，传感器采集到的数据被送往发动机控制单元（ECU）等控制单元，这些控制单元会对数据进行处理和分析，以确定最佳的控制策略。
3. 控制执行器，根据处理后的数据，控制单元会向执行器发送指令，比如调整发动机点火时机、喷油量、变速器换挡等，以实现最佳的动力输出和燃油效率。
4. 反馈控制，在执行器执行指令后，传感器会再次采集数据并反馈给控制单元，以便对控制策略进行调整和优化。
通过这样的过程，汽车电控系统可以实现对发动机、变速器、刹车等关键部件的精准控制，以确保车辆的性能、安全性和燃油效率。
同时，汽车电控系统也为汽车后续的智能化发展提供了基础，例如自动驾驶技术的实现离不开先进的电控系统。
总的来说，汽车电控系统的工作原理是通过传感器采集数据、控制单元处理数据、执行器执行指令和反馈控制的循环过程，以实现对车辆各种功能的精准控制和优化。
这一系统的不断创新和发展将为汽车行业带来更多的便利和安全性。

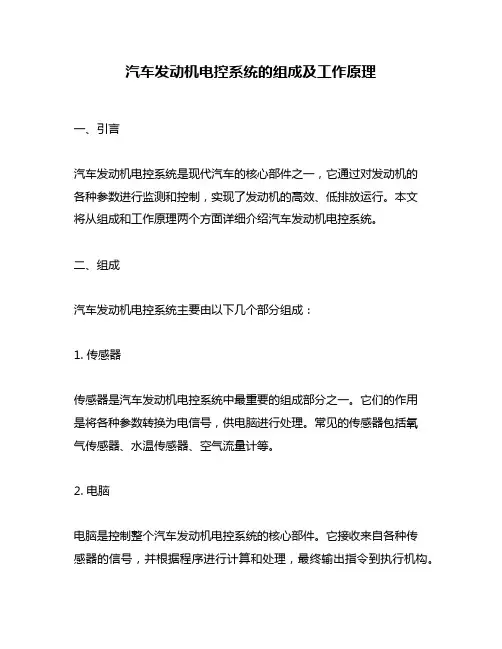

汽车发动机电控系统的组成及工作原理
汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。
二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。
它们的作用是将各种参数转换为电信号，供电脑进行处理。
常见的传感器包括氧气传感器、水温传感器、空气流量计等。
2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。
它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。
不同型号和品牌的汽车使用不同类型和规格的电脑。
3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。
常见的执行机构包括喷油嘴、点火线圈等。
4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。
它可以分为CAN总线、LIN总线等。
5. 电源系统电源系统是汽车发动机电控系统的基础。
它包括蓄电池、发电机等。
三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。
2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。
3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。
4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。
比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。
5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。
比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。
四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

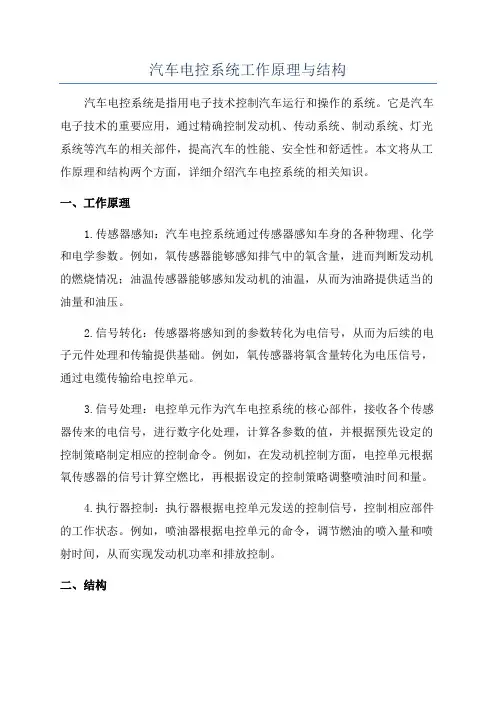

汽车电控系统工作原理与结构
汽车电控系统工作原理与结构汽车电控系统是指用电子技术控制汽车运行和操作的系统。
它是汽车电子技术的重要应用，通过精确控制发动机、传动系统、制动系统、灯光系统等汽车的相关部件，提高汽车的性能、安全性和舒适性。
本文将从工作原理和结构两个方面，详细介绍汽车电控系统的相关知识。
一、工作原理1.传感器感知：汽车电控系统通过传感器感知车身的各种物理、化学和电学参数。
例如，氧传感器能够感知排气中的氧含量，进而判断发动机的燃烧情况；油温传感器能够感知发动机的油温，从而为油路提供适当的油量和油压。
2.信号转化：传感器将感知到的参数转化为电信号，从而为后续的电子元件处理和传输提供基础。
例如，氧传感器将氧含量转化为电压信号，通过电缆传输给电控单元。
3.信号处理：电控单元作为汽车电控系统的核心部件，接收各个传感器传来的电信号，进行数字化处理，计算各参数的值，并根据预先设定的控制策略制定相应的控制命令。
例如，在发动机控制方面，电控单元根据氧传感器的信号计算空燃比，再根据设定的控制策略调整喷油时间和量。
4.执行器控制：执行器根据电控单元发送的控制信号，控制相应部件的工作状态。
例如，喷油器根据电控单元的命令，调节燃油的喷入量和喷射时间，从而实现发动机功率和排放控制。
二、结构1.感知系统：感知系统由各种传感器组成，用于感知控制参数。
例如，汽车发动机控制系统常用的传感器包括氧传感器、油温传感器、速度传感器等。
2.信号调理系统：信号调理系统用于将传感器感知到的信号进行处理和转化。
例如，模拟信号经过模拟电路处理后，转化为数字信号，再传输给电控单元进行处理。
3.控制器：控制器是整个电控系统的核心部件，负责接收和处理感知到的信号，并根据设定的控制算法制定控制策略。
控制器一般由微处理器和相应的存储器组成。
4.执行器：执行器根据控制器的命令，控制汽车各个部件的工作状态。
例如，喷油器根据控制器的控制信号，调整喷油时间和量；制动系统根据控制器的信号，调节制动力度。
电控发动机的工作原理
电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。
它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。
例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。
2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。
它能够通过控制喷油器和点火系统来实现发动机的控制。
3. 喷油器：电控发动机中的喷油器是非常重要的部件。
控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。
4. 点火系统：点火系统用于在正确的时机点燃混合气体。
电控发动机中的点火系统主要包括火花塞和点火线圈。
控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。
电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。
通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。
认识发动机电控系统
认识发动机电控系统>>> 实践操作
发动机电控系统的布置与主要部件认识
实训情景：上海大众桑塔纳2000GSi轿车AJR型发动机采用M3.8.2电控系统， 观察发动机电控系统的布置和主要部件的安装位置。
实训准备：上海大众桑塔纳2000GSi轿车1辆或相应发动机台架1台，“三件套” （座椅保护套、转向盘保护套、变速杆保护套）1套，发动机舱保护罩1套。
空燃比开环控制示意图
认识发动机电控系统>>> 知识准备
2．闭环控制 在开环控制的基础上，对其控制结果进行检测，并将检测结果（即反馈信号）输入发动 机ECU，发动机ECU根据反馈信号对其控制误差进行修正。发动机电控系统的大部分控制 过程采用闭环控制，如发动机爆燃控制、理论空燃比控制、怠速控制等。例如，理论空燃比 闭环控制的过程是氧传感器对空燃比（废气中氧含量）进行测量，并将信号反馈给发动机 ECU，发动机ECU将反馈信号和给定值进行比较，若有偏差，则进行喷油量调节，使空燃 比达到理论空燃比，如图所示。
认识发动机电控系统>>> 知识准备
4．进气控制 进气控制是发动机电控系统的辅助功能，包括气门正时控制和增压控制。根据发动机转 速和负荷的变化对进气进行控制，可以提高发动机的充气效率。 5．排放控制 排放控制是发动机电控系统的重要功能，包括燃油蒸发排放控制、空燃比闭环控制、三 元催化转换控制、废气再循环控制、二次空气喷射控制等，可以有效减少发动机排放污染物 的量。 6．失效保护与备用 当发动机ECU检测到传感器或线路出现故障时，将按照发动机ECU内设定的程序和数 据使发动机继续工作或停机，对发动机进行失效保护。当发动机ECU出现故障时，备用系 统以设定的信号控制发动机工作，使发动机转入强制运行状态，以维持发动机的基本工作性 能，使车辆能缓慢行驶，也称为跛行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点火正时的反馈信号
爆震传感器(KS) 向控制电脑报告汽缸燃烧时 的爆震信息，使点火正时系 统成为闭环反馈控制。
闭环控制点火正时系统
反馈信号
KS
定位信号
点火线圈
TDC CKP CMP
ECM ICM
DIS EI
磁电式 霍尔式 光电式
修正信号
MAF/MAP TPS/RPM
向控制电脑报告发动机温度信 号
燃油喷射的反馈信号
氧传感器（O2S） 向控制电脑报告混合气空燃 比信号，使燃油喷射系统成 为闭环反馈控制。
闭环控制燃油喷射系统
反馈信号
O2S
空气流量
MAF MAP RPM
ECM
修正信号
TPS ECT
喷油器
TB I MPI
电控发动机点火正时系统
定
ECM
点
位 传 感 器
发动机控制电脑
ICM 点火控制模块
火 线 圈
定位信号的组成
1.上止点信号(TDC)
向电脑报告各缸上止点位置
2.曲轴转角信号(CKP)
向电脑报告曲轴旋转角度
3.凸轮轴信号(CMP)
向电脑报告1#压缩上止点
上止点信号(TDC)
曲轴转角信号(CKP)
凸轮轴信号(CMP)
点火线圈的分类
1.有分电器
电控发动机怠速控制系统
Hale Waihona Puke 传感器发 动 机 转 速发动机控制电脑
ECM
执行器
怠 速 马 达
发动机转速信号的组成
1）由上止点传感器（TDC） 提供 2）由凸轮轴传感器（CMP） 提供 3）由曲轴转角传感器（CKP） 提供
怠速马达的分类
1.直通怠速气路 直流电动机式 2.旁通怠速气路 1.直动电磁阀式 2.旋转电磁阀式 3.旋转滑阀式 4.步进电机式
计算机控制系统原理
眼
手
耳
人脑
脚
鼻
腿
传 感
电脑
执 行
器
器
电控发动机燃油喷射系统
传感器
空 气 流 量
燃油喷射电脑
ECU
执行器
喷 油 器
空气流量的计量方式
1.直接测量方式
使用空气流量计(MAF)
2.间接测量方式
使用进气压力传感器(MAP)
空气流量计的分类
1.翼板式空气流量计 2.热丝式空气流量计 3.热膜式空气流量计 4.卡门涡旋式空气流量计
怠速控制修正信号
1.暖车修正(ECT) 2.空调修正(A/C) 3.档位修正(P/N) 4.大灯修正(HL) 5.动力转向修正(PS) 6.蓄电池电压修正(BU)
电控怠速控制系统
怠速开关信号 TPS
转速信号
TDC CKP CMP
发动机控制电脑
ECM
怠速修正信号 1.ECT 2.A/C 3.P/N 4.HL 5.PS 6.BU
翼板式空气流量计
热丝式空气流量计
卡门涡旋式空气流量 计
喷油器的分类
1.单点喷射(TBI)
喷油器设置在节气门体处
2.多点喷射(MPI)
喷油器设置在进气管各缸进气门前
多点与单点喷射
燃油喷射的修正信号
1·节气门位置传感器（TPS）
向控制电脑报告怠速位置及 发动机负荷信号
2·冷却水温度传感器（ETC）
汽车发动机电控系统原理
朱军汽车实验室
发动机电控系统组成
1.电控发动机燃油喷射系统 2.电控发动机点火正时系统 3.电控发动机怠速控制系统
发动机基本结构
1.机体(缸盖﹑缸体﹑油底壳) 2.曲柄连杆机构(曲轴﹑飞轮﹑活塞﹑连杆) 3.配气机构(凸轮轴﹑进气门﹑排气门) 4.润滑系(油泵﹑滤清器﹑调压器﹑油道) 5.冷却系(水泵﹑节温器﹑散热器﹑水道) 6.点火系(分电器﹑点火线圈﹑火花塞﹑高压 线) 7.燃油系(油箱﹑油泵﹑调压器﹑喷油器[化油 器]) 8.启动系(启动机﹑启动开关)
一个点火线圈对所有汽缸点火
2.无分电器同时点火
一个点火线圈对两个汽缸点火
3.无分电器单独点火
一个点火线圈对一个汽缸点火
有分电器
无分电器同时点火
无分电器单独点火
点火正时修正信号
1.发动机转速(RPM/TDC)
发动机转速与点火提前角成正比，转速越 快点火提前角越大。
2.发动机负荷(ms MAF MAP TPS)
怠速马达
1.直通式 2.旁通式
