2019年中考物理试题分类汇编——小灯泡的亮度专题(word版含答案)
2019年中考物理试题分类汇编
——灯泡的亮度专题
1.（2019聊城）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑
片P向左滑动时，下列判断正确的是（）
A．电压表V1示数变小
B．电压表V2示数不变
C．灯泡L的亮度不变
D．电压表V1与电流表A示数比值变小
2.（2019威海，16）将分别标有“6V，6W“和“3V，3W”的甲、乙两只灯泡串联接在电压
为3V的电源两端，灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝。（忽略温度对灯丝电阻的影响）
3.（2019临沂，19）如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”
字样，闭合开关后两均发光。假改灯泡的电阻不受温度影响，下列判断正确的是（）
A.两灯串联B.灯更亮
C.灯的电阻丝更粗D.电流表的示数为
4.(2019北京，11)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正
常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（
）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
5.（2019鸡西，10）甲、乙两个小灯泡上分别标有“6V3W”和“4V2W”字样，现在把它
们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮
6.（2019鸡西，33）小明发现家里用久的白炽灯泡发光时比新买时亮度暗一些。爸爸让小
明把灯泡擦干净后闭合开关，灯泡发光还是较暗。请用所学物理知识从两个角度加以分析。
7.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化
电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关
S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（）
A．照明灯亮度不变
B．照明灯亮度变暗
C．相同时间内长导线上消耗的电能不变
D．相同时间内整个供电线路消耗的电能减少
8.（2019岳阳，15）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L
的亮度______（填“变亮”“变暗”或“不变”）。
9.（2019无锡，28）小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的
额定功率和实际功率，器材有：电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动
变阻器（20Ω2A）、电压表、电流表、开关各一个，导线若干。
（1）小明连接了如图甲所示的电路，准备将电压表接在小灯泡两端，电压表的表盘如图乙所示，小红认为这样连接电压表不妥，理出是：。
（2）小明和小红讨论后，选择0﹣3V的量程，将电压表接在滑动变阻器的A，B接线柱上，
请你用笔画线代替导线，将电路连接完整。
（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表，
电流表的示数，观察小灯泡的亮度变化，记录在下表中。电压表的示数U/V2.92.52.31.70.70.50
电流表的示数I/A0.200.220.240.260.310.34
小灯泡的亮度逐渐变亮
①为达成实验目的，请将表格中的栏目补充完整：。
②当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为W。
③实验结果表明，小灯泡的亮度与实际功率的关系是：。
④实验时，若移动滑片P至B端，则开关闭合后会出现现象，导致器材可能损坏。
10.（2019孝感，15）某班同学分成两个小组做了以下不同的实验：
（1）第一小组观察小灯泡的亮度与实际功率的关系，小灯泡的额定电压为2.5V实物电略连接如图所示。①开关闭合后，会发现（选填“电压表”或“电流表”）的指针反偏；
②将错误连接改正后，闭合开关，调节滑动变阻器，使电压表的示数为0.2V时，发现灯泡不亮，你认为其原因是（填写选项前的字母序号）
A：小灯泡断路B：小灯泡的实际功率太小
③继续调节滑动变阻器，使电压表的示数为2.5V，灯泡正常发光，电流表的示数为0.30A；
再调节滑动变阻器使电压表的示数达到3.0V，灯泡强烈发光，此时灯泡的实际功率
（选填“小于”或“等于”或“大于”）1.08W。
（2）第二小组测量额定电压为3.8V的小灯泡的额定功率，采用如甲所示的电路图，其中
电源电为4.5V，R＝10Ω。①闭合开关，调节滑动变阻器的滑片，使电流表的示数为A，灯泡正常发光；
②保持滑动变阻器滑片的位置不变，断开开关，将电流表改接到灯泡所在的支路，与灯泡串联，闭合开关后，电流表的示数如图乙所示，则此时通过灯泡的电流为A；③灯泡的额定功率为W。
11.（2019黔东南，20）小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流
均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为
6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的（选填“AB”或“CD”）接线柱接入了电路。
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越（选填“大”或“小”）；
（4）用L2替换L1重复上面的实验时，需要改变表的量程，结果发现灯L2的亮度变
化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了的影响。
12.（2019广东，24）在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分
别测出小灯泡在额定电压、约为额定电压的和约高出额定电压的时的电功率，并比较这三种情况下小灯泡的亮度。（1）先根据实验的要求设计电路图，如图所示，其中甲是表，乙是表。
（2）实验时有如下器材：“2.5V0.75W”小灯泡一只、电压为6V的电源、电流表、电压表、
导线若干条、开关、滑动变阻器R1（10Ω2A）和R2（50Ω1A）。根据实验要求应选用滑动变阻器。
（3）根据实验要求，设计并填写实验记录表内的7个空格。
13.（2019长春，25）科技小组要测量额定电压为5V的小灯泡的电功率，可用的器材有：
一个电压表和一个电流表（只有0~0.6A量程可用）．电源两端的电压恒定．
（1）按如图甲所示电路图确连接电路．闭合开关前，将滑动变阻器滑片移到端
（选填“左”或“右”）．
（2）闭合开关，记录电压表、电流表示数：调节滑动变阻器并记录多组数据．当电流表示
数为0.6A时，电压表示数低于5V．根据数据绘制出小灯泡的电流I与电压U的关系图像如图乙所示，由图像可知，灯丝电阻随温度的升高而。（3）为测量小灯泡的额定功率，小组同学拆除电流表后再接通电路，调节滑动变阻器直至
电压表示数为5V；保持滑动变阻器的滑片位置不变，断开开关，将电压表替换AB间导线接
入电路，闭合开关，电压表小数为5.4V，则此时小灯泡亮度比正常发光时：将
滑动变阻器的滑片移到最左端，电压表示数变为7.2V．则小灯泡的额定功率为W．
14.（2019徐州，27）小明要测量额定电压为2.5V的小灯泡的功率．
（1）如图所示，电路图中没有标明电流表、电压表，请在相应圆圈内填入字母“A”“V”完成电路图．（2）连接电路时，闭合开关前，滑动变阻器的滑片应移到端．
（3）小明测量的数据如上表所示，三次测量比较，小灯泡亮度变化情况是（）
A.变亮B.变暗C.不变（4）小灯泡的额定功率为W．
15.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电
阻约为10Ω。现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有
两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。请完成下列问题：
（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关
前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。闭合开关后，逐渐向另一
端移动滑片P，观察到的现象是________。（多选）A．小灯泡变亮，电压表示数变大
B．小灯泡变亮，电流表示数变大
C．小灯泡不发光，电流表示数接近0
D．小灯泡不发光，电压表示数接近8V
（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；
并用笔画线代替导线把它改到正确的位置上。（4）线路改正后，移动滑片，当电压表的示数为V时，小灯泡正常发光，此时电流
表的示数如图乙所示，则该小灯泡的额定功率为________W。
16.(2019怀化，33)小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。
（1）按照图甲所示的电路图,请用笔画线代替导线，在图乙中将实物图连接完整。（要求：
导线不能交叉）（2）连接实物电路时，开关应处于状态。（3）闭合开关前.滑动变阻器的滑片应调到最端（选填“左”或“右”）。
（4）电路连接完成后，闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压.出现这种故障的原因可能是。
（5）排除故障后,小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量，电压
表的示数为2.5V时.电流表示数如图丙所示，通过小灯泡的电流是A.小灯泡的额定功率为W.（6）小红在实验中进行多次测量.其测量目的是（选填下面的字母）.
A.求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B.找出灯泡的亮度与灯泡实际功率之间的关系。
17.（2019哈尔滨，50）用标有"2.5V"小灯泡，进行“研究小灯泡的电功率”实验吮许加
2019年中考物理试题分类汇编欧姆定律专题3word版含答案
2019年中考物理试题分类汇编——欧姆定律专题
一、选择题
1.（2019自贡，13）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R和R两端的电压分别为（ ） 21
A．8V 2V
B．10V 2V
C．2V 8V
D．2V 10V
2.（2019常德，14）定值电阻R、R组成的电路如右图所示，已知R＞R。闭合开关S，通2211过R、R的电流分别记为I、I，R、R两端的电压分别记为U、U下列说法正确的是 21121122
A．U= U B．U ＞ U C．I ＜ I D．I ＞ I 21 2112213.（2019常德，18）如右图，是某实验小组的同学连接的电路，则
A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端
B．S、S都闭合时，L、L并联，电流表测干路的电流 2112C．先闭合S、S，再断开S时，电流表示数变小，电压表示数变小 121D．S、S都闭合，将滑片右移时，电流表示数变小，电压表示数变小 214.（2019广安，7）如图所示，电源电压不变，L、L，当S两个灯泡的规格相同。闭合开关21． 滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）、
A．L始终比L暗 B．L始终比L亮 2211D．L和和C．LL都变暗 L都变亮 21125.（2019巴中，13）下列说法错误的是（ ）
A．电荷的定向移动形成电流
B．串联电路中电流处处相等C．灯泡亮度由灯泡的实际功率决定
D．导体的电阻跟导体两端电压成正比
6.（2019巴中，15）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）
A．L断路 B．L短路 C．L断路 D．L短路 22117.（2019巴中，16）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（ ）

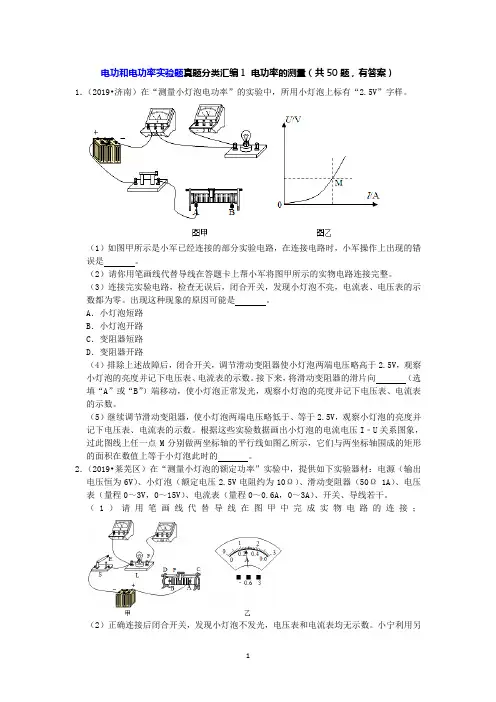

【中考物理真题2019】电功和电功率实验题真题分类汇编1 电功率的测量(共50题,有答案)
1 电功和电功率实验题真题分类汇编1 电功率的测量（共50题，有答案）
1．（2019•济南）在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是
。
（2）请你用笔画线代替导线在答题卡上帮小军将图甲所示的实物电路连接完整。
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是 。
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向 （选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数。
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的 。
2．（2019•莱芜区）在“测量小灯泡的额定功率”实验中，提供如下实验器材：电源（输出电压恒为6V）、小灯泡（额定电压2.5V电阻约为10Ω）、滑动变阻器（50Ω 1A）、电压表（量程0～3V，0～15V）、电流表（量程0～0.6A，0～3A）、开关、导线若干。
（1）请用笔画线代替导线在图甲中完成实物电路的连接；
（2）正确连接后闭合开关，发现小灯泡不发光，电压表和电流表均无示数。小宁利用另
2 一只完好的电压表进行检测，把电压表分别接在A、E之间和A、F之间，电压表均有示数；接在C、F之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是
（选填“小灯泡断路”“、“小灯泡短路”或“滑动变阻器断路”）；
专题21 测小灯泡的电功率-2019年中考物理必考22个实验考学练(解析版)
实验二十一、测小灯泡的电功率
【实验原理】：
P=UI
【实验器材】：
电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。
【实验电路】：
【实验步骤】：
①按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；
②闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为Ie、Ue，记录小灯泡的亮度；
③调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；
④调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；
⑤重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；
⑥根据P=UI，算出小灯泡的额定功率Pe和实际功率的电功率P1……P4；
⑦分析数据，整理器材。
【实验结论】：
小灯泡的实际功率越大，小灯泡越亮；
当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率， 小灯泡正常发光；
当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；
当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
【考点方向】：
1、电源：电源电压应高于小灯泡的额定电压。例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。
2、电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。
3、滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。
2019年中考物理实验专题复习—— 测定“小灯泡电功率”的实验(答案解析)
第1页（共16页）
2019年中考物理实验专题复习——
测定“小灯泡电功率”的实验
答案解析
1．（2018.宜宾）如图（a）是测定“小灯泡电功率”的实验线路图，电源电压为3.0V保持不变，小灯泡额定电压为2.5V、电阻约为10Ω．电流表有0﹣0.6A和0﹣3A两个量程，电压表有0﹣3V和0﹣15V两个量程。
（1）在连接电路过程中开关应
断开
，滑动变阻器的滑片P应位于 A （选填“A”或“B”）端，电压表的量程应选 0﹣3V ；
（2）按所选量程连接电压表，闭合开关，移动滑片P到某一点时，如图（b）电压表示数为
2.2 V，要测量小灯泡的额定功率，应将图（a）中滑片P向 B （选填“A”或“B“）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记录多组对应的电压表和电流表的示数，并绘制成图（c）所示的U﹣I图象，根据图象信息，可计算出小灯泡的额定功率是 1.0 W；
（4）实验室中实际提供的电压表内阻并非无穷大有明显的电流通过，实验中灯泡两端电压达到2.5V时，额定功率的测量值 大于 真实值（选填“大于”、“等于”或“小于”）；
（5）若在实验中连接好电路并闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 灯泡断路 （写出一种即可）。
【解答】解：（1）在连接电路过程中开关应断开，滑动变阻器的滑片P应位于阻值最大处，即A端，灯的额定电压为2.5V，故电压表的量程应选0﹣3V；
（2）按所选量程连接电压表，闭合开关，移动滑片P到某一点时，图中电压表选用小量程，分度值为0.1V，电压表示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压为2.5V；
第2页（共16页）
（3）根据绘制成图（c）所示的U﹣I图象，灯在2.5V电压下的电流为0.4A，小灯泡的额定功率是：

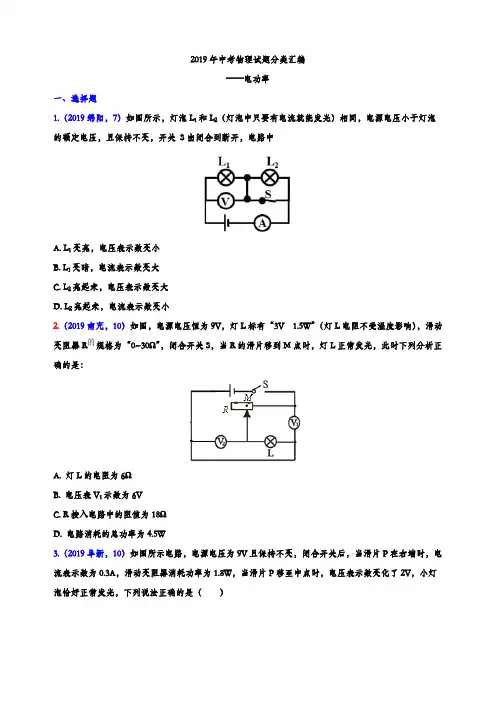

2019年中考物理试题分类汇编——电功率专题5(word版含参考答案)
2019年中考物理试题分类汇编
——电功率
一、选择题
1.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡
的额定电压，且保持不变，开关 S由闭合到断开，电路中
A. L1变亮，电压表示数变小
B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大
D. L2亮起来，电流表示数变小
2.（2019南充，10）如图，电源电压恒为9V，灯L标有“3V 1.5W”（灯L电阻不受温度影响），滑动
变阻器R的规格为“0~30Ω”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是：
A. 灯L的电阻为6Ω
B. 电压表V1示数为6V
C. R接入电路中的阻值为18Ω
D. 电路消耗的总功率为4.5W
3.（2019阜新，10）如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电
流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯
泡恰好正常发光，下列说法正确的是（ ）
A．滑动变阻器的最大阻值为18Ω
B．滑片在右端时，灯泡的功率为0.9W
C．灯泡正常发光时的功率为2W
D．灯泡正常发光时的电阻为12.5Ω4.（2019德阳，4）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A. 开关闭合前，电压表和电流表均无示数
B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C. 开关闭合后，滑片P向右移动的过程中，R的功率变大
D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
二、填空题
1.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小
文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断
开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是
______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开
2019年中考物理试题分类汇编练习——光现象专题4(word版含答案)
2019年中考物理分类汇编——光现象
、选择题
1. （2019南京，6）小明看到闪电后12.3s又听到雷声已知声音每 3s传播的距离约为1000m,
光速约为3X 108m/s，于是他用12.3除以3很快估算出闪电发生位置到他的距离为 41km。
假设声速或光速发生以下变化，这种估算方法不再适用的是（ ）
A •声速增大为原来的两倍 B.声速减小为原来的一半
C.光速减小为原来的一半 D .光速减小为声速的两倍
2. （2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、
丁的四个位置，如图所示。关于他在平面镜中所成像的特点，下列描述中正确的是
甲
-*
■
* T *
平
A .在甲处所成的像是最小的像
B. 在乙处所成的像一定是实像
C. 在丙处所成的像是倒立的像
D .在丁处所成的像离镜子最近
3. （2019泸州，1）下面四幅图选自我们的物理课本，对其中所涉及的物理知识，下列说法
中正确的是（ ）
A.如图是一束光在密度不均匀糖水中的径迹，说明光在同种介质中一定沿曲线传播
B.图中光发生漫反射时的光线看起来杂乱无章，因此光漫反射时不遵循光的反射定律
C.如图是平面镜成虚像的光路图，因此平面镜成的虚像是反射光线实际相交而成的
D.如图是小猫叉鱼的图片，小猫眼中看到鱼的像比鱼的实际位置要浅一些
4. （2019桂林，3）小敏同学探究了光的反射定律，在她得出的结论中，错误的是：（）
A.反射角等于入射角 B.反射光线与入射光线分居法线两侧
C.反射时光路是可逆的 D.反射光线、法线与入射光线不在同一平面上 5. （2019衡阳，2）如图所示的光现象中，由于光的反射形成的是
6.（2019荆门，18）关于生活中光现象的说法中错误的是
A •夏天树荫下有很多光斑，这是光的直线传播的例子
B.镜面反射遵守光的反射定律，而漫反射不遵守光的反射定律
C.太阳光发生色散、鱼塘里的鱼看起来位置变浅变近了，都是因为光发生了折射
2019中考物理专项练习-测量小灯泡的电功率.doc
2019中考物理专项练习-测量小灯泡的电功率
注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！
知识要点
测量小灯泡的电功率的方法和原理：根据P=IU，要测量小灯泡的电功率，需要测量通过小灯泡的电流I和小灯泡两端的电压U，这就需要电流表和小灯泡串联，电压表并联在小灯泡两端，要测量小灯泡在不同电压下的电功率，就需要滑动变阻器和小灯泡串联，通过改变滑动变阻器的滑片位置，改变小灯泡两端的电压和小灯泡中的电流，实验电路图如下图。
典型例题
例1、在“测量小灯泡电阻”和“测小灯泡功率”〔小灯泡的额定电压为2.5V〕两个实验中：
〔1〕都需要测出三组电压值和电流值，前者的目的是______________；后者的目的是___________。
〔2〕下表是李烁“测小灯泡功率”实验时记录的数据，由此可知小灯泡的额定功率P额=_______________W。
〔3〕同学们在交流实验体会时，有的同学提出：可以根据李烁的测量数据，在非额定电压条件下求出小灯泡的电阻，再由公式 ，求出小灯泡的额定功率P额'，请用这种方法根据表格中的数据算出P额'〔要求有必要的计算过程〕，将P额和P额'进行比较，并分析说明产生这种差异的根本原因。
解：
〔1〕用电压表和电流表测小灯泡的电阻和电功率，测量电路和方法完全相同，前者利用
计算灯泡的电阻，后者利用P=IU计算灯泡的功率，测量过程中都要测出三组电压值和电流值，前者的目的是进行多次测量，求电阻的平均值，减小测量的误差；后者的目的是测小灯泡在额定电压下的额定功率和不在额定电压下的实际功率，并加以比较，寻求小灯泡的发光亮度和实际功率及实际电压的关系。
〔2〕小灯泡的额定电压为2.5V，由实验数据知道，灯泡两端电压等于额定电压时，通过灯泡的电流为0.22A，小灯泡的额定功率P额=IU额=0.22A×2.5V=0.55W。
初中物理灯泡试题及答案
初中物理灯泡试题及答案
一、选择题（每题3分，共30分）
1. 灯泡的亮度取决于以下哪个因素？
A. 电压
B. 电流
C. 功率
D. 电阻
答案：C
2. 家庭电路中，灯泡的额定电压是多少？
A. 110V
B. 220V
C. 380V
D. 660V
答案：B
3. 当灯泡两端电压低于额定电压时，灯泡的亮度会如何变化？
A. 变亮
B. 变暗
C. 不变
D. 无法确定
答案：B
4. 灯泡的功率与其电阻的关系是？
A. 正比
B. 反比
C. 无关
D. 无法确定 答案：B
5. 以下哪个因素不会影响灯泡的亮度？
A. 电压
B. 电流
C. 灯泡的材质
D. 灯泡的外形
答案：D
6. 灯泡的电阻会随着温度的升高而如何变化？
A. 增加
B. 减少
C. 不变
D. 无法确定
答案：A
7. 家庭电路中，灯泡的额定功率通常是多少？
A. 5W
B. 15W
C. 60W
D. 100W
答案：C
8. 串联电路中，灯泡的亮度与什么有关？
A. 电压
B. 电流
C. 电阻
D. 功率
答案：C
9. 并联电路中，灯泡的亮度与什么有关？ A. 电压
B. 电流
C. 电阻
D. 功率
答案：D
10. 灯泡的寿命与以下哪个因素无关？
A. 电压
B. 电流
C. 温度
D. 灯泡的材质
答案：A
二、填空题（每题2分，共20分）
1. 灯泡的亮度与______成正比。
答案：功率
2. 家庭电路中的电压是______伏特。
答案：220
3. 当灯泡两端电压低于额定电压时，灯泡的亮度会______。
答案：变暗
4. 灯泡的电阻与电流的关系是______。
答案：反比
5. 灯泡的功率等于电压的平方除以电阻，即P=______。
答案：U²/R
6. 灯泡的电阻会随着温度的升高而______。
答案：增加
7. 家庭电路中，灯泡的额定功率通常为______瓦特。
答案：60
8. 串联电路中，灯泡的亮度与电阻的______有关。
2019年中考物理试题分类汇编练习——欧姆定律专题4(word版含答案)
2019年中考物理试题分类汇编练习——欧姆定律专题4(word版含答案) 1 / 23
2019 年中考物理试题分类汇编——欧姆定律
一、选择题
1.（2019 乐山， 14）小华设计了一种输液提示器，能在护士站察看到药液量的变化。当袋中
药液量减少时，为使电压表示数随之减小，切合要求的电路图是
2.（ 2019 凉山州，
7）以下图为小明连结的电路，他先检查导线连结无误后，闭合开关
S，
发现两灯均不发光，于是他用一个电压表分别并联接到
ab、 bc、 ac 两点，灯
L1、 L2 均不发
光，且电压表无示数，再用电压表并联接到
dc 两点时，灯
L1 、L 2 均不发光，但电压表指针
有显然偏转，由此判断电路的故障可能是（
）
A．灯
L1 断路
B．灯
L2断路
C．灯
L1 短路
D ．灯
L2 短路
3.（ 2019 达州，
5）以下图，甲、乙均为理想电表，当开关
S 闭合后灯
L1、 L2 都能发光，
以下说法中正确的选项是（
）
A．灯 L1、 L2 是串连在电路中的
B．甲必定是电流表，乙必定是电压表
C．当 L2 短路时 L1 还能发光
D ．乙、甲两电表示数的比值与 L 1 的阻值相等
4.（ 2019 达州， 7）如图是物理兴趣小组设计的四个丈量身高的电路图，身高仪都由电压表
改装而成。能实现身高越高身高仪示数越大且刻度平均的电路是（ ） 2019年中考物理试题分类汇编练习——欧姆定律专题4(word版含答案) 2 / 23
2019年中考物理试题分类汇编——变阻器专题(word版含答案)
2019年中考物理试题分类汇编一一变阻器专题
1. （ 2019铜仁，16） 滑动变阻器是通过改变接入电路中电阻丝的 _______________ 来改变电阻
的大小，从而改变流过电路中的 ________________ 。
2. （ 2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯” 。闭合开关后，左右移动
回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到 A、B两点，测得电压为3.0V, 则A、B间 ______________ （短路/断路），这种故障可能的情况是 __________ 、 _______________ 。
3（2019荷泽，7）当滑动变阻器的滑片向 b端滑动时，下列四种接法中，变阻器阻值变大 4. （ 2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片
P向左滑动时,
连入电路的电阻变小的是（
B.
衿 I Q
C.
5. （2019年郴州，16）如图所示，电源电压不变，闭合开关 S后，滑动变阻器的滑片 P自中
的是（ ） 点向b端移动的过程中, A. 电流表 A1变小, A2变小, 电压表 V不变 B. 电流表 A1变小， A2不变， 电压表 V不变
C. 电流表 A1变小， A2变小， 电压表 V变大
D 电流表 A1不变， A2变大， 电压表 V变小
6. （2019邵阳，12）一盏调光台灯，其原理如图所示，闭合 S,将滑片从左向右移动，电流表
的示数和灯L两端的电压变化分别是（ ）
A .变大、变大 B .变大、变小 C.变小、变小 D .变小、变大
7. （2019自贡，14）某同学在做“用滑动变阻器改变电流” 的实验时，连接如图所示的电路,
将滑动变阻器的滑片移动到最大阻值处，闭合开关 S,发现小灯不亮，接下来的操作，在以
下步骤中最合理的是（ ）
A •断开开关S,更换额定功率大一点的灯泡重新实验
B. 断开开关S,增加电池的节数重新实验
