粗集料试验作业指导书
粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。
按每批不大于7501同厂家、同品种检验一次。
本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。
粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。
试验间的温度应保持在15°C〜30°C。
粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。
注：每批石料各项检测完成后要及时留样存放。
粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。
公路工程集料试验规程粗集料ppt
土界把碱—集料反应称为混凝土的“顽症”。 重要工程的混凝
土所使用的饿碎石或卵石应进行碱活性检验。
水解
水泥中碱性氧化物 氢氧化物 + 集料中活性二氧化 硅 碱-硅酸凝胶（附在集料表面） 危害：凝胶吸水体积膨胀，使集料与水泥石界面胀裂， 粘结强度下降，砼结构破坏
26
经检验判定集料有潜在活性时，应遵守以下规定使 用：①使用含碱量小于0.6%的水泥或采用能抑制碱—集 料反应的掺合料；②当使用含钾、钠离子的混凝土外加剂 时，必须进行专门试验。最常用的检验方法是砂浆长度法： 这种方法是用含活性氧化硅的集料与与高碱水泥制成1： 2.25的胶砂试块，在恒温、恒湿中养护，定期测定试块的 膨胀值，直到龄期12个月。如果在6个月中，试块的膨胀 率超过0.05%或1年中超过0.1%，则认为这种集料是具有 活性的。若集料中含有活性碳酸盐，应用岩石柱法进行检 验，经检验判定集料有潜在危害时，不宜用作混凝土集料。 若由石子制备的试件无裂缝、酥裂、胶体外溢等现象，且 在规定的试验龄期的膨胀率小于0.10%时，则碱—集料反 应合格。
含泥量试验步骤
16
4.1.2.1 称取试样1份(m0)装入容器内，加水，浸 泡24h，用手在水中淘洗颗粒(或用毛刷洗刷)，使 尘屑、粘土与较粗颗粒分开，并使之悬浮于水中； 缓缓地将浑浊液倒入1.18mm及0.075mm的套筛 上，滤去小于0.075mm的颗粒。试验前筛子的两 面应先用水湿润，在整个试验过程中，应注意避 免大于0.075mm的颗粒丢失。 4.1.2.2 再次加水于容器中，重复上述步骤，直至 洗出的水清澈为止。
e
压碎指标是将一定质量气干状态下9.5～ 13.2mm的石子去除针片状颗粒后，装入一定规格 的圆筒内，在压力机上均匀地施加荷载，在10min 左右的时间内达到总荷载400kN，稳压5s，然后卸 荷。卸荷后称取试样质量（m0），再用孔径为 2.36mm的筛筛除被压碎的细粒，称取试样的筛余 量（m1）。压碎指标按公式（4.1）计算，精确至 0.1%。
路基路面整套原材料计算程序,随机自动出数
27 15 37
45cm
5kg 1
8785 4475 4310 1.98 1.76
10 42
3
9307 4475 4832 2.22 1.91
35 39
5
9220 4475 4745 2.18 1.81
15 37
6
筒质量（g） 湿土质量（g） 湿密度（g/cm3） 干密度（g/cm3） 盒号
24
盒+湿土质量（g） 100.25 盒+干土质量（g）
含 水 率 %
91.95 23.40 8.30 68.55 12.1
105.20 106.26 111.86 117.37 101.69 116.10 115.88 115.10 102.72 96.11 23.40 9.09 72.71 12.5 95.92 101.06 104.37 90.86 101.78 101.46 99.64 23.60 10.34 72.32 14.3 23.40 10.80 77.66 13.9 23.60 13.00 80.77 16.1 23.60 10.83 67.26 16.1 23.50 14.32 78.28 18.3 23.50 14.42 77.96 18.5 23.50 15.46 76.14 20.3 89.19 23.50 13.53 65.69 20.6
盒质量（g） 水质量（g） 干土质量(g） 含水率（%） 平均值
12.3
14.1
16.1
18.4
3
20.4
最佳含水率（%）=
16.1
最大干密度（g/cm ）=
1.91
注：以干密度为纵座标，含水率为横座标绘制击实曲线图附表后。

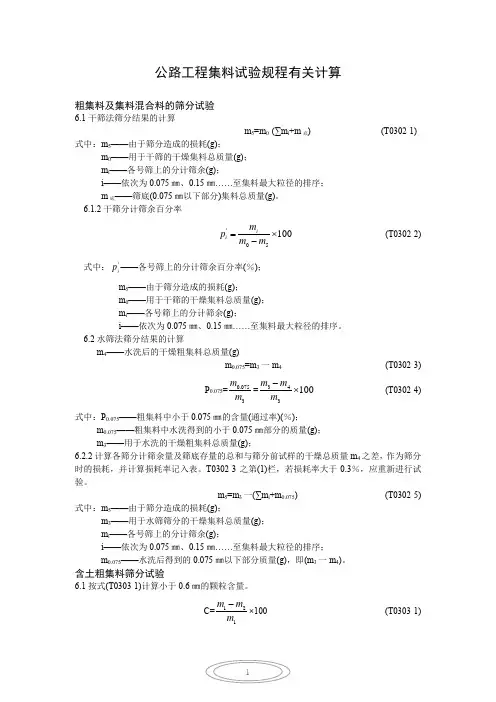

公路工程集料试验规程有关计算
公路工程集料试验规程有关计算粗集料及集料混合料的筛分试验6.1干筛法筛分结果的计算m 5=m 0-(∑m i +m 底) (T0302-1)式中：m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 底——筛底(0.075㎜以下部分)集料总质量(g)。
6.1.2干筛分计筛余百分率'05100i i m p m m =⨯- (T0302-2) 式中：'i p ——各号筛上的分计筛余百分率(％)；m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。
6.2水筛法筛分结果的计算 m 4——水洗后的干燥粗集料总质量(g)m 0.075=m 3一m 4 (T0302-3)P 0.075=0.0753m m =343100m m m -⨯ (T0302-4) 式中：P 0.075——粗集料中小于0.075㎜的含量(通过率)(％)；m 0.075——粗集料中水洗得到的小于0.075㎜部分的质量(g)；m 3——用于水洗的干燥粗集料总质量(g)；6.2.2计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m 4之差，作为筛分时的损耗，并计算损耗率记入表。
T0302-3之第(1)栏，若损耗率大于0.3％，应重新进行试验。
m 5=m 3一(∑m i +m 0.075) (T0302-5)式中：m 5——由于筛分造成的损耗(g)；m 3——用于水筛筛分的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 0.075——水洗后得到的0.075㎜以下部分质量(g)，即(m 3一m 4)。
粗集料(自动计算)5-19
容量筒的质量(kg)
4.681
4.681
容量筒的容积(L)
自然堆积试样与容量筒的总质量 (kg)
自然堆积 状态
振实状态
捣实状态
试样的自然堆积密度单值 (t/m3或者kg/m³)
试样的自然堆积密度平均值 (t/m3或者kg/m³)
振实试样与容量筒的总质量 (kg)
试样的振实堆积密度单值 (t/m3或者kg/m³)
试样的振实堆积密度平均值 (t/m3或者kg/m³)
粗集料的空隙率Vc (%)
捣实试样与容量筒的总质量 (kg)
试样的捣实堆积密度单值 (t/m3或者kg/m³)
试样的捣实堆积密度平均值 (t/m3或者kg/m³)
粗集料骨架间隙率VCADRC (%)
10.010 20.138 1.544
21.021 1.632
/ /
1.541
1.646 39.0
/ /
10.010 20.066 1.537
21.298 1.660
/ /
附加声明： 检测：
记录：
复核：
日期：
第 页共 页

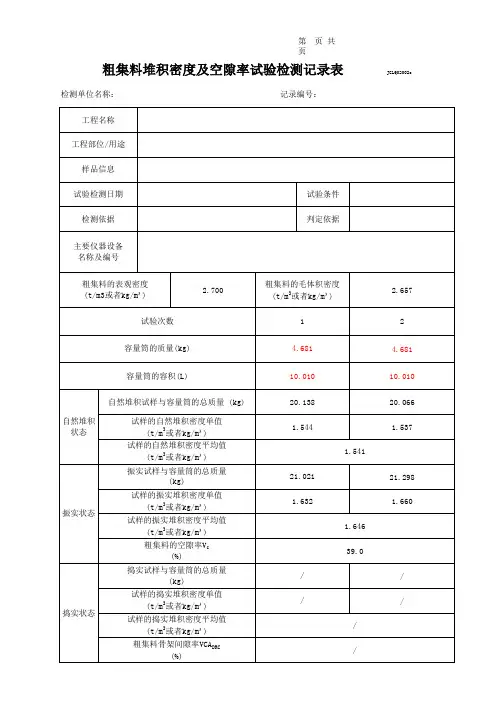

粗集料堆积密度及空隙率试验检测记录表
检测单位名称：
记录编号：
工程名称
工程部位/用途
样品信息
试验检测日期
试验条件
检测依据பைடு நூலகம்
判定依据
JGLQ02002c
主要仪器设备 名称及编号
粗集料的表观密度 (t/m3或者kg/m³)
试验次数
2.700
粗集料的毛体积密度 (t/m3或者kg/m³)
1
2.657 2

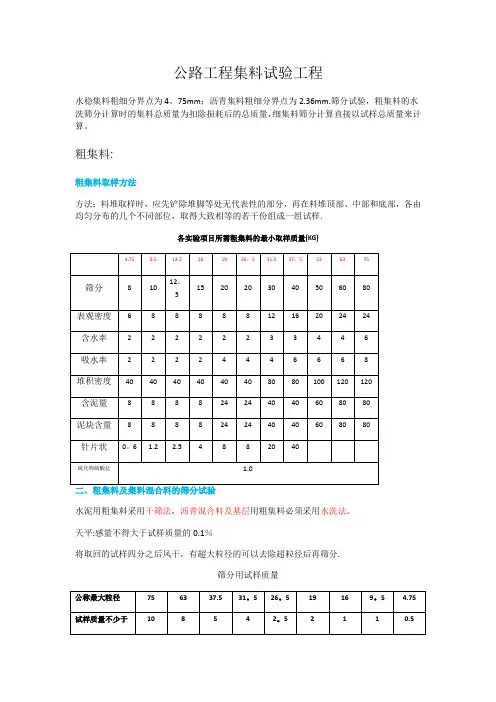

公路工程集料试验工程
公路工程集料试验工程水稳集料粗细分界点为4。
75mm；沥青集料粗细分界点为2.36mm.筛分试验，粗集料的水洗筛分计算时的集料总质量为扣除损耗后的总质量，细集料筛分计算直接以试样总质量来计算。
粗集料:粗集料取样方法方法：料堆取样时，应先铲除堆脚等处无代表性的部分，再在料堆顶部、中部和底部，各由均匀分布的几个不同部位，取得大致相等的若干份组成一组试样.各实验项目所需粗集料的最小取样质量(KG)水泥用粗集料采用干筛法，沥青混合料及基层用粗集料必须采用水洗法。
天平:感量不得大于试样质量的0.1％将取回的试样四分之后风干，有超大粒径的可以去除超粒径后再筛分.筛分用试样质量沥青混合料及基层用粗集料水洗法实验步骤1.取一份试样，105+5℃烘干至恒重，称取质量.2.用清水清洗干净，底部为0。
075mm标准筛,上部为2.36或者4。
75筛，清洗干净直至水清洁为止。
（取回0。
075筛面上的细粉时，将筛子倒扣在搪瓷盘上用少量的水并助以毛刷将其刷掉）3.将洗后试样105+5℃烘干至恒重，称取烘干后试样质量的总质量，以洗前与洗后之差作为0.075mm的筛下部分。
4.将个筛筛分，此时0.075mm筛下部分应为0，如果有质量将其并入水洗得到的0。
075mm 的筛下部分.计算：水洗法0。
075通过率（筛底值不为零时，应将其并入m0。
075中，重新计算P0.075)M0。
075=M3-M4P0.075=M0.075：水洗得到小于0。
075mm部分质量m3：洗前质量m4：洗后质量当两次平行实验差值超过0。
1%时，实验重做。
损耗质量=洗前质量—（各筛质量+筛底{0.075以下}）损耗率不应大于0。
3%计算实例：粗集料密度与吸水率试验（网篮法）一目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度，表干相对密度，毛体积相对密度，毛体积密度，以及粗集料的吸水率.二仪具与材料天平:感量不大于称量值的0。
05％溢流水槽，有调节水位装置吊篮：直径和高度在150mm左右温度计标准筛毛巾烘箱：能控温在105℃±5℃三试验准备1 将取来的试样较粗的用4。
粗集料筛分试验自动计算表
