公路工程集料试验规程有关计算
试验检测员考试复习题题目

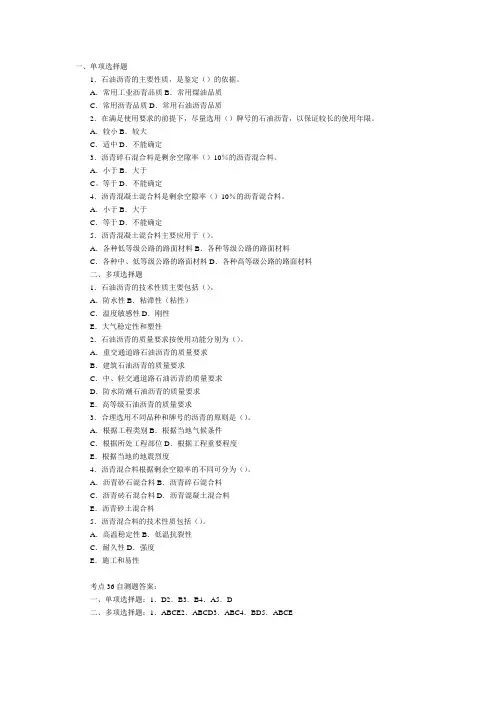

一、单项选择题1．石油沥青的主要性质，是鉴定（）的依据。
A．常用工业沥青品质B．常用煤油品质C．常用沥青品质D．常用石油沥青品质2．在满足使用要求的前提下，尽量选用（）牌号的石油沥青，以保证较长的使用年限。
A．较小B．较大C．适中D．不能确定3．沥青碎石混合料是剩余空隙率（）10％的沥青混合料。
A．小于B．大于C。
等于D．不能确定4．沥青混凝土混合料是剩余空隙率（）10％的沥青混合料。
A．小于B．大于C．等于D．不能确定5．沥青混凝土混合料主要应用于（）。
A．各种低等级公路的路面材料B．各种等级公路的路面材料C．各种中、低等级公路的路面材料D．各种高等级公路的路面材料二、多项选择题1．石油沥青的技术性质主要包括（）。
A．防水性B．粘滞性（粘性）C．温度敏感性D．刚性E．大气稳定性和塑性2．石油沥青的质量要求按使用功能分别为（）。
A．重交通道路石油沥青的质量要求B．建筑石油沥青的质量要求C．中、轻交通道路石油沥青的质量要求D．防水防潮石油沥青的质量要求E．高等级石油沥青的质量要求3．合理选用不同品种和牌号的沥青的原则是（）。
A．根据工程类别B．根据当地气候条件C．根据所处工程部位D．根据工程重要程度E．根据当地的地震烈度4．沥青混合料根据剩余空隙率的不同可分为（）。
A．沥青砂石混合料B．沥青碎石混合料C．沥青砖石混合料D．沥青混凝土混合料E．沥青砂土混合料5．沥青混合料的技术性质包括（）。
A．高温稳定性B．低温抗裂性C．耐久性D．强度E．施工和易性考点36自测题答案：一、单项选择题：1．D2．B3．B4．A5．D二、多项选择题：1．ABCE2．ABCD3．ABC4．BD5．ABCE试验检测试题一、选择题：（本题共20小题，每小题1.5分，共30分）1、细度模数MX为3.0的砂，属于----------------------------------------【C 】A、粗砂B、中粗砂C、中砂D、细砂2、公路土工试验规程中颗粒分析试验的筛分法适用于----------------------【B 】A、粒径大于2mm的土B、粒径大于0.074mm的土C、粒径2mm到0.074mm之间的土D、粒径小于0.074mm的土3、四组砼的三块试件的抗压强度分别为①27.8Mpa、26.6 Mpa、26.9 Mpa ②26.8 Mpa、27.1 Mpa、32.4Mpa ③21.4Mpa、26.7Mpa、33.2Mpa ④27.5Mpa、27.6Mpa、31.2Mpa 他们的测定值为相同的是---------------------【A 】A.①组与②组B.②组与③组C.①组与③组D.②组与④组4、《公路土工试验规程》中测定含水量的标准方法是----------------------【C 】A、比重法B、酒精燃烧法C、烘干法D、碳化钙气压法5、重型标准击实试验，当采用内径��15.2cm的试筒进行时，锤重----------【D 】A、质量为2.5kg，落高为30cm，分五层击实，每层击数59击B、质量为2.5kg，落高为45cm，分五层击实，每层击数59击C、质量为4.5kg，落高为30cm，分五层击实，每层击数98击D、质量为4.5kg，落高为45cm，分三层击实，每层击数98击6、坍落度试验操作，从开始装料到提出坍落度筒整个过程应在【B 】时间内完成A、120SB、150SC、180SD、没有要求7、试验人员在砼开盘前应现场检查-------------------------【D 】A、各种材料与施工配料单是否一致B、计量器具是否校正C、搅拌机、震捣器、运输设备是否准备就绪D、以上各项8、已知某种土样的最大干密度为1.96g/cm3，在现场实测湿密度为2.09 g/cm3，含水量为17.4%，其压实度R为---【D 】A、106．6%B、88.3%C、96.4%D、90.8%9、液塑限联合测定试验中，锥入深度与含水量关系曲线上，入土深度为20mm 所对应的含水量即为该种土的【B 】A、塑限B、液限C、塑性指数D、稠度10、下列关于水泥砂浆抗压强度立方体试验说法正确的是--------------【B 】A、结果处理以3个试件的算术平均值作为该组试件的抗压强度，精确至0.1MPaB、结果处理以6个试件的算术平均值作为该组试件的抗压强度，精确至0.1 MPaC、分二次向试模内注入砂浆，用捣棒均匀由外向里按螺旋方向每层插捣25次。
细集料堆积密度及紧装密度试验方法
称量5kg，感量5g。
2
容量筒
金属制，圆筒形，内径108mm，净高109mm，筒壁厚2mm，筒底厚5mm，容积约为1L。
3
标准漏斗
/
4
振动台
频率为3000次/min±200次/min，负荷下的振幅为0.35mm，空载时的振幅为0.5mm。
5
烘箱
能控温105℃±5℃。
6
其它仪器
小勺、直尺、浅盘等。
4.2试样准备及容器校正：
4.2.1试样制备：用浅盘装来样约5kg，在温度为105±5℃的烘箱中烘干至恒重，取出并冷却至室温，分成大致相等的两份备用。
4.2.2容量筒容积的校正方法：以温度为20±5℃的洁净水装满容量筒，用玻璃板沿筒口滑移，使其紧贴水面，玻璃板与水面之间不得有空隙。擦干筒外壁水分，然后称量，用式（T0331-1）计算筒的容积V。
—砂的堆积或紧装密度（g/cm3）；
—砂的表观密度（g/cm3）。
6.3以两次试验结果的算术平均作为测定值。
7.试验报告：
试验报告应包括内容：①检测项目名称；②原材料的品种、规格和产地；③试验日期及时时间；④仪器设备名称、型号及编号；⑤细集料堆积密度、紧装密度；⑥执行标准；⑦要说明的其他内容。
8.试验注意事项：
（T0331-1）
式中：V—容量筒的容积（mL）；
—容量筒和玻璃板总质量（g）；
—容量筒、玻璃板和水总质量（g）。
5.试验步骤：
具体试验步骤依据《公路工程集料试验规程JTG E42-2005》T0331-1994试验方法进行试验。
6．试验结果整理：
6.1堆积密度及紧装密度分别按式（T0331-2）和式（T0331-3）计算至小数点后3位。
路面混凝土配合比计算与说明
路面混凝土配合比设计计算与说明一．计算依据：1．普通混凝土配合比设计规程，《JTJ55-2000》2．公路水泥混凝土路面设计规范《JTG D40-2003》3．公路工程集料试验规程《JTGE42-2005》二．材料来源：1．水泥：采用萍乡中材水泥有限公司生产的“中材”牌42.5级普通硅酸盐水泥。
2．碎石：采用上栗县金山镇南华采石场生产的碎石。
碎石按19~31.5mm ：9.5~19mm ：4.75~9.5mm = 30% ：55% ：15%比例掺配成符合规范的连续级配碎石。
3．砂：采用湖南平江砂场中砂，细度模数为2.72。
4．水：饮用水。
5．坍落度为30~50mm，砂率为39%三．计算步骤：1、确定5.0Mpa配制强度F cf,o=K F cf,o,K=1.15×5.0=5.75Mpa2、计算水灰比(w/c)W/C=1.5684/( F cf,o+1.0079－0.3987F CEf)=1.5684/(5.75+1.0079－0.3987×7.4)=1.5684/(6.7579-2.95038)=0.41 取W/C=0.393、计算单位用水量(Mwo)Mwo=104.97+3.09H+11.27×C/W+0.61ßS=104.97+3.09×3+11.27/0.39+0.61×30=161 kg4、计算单位水泥用量(Mco)Mco=Mw0/(W/C)=161/0.39=413kg5、计算砂石材料单位用量(Mso,Mgo)采用重量法计算：假定砼2420kg/m3Mso+Mgo=2420-161-413=1846砂率为39%Mso=1846×39%=720kg/m3Mgo=1846-720=1126 kg/m36、确定理论配合比为：水：161kg、水泥：413kg、砂：720kg、碎石：1126kg7、确定调试后的配合比采用理论配合比配制砼，调试坍落度、和易性，得最佳每立方米砼配合比为：1：0.39：1.74：2.73比例为：水泥用量砂用量碎石用量水用量413 720 1126 161比例： 1 ：1.74 ：2.73 ：0.39四．以上计算的配合比为基准配合比，另外分别按增加和减小水灰比0.03及保持砂率基本不变进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制做试块，标准养护，进行7天和28天的抗弯拉强度检验，详见下表：五．根据经济合理，保证工程质量，方便施工的原则，拟定用试验编号为2的配合比为路面用混凝土的基准配合比，经28天强度检测符合设计要求。
公路工程试验检测现行规程、规范一览表
公路工程试验检测现行规程、规范一览表公路工程试验检测现行规程和规范一览表如下：1.公路土工试验规程2.公路工程集料试验规程3.公路水泥及水泥混凝土试验规程4.公路工程岩石试验规程5.公路工程无机结合料试验规程6.公路路基路面现场测试规程7.钢筋焊接及验收规程8.普通混凝土配合比设计规程9.回弹法检测混凝土抗压强度技术规程10.砂浆配合比设计规程11.公路水泥混凝土路面施工技术规范12.公路路面基层施工技术规范13.公路桥涵施工技术规范14.公路水泥混凝土路面设计规范15.硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰16.硅酸盐水泥17.公路工程混凝土外加剂18.钢筋混凝土用热轧带肋钢筋19.钢筋混凝土用热轧光圆钢筋20.低碳钢热轧圆盘条21.预应力钢绞线22.金属材料弯曲试验方法23.金属材料室温拉伸试验方法24.公路桥梁板式橡胶支座25.公路桥梁盆式橡胶支座26.球型支座技术条件27.公路桥梁伸缩缝装置28.公路土工合成材料土工格栅29.公路工程土工合成材料塑料排水板30.公路工程国内招标文件范本31.公路工程质量检验评定标准32.建筑用卵石、碎石33.建筑用砂34.公路工程沥青及沥青混凝土试验规程35.公路工程路基施工技术规范以下是原材料试验检测频率表：1.水泥：每批次至少一次。
2.骨料：每批次至少一次。
3.沥青：每批次至少一次。
4.矿粉：每批次至少一次。
5.砂：每批次至少一次。
6.水：每批次至少一次。
材料名称：路基用土、水泥搅拌桩、台背回填检查项目：1.颗粒分析、液塑：每次取样5000m，土质变化时测量。
2.限、击实、CBR定比重：每小时检测一次。
3.压实度测定：每台每层至少检测3个点。
4.砂垫层砂井筛分、渗透系数：每次取样一次。
5.水泥定性、凝结时间、200T为一批（散装每车），胶砂强度不足时按一批计算。
6.密度、筛分、含泥量、压碎值、水泥砼用砂：同一料场每200m检测一批，不足200m时按一批计算。
公路工程集料试验规程
第1章前言原《公路工程集料试验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。
当时编制的内容大部分引自原《水泥混凝土试验规程》、《公路工程沥青及沥青混合料试验规程》、《公路路面基层试验规程》中相差的试验方法。
原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。
对加强公路工程集料的生产与管理、质量检验起到了重要的作用。
但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是试验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些试验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。
另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的试验规程可以包括进去。
因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的试验方法。
同时把沥青混合料所用的矿粉填料的试验方法也纳入本规程，以便生产上应用。
根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广项目陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。
1997年开始征求有关部门使用意见，搜集国内外试验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。
交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。
这次修订的重点针对使用于沥青混合料和基层、底基层的集料的试验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。
粗集料及集料混合料的筛分试验(水洗法)计算
483.8 0.7 0.14 499.3
96.8
监理评鉴： 日期: 试验人： 第1/1页
主管：
粗集料及集料混合料的筛分试验（水洗法）
工程名称：铜黄高速公路汤屯段建设项目 合同号： LM-01 路桥集团第一公路工程局天津工程处 施工单位 试验规程 安徽省高等级公路工程监理有限公司 监理单位 取样日期 0-4.75mm石屑 样品描述 样品名称 料场 现场桩号 环境条件 路面工程/底基层 工程部位 试验设备 汤屯高速公路路面一标工地试验室 试验单位 试验日期 干燥试样总 量(g) 水筛后筛上 总量(g) 水洗后 0.075mm筛 下量(g) 0.075mm 通过率 P0.075(g) 筛孔尺寸 （mm） 9.5 4.75 2.36 0.6 0.075 筛上 重(g) 第一组 500 483.5 16.5 第二组 500 484.5 15.5 平 均 试验编号： JTG E42-2005 2006-3-16 水泥稳定碎石 温度20℃，湿度60% 标准筛，震筛机，天平 2006-3-17
3.3 分计 筛余 (%) 0 0 4.0 0.8 90.3 18.1 ##### 49.5 ##### 28.3 累计 通过 筛余 百分 (%) 率(%) 0 100 0.8 99.2 18.9 81.1 68.4 31.6 96.7 3.3
3.1 分计 筛上重 筛余 (g) (%) 0 0 2.0 0.4 100.4 20.1 232.2 46.5 149.3 29.9
3.2
累计 通过 平均通过 标准级 筛余 百分 百分率 配范围 (%) 率(%) (%) (%) 0 100 100 0.4 99.6 99.4 20.5 79.5 80.3 67.0 33.0 32.3 96.9 3.1 3.2
公路工程沥青及沥青混合料试验规程完整
公路工程沥青及沥青混合料试验规程2 术语2.1.1 沥青的密度沥青在规定温度下单位体积所具有的质量，以g/cm3计。
2.1.2 沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值，无量纲。
2.1.3 针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0.1mm计。
2.1.4 针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到，无量纲。
2.1.5 延度规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm计。
2.1.6 软化点(环球法)沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。
2.1.7 沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。
2.1.8 蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失，以百分率表示。
2.1.9 闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。
盛样器对黏稠沥青是克利夫兰开口杯(简称COC)，对液体沥青是泰格开口杯(简称TOC)。
2.1.10 弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。
2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。
2.1.12 沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。
2.1.13 沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。
2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。
2.1.15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计。
JTJ058-2000公路工程集料试验规程合集.doc
JTJ058-2000公路工程集料试验规程原《公路工程集料试验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。
当时编制的内容大部分引自原《水泥混凝土试验规程》、《公路工程沥青及沥青混合料试验规程》、《公路路面基层试验规程》中相差的试验方法。
原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。
对加强公路工程集料的生产与管理、质量检验起到了重要的作用。
但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是试验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些试验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。
另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的试验规程可以包括进去。
因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的试验方法。
同时把沥青混合料所用的矿粉填料的试验方法也纳入本规程，以便生产上应用。
根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广项目陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。
1997年开始征求有关部门使用意见，搜集国内外试验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。
交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。
这次修订的重点针对使用于沥青混合料和基层、底基层的集料的试验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路工程集料试验规程有关计算粗集料及集料混合料的筛分试验6.1干筛法筛分结果的计算m 5=m 0-(∑m i +m 底) (T0302-1)式中：m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 底——筛底(0.075㎜以下部分)集料总质量(g)。
6.1.2干筛分计筛余百分率'05100i i m p m m =⨯- (T0302-2) 式中：'i p ——各号筛上的分计筛余百分率(％)；m 5——由于筛分造成的损耗(g)；m 0——用于干筛的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。
6.2水筛法筛分结果的计算 m 4——水洗后的干燥粗集料总质量(g)m 0.075=m 3一m 4 (T0302-3)P 0.075=0.0753m m =343100m m m -⨯ (T0302-4) 式中：P 0.075——粗集料中小于0.075㎜的含量(通过率)(％)；m 0.075——粗集料中水洗得到的小于0.075㎜部分的质量(g)；m 3——用于水洗的干燥粗集料总质量(g)；6.2.2计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m 4之差，作为筛分时的损耗，并计算损耗率记入表。
T0302-3之第(1)栏，若损耗率大于0.3％，应重新进行试验。
m 5=m 3一(∑m i +m 0.075) (T0302-5)式中：m 5——由于筛分造成的损耗(g)；m 3——用于水筛筛分的干燥集料总质量(g)；m i ——各号筛上的分计筛余(g)；i——依次为0.075㎜、0.15㎜……至集料最大粒径的排序；m 0.075——水洗后得到的0.075㎜以下部分质量(g)，即(m 3一m 4)。
含土粗集料筛分试验6.1按式(T0303-1)计算小于0.6㎜的颗粒含量。
C=121m m m -×100 (T0303-1)式中：C——小于0.6㎜的颗粒含量(％)；m 1——烘干试样的质量(g)；m 2——0.6㎜筛孔筛上集料的烘干质量(g)。
6.2按式(T0303-2)计算细土中小于O.075㎜的颗粒的含量。
F’=343m m m -×100 (T0303-2) 式中：F’——细土中小于0.075㎜的颗粒含量(％)； .m 3——细土的烘干质量(g)；m 4——0.075㎜～0.6㎜颗粒的烘干质量(g)。
6.3按式(T0303-3)计算整个集料中小于0.075rnm 的颗粒含量。
F=C×F’ (T0303-3)式中：F——整个集料中小于0.075㎜的颗粒含量(％)。
6.4按式(T0303-4)计算集料中小于0.075rnm 的颗粒含量。
G=151m m m -×100 (T0303-4) 式中：G——集料中小于0.075㎜的颗粒含量(％)。
m 5——0.075㎜筛上全部颗粒的烘干质量(g)。
粗集料密度及吸水率试验(网篮法)γa =a a wm m m - （T0304-1） γs =ff w m m m - （T0304-2）γb =a f wm m m - （T0304-3） 式中：γa ——集料的表观相对密度，无量纲；γs ——集料的表干相对密度，无量纲；γb ——集料的毛体积相对密度，无量纲；m a ——集料的烘干质量(g)；m f ——集料的表干质量(g)；m ω——集料的水中质量(g)。
5.2集料的吸水率以烘干试样为基准，按式(T0304-4)计算，精确至0.01％。
ωx =100f aa m m m -⨯ （T0304-4）式中：ωx ——粗集料的吸水率(％)。
5.3粗集料的表观密度(视密度)ρa 、表干密度ρs 、毛体积密度ρb ，按式(T0304-5）、(T0304-6)、(T0304—7)计算，准确至小数点后3位。
不同水温条件下测量的粗集料表观密度需进行水温修正，不同试验温度下水的密度ρT 及水的温度修正系数αT 按附录B 选用。
ρa =γa ⨯ρT 或 ρa =（γa -αT ）⨯ρΩ （T0304-5）ρs =γs ⨯ρT 或 ρs =（γs -αT ）⨯ρΩ （T0304-6）ρb =γb ⨯ρT 或 ρb =（γb -αT ）⨯ρΩ （T0304-7）式中：ρa ——粗集料的表观密度(g ／㎝3)；ρs ——粗集料的表干密度(g ／㎝3)；ρb ——粗集料的毛体积密度(g ／㎝3)；ρT ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B -1取用；αT ——试验温度T 时的水温修正系数；ρΩ——水在4℃时的密度(1.000g ／㎝3)。
6 精密度或允许差重复试验的精密度，对表观相对密度、表干相对密度、毛体积相对密度，两次结果相差不得超过0.02，对吸水率不得超过0.2％。
本规程以γa 代表表观相对密度，γs 代表表干相对密度，γb 代表毛体积相对密度，ωx 代表吸水率,这几个测定值之间可互相换算：γs =（1+100X w ）⨯γb γa =11100X b w -γ γa =11/100100X X s w w +-γ X w =11()100b a -⨯γγ 粗集料含水率试验含水率按式(T0305-1)计算.精确至0.1％。
ω=1223100m m m m -⨯- (T0305-1) 式中：ω——粗集料的含水率(％)；m 1-——烘干前试样与容器总质量(g)；m 2——烘干后试样与容器总质量(g)；m 3——容器质量(g)。
粗集料含水率快速试验(酒精燃烧法)粗集料含水率按式(T0306—1)计算，精确至0.1％。
ω=1220100m m m m -⨯- (T0306-1)式中：ω—粗集料含水率(％)；m 0——容器质量(g)；m 1——烧干前试样与容器总质量(g)； m 2——烘干后试样与容器总质量(g)。
粗集料吸水率试验 吸水率按式(T0307-1)计算，精确至0.01％。
ω=2113100m m m m -⨯- (T0307-1) 式中：ωx ——集料的吸水率(％)；m 1——烘干试样与浅盘总质量(g)；m 2——烘干前饱和面干试样与浅盘总质量(g)；m 3——浅盘的质量(g)。
粗集料密度及吸水率试验(容量瓶法)5.1表观相对密度γa 、表干相对密度γs 、毛体积相对密度γb 按式(T0308-1)、(T0308—2)、(T0308-3)计算至小数点后3位。
γa =0012m m m m +- (T0308-1) γs =3312m m m m +- (T0308-2) γb =0312m m m m +- (T0308-3) 式中：γa ——集料的表观相对密度，无量纲；γs ——集料的表干相对密度，无量纲；γb ——集料的毛体积相对密度，无量纲；m 0——集料的烘干质量(g)；m 1——水、瓶及玻璃片的总质量(g)；m 2——集料试样、水、瓶及玻璃片的总质量(g)；m 3——集料的表干质量(g)。
5.2集料的吸水率ωx 、含水率ω以烘干试样为基准，按式(T0308-4)、(T0308-5)计算，精确至0.1％。
ωx =300100m m m -⨯ (T0308-4) ω=400100m m m -⨯ (T0308-55) 式中：m 4——集料饱和状态下含表面水的湿质量(g)；ωx ——集料的吸水率(％)；ω——集料的含水率(％)。
5.3当水泥混凝土集料需要以饱和面干试样作为基准求取集料的吸水率ωx 时，按式(T0308-6)计算，精确至0.1％，但需在报告中予以说明。
ωx =303100m m m -⨯ (T0308-6) 式中：ωx ——集料的吸水率(％)。
5.4粗集料的表观密度ρa 、表干密度ρs 、毛体积密度ρb 按式(T0308-7)、(T0308-8)、(T0308-9)计算至小数点后3位。
ρa =γa ⨯ρT 或 ρa =（γa -αT ）⨯ρΩ （T0308-7）ρs =γs ⨯ρT 或 ρs =（γs -αT ）⨯ρΩ （T0308-8）ρb =γb ⨯ρT 或 ρb =（γb -αT ）⨯ρΩ （T0308-9）式中：ρa ——集料的表观密度(g ／㎝3)；ρs ——集料的表干密度(g ／㎝3)；ρb ——集料的毛体积密度(g ／㎝3)；ρT ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B -1取用；αT ——试验温度T 时的水温修正系数，按附录B 表B -1取用；ρΩ——水在4℃时的密度(1.000g ／㎝3)。
6精密度或允许差 重复试验的精密度，两次结果之差对相对密度不得超过0.02，对吸水率不得超过0.2％。
粗集料堆积密度及空隙率试验5计算5.1容量筒的容积按式(T0309-1)计算。
V=1100w Tm m -⨯ρ (T0309-1) 式中：V——容量筒的容积(L)；m 1——容量筒的质量(㎏)；m ω——容量筒与水的总质量(㎏)；T ρ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B -1选用。
5.2堆积密度(包括自然堆积状态、振实状态、捣实状态下的堆积密度)按式(T0309-2)计算至小数点后2位。
ρ=21100m m V-⨯ (T0309-2) 式中：ρ——与各种状态相对应的堆积密度(t ／m 3)；m 1——容量筒的质量(㎏)；m 2——容量筒与试样的总质量(㎏)：V——容量简的容积(L)。
5.3水泥混凝上用粗集料振实状态下的空隙率按式(T0309—3)计算。
V c =（1-aρρ）100⨯ (T0309-3) 式中：V c ——水泥混凝土用粗集料的空隙率(％)；ρa ——粗集料的表观密度(t ／m 3)；ρ——按振实法测定的粗集料的堆积密度(t ／m 3)。
5.4沥青混合料用粗集料骨架捣实状态下的间隙率按式(T0309-4)计算。
VCA DRC =（1-bρρ）100⨯ (T0309-4) 式中：VCA DRC ——捣实状态下粗集料骨架间隙率(％)；ρb ——按T0304确定的粗集料的毛体积密度(t ／m 3)；ρ——按捣实法测定的粗集料的自然堆积密度(t ／m 3)。
粗集料含泥量及泥块含量试验5计算5.1碎石或砾石的含泥量按式(T0310-1)计算，精确至O.1％。
Q n =010100m m m -⨯ (T10310-1)式中：Q n ——碎石或砾石的含泥量(％)；m 0——试验前烘干试样质量(g)；m 1——试验后烘干试样质最(g)。
以两次试验的算术平均值作为测定值，两次结果的差值超过O.2％时，应重新取样进行试验，对沥青路面用集料，此含泥量记为小于0.075㎜颗粒含量。
