欧姆定律练习题(含答案)经典
一、欧姆定律选择题
1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是N极，弹簧测力计示数变小 D. 螺线管上端是S极，弹簧测力计示数变大
【答案】C
【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。线圈的匝数一定，电流越大磁性越强；
（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；
（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.
2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小 C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大
【答案】 A
【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；
定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。BCD不符合题意，A符合题意。
故答案为：A。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大.
3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（ ）
A. 电压表示数不变，电流表示数变大 B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变小 D. 电压表示数变大，电阻R1的电功率变大
【答案】 D
【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由
知，电路中的电流变大，即电流表的示数变大；根据 ，电阻R1的电流增大，两端的电压也增大，根据 知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
故答案为：D
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式 分析电压表和电流表示数的变化及功率变化.
4．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1 ， 当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2 ， 则下列关系式正确的是（ ）
A. I2=I1、U2＜U1 B. I2＞I1、U2=U1 C. I2＞I1、U2＞U1 D. I2＜I1、U2＜U1
【答案】C
【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1 ，
电流表测电路中的电流I1；
当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2 ， 电流表测电路中的电流I2；
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变小，
由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1 ， 故AD错误；
由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1 ， 故B错误、C正确．
故选C．
【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．
5．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（ ）
A. 若把它们并联在4V电路中，乙灯正常发光 B. 若把它们并联在4V电路中，甲灯比乙灯亮
C. 若把它们串联在10V电路中，两灯都可以正常发光 D. 若把它们串联在10V电路中，甲灯比乙灯亮
【答案】 B
【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I甲＝ ＝ ＝0.5A，I乙＝ ＝ ＝0.5A，
由I＝ 可得，两灯泡的电阻分别为： R甲＝ ＝ ＝12Ω，R乙＝ ＝ ＝8Ω。
AB、两灯泡并联在4V电路中时，
因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，
所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；
甲灯泡不能正常发光，其实际功率为P甲实＝ ＝ ≈1.33W＜P乙实 ，
所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；
CD、两灯泡串联在10V电路时，
两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，
此时电路中的电流为I串＝ ＝ ＝0.5A，
因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，
所以，两灯泡可以同时正常发光；
此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。
故答案为：B。
【分析】结合小灯泡的铭牌，根据P=UI是求出额定电流，根据I＝ 求出两灯泡的电阻；两灯泡并联时它们两端的电压相等，两灯泡两端的电压和额定电压相等时正常发光，否则不能正常发光；两灯泡串联时通过它们的电流相等，且两灯泡的额定电流相等，实际电流等于额定电流时才能正常发光.
6．有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2 ， 不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时，两灯一样亮
C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
【答案】D
【解析】【解答】解：
A．由P=UI可得，两灯泡正常发光时的电流分别为：
I1= = =0.5A，I2= = = A，
所以两灯泡正常发光时的电流不一样，故A错误；
B．由P=UI= 可得，两灯泡的电阻分别为：
R1= = =12Ω，R2= = =27Ω， 两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；
C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；
D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，
电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．
故选D．
【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．
7．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）、
A. L1始终比L2暗 B. L1始终比L2亮 C. L1和L2都变暗 D. L1和L2都变亮
【答案】 A
【解析】【解答】解：图示电路中灯泡与滑动变阻器的连接方式分别为串联和并联；灯泡的实际功率决定灯泡的明暗程度。
左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。
已知两只灯泡规格相同，也就是电阻相同，滑动变阻器滑片没有移动时，L1两端电压小于L2两端电压，由P＝ 知，L1实际功率较小，发光较暗；
当滑片从中点向右滑动的过程中，左图中滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可得，R不变，I减小，因此灯泡L1的实际功率减小，即灯泡的亮度变暗； 右图中并联电路中各支路用电器互不影响，或根据P＝ 进行分析，R和U都不变，因此灯泡L2的实际功率不变，故灯泡的亮度不变。
因此L1始终比L2暗。
故答案为：A。
【分析】结合电路图，理清元件的连接方式，利用决定灯泡明暗程度的物理量，根据串、并联电路的特点判断灯泡明暗程度的变化即可.
8．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。当开关S2由闭合到断开时，电路中（ ）
A. 电压表V的示数变小 B. 电流表A1的示数变大
C. 电压表V的示数与电流表A的示数的比值变大 D. 电压表V的示数与电流表A的示数的乘积变大
【答案】 A
【解析】【解答】根据电路图电路并联，S1在干路上，当断开开关，电路断开，电压表示数为0，电流表为0，A符合题意，BCD不符合题意。

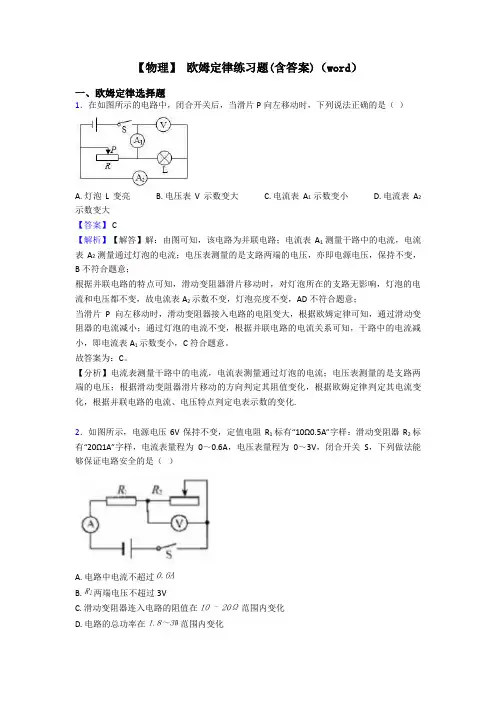

【物理】 欧姆定律练习题(含答案)(word)
【物理】 欧姆定律练习题(含答案)（word）
一、欧姆定律选择题
1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A. 灯泡L变亮 B. 电压表V示数变大 C. 电流表A1示数变小 D. 电流表A2示数变大
【答案】 C
【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；
根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；
当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）
A. 电路中电流不超过
B. 两端电压不超过3V
C. 滑动变阻器连入电路的阻值在 范围内变化
D. 电路的总功率在 范围内变化 【答案】 D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，
Imin= = = =0.3A，
欧姆定律经典练习题附答案
1 《欧姆定律》练习题
一、选择题
1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比，是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ） 序号 长度m 横截面积mm2 材料
(完整版)欧姆定律计算题专题训练(经典、全面、附答案)
启迪培优（江汉区前进二路）
武汉市江汉区新民众乐园 1 欧姆定律计算题专题训练
1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为
A．2：1 B．1：2 C．3：1 D．1：3
2. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为
A. 1∶5 B. 5∶1 C. 1∶4 D. 4∶1
3. 如图所示的电路中，电阻R1的阻值为10。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为 。
4．如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：
A．U = 3V，R = 5； B．U = 6V，R=20； C．U = 6V，R = 10； D．U = 3V，R = 15。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A．当滑片移到a端时，电流表示数为0．2 AB．当滑片移到中点时，电压表示数为2 V
C．电压表示数与电流表示数的比值不变 D．电压表的示数减少
（1题图） （2题图） （3题图） （4题图） （5题图）
6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为 Ω
欧姆定律经典练习题共80题含答案
百度文库 - 让每个人平等地提升自我
1 欧姆定律经典练习题（共80题）
一、选择题
1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［ ］
A．R由铜线的长度和横截面积决定 B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用 D．R的大小与I无关
2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ ］
A．5欧姆 B．10欧姆 C．20欧姆 D．40欧姆
3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ ］
A. R/4 2 C. R/2 D. 以上三种都不是
4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［ ］
A．4R B．R/4 C．4/R D．2R
5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ ］
A．电流强度较大 B．电流强度较小 C．电压较大 D．电压较小
6．下面四对并联电阻，总电阻最小的是 ［ ］
A．两个4Ω B．一个4Ω，一个6Ω
C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω
7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［ ］
A．c
8．两个电阻值相等的电阻，每个电阻的电阻值为R。现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［ ］
A．大于R B．小于R C．仍等于R D．无法判定
9．有一条电阻线，在其两端加1伏特电压时，测得电阻值欧姆，如果在其两端加10伏特电压时，其电阻值应为［ ］
A．欧姆 B．5欧姆 C．欧姆 D．20欧姆

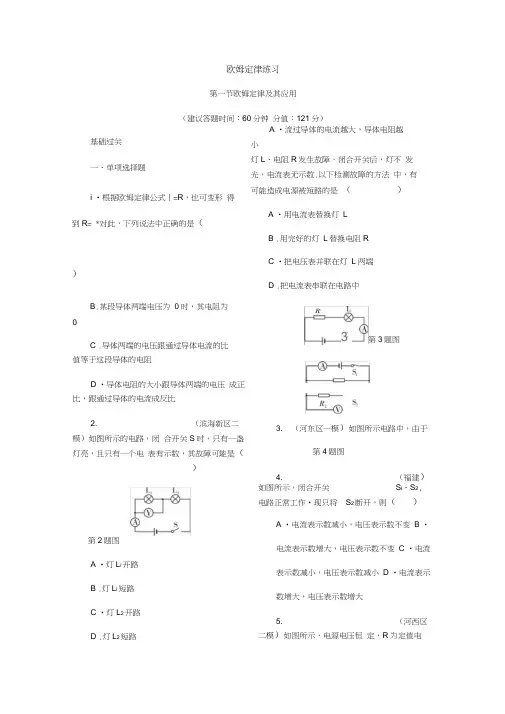

欧姆定律练习(含答案)
欧姆定律练习
第一节欧姆定律及其应用
（建议答题时间：60分钟 分值：121分）基础过关
一、单项选择题
i •根据欧姆定律公式丨=R，也可变形 得到R= *对此，下列说法中正确的是（
） A •流过导体的电流越大，导体电阻越
小
灯L、电阻R发生故障，闭合开关后，灯不 发光，电流表无示数.以下检测故障的方法 中，有可能造成电源被短路的是 （ ）
A •用电流表替换灯 L
B .用完好的灯 L替换电阻R
C •把电压表并联在灯 L两端
D .把电流表串联在电路中 B.某段导体两端电压为 0时，其电阻为
0
C .导体两端的电压跟通过导体电流的比
值等于这段导体的电阻
D •导体电阻的大小跟导体两端的电压 成正比，跟通过导体的电流成反比
2. （滨海新区二模）如图所示的电路，闭 合开关S时，只有一盏灯亮，且只有一个电 表有示数，其故障可能是（ ）
第2题图
A •灯Li开路
B .灯Li短路
C •灯L2开路
D .灯L2短路 3. （河东区一模）如图所示电路中，由于
第4题图
4. （福建）如图所示，闭合开关 Si、S2,
电路正常工作•现只将 S2断开，则（ ）
A •电流表示数减小，电压表示数不变 B •电流表示数增大，电压表示数不变 C •电流表示数减小，电压表示数减小 D •电流表示数增大，电压表示数增大
5. （河西区二模）如图所示，电源电压恒 定，R为定值电3 R
第3题图 阻，闭合开关 S后，将滑动 变阻器的滑片P从最右端移到中间某个位置， 电压表和电流表的示数分别变化了 AU和AI, △ U
下列对于VT比值的判断正确的是（ ）
C .变小 D.先变大再变小 C .闭合开关 S,若甲、乙均为电压表,
则甲示数不变，乙示数变大
第5题图
6. （大连）如图所示的电路，电源电压不
变，Ri为热敏电阻，其阻值随温度的升高而 减小.闭合开关S,当监控区的温度升高时， 电压表示数U与电流表示数I的关系图像是
完整版)欧姆定律练习题30道
完整版)欧姆定律练习题30道
1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。
答案：0.05A
2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。
答案：2.5V
3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？
答案：20Ω，0.3A
4.在电路中，A、B两点间的电压为6V，R
1
为4Ω，R
2
的电流和电阻分别为多少？
答案：1A，2Ω
5.在电路中，R
1
为5Ω，开关S闭合时，I=0.6A，I
1 0.4A，求R
2
的电阻值。
答案：5Ω
6.在电路中，电流为0.3A，R
1
为40Ω，R
2
为60Ω，求干路电流I。
答案：0.2A
7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？
答案：10Ω
8.在电路中，R
1
为10Ω，R
2
为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？
答案：0.8A
第一部分串联电路15道
1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L
1
的电阻为20Ω，求总电阻、灯泡L
2
的电阻和两个灯泡两端的电压。
答案：总电阻为70Ω，灯泡L
2
的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。
2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L
1
两端的电压为6V，求总电阻、灯泡L
2
两端的电压和两个灯泡的电阻。
答案：总电阻为20Ω，灯泡L
2
两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。 3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L
1
两端的电压为3V，灯泡L
2
两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。
答案：灯泡L
1
的电阻为30Ω，灯泡L
2
的电阻为90Ω，总电阻为60Ω，电源电压为12V。
4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L
物理欧姆定律专项综合练习题(含答案)
物理欧姆定律专项综合练习题（含答案）
一、选择题
1. 在如图所示的电路中, 电源电压恒定, R1为一定值电阻, R2为滑动变阻器. 开关S闭合后,
当滑动变阻器的滑片P在a、b之间滑动的过程中, 电压表的示数最大为4 V, 电阻R1的电功率变化范围是0.8 W～0.2 W, 则电源电压是（）
A. 4V B. 6V C. 8V D. 10V
【答案】 C
【解析】【解答】当滑动变阻器接入电路的电阻为0时, 电路电流最大, 电阻R1的电功率最大为0.8W,
P=U2 /R1即U2/ R1 =0.8W①
当滑动变阻器接入电路的电阻最大0时, 电路电流最小, 电阻R1的电功率最小为0.2W,
P′=（U-UP）2 /R1即（U-4V）2/ R1 =0.2W②
①②构成方程组解得
U=8V, 所以A, B, D错误, C正确.
故选C．
2. 灯泡L上标有“6V 6W”字样, 测得该灯泡的电流随电压变化的关系如图甲所示. 现把灯泡L接入如图乙所示的电路中, 若电源电压为10V不变, 电流表的量程为“0～0.6A”, 电压表的量程为“0～15V”, 则下列说法正确的是（ ）
A. 灯泡L正常发光时, 电压表的示数为6V
B. 当电流表示数为0.4A时, 电压表的示数为9V C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全, 整个电路消耗的最大功率为10W
【答案】 B
【解析】【解答】解: A.灯泡正常发光时的电压UL=6V, 因为串联电路中总电压等于各分电压之和, 所以, 灯泡L正常发光时, 电压表的示数: UR=U﹣UL=10V﹣6V=4V, 故A错误；
欧姆定律练习题(含答案)(word)
欧姆定律练习题(含答案)（word）
一、欧姆定律选择题
1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A. 电流表A的示数变大 B. 电压表V的示数变大
C. 电压表V与电流表A的示数的比值变大 D. 电压表V与电流表A的示数的乘积变小
【答案】D
【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小， A不符合题意他.
B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.
C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.
D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、
故答案为：D.
【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.
2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（ ）
A. 电源电压为9V B. 小灯泡的额定功率为3W
C. 电阻丝AB的最大阻值为6Ω D. 滑片P在A、B两端时小灯泡的电功率之比为1：8 【答案】D
(完整word版)欧姆定律经典练习题附答案
(完整word版)欧姆定律经典练习题附答案
1 《欧姆定律》练习题
一、选择题
1。某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变,把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比,是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等,闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ )
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3。小明在研究“并联电路"特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是( )
A.干路电流为3A B.L1的电阻小于L2的电阻
C。L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4。在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1。5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P,电流表示数变大
第5题 第6题
5。如图电路，电源电压保持不变，R0为定值电阻。闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数变化范围是0。5～1.5安,电压表的示数变化范围是6~3伏.则电源电压为（ ）
初中物理《欧姆定律》》练习题(附答案)
初中物理《欧姆定律》练习题（附答案）
1、探究电流与电压的关系
【知识积累】
（1）实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（2）实验电路图：
（3）实验图像：
（4）实验注意事项：
①连接电路时，开关应该处于断开状态；要正确选择两电表的量程，正确连接滑动变阻器；闭合开关前，应将滑动变阻器滑片置于阻值最大处。
②在探究电流电压的关系时，应该进行多次测量，避免实验的偶然性，使实验结论更具有普遍性。
③滑动变阻器的作用：1是调节定值电阻两端的电压；2是保护电路。
④实验用到控制变量法，所以实验结论必须是在电阻一定时，电流与电压成正比。
【典型习题】
【练习1】在探究电流与电压关系的实验中，已有器材：干电池、电压表、电流表、滑动变阻器、开关、导线和阻值不同的定值电阻若干个。 （1）请你用笔画线代替导线，将图中的电路连接完整．要求滑片向右滑动时，变阻器连入电路的电阻变大．
（2）实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数．接下来的操作是____。
A.断开开关，结束实验，整理好器材
B.将滑片移动到另外几个位置，分别记下电压表和电流表的示数
C.换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
（3）小明记录的实验数据如下表．分析可知，通过定值电阻的电流与其两端的电压__________。
实验次数 1 2 3 4 5 6
电压U/V 0.3 0.6 0.9
1.2 1.5 1.8
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
（4）有同学建议小明再用其他规格的定值电阻重复以上实验．请对此建议的科学性进行评估：_______________________________。
2、探究电流与电阻的关系
【知识积累】
（1）实验结论：在电压一定的情况下，通过导体的电流与导体的电阻成反比。
（2）实验电路图：
（3）实验图像：
