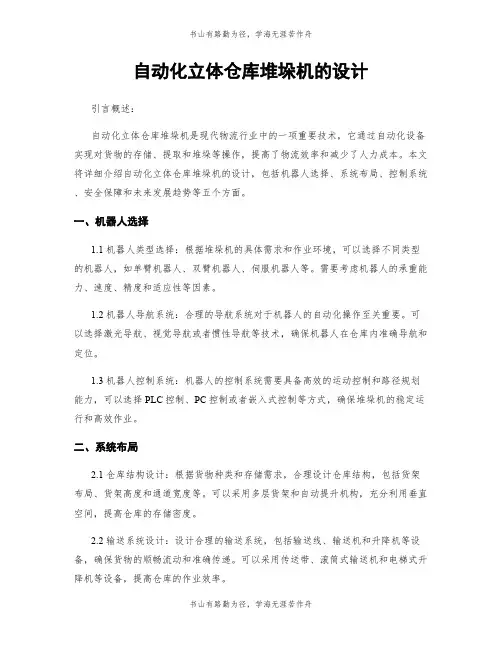

自动化立体仓库堆垛机的设计
自动化立体仓库堆垛机的设计引言概述：自动化立体仓库堆垛机是现代物流行业中的一项重要技术，它通过自动化设备实现对货物的存储、提取和堆垛等操作，提高了物流效率和减少了人力成本。
本文将详细介绍自动化立体仓库堆垛机的设计，包括机器人选择、系统布局、控制系统、安全保障和未来发展趋势等五个方面。
一、机器人选择1.1 机器人类型选择：根据堆垛机的具体需求和作业环境，可以选择不同类型的机器人，如单臂机器人、双臂机器人、伺服机器人等。
需要考虑机器人的承重能力、速度、精度和适应性等因素。
1.2 机器人导航系统：合理的导航系统对于机器人的自动化操作至关重要。
可以选择激光导航、视觉导航或者惯性导航等技术，确保机器人在仓库内准确导航和定位。
1.3 机器人控制系统：机器人的控制系统需要具备高效的运动控制和路径规划能力，可以选择PLC控制、PC控制或者嵌入式控制等方式，确保堆垛机的稳定运行和高效作业。
二、系统布局2.1 仓库结构设计：根据货物种类和存储需求，合理设计仓库结构，包括货架布局、货架高度和通道宽度等。
可以采用多层货架和自动提升机构，充分利用垂直空间，提高仓库的存储密度。
2.2 输送系统设计：设计合理的输送系统，包括输送线、输送机和升降机等设备，确保货物的顺畅流动和准确传递。
可以采用传送带、滚筒式输送机和电梯式升降机等设备，提高仓库的作业效率。
2.3 电力和网络布局：为了保证堆垛机的正常运行，需要合理布局电力和网络设备。
电力布局包括电源供应和配电系统设计，网络布局包括无线网络和有线网络的覆盖范围和信号强度等。
三、控制系统3.1 自动化控制系统：自动化立体仓库堆垛机的控制系统需要实现对机器人和输送设备的自动控制和协调。
可以采用PLC控制器和传感器等设备，实时监测和控制堆垛机的运行状态。
3.2 数据管理系统：通过数据管理系统，实现对仓库内货物的管理和追踪。
可以采用仓库管理系统（WMS）和物流信息系统（LIS）等软件，实现对货物的存储、提取和库存管理等功能。
堆垛机结构设计论文
优秀设计毕业设计[论文]题目：立体车库堆垛机结构设计学生姓名：学号：学部（系）：专业年级：指导教师：职称或学位：年月日目录摘要 (1)关键词 (1)Abstract (2)Key words (2)前言 (3)1. 绪论 (4)1.自动化立体仓库的起源与发展 (4)1.2 课题的提出及主要任务 (5)1.2.1 课题的提出 (5)1.2.2 课题的主要任务 (5)1.3 堆垛机的分类 (6)1.3.1 巷道式堆垛机的分类 (6)1.3.2 巷道式单立柱堆垛机 (6)1.3.3 双立柱巷道堆垛起重机 (7)1.3.4 桥式堆垛起重机 (7)1.4.1单立柱堆垛机的结构 (8)1.4.2 单立柱堆垛机的优点 (9)1.5 单立柱堆垛机的工作方式 (10)2.堆垛机的运动循环和各部分速度计算 (11)2.1 堆垛机的运动循环 (11)2.2 堆垛机各个部分运动速度计算 (11)2.2.1走行速度 (12)2.2.2升降速度 (13)2.2.3 货叉的伸缩速度 (13)2.2.4 额定数据表 (14)3. 堆垛机各部分的结构设计和力学分析 (14)3.1 堆垛机的外载荷计算 (14)3.2 沿巷道纵向平面受力分析 (19)3.3．1 单立柱堆垛机静态刚度分析 (20)3.3.2 弯矩放大系数 (23)3.3.3 立柱结构临界载荷 (24)3.4 堆垛机的设计计算 (26)3.4.1 主动行走轮直径的确定 (26)3.4.2 行走电动机的选用 (27)3.4．3 升降电动机的选用 (28)3.4.4 伸缩运动电动机的选用 (29)3.5 验算运行速度和实际所需功率 (29)结论 (30)参考文献 (32)【附表1】 (33)【附表2】 (34)致谢 (35)立体车库堆垛机结构设计摘要自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。
堆垛机是整个自动化立体仓库的核心设备，通过手动操作，半自动操作和全自动操作实现把货物从一处搬运到另一处。
有轨式巷道堆垛机机械结构设计 毕业设计
编号本科生毕业设计有轨式巷道堆垛机机械结构设计The Design of the Overall structure and walking mechanism of a stacker crane学生姓名专业学号指导教师学院2011年 06 月自动化立体仓库是物流中的重要组成部分，它是在不直接进行人工干预的情况下自动地存储和取出物流的系统。
它是现代工业社会发展的高科技产物，对提高生产率、降低成本有着重要意义。
近年来，随着企业生产与管理的不断提高，越来越多的企业认识到物流系统的改善与合理性对企业的发展非常重要。
堆垛机是自动化立体仓库中最重要的起重堆垛设备，它能够在自动化立体的巷道中来回穿梭运行，将位于巷道口的货物存入货格；或者相反取出货格内的货物运送到巷道口。
本文详细论述了在现代大多数企业中普遍使用的双立柱堆垛机的设计方案，文章的重点放在其三个部件：升降机构、行走机构、货叉伸缩机构的设计上。
首先，提出各个机构的总体设计方案；其次，对各个机构的受力情况进行了分析并计算，然后估算初取值，再进行校核，最后确定各个实际值。
关键词自动化立体仓库堆垛机Automation three-dimensional storehouse is that thing flows important composition part, it is to stock and take out voluntarily under not directly carrying out the condition of artificial intervention the system that thing flows out . it is the high-tech outcome of modern industrial social development, for raise productivity and reduction cost have important meaning.In recent years, along with the unceasing raising of enterprise production and management, more and more enterprises know that thing flows out reasonability and the improvement of system, is very important for the development of enterprise . Stacker cranes is automation three-dimensional storehouse in most important take heavy crane pile up equipment, it can in the tunnel of automation cube in the shuttle operation of round trip, will locate in tunnel the goods of mouth stock goods shelf; or opposite take out the goods transit in goods shelf go to tunnel mouth.This paper has discussed the focal point of design scheme and article of the two pillar stacker crane of universal use in modern most enterprises in detail put , in thirdly parts: elevator Gou , walk organization and fork telescoping mechanism design , design a kind of tape the cranes safe organization of flexible installation design scheme. first, put forward the overall design scheme of every organization; secondly, for every organization analyse by force condition calculate , then estimation beginning take value, check nuclear, final definite every reality again worth.Keyword automation three-dimensional storehouse ;stacker cranes目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1研究的背景与内容 (1)1.1.1概述 (1)1.1.2有轨巷道堆垛机的发展现状及特点 (1)1.1.3有轨巷道堆垛机的类型 (2)1.1.4巷道堆垛机的特点 (5)1.2设计的目的和意义 (5)1.3设计的内容及要求 (5)1.4设计参数 (6)第2章总体设计方案的确定 (7)2.1堆垛机三维运动速度的确定 (7)2.2堆垛机各个部分的方案选择 (8)2.2.1堆垛机起升机构传动方式的选择 (8)2.2.2堆垛机行走机构传动方式的选择 (9)2.2.3堆垛机机架的设计 (9)2.2.4堆垛机货叉的设计 (9)2.2.5堆垛机安全方案的确定 (10)2.2.6堆垛机电控部分的设计 (11)2.3堆垛机的技术参数 (11)2.4堆垛机的技术要求 (12)第3章堆垛机起升机构的设计 (16)3.1起升机构的总体选型 (16)3.2卷筒的设计 (19)3.2.1卷筒部件计算 (19)3.2.2齿轮连接盘的计算 (23)3.3堆垛机行走机构的选型设计 (25)3.4堆垛机机架的选型设计 (27)3.5货叉传动装置的总体选型 (27)3.6货叉传动齿轮、齿条的计算 (28)3.7货叉传动链轮、链条的设计计算 (31)第4章堆垛机安全装置 (34)4.1防撞保护装置 (34)4.2钢丝绳断绳保护装置 (35)致谢 (1)参考文献 (1)附录一 (2)第1章绪论1.1 研究的背景与内容1.1.1概述随着生产力的发展, 生产规模的扩大和产品结构的调整, 客观上要求作为工业企业物资供应基地的物资仓库进行改建或扩建。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要本文详细介绍了型钢堆垛机的整体设计理论和整个堆垛过程，其中重点介绍了翻转机构的设计。
主要包括了翻转机构的轴、齿轮、液压缸的整体设计，其中还有轴承的选取，联轴器的选取和校核。
本次设计的型钢自动堆垛机性能良好、动作灵活、操作方便、故障率低、维护简单方便，满足了生产的需要关键字：型钢堆垛机；机械；液压；齿轮AbstractThis article introduced Steel bar stacker Overall design theory and entire piles up the process in detail, and introduced the design of Turnover mechanism emphasis. In this paper, there has mainly included the entire design of the axis, the gear, hydraulic cylinder of turnover mechanism, and in that there were also including bearing's selection and shaft coupling's selection and examination.This profiled bar automate profiled bar stow machine has good capability, movement is agility, operating is simple; the frequency of trouble is small, maintenance is simple, and could meet the need of teaching and learningKey words：Steel bar stacker；Machinery；Hydraulic pressure；Gear目录摘要 ................................................................................... 错误！未定义书签。
Abstract ............................................................................ 错误！未定义书签。
第1章 概述 (1)第2章 型钢堆垛机总体设计 (3)2.1 型钢堆垛机的设计参数 (3)2.2 堆垛机的工艺流程 (4)2.3 堆垛机平面示意图 (4)2.4 堆垛机的结构设计 (5)2.5 堆垛机总体尺寸 (5)2.6 传动系统的选择 (5)2.7 翻转机构的基本设计 (7)2.8 升降机构的基本设计 (7)第3章 翻转机构 (8)3.1翻转机构液压缸的设计 (8)3.1.1液压缸的类型 (8)3.1.2基本参数设计 (8)3.1.3液压缸的结构设计与校核 (13)3.1.4液压缸的稳定性和活塞杆的强度验算 (15)3.2齿轮的设计 (16)3.2.1 选择齿轮精度等级，材料，热处理方式及齿数 (17)3.2.2齿轮的基本参数 (17)3.2.3小齿轮的基本尺寸计算 (18)3.2.4 轮齿所受的圆周力t F ，径向力r F ，法向载荷n F 的计算 (19)3.2.5 齿根弯曲疲劳强度校核 (19)3.3 扇形齿轮的设计 (20)3.3.1扇形齿轮的形状设计 (20)3.3.2 扇形齿轮的基本数据 (20)3.3.3 扇形齿轮的模数 (21)3.3.4扇形齿轮的基本尺寸计算 (21)3.3.5 齿根弯曲疲劳强度校核 (22)3.3.6 齿轮接触强度校核 (22)3.4（Ⅰ）轴的设计 (23)3.4.1（Ⅰ）轴的结构工艺性 (24)3.4.2（Ⅰ）轴的材料 (24)3.4.3小齿轮轴上的受力 (24)3.4.4 计算轴的最小直径 (25)3.4.5 确定轴的各段尺寸和长度 (26)3.4.6联轴器的选择 (26)3.4.7轴上零件的轴向定位 (27)3.4.8确定轴上的圆角和倒角的尺寸 (27)3.4.9确定轴上的载荷 (27)3.5（Ⅱ）轴的设计 (30)3.5.1 轴的结构工艺性 (30)3.5.2轴的材料 (30)3.5.3计算Ⅱ轴的转矩 (30)3.5.4大扇形齿轮轴上的受力 (30)3.5.5计算轴的最小直径 (31)3.5.6确定轴的各段尺寸和长度 (32)3.5.7轴上零件的轴向定位 (32)3.5.8确定轴上的圆角和倒角的尺寸 (32)3.5.9确定轴上的载荷 (33)3.5.10平键的校核 (36)第4章经济性分析 (37)第5章结论 (38)参考文献 (39)致谢 (40)第1章概述本文针对国内传统的型钢生产线一般都没有专门的自动堆垛设备。
随着市场经济对型钢产品要求的提高，传统型钢生产的型钢堆垛已成为当前迫切需要进行的技术改造之一。
不管是采用人工堆垛、半机械化堆垛还是全自动堆垛，首先要进行型钢的垛型设计。
本此设计的型钢堆垛机是一种用于对成型钢材自动打捆的设备。
机械部分由单传辊道、拨钢机构、移钢机构、分组机构、定位机构、平移机构、翻转机构和垛台升降及压紧机构等8个子机构，和PLC控制部分组成的成型钢材自动打捆生产线。
它的主要优点在于实现了整个生产线的自动控制，从而提高堆垛机的堆垛效率，这也是现今钢材堆垛打捆和以后发展的趋势。
它不仅仅克服了过去人工堆垛的生产效率低、打捆质量差、成本高、工作环境危险等缺点，更重要的是型钢的堆垛打捆成为了整个轧钢生产线发展的阻碍，在很大程度上阻碍了钢材生产线的效率的提高，对整个生产效率的提高有很大的影响。
本此设计的型钢堆垛机在一定程度上实现了自动化，很好的消除了这个障碍，对型钢生产线技术的进一步发展做了铺垫。
型钢堆垛机能够实现自动堆垛打捆，对改善工人的劳动状况尤其是减轻工人的劳动强度、提高型钢的包装质量、提高轧钢生产线的生产效率、增强钢材市场的竞争能力、提高经济效益和社会效益创造了良好的条件。
型钢堆垛机的制造成本较低，这对任何企业来说都是一个很重要的参考依据。
目前，世界上堆垛机的发展已经很成熟了。
已发展形成了各种类型的小型车间用的标准堆垛机主要有两大类，磁性和非磁性堆垛机。
一类是磁性堆垛机。
轧件由装有可调磁性的翻转臂和输送小车进行一车堆垛，并且层与层之间是面对面或背对背交替放置的。
该系统主要运用于中型型钢堆垛。
全部由计算机自动操作。
钢材堆垛后，由平立辊道输送到打捆区，平立辊道的宽度是可调的，以避免料垛散落。
另一类是非磁性堆垛机。
轧制由两套液压一机械机构控制的机械手进层层堆垛其动作类似于人手。
可夹持并移送钢材，将钢材层面对面或背对背的进行堆放，主要适用于中小断面型钢，可避免料层中钢材在堆垛臂失磁时散落。
形成不正确的料捆成形状非磁性堆垛机即纯机械堆垛机的显著特点就是无故障的处理双层型钢的能力，故其机械效率可提高一倍。
本次设计的堆垛机属于第一类磁性堆垛机，通过在移钢机构和翻转机构上安装堆垛电磁铁来实现槽钢的交替堆放。
堆垛方式是槽钢：6根/层，4层（如图1-1），每层分为正反两排。
角钢是每层5根，6层，每层也分为正反两排一排槽口向下3根，另一排槽口向上3根（如图1—2）。
由于槽钢和角钢的结构不同要在不改变堆垛机结构条件下实现不同钢的堆垛就需要在PLC程序上加以变化。
这也是PLC自动控制的优点，这里主要根据槽钢进行设计和编程。
型钢规格为20槽钢，定尺长度范围8～10米。
槽钢角钢图1-2角钢堆垛方式第2章 型钢堆垛机总体设计型钢堆垛机的总体设计是设计人员在根据工厂所需要的成型钢材堆垛机，对堆垛机作出的初步的、总体的设计。
堆垛机总体设计主要包括：确定型钢堆垛机的工艺流程、型钢堆垛机平面示意图的初步确定、主要机构的简单结构设计、总体尺寸的确定、堆垛机驱动装置的确定和控制系统的设计。
2.1 型钢堆垛机的设计参数⑴堆垛机堆垛的型钢为：20槽钢，根据（GB 707—88）结构参数图2-1：图2-1槽钢参数线密度为25.777/kg m σ=线；型钢长度为8～10m 。
⑵堆垛速度约为4分钟／捆；⑶班垛能力为450～470吨/班；⑷堆垛成捆的型钢作到一头齐，符合国家堆垛包括标准GB2101－89；本型钢堆垛机堆垛方式是槽钢是6根/层，每层分为上下正反两排如图2-2，堆垛的型钢型号为20槽钢,定尺长度范围8～10米。
图2-2槽钢堆垛方式槽钢2)工艺参数1)G=25.7777*10*3=773.31Kg2）电磁铁306*4=1224 Kg3）电磁铁边距轴心L=10654）其它重为200Kg4）传递的扭距T=532.5*10*（773.31+1224+200）=11700.675N/m2.2 堆垛机的工艺流程轧制好的钢材经单传辊道输送到型钢堆垛机上，再由拨钢机构将钢材拨到移钢机构的链条上，然后由移钢机构将钢材输送到定位机构，中途有分组机构将钢材分为3根一组，分好组的钢材到定位机构后被精确的定位后，再由平移机构送至垛台上，下一组分好组的钢材被定位机构定位后，经由翻转机构旋转180送至垛台上，垛台上的钢材排成了形如图2-2所示的排放形式。
然后垛台下降相应的高度，使下一轮堆垛的钢材和这一次的高度相等。
经过4次循环后，垛台上的钢材就排成了6根/层，共4层的形状。
然后由压紧机构把钢材压紧，到此堆垛过程结束，再由垛台输送辊道将堆垛号的钢材输送出去。
型钢堆垛机按这个顺序再进行下一轮的堆垛。
2.3 堆垛机平面示意图根据现场要求、堆垛机的工艺流程和其他同类设备初步确定型钢堆垛机的结构分布如图2—3所示。
该型钢堆垛机相当于简单的流水生产线，槽钢进入单传辊道依次通过拨钢机构、移钢机构、分组机构、定位机构、平移机构（或翻转机构）最后到垛台升降机构及压紧机构最后结束堆垛任务。
图2-3 堆垛机结构分布图2.4 堆垛机的结构设计根据上述工艺过程和图2—3可得，该设备由以下主要机构组成：单传辊道、拨钢机构、移钢机构、分组机构（槽钢分组机构）、定位机构、平移机构、翻转机构和垛台升降机构及压紧机构。
2.5 堆垛机总体尺寸由现场的技术要求和同类设备可以初步确定堆垛机的总体尺寸约为：长×宽×高=⨯⨯。
mm mm mm12600730031002.6 传动系统的选择传动机构通常分为机械传动、电器传动和流体传动。
机械传动是最初的传动方式也是最重要的传动方式之一，它是在电动机等动力源的驱动下通过一定的机械式传动机构（齿轮机构、带传动和链传动等）得到期望的运动参数。
流体传动是以流体为工作介质进行能量替换、传递和控制的传动。
