电工电子实验指导书一、引言电工电子实验是电工电子专业学生进行实践课程的重要部分。
本实验指导书旨在为学生提供详细的实验操作步骤和相关知识，帮助学生掌握电工电子实验的基本技能和原理。
二、实验目的本实验旨在使学生：1. 熟悉电工电子实验室的基本设备和仪器；2. 掌握基本的电工电子实验操作技能；3. 理解电工电子实验的基本原理和相关知识；4. 培养实验观察能力和解决问题的能力。
三、实验器材和材料1.示波器2.函数发生器3.直流电源4.电阻器5.电容器6.电感器7.连接线等四、实验内容本次实验共包括以下几个实验项目：1. 交流电压测量实验2. 直流电路测量实验3. 电阻测量实验4. 电容测量实验5. 电感测量实验实验一：交流电压测量实验1. 接线：使用连接线将示波器和测量电路连接。
2. 调节示波器：根据待测交流电压的幅值和频率，调节示波器的控制方式和显示范围。
3. 读取电压值：在示波器上读取交流电压的值，并记录。
实验二：直流电路测量实验1. 接线：使用连接线将电源、电阻器和电压表连接成直流电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电压：使用电压表测量电路中各个元件的电压值，并记录。
实验三：电阻测量实验1. 接线：使用连接线将电源、电阻器和电流表连接成电阻测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电阻：使用电流表测量电阻器中通过的电流，并结合已知电压计算出电阻的值。
实验四：电容测量实验1. 接线：使用连接线将电容器、电阻器和电源连接成电容测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 充电和放电：观察电容器充电和放电的过程，并记录相应的电容器电压。
4. 计算电容：使用已知的电阻值和充电时间计算电容器的电容值。
实验五：电感测量实验1. 接线：使用连接线将电感器、电阻器和电源连接成电感测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
电工电子技术实验指导书(第二版
项目
Uad（V）
Udc（V）
Ubd（V）
Uac（V）
Iac（mA）
E单独作用
Is单独作用
共同作用
叠加计算
表2-2 AC支路为稳压二极管时各支路电压及AC支路电流（选作）
项目
Uad（V）
Udc（V）
Ubd（V）
Uac（V）
Iac（mA）
E单独作用
Is单独作用
共同作用
叠加计算
四、实验注意事项
实验三单相交流电路
一、实验目的：
1．研究正弦稳态交流电路中电压、电流相量之间的关系；
2、电流表、电压表的使用及测量值读取、记录方法
用电压表、电流表测电路的电压、电流时，电压表应并在被测电路的两端；电流表应串在被测电路中。使用指针式仪表时，必须注意表笔接入的极性：红色表笔接电路的高电位端，黑色表笔接低电位端，否则仪表指针将反向偏转打表头，容易损坏表头。测量时为了保证测量精度应合理选择量程。测量值应小于但要接近所选量程。
（3）叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。取和时，应注意各分量前的“十”、“一”号；
（4）原电路的功率不等于按各分电路计算所得功率的叠加，这是因为功率是电压与电流的乘积。
由于叠加定理可推导出线性电路的齐性定理：在线性电路中，当所有激励（电压源和电流源）都同时增大或缩小K倍（K为实常数）时，响应（电压和电流）也将同样增大或缩小K倍。应注意，这里的激励是指独立电源，并且必须全部激励同时增大或缩小K倍，否则将导致错误的结果。如果电路中只有一个激励时，响应必与激励成正比。
学生在每次实验前，必须认真学习，明确实验目的，理解实验原理，掌握实验步骤，了解实验所需的设备和仪器、仪表的规格、使用条件和使用方法。
《电工电子学》实验指导书129614790622516250
《电空电子学》实验指导书12961479062251625-CAL-FENGHAL-(YICAI)-Company One 1《电工电子学》实验指导书机电学院实验中心2011年9月实验九555定时器及其应用 实验十直流稳压电源综合实验实验一电路基本定律 实验二 RC 一阶电路响应测试 实验三三相交流电路 实验四 三相异步电动机的控制 实验五共射极单管放大电路 实验六集成运算放大器 实验七门电路与触发器 实验八集成计数器与寄存器的应用 错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
实验一电路基本定律一、实验目的1.验证基氏定律（KCL、KVL）2. 验证迭加定理3. 验证戴维南定理4. 加深对电流、电压参考方向的理解5.正确使用直流稳压电源和万用电表二、仪器设备1- TPE-DG2电路分析实验箱2- MF-10型万用表及数字万用表各1台三、预习内容1.认真阅读TPE-DG2电路分析实验箱使用说明（见附录）2.预习实验内容步骤；写预习报告，设讣测量表格并计算理论值3・根据TPE-DG2电路分析实验箱设计•好连接线路四.实验原理1-基尔霍夫电流.电压定律及叠加定理（1）基尔霍夫电流定律（KCL）在集总电路中，任一瞬时，流向某一结点的电流之和等于山该结点流出的电流之和。
图1・1验证基尔霍夫电流、电压定律电路原理图电路原理图及电流的参考方向如图IJ 所示。
根据KCL,当£八场共同作用时，流 入和流出结点A 的电流应有:/1+/2-/3=0成立。
（2）基尔霍夫电压定律（m ）在集总电路中9任一瞬时，沿任一回路所有支路电压的代数和恒等于零。
其电路原理图及电流的参考方向如图所示。
根据KVl 应有：E I ・U RI ・U R 3R;或Ei ・URi+UR2・E2=0;或 E2'U RI 'U R 2=Q 成立。

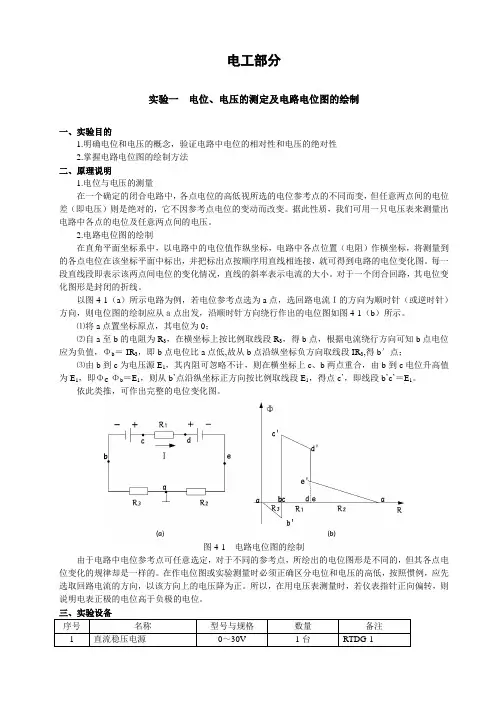

电工电子实验指导书
反向偏转或显示负值，此时应调换万用表的表笔，然后读出数值，此时在电位值之前应加一负号（表明 该点电位低于参考点电位） 。 3.恒压源读数以接负载后为准。 六、思考题 实验电路中若以 F 点为电位参考点，各点的电位值将如何变化？现令 E 点作为电位参考点，试问 此时各点的电位值应有何变化？ 七、实验报告 1.根据实验数据，在坐标纸上绘制两个电位参考点的电位图形。 2.完成数据表格中的计算，对误差作必要的分析。 3.总结电位相对性和电压绝对性的原理。 4.心得体会及其他。
实验三
叠加原理的验证
一、实验目的 1.验证线性电路叠加原理的正确性，从而加深对线性电路的叠加性和齐次性的认识和理解。 2.加深理解叠加原理对非线性电路不适用。 二、原理说明 叠加原理包含两部分内容： 1.线性电路的叠加性：在有几个独立源共同作用下的线性电路中，任何一条支路的电流或电压，都 可以看成是由每一个独立源单独作用时在该支路所产生的电流或电压的代数和。 2.线性电路的齐次性：当激励信号（某独立源的值）增加或减小 K 倍时，电路的响应（即电路中各 支路的电流和电压值）也将增加或减小 K 倍。 某独立源单独作用是指：在电路中将该独立源之外的其他独立源“去掉” ，即电压源用短路线取代， 电流源用开路取代，受控源保持不变。 对含非线性元件（如二极管）的电路，叠加原理不适用。 叠加原理一般也不适用于“功率的叠加” ，P＝(Σ I).(Σ U)≠Σ IU 三、实验设备 序号 1 2 3 4 5 万用表 直流数字电压表 直流数字毫安表 叠加原理实验电路板 名称 双输出直流稳压电源 型号与规格 0～30V 可调 MF-30 或其它 数量 1台 1块 1 1 1 备注 RTDG-1 RTT01 RTT01 RTDG02
实验四
戴维南定理的验证
电工电子实习指导书

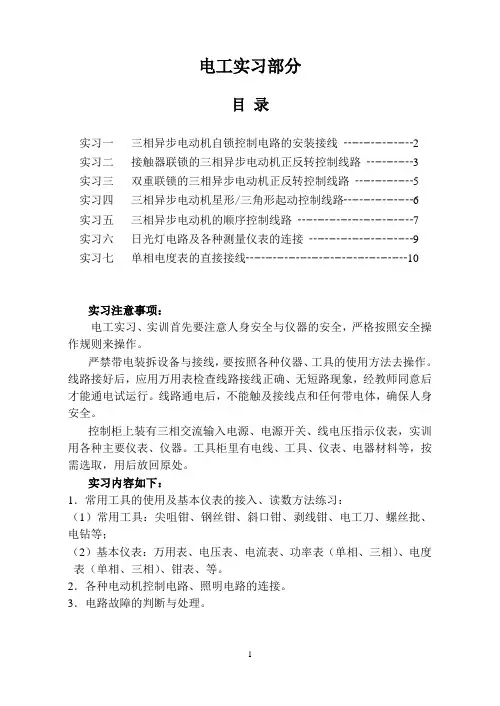

电工实习部分目录实习一三相异步电动机自锁控制电路的安装接线┄┄┄┄┄┄2实习二接触器联锁的三相异步电动机正反转控制线路┄┄┄┄3实习三双重联锁的三相异步电动机正反转控制线路┄┄┄┄┄5实习四三相异步电动机星形/三角形起动控制线路┄┄┄┄┄┄6实习五三相异步电动机的顺序控制线路┄┄┄┄┄┄┄┄┄┄7实习六日光灯电路及各种测量仪表的连接┄┄┄┄┄┄┄┄┄9实习七单相电度表的直接接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄10实习注意事项：电工实习、实训首先要注意人身安全与仪器的安全，严格按照安全操作规则来操作。
严禁带电装拆设备与接线，要按照各种仪器、工具的使用方法去操作。
线路接好后，应用万用表检查线路接线正确、无短路现象，经教师同意后才能通电试运行。
线路通电后，不能触及接线点和任何带电体，确保人身安全。
控制柜上装有三相交流输入电源、电源开关、线电压指示仪表，实训用各种主要仪表、仪器。
工具柜里有电线、工具、仪表、电器材料等，按需选取，用后放回原处。
实习内容如下：1．常用工具的使用及基本仪表的接入、读数方法练习：（1）常用工具：尖咀钳、钢丝钳、斜口钳、剥线钳、电工刀、螺丝批、电钻等；（2）基本仪表：万用表、电压表、电流表、功率表（单相、三相）、电度表（单相、三相）、钳表、等。
2．各种电动机控制电路、照明电路的连接。
3．电路故障的判断与处理。
实习一三相异步电动机自锁控制电路的安装接线一、实验所需电气元件明细表：代号名称型号数量备注QS 空气开关DZ47-63-3P-3A 1FU1 螺旋式熔断器RL1-15 3 装熔芯3A FU2 直插式熔断器RT14-20 1 装熔芯2A KM 交流接触器LC1-D0610M5N 1 线圈AC220VFR热继电器LR2-D1305N/0.63-1A 1 热继电器座LA7-D1064 1T 控制变压器BK-150 380V/220/12/6.3V 1SB1 按钮开关LAY16 1 绿色SB2 按钮开关LAY16 1 红色M 三相鼠笼异步电机 1 380V/Δ二、电气原理图在点动控制的电路中，要使电动机转动，就必须按住按钮不放，而在实际生产中，有些电动机需要长时间连续地运行，使用点动控制是不现实的，这就需要具有接触器自锁的控制电路了。
电工电子实验指导书(实验报告)
步骤:(1用万用表的R ×1K挡测量三极管发射结的正向电阻大小(对NPN型管,黑表笔接基极,红表笔接发射极;对PNP型管,黑表笔接发射极,红表笔接基极
结论:若测得阻值在3K Ω— 10 K Ω,说明是硅管;若测得阻值在500— 1000Ω,说明是锗管。(3、三极管引脚识别
1直观识别法
2、日光灯电路并联电容后,总电流减小,根据测量数据说明为什么当电容增大到某一数值时,总电流却又上升了?为什么?
实验报告
实验日期实验者姓名实验组别
实验名称实验二极管、三极管判别与检测
一、实验目的
1.理解二极管、三极管基本结构及在电路中的作用
2.能判断二极管、三极管的管脚与好坏
二、实验器材
万用表、二极管、三极管元器件
此时Q点位置在负载线的中间位置(信号发生器短路
步骤三用万用表分别测V B ,V E ,V C的值,填入下表。
注意:测量静态工作点电压(如U CE , UBE等时,用万用表直流档
2.测量输出电压,并计算电压放大倍数
步骤一调节信号发生器,使毫伏表读数约为10mV。
步骤二将示波器夹至Uo两端,在波形不失真的情况下。更换RL ,分别测以下几组数据后填入下表:
二、实验准备
复习晶体管放大器工作原理,掌握单级放大器基本线路和放大倍数的计算方法。熟悉基本谝置电流大小与晶体管工作状态的关系,以及对输出波形的影响。
三、实验原理
3. 1晶体管单级放大器是组成各种放大电路的基本单元,原理图见下图
3. 2放大器静态工作点和负载电阻是否恰当将影响放大器的增益和输出波形,所以当放大器的vcc及RC确定后,正确调整静态工作点是很重要的。
cos
UI
P =,当电源电压U一定时,输送的有功功率P就一定。若功率因数低,则电源供给负载的电流就大,从而使输电线路上的线损增大,影响供电质量,同时还要多占电源容量,因此,提高功率因数有着非常重要的意义。
电工电子实习指导书
电工电子实习指导书电工电子实习指导书一、实习目的本实习旨在通过实际操作，让实习生掌握电工电子领域的基本理论和技能，了解各种电气设备的工作原理和维护方法。
同时，也为实习生提供展示自我的机会，促进实习生对电工电子领域的兴趣和热情。
二、实习内容1.基本电气测量：包括电压、电流、电阻、功率、能量等电气量的测量方法和仪器的使用。
2.电路分析：学习基本的电路分析理论和方法，掌握常见电路的计算和分析方法。
3.电子元器件安装与调试：了解电子元器件的种类及其特点，掌握常见电子元器件的安装与调试方法。
4.电机安装与调试：学习电机的工作原理，掌握电机的安装与调试方法。
5.交流电源的安装与调试：学习交流电源的工作原理和使用方法，掌握交流电源的安装和调试方法。
6.电气设备的维护：了解各种电气设备的维护方法，掌握维护电器设备的基本技能。
三、实习要求1.认真学习：实习生应认真听讲，理解实习内容，注意各种电气设备的使用和维护方法。
2.勤奋实践：实习生应该多做一些实际操作，掌握基本的电气测量和电子元器件的安装和调试方法。
3.注意安全：实习生应认真遵守实验室安全规定，正确使用各种电气设备，防止发生安全事故。
4.积极沟通：实习生应与导师和其他实习生积极交流，相互学习和探讨实习内容和经验。
四、实习流程1.前期准备：实习生应该提前了解实习内容和实习要求，熟悉实验室设备和仪器的使用方法。
2.实习过程：实习生应认真参与实验，注意记录实验数据和结果，并在实习过程中不断探索和学习。
3.实习总结：实习结束后，实习生应该认真总结经验和教训，及时向导师反馈实习情况和感想。
五、实习评估1.考核方式：实习生的实习成绩将根据实习过程中的观察和实验数据，以及实习总结和报告等多种考核方式综合评估。
2.评分标准：实习生的考核将根据实习要求和具体的实习内容进行评分，考核标准包括实验操作技能、实验结果分析和实习反思等方面。
3.评估结果：考核结果将在实习结束后公布，考核结果将作为实习成绩并纳入学生档案。
电工电子技术实验指导书
电工电子技术实验指导书10级机制专业适用张武坤编班级：姓名：学号：2011年9月实验一常用电子仪器的使用一、实验目的1．学会使用示波器、函数信号发生器，2．利用示波器观察信号波形，测量振幅和周期(频率)。
二、常用电子仪器的介绍1．函数信号发生器（FUNCTION GENERATOR）本实验室采用的函数信号发生器。
能直接产生正弦波，三角波，方波。
函数信号发生器使用并不复杂，下面对面板上的一些符号作如下介绍：电源开关键/ POWER，按下电源接通(ON)，弹起关断电源(OFF)量程选择键/ RANGE(Hz)，功能键/ FUNCTION，有三个键，即方波(占空比为50%)三角波(正、负斜率相等)和正弦波。
频率调节旋钮/ FREQUENCY,与量程选择键配合使用。
输出/ OUTPUT，为被测电路提供信号，输出阻抗约50Ω。
输出幅度调节旋钮/ AMPLITUDE，用于调节输出信号的幅度大小。
2．示波器(OSCILLOSCOPE)示波器是一种能在示波管屏幕上显示出电信号变化曲线的仪器，它不但能读出被测信号的幅度，还能测试信号的周期（频率）和相位，而且还能用来观察信号的失真，脉冲波形的各种参数等。
本实验室采用的示波器均为双踪示波器，可同时测试两路从直流（DC）到交流（AC）20MHz 的电信号。
示波器的基本组成部分都有：电源系统，垂直系统（Y轴），水平系统（X轴）和触发系统（TRIGGER）组成。
下面列出面板上的一些旋钮(或按钮)的中英、文名称及作用，这些都有其通用性：（1）电源部分①电源开关（POWER）②辉度（INTENSITY）③聚焦（FOCUS）④校正信号（CAL），1KHz非过零方波，0.5V P（或0.3V P）。
（2）示波器使用举例①交流电压测量1)将输入置AC（或DC）2)利用垂直移位旋钮，将波形移至屏幕中心位置，按波形所占垂直方向的格数，即可测出电压波形的峰—峰值。
例如，VOLTS/DIV置0.2V/DIV，被测波形占5.2格，则被测电压为：U P-P =0.2V/DIV ×5.2DIV=1.4V （置DC 时，将被测信号中的直流分量也考虑在内，置AC 时，则直流分量无法测出）。
