球墨铸铁管的选用
球墨铸铁管环刚度-概述说明以及解释
球墨铸铁管环刚度-概述说明以及解释1.引言1.1 概述概述部分的内容可以为：球墨铸铁管是一种具有优良性能的管材，广泛应用于水力工程、城市给排水等领域。
它具有高强度、耐腐蚀、耐磨损等特点，能够承受较大的压力和负荷。
在工程实践中，球墨铸铁管的环刚度被广泛关注和考虑。
环刚度是指管道在承受一定静水压力下，抵抗变形和位移的能力。
对于球墨铸铁管来说，其环刚度的大小直接影响着管道的稳定性和安全性。
因此，研究和提高球墨铸铁管的环刚度具有重要的工程意义。
本文将对球墨铸铁管的环刚度进行探讨和分析。
首先，将介绍球墨铸铁管的定义和特点，包括其材质、制造工艺和优点等方面内容。
其次，将详细介绍球墨铸铁管环刚度的测试方法，包括静水压试验和弯曲试验等内容。
最后，将总结球墨铸铁管环刚度对工程的重要性，并提出提高球墨铸铁管环刚度的方法和措施。
通过对球墨铸铁管环刚度的研究，可以为工程设计、施工和维护提供科学依据，保证管道系统的安全运行。
同时，也为相关领域的技术创新和发展提供了有益的参考。
本文将从理论和实践相结合的角度，对球墨铸铁管环刚度进行全面深入的探讨，旨在为读者提供有关该领域的知识和理解。
1.2 文章结构文章结构:本文主要分为引言、正文和结论三个部分。
其中引言部分包括概述、文章结构和目的三个小节。
正文部分主要包括球墨铸铁管的定义和特点以及球墨铸铁管的环刚度测试方法两个小节。
结论部分包括了球墨铸铁管的环刚度对工程的重要性和提高球墨铸铁管环刚度的方法和措施两个小节。
在引言部分的概述部分，将介绍球墨铸铁管作为一种特殊的管材，在工程领域中的重要应用和意义。
文章将重点探讨球墨铸铁管的环刚度，这一特性对于保证管道系统的正常运行具有重要的作用。
在文章结构部分，将简要介绍本文的组织结构和各个部分的内容。
在引言部分的目的部分，将明确本文的目的是通过研究球墨铸铁管的环刚度，探讨其对工程的重要性，并提出提高球墨铸铁管环刚度的方法和措施。
通过本文的研究和分析，旨在为工程实践提供参考和借鉴。
球墨铸铁管尺寸标准
球墨铸铁管尺寸标准
首先，球墨铸铁管的外径标准是指管子外部直径的规定。
根据国家标准，球墨
铸铁管的外径一般分为几种规格，常见的有DN80、DN100、DN150等，其中DN
代表公称直径。
在实际工程中，根据具体的使用要求和管道系统的设计，选用合适的外径尺寸是十分重要的。
其次，壁厚是另一个重要的尺寸标准。
壁厚的选择直接关系到球墨铸铁管的承
压能力和使用寿命。
一般来说，壁厚越大，管道的承压能力就越强，使用寿命也会更长。
因此，在工程设计和选材时，需要根据管道的工作环境和承压要求来选择合适的壁厚标准。
此外，长度是球墨铸铁管尺寸标准中的另一个重要方面。
根据国家标准，球墨
铸铁管的长度一般为6米或者5.7米，这是为了方便运输和安装而规定的标准长度。
在实际使用中，需要根据工程需要进行切割或者连接，以满足实际使用的要求。
除了以上提到的主要尺寸标准外，球墨铸铁管的尺寸标准还包括一些其他方面
的规定，比如管道的圆度、表面质量、端面平行度等。
这些都是为了保证球墨铸铁管在使用过程中能够满足工程的实际需要，保证管道系统的安全和稳定运行。
总的来说，球墨铸铁管尺寸标准是工程建设和使用过程中必须严格遵守的规定。
选用合适的外径、壁厚和长度，保证管道的质量和可靠性，对于工程建设和使用具有重要意义。
因此，在实际工程中，需要严格按照国家标准和相关规定进行选材和使用，以确保工程的安全和可靠运行。
球墨铸铁管 规格
球墨铸铁管规格球墨铸铁管规格球墨铸铁管是一种具有优良性能的铸铁管材，广泛应用于城市供水、排水、燃气、暖通、消防等管道系统中。
其规格是指管道的尺寸、材质、厚度等参数，下面将详细介绍球墨铸铁管的规格及其特点。
一、直径规格球墨铸铁管的直径规格通常以毫米（mm）为单位表示，常见的直径规格有DN80、DN100、DN150、DN200等。
其中，DN代表公称直径，是管道内径的近似值。
直径越大，管道的承压能力和流量传输能力越强。
二、壁厚规格球墨铸铁管的壁厚规格通常以毫米（mm）为单位表示，常见的壁厚规格有K9、K10、K12等。
壁厚是指管道的厚度，直接影响着管道的承压能力和使用寿命。
一般来说，壁厚越大，管道的承压能力越高，适用于高压力和大流量的场合。
三、长度规格球墨铸铁管的长度规格通常以米（m）为单位表示，常见的长度规格有6m、8m、12m等。
长度是指管道的整体长度，根据工程需求进行裁剪和连接。
一般来说，长度规格越长，使用时的连接点越少，有利于管道的安装和维护。
四、材质规格球墨铸铁管的材质是球墨铸铁，是一种由铸铁中添加稀土镁合金经球化处理而得到的铸铁材料。
球墨铸铁具有高强度、高韧性、耐腐蚀等优点，适用于各种环境和介质。
材质规格的要求主要包括化学成分、机械性能、金相组织等指标。
五、其他规格除了上述常见的规格，球墨铸铁管还有一些其他规格，如法兰规格、接口规格、管道连接方式等。
法兰规格是指管道的法兰尺寸和标准，用于连接球墨铸铁管和其他设备或管道。
接口规格是指管道的接口形式，常见的有铸铁套管接口、橡胶密封接口等。
管道连接方式主要包括螺纹连接、法兰连接、插口连接等，根据工程要求选择合适的连接方式。
总结：球墨铸铁管的规格是指管道的直径、壁厚、长度、材质等参数。
不同规格的球墨铸铁管适用于不同的工程需求，如供水管道、排水管道、燃气管道等。
在选用球墨铸铁管时，需要根据工程要求和环境条件，选择合适的规格和材质，以确保管道的安全、稳定和可靠运行。
球墨铸铁管技术规范
一、管材定义及选用1.球墨铸铁管：用经球化处理后，析出的石墨成明显球状的铁水生产的管材，也称为可延性铸铁管。
以离心工艺生产的管材为离心球墨铸铁管；以连续浇注法生产的管材称为连续铸造球墨铸铁管。
2.选用的球墨铸铁管、管件和附件应符合《水及燃气管道用球墨铸铁管、管件和附件》GB/T 13295中的相关规定。
3.球墨铸铁管和管件的防腐一般外防采用外表面喷涂金属锌层外加沥青漆涂覆；内防采用硅酸盐水泥砂浆内衬。
4.球墨铸铁管的接口形式分为柔性接口和刚性接口。
柔性接口为承插式连接，包括滑入式（T型）和机械式（K型）；刚性接口分承插式和法兰式连接。
5：我公司一般采用球墨铸铁管（K9）连接柔性接口为滑入式（T型）（橡胶圈密封），刚性接口为法兰式。
二、沟槽地基处理1.管道基础应置于坚实的原状土上，要求地基承载力ak N120KPa。
若遇流砂、淤泥、松散土及回填土等软弱地基情况，应采取相应加固处理措施，使其达到设计要求。
2.在管基土质情况较好，地下水位低于管底的地段主管道应铺设100mm厚砂垫层，其余支管均采用素土基础。
3.沟槽地基处理3.1沟槽局部超挖或发生扰动时，应按下列规定处理：a.超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；b.槽底地基土壤含水量较大、不适于压实时，应采取换填等有效措施。
3.2排水不良造成地基土扰动时，应按下列方法处理：a.扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；b.扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面。
3.3原状土地基局部超挖或扰动时，应按3.1规定进行处理。
3.4岩石地基局部超挖时，应将基底碎渣全部清理，回填低强度等级混凝土或粒径10~15mm的砂石回填夯实。
3.5沟底地基为岩石地段，管道应铺设砂垫层，砂垫层应符合以下规定:4.软土地基处理软土管基应根据不同的承载力采取不同级别的置换方法和不同加固措施。
球墨铸铁管方案范文
球墨铸铁管方案范文一、供水领域：1.材料选择：选用符合国家标准要求的球墨铸铁管，材质硬度适中，防止管道变形，耐腐蚀性能好，提高供水水质。
2.管道设计：根据供水区域的压力和流量要求，合理设计管道直径和布局。
采用合适的连接方式，如法兰连接、橡胶垫连接等，确保管道连接牢固、不渗漏。
3.管道安装：采用专业的施工团队进行管道安装，保证管道安装质量。
同时需要进行管道的涂层和防腐处理，增加管道寿命。
4.管道维护：定期检查管道的运行情况，对有损坏的部分及时维修或更换，防止供水中断。
二、排水领域：1.材料选择：选择符合国家标准的球墨铸铁管材料，确保管道内壁的光滑度，减少水流阻力。
2.管道设计：根据排水区域的流量和排水要求，合理设计排水管道的直径和坡度。
采用适当的排气设备，防止管道内部积气。
3.管道安装：确保管道的连接牢固，不渗漏。
使用专业的施工工具和安装技术，保证管道安装质量。
4.管道维护：定期清理管道内部的污物和堵塞物，保持管道畅通。
检查管道的运行情况，及时维护或更换有损坏的部分。
三、燃气输送领域：1.材料选择：选择符合国家标准的球墨铸铁管材料，确保管道的抗压能力能够满足燃气输送的要求。
2.管道设计：根据燃气输送区域的流量要求，合理设计管道的直径和布局。
采用合适的连接方式，确保管道连接牢固、不渗漏。
3.管道安装：使用专业的施工团队进行管道安装，保证管道安装质量。
对管道进行防腐处理，减少对燃气的污染。
4.管道维护：定期检查管道的运行情况，对有损坏的部分及时维修或更换，防止燃气泄漏。
球墨铸铁管作为一种优质的管道材料，在城市供水、排水、燃气输送等领域具有广泛的应用前景。
通过合理的材料选择、管道设计、管道安装和管道维护，可以确保球墨铸铁管的性能和使用寿命，实现管网的安全运行。
同时，加强对球墨铸铁管的研发和创新，推动其在更广泛领域的应用。

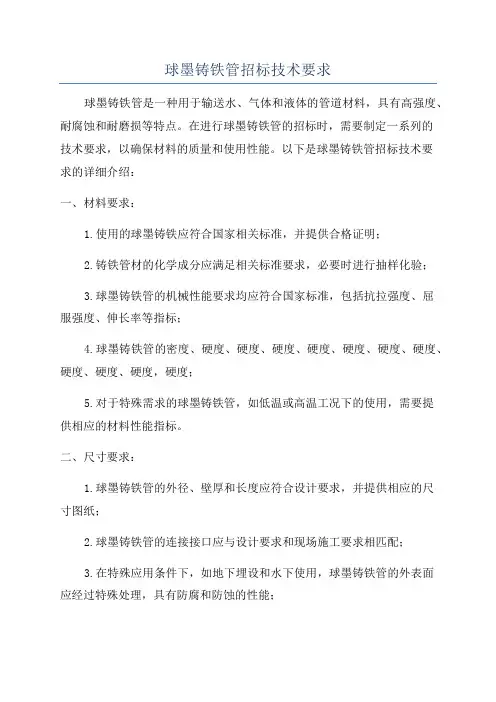

球墨铸铁管招标技术要求
球墨铸铁管招标技术要求球墨铸铁管是一种用于输送水、气体和液体的管道材料，具有高强度、耐腐蚀和耐磨损等特点。
在进行球墨铸铁管的招标时，需要制定一系列的技术要求，以确保材料的质量和使用性能。
以下是球墨铸铁管招标技术要求的详细介绍：一、材料要求：1.使用的球墨铸铁应符合国家相关标准，并提供合格证明；2.铸铁管材的化学成分应满足相关标准要求，必要时进行抽样化验；3.球墨铸铁管的机械性能要求均应符合国家标准，包括抗拉强度、屈服强度、伸长率等指标；4.球墨铸铁管的密度、硬度、硬度、硬度、硬度、硬度、硬度、硬度、硬度、硬度、硬度，硬度；5.对于特殊需求的球墨铸铁管，如低温或高温工况下的使用，需要提供相应的材料性能指标。
二、尺寸要求：1.球墨铸铁管的外径、壁厚和长度应符合设计要求，并提供相应的尺寸图纸；2.球墨铸铁管的连接接口应与设计要求和现场施工要求相匹配；3.在特殊应用条件下，如地下埋设和水下使用，球墨铸铁管的外表面应经过特殊处理，具有防腐和防蚀的性能；4.球墨铸铁管的外表面应平整、无气孔和裂纹等缺陷，表面光滑度应符合相关标准。
三、质量控制要求：1.球墨铸铁管的生产厂家应具备相关的生产资质和质量控制体系；2.球墨铸铁管的检测应符合国家标准，并提供相应的质保书；3.对球墨铸铁管的原材料、生产工艺和产品的质量应进行全面的检验和控制，确保产品符合规定的要求；4.检测手段应包括理化性能检测、机械性能检测、化学成分分析、无损检测等。
四、包装和运输要求：1.球墨铸铁管的包装应符合国家相关标准，以保护产品不受损；2.包装材料应具有防潮、防震、防腐和防静电等性能；3.在运输过程中，球墨铸铁管应妥善搬运，避免碰撞和变形。
以上是球墨铸铁管招标技术要求的主要内容，以确保选用的球墨铸铁管能够满足相关工程的要求和标准。
招标方需要根据工程实际需求对技术要求进行细化，并结合具体的质量控制措施确保材料的质量和可靠性。
球墨铸铁管件
本标准参照采用ISO2531—86《耐压管道用球墨铸铁直管、管件及附件》，球墨铸铁管件的使用应参照有关管道设计、施工规范。
1 主题内容与适用范围本标准规定了柔性接口球墨铸铁管件的分类、尺寸、外形、重量、技术要求、试验方法、检验规则、标志、包装和质量证明书等。
本标准适用于输送水、煤气及其他流体管道用柔性接口球墨铸铁管件（以下简称管件）。
2 引用标准GB 223 钢铁及合金化学分析方法GB 228 金属拉伸试验方法GB 231 金属布氏硬度试验法GB 1348 球墨铸铁件GB 8715 柔性机械接口铸铁管件GB 13295 离心铸造球墨铸铁管3 分类管件采用柔性接口、按接口形式分为机械、滑入式两类。
机械接口形式分为N1型、X型和S型三种。
滑入式接口形式为T型。
根据需方要求，亦可采用其他接口形式。
接口形式应在合同中注明。
管件所用的压兰、螺栓、螺母、胶圈、支撑圈子等按GB 13295附录中有关规定执行。
4 尺寸、外形、重量4.1 尺寸4.1.1 接口形式管件的接口形式为N1型见表1、图1（略），X型见表2、图2（略），S型见表3、图3（略），T型见表4、图4（略）。
法兰见图5（略）、表5、表6、表7、表8。
表1 N1型承插口尺寸表2 X型承插口尺寸表3 S型承插口尺寸注：S型插口槽根据需方需要选用，并在合同中注明。
表4 T型承插口尺寸注：（）内数值为参考数据。
表5 PN10法兰盘尺寸表6 PN16法兰盘尺寸表7 PN25法兰盘尺寸表8 PN40法兰盘尺寸4.1.2 名称和符号管件的名称和符号表9的规定。
表9表中未列入的其他类型、规格和尺寸的管件，可由供需双方协商生产，但其连接尺必须和本标准一致。
4.1.3 管件的形状、尺寸应符合图6～23（略）、表10～27中的规定。
表10注：表中所列重量为不带法兰突部重量的管体重量。
表11注：表中所列重量为不带法兰突部重量的管体重量。
以下各品种管件表中所列重量均为管体重量（插堵和承堵及套管除外）。
城市给水用球墨铸铁管道标准
城市给水用球墨铸铁管道标准
城市给水用球墨铸铁管道标准主要分为以下两部分：
GB/T 《城市给水球墨铸铁管道》：这个标准规定了球墨铸铁给水管的技术要求、检验方法、尺寸、公称压力等指标。
CJ/T 《城市给水用球墨铸铁管材及其连接技术条件》：这个标准主要规定了球墨铸铁管材及其连接件的技术要求、试验方法、检验规则等。
此外，使用标准球墨铸铁管时，还需要遵循以下使用要求：
1. 管道材料的选用应符合设计要求，且管道的壁厚、外径、长度等参数应符合相关标准。
2. 球墨铸铁管应采用承插连接方式，承口应迎水面，插口应背水面。
3. 球墨铸铁管应设置伸缩节，以适应温度变化引起的管道长度变化。
4. 球墨铸铁管的支架间距应符合设计要求，支架的型式、数量和位置应符合相关标准。
5. 球墨铸铁管在安装过程中应保持垂直，并确保管道内部清洁无杂物。
6. 球墨铸铁管在投入使用前应进行压力试验，以检验其强度和密封性能。
7. 在使用过程中，球墨铸铁管应定期进行维护和保养，包括检查管道是否有渗漏、清理管道内部等。
以上信息仅供参考，如有需要，建议查阅相关文件或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球墨铸铁管
使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管材，称之为“球墨铸铁管”，简称为球管、球铁管和球墨铸管等。
主要用于自来水的输送，是自来水管道理想的选择用料。
安阳市永通铸管有限公司
在我国很多地区，球墨铸铁管在中、小口径的给管与管之间的联接，采用承式或法兰盘式接口方法；球墨铸铁，容许限制的转角必须有优胜的抗震性和密封性。
球墨铸铁管的主要成分有碳、硅、锰、硫、磷和镁等。
球墨铸铁管定义使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管道，称球墨铸铁管，简称为球管、球铁管和球墨铸管等。
特点：
球墨铸铁管是铸铁管的一种。
质量上要求铸铁管的球化等级控制为1-3级（球化率》80%），因而材料本身的机械性能得到了较好的改善，具有铁的本质、钢的性能。
退火后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能良好，防腐性能优异、延展性能好，密封效果好，安装简易、主要用于市政、工矿企业给水、输气，输油等。
在铁素体和珠光体基体上分布有一定数量的球状石墨，根据公称口径及对延伸率的要求不同，基体组织中的铁素体和珠光体的比例有所不同，小口径的珠光体比例一般不大于20%，大口径的一般控制在25%左右。
优点
在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。
缺点
在高压管网，一般不使用，抗压力低。
由于管体相对笨重，安装时必须动用机械。
打压测试后出现漏水，必须把所有管道全部挖出，把管道吊起至能放进卡箍的高度，安装上卡箍阻止漏水。
选用建议
1 对球墨铸铁管材的选择应根据敷设地具体情况，选择直管与配件的接口形式。
2 橡胶圈推荐选用三元乙丙橡胶圈等。
3 涂层的选择：根据使用时的内、外部条件选择适和的涂层。
现有内涂层为环氧树脂、聚氨酯内外涂层、PE 膜涂层等球墨铸铁管新产品，选用时应详细了解其性能。
