锚索、锚杆抗拔力扭矩力检测记录表

锚索、锚杆抗拔力扭矩力检测记录表
锚索、锚杆抗拔力扭矩力检测记录表

锚杆拧紧扭矩检测记录表

项目部名称:府谷镇二矿采煤项目部工程名称:

记录人:常雅文单位技术负责人:李金印项目经理:徐红雨

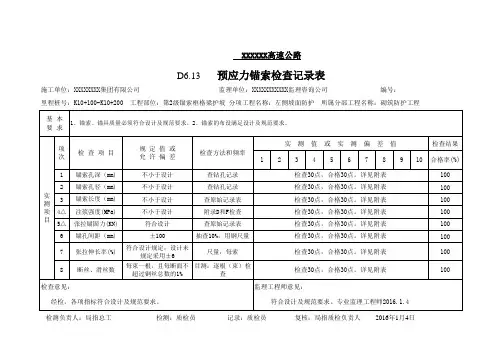

预应力锚索张拉记录表

记录人:单位技术负责人:项目经理:注:锚索张拉力每根必检

锚杆、锚索锚固力计算方法

锚杆、锚索锚固力计算 1、帮锚杆 锚固力不小于50KN(或5吨或12.5MPa) 公式计算 拉力器上仪表读数MPa4=锚固力KN 锚固力KN10=承载力 例 13MPa4= 52KN 52KN10=5.2吨 2、顶锚杆 锚固力不小于70KN(或7吨或17.5MPa) 公式计算 拉力器上仪表读数MPa4=锚固力KN 锚固力KN10=承载力 例 18MPa4= 72KN 72KN锚固力÷10=7.2吨 3、Ф15.24锚索 锚固力不小于120KN(或12吨或40MPa) 公式计算 拉力器上仪表读数MPa 3.044= 锚固力KN 锚固力KN÷10= 承载力例

40MPa 3.044= 121.76KN 121.76KN10=12.176吨 4、Ф17.8锚索 锚固力不小于169.6KN(或16.96吨或45MPa) 公式计算 拉力器上仪表读数MPa 3.768=锚固力KN 锚固力KN10=承载力 例 45MPa 3.768= 169.56KN 169.56KN10=16.956吨 5、Ф21.6锚索 锚固力不小于250KN(或25吨或55MPa) 公式计算 拉力器上仪表读数MPa 4.55=锚固力KN 锚固力KN10=承载力 例 55MPa 4.55= 250KN 250KN10=25吨 型号为YCD22-290型预应力张拉千斤顶 备注 1、使用扭力矩扳手检测120KN,顶锚杆扭力矩不小于150KN。

2、井下排版填写记录50KN、顶锚杆70 KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN 3、检测设备型号 锚杆拉力计型号LSZ200型锚杆拉力计 Ф15.24锚索拉力计型号YCD-180-1型预应力张拉千斤顶Ф17.8锚索拉力计型号YCD18-200型张拉千斤顶 21.6锚索承载力为504KN

锚杆拉拔检测报告

BG-PS-MGJ-00 报告编号 1 第1页,共3 报告总页数 页 检验报告 样品名称:锚杆 委托单位:湖南省计量认证郴州评审组 检测类别:认证评审

郴州市路盛工程检测技术服务有限公司 二零一五年四月二十日 项目名称:郴州市至永兴碧塘公路资兴段护坡支护工程建设单位:资兴市交通局 设计单位:湖南省勘察设计院 监理单位:湖南省金路工程咨询监理有限公司 勘察单位:湖南省工程勘察院 施工单位:郴州市公路与桥梁建设有限责任公司 主要检测人: 报告编写人: 报告审核人: 报告批准人:

检测单位:郴州市路盛工程检测技术服务有限公司 单位地址:郴州市万华大道与冲口路交叉口七里洞村廖家组 邮编:423000 电话: 传真: 目录 一、工程概况.............................................................1 二、检测目的............................................................1 三、检测主要依据......................................................1

四、锚杆试验操作要点.................................................1-2 五、锚杆终止加载标准.................................................3 六、检测情况分析........................................................4 七、检测结论............................................................5-6 八、附图表及原始记录表.............................................7-15

基坑锚索拉拔试验方案

新世纪建设集团有限公司基坑支护锚索检测方案

目录 1、工程概况: (3) 2、抽检要求: (4) 3、检测依据及具体的检测数量: (4) 4、检测仪器设备、方法和依据 (4) 4.1试验加载装置 (4) 4.2试验方法 (4) 4.3验收标准 (4) 4.4检测依据 (5) 5、确定检测具体孔号 (5)

1、工程概况: 佛山奥园五期EG区工程位于佛山市顺德区乐从镇乐丛大道东侧。本工程E 区地上39层,G区地上35层,地下室2层,总建筑面积217097.85 ㎡,其中E 区141543.65㎡,G区75554.20㎡,建筑高度E区117.90m,G区116.00 m。结构形式采用钢筋混凝土框架结构,地基基础设计等级为甲级,桩基设计等级为甲级,框架抗震等级为三级,抗震设防类别为丙类,抗震设防烈度 7度,±0.00相当于绝当于绝对标高为+3.800m。结构设计使用年限为50年,结构安全等级为一级。 本工程基坑支护采用了预应力锚索,主要为:按基坑支护平面图中,5-5剖面96根,3-3剖面138根,4-4剖面70根,2-2剖面78根,11-11剖面21根总计403根。 锚索设计情况如下:均采用采用YMS1:515.2钢铰线,孔径150。 2-2剖面,第一排锚索设计值为770kN,锁定值为300KN,长45米,自由段长度5m,48根,间距为1.5m,第二排锚索设计值为500KN,锁定值为250KN,长38米,自由段长度5米, 30根,间距为2.4m; 3-3剖面, 第一排锚索设计值为830kN,锁定值为350KN,长45米,自由段长度5m,85根,间距为1.5m,第二排锚索设计值为620KN,锁定值为300KN,长38米,自由段长度5米,53根,间距为2.4m; 4-4剖面(只有一道锚索),设计值为830kN,锁定值为350KN,长45米,自由段长度6m,70根,间距为2.4m; 5-5剖面, 第一排锚索设计值为800kN,锁定值为400KN,长45米,自由段长度5m,59根,间距为1.5m,第二排锚索设计值为480KN,锁定值为250KN,长38米,自由段长度5米,37根,间距为2.4m; 11-11剖面,第一排锚索(YMS1:415.2钢铰线)设计值为560kN,锁定值为150KN,长45米,自由段长度5m,7根,间距为2.0m,第二排锚索(YMS2:315.2钢铰线)设计值为400KN,锁定值为150KN,长30米,自由段长度5米,7根,间距为2.0m,第三排锚索设计值为400KN,锁定值150KN,长40米,自由段长度5米,7根。

锚杆拉拔试验规程完整

树脂及砂浆锚杆拉拔力试验规程 1 总则 根据GB50086-2001《锚杆喷射混凝土支护技术规》,锚杆支护必须进行强度检测,一般采取锚杆拉拔力试验。 2 试验目的 锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行,使用的材料和设备与巷道正常支护相同。 3 试验工具和设备 试验的工具与设备主要有: (1)锚杆拉力计(量程>200kN、分辨率≤1.0kN) (2)钻孔机具。 4 准备工作 4.1 地点的选择 试验地点应尽量靠近掘进工作面,围岩较平整,未发生脱落、片帮等现象。试验锚杆应避开钢带(钢筋梯)安装,距邻近锚杆不小于300mm。 4.2 锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。

4.3 钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。 4.4 锚杆安装 (1)将树脂锚固剂放入孔中,用锚杆将其慢慢推到孔底; (2)用锚杆钻机将锚杆边旋转边推进到孔底,然后再旋转5~10秒停止; (3)等待30秒后,退下锚杆钻机; (4)做好标记,以备试验。 5 拉拔试验 拉拔试验在锚杆安装后0.5~4.0小时进行。时间过短影响锚固剂固化后的强度,时间过长则因巷道围岩发生变形影响测量结果。 按图A.1所示安设仪器,确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前,检查手动泵或电动泵的油量和各连接部位是否牢固,确认无误后再进行试验。试验由两人完成,一人加载,一人记录(见表A.1)。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时,停止加压,记录锚杆拉力计此时的读数,即为拉拔试验值。 6 锚杆拉拔测试要求 (1)平巷每安装300根锚杆或掘进100米巷道,抽试三组锚杆,其中每组拱顶锚杆2根,边帮锚杆1根;设计变更或材料变更时另作一组拉拔力测试。 (2)《锚杆规》规定,锚杆质量合格条件为:

锚索抗拔力试验报告及记录

编号:工程名称工程部位 施工单位甘煤一公司五举项目部试验编号 监理单位中煤陕西中安项目管理有限责任公司 五举煤矿项目监理部 试验日期年月日 锚索种类螺纹钢锚索取样地点代表数量6根项目实测值 试件编号 1 2 3 1 2 3 检测部位左肩窝右肩窝拱顶部左肩窝右肩窝拱顶部直径(mm) 压力表读数,MPa 拉拔力,KN 平均值,KN 规定值,KN 200 200 试验结果达到设计值90%以上,合格达到设计值90%以上,合格 结论:试验结果达到设计值90%,符合设计要求。 施工单位: 经检查,锚索抗拔力符合设计要求。 签名:监理单位: 经检验,试验结果符合设计 要求。 签名: 筹建处: 经检验,试验结果符合设计要 求。 签名:

编号:002 工程名称平凉天元煤电化有限公司-五举煤矿主立 井工程 工程部位+603装载硐室上室 施工单位甘煤一公司五举项目部矿项目部试验编号002 监理单位中煤陕西中安项目管理有限责任公司 五举煤矿项目监理部 试验日期2014年07月03日 锚索种类螺纹钢锚索取样地点+638水装载硐室上室 墙部、拱部 代表数量200根 项目实测值 试件编号 1 2 3 4 5 6 检测部位左侧墙体右侧墙体拱顶部/ / / 直径(mm) 17.8 压力表读数,MPa 47.3 47.5 47.3 拉拔力,KN 180.7 181.5 180.7 平均值,KN 180.9 规定值,KN 200 试验结果达到设计值90%以上,合格达到设计值90%以上,合格结论:试验结果达到设计值90%,符合设计要求。 施工单位: 经检查,锚杆抗拔力符合设计要求。 签名: 日期:年月日监理单位: 经检验,试验结果符合设计 要求。 签名: 日期:年月日 筹建处: 经检验,试验结果符合设计要 求。 签名: 日期:年月日

锚杆抗拔力检测管理规定

锚杆抗拔力检测管理规定 为了能够及时掌握锚杆支护巷道锚杆锚固力的情况,根据锚杆支护巷道安全质量标准化的要求,特制定此规定: 一、锚杆抗拔力检测总体要求 1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》,锚杆支护必须进行强度检测,一般采取锚杆抗拔力试验。 2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。 3、试验必须在现场进行,使用的材料和设备与巷道正常支护相同。检测结果必须如实填写,严禁弄虚作假。 二、锚杆抗拔力检测试验要求 1、操作人员必须认真学习安全规程、作业规程的有关内容,熟悉锚杆支护施工工艺,具有一定的现场施工经验。 2、锚杆抗拔力试验操作人员应了解拉力计的结构性能,熟练掌握其使用方法。 3、锚杆抗拔力检测机具采用LDZ-400型锚杆拉力计。 4、巷道掘进每安装300根(含300根以下)锚杆必须进行一组(3根)锚固力检测,设计变更或材料变更时另作一组抗拔力测试。做锚杆抗拔力试验时由工程科、监理、施工单位参加,区队技术员现场指挥,参加检测人员不少于3人,一人操作,一人监视、一人记录。 5、锚杆必须随机进行抽检,每组抽检不得少于3棵,顶板一棵,两帮各一棵;同时不得抽检连续相邻的多棵锚杆,以免造成顶帮支护削弱及锚杆大面积失效。 6、所测的锚固力不小于120kN(21MPa, 1MPa=5.8kN),同组锚杆锚固力或拉拔力的平均值,应大于或等于设计值。同组单根锚杆的锚固力或抗拔力,不得低于设计值的90% 7、锚杆抗拨力达到规定要求,如无特殊需要,不得进行破坏性试验,拉拔到设计拉力即停止加载。 三、LDZ-400型锚杆拉力计技术参数 速度:双速泵,排量21ml/次 重量:无需承压套筒,重15kg

锚杆及锚索拉拔力检验规范

河北省矾山磷矿有限公司 砂浆锚杆及树脂锚索拉拔力检验规范 为加强井巷工程施工管理,进一步规范锚网喷、锚注及锚索等支护形式的施工行为,搞好工程质量,结合我矿地质条件和施工图设计要求,特制定本拉拨力检查规范。 一、总则 根据GB50086-2001《锚杆喷射混凝土支护技术规范》,MT/T879-2000《煤矿预应力锚固施工技术规范》,MT 5009-1994《煤矿井巷工程质量检验评定标准》,锚杆、锚索支护必须进行拉拔力试验强度检测,质量符合设计要求,才能正常交付使用。 矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行,采矿部、安全处、施工单配合工作。 二、检验目的 拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力,检验必须现场进行。 三、检验设备 (1)、SW-300锚杆拉拔仪(工作压力63MPa、测量范围0-300kN)。 (2)主要用于锚杆、钢筋等锚固体的锚固力检测,是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求 1、抗拔力应符合以下规定 合格:最低值不小于设计的90% 优良:最低值不小于设计值。 检查数量:每安装300根锚杆,抽试三组进行测试,每组不得少于3 根,其中每组拱顶锚杆2根,边帮锚杆1根;锚索测试数量取总数的5%。 2、锚杆合格条件为 同组锚杆锚固力或拉拔力的平均值,应大于或等于轴向拉力设计值;同组单根锚杆的轴向锚固力或拉拔力,不得低于设计值的90%。 测试要求:ф16mm左旋无纵筋等强螺纹钢锚杆,抗拔力大于42.5KN。 3、锚索合格条件为 首先锚索支护材料要符合施工措施的规定,且最小锚固长度要≥1.5米;分级张拉,分级方式为0—30千牛—60千牛—90千牛—130千牛。 测试要求:ASTMA419-98(1*7×15.24mm)单根钢绞线,抗拔力大于120KN。 五、拉拔检验程序 1、树脂锚固拉拔测试应在安装后0.5~4.0小时进行,水泥砂浆锚固拉拔测试应在安装后15天进行,时间过短影响固化后的强度,时间过长则因巷道围岩发生变形影响测量结果。 2、张拉机具的校验:张拉前必须把张拉机具、测力装置及所需附属机具准备齐全,并都进行过严格的率定的校验。

土钉抗拔测试报告.

边坡支护工程土钉验收 试验报告 报告编号(2011)测试108号 工程名称: 试验地点: 试验日期: 试验类别:土钉验收试验

工程土钉验收试验报告结论

1、工程概况 1.1场地工程地质条件 根据现场勘探、原位测试及室内土工试验成果,并按地层沉积年代、成因类型,将本次勘察最大勘探深度(35.00m)范围内的土层划分为人工堆积层、新近沉积层和第四纪沉积层三大类,并按岩性、工程性质指标进一步划分为8个大层及亚层,现分述如下: 表层为人工堆积之房渣土①层,粉质粘土填土、粘质粉土填土①1层。 人工堆积层以下为新近沉积之砂质粉土、粘质粉土②层,粘质粉土、粉质粘土②1层。 新近沉积层以下为第四纪沉积之粉质粘土、粘质粉土③层,砂质粉土、粘质粉土③1层及细砂、粉砂③2;粉质粘土、粘质粉土④层,细砂④1层及砂质粉土④2层;细砂、中砂⑤层,砂质粉土⑤1层及粉质粘土、粘质粉土⑤2层;中砂、粗砂⑥层及砂质粉土、粘质粉土⑥1层;卵石、圆砾⑦层,粉质粘土、粘质粉土⑦1层及砂质粉土、粘质粉土⑦2;粉质粘土、粘质粉土⑧层及细砂⑧1层。 1.2场区地下水条件 本次勘探期间,在勘探深度范围内观测到一层地下水,为潜水类型,水位埋深29.1~28.7m,标高12.41~13.1m。 1.3设计参数及结果 基坑支护采取土钉墙的支护形式,具体设计和施工参数如下: 2#、3#楼及地下车库边坡支护剖面设计:

设计方案: 1.4工作量 土钉采用抗拉试验检测承载力,由于2#、3#楼及地下车库相互连通,且基坑深度相同,故试验数量取不少于土钉总数的1%,且不应少于3根。根据要求本次土钉抗拉试验共检测15根。 2、检测依据 ①. 《建筑基坑支护技术规范》(JGJ 120-99); ②.《建筑基坑支护技术规程》(DB11/489-2007); ③. 本工程土钉设计计算书及施工组织设计(电子版)。 3、土钉验收试验

锚杆拉拔检测试验方法

锚杆拉拔力检测试验方法 编制: 审核: 二〇一九年十二月十二日

锚杆拉拔力检测试验方法 1试验目的 锚杆拉拔力试验的目的是判定围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行,使用的材料和设备与巷道正常支护相同。 2试验工具和设备 试验的工具与设备主要有: (1)锚杆拉力计(量程>200kN、分辨率≤ 1.0kN) (2)钻孔机具。 3准备工作 3.1地点的选择 试验地点应尽量靠近掘进工作面,围岩较平整,未发生脱落、片帮等现象。试验锚杆应避开钢带(钢筋梯)安装,距邻近锚杆不小于300mm。 3.2锚杆、锚固剂 试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。 3.3钻孔 用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。 3.4锚杆安装 (1)将树脂锚固剂放入孔中,用锚杆将其慢慢推到孔底;

(2)用锚杆钻机将锚杆边旋转边推进到孔底,然后再旋转5s~10s 停止; (3)等待30s 后,退下锚杆钻机; (4)做好标记,以备试验。 4拉拔试验 拉拔试验在锚杆安装后0.5h ~4.0h 进行。时间过短影响锚固剂固化后的强度,时间过长则因巷道围岩发生变形影响测量结果。 安设仪器,确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前,检查手动泵的油量和各连接部位是否牢固,确认无误后再进 行试验。试验由两人完成,一人加载,一人记录(见表 A.1 )。试验 时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时,停止加压,记录锚杆拉力计此时的读数,即为拉拔试验值。 5锚杆拉拔测试要求 每300 根锚杆或掘进100 米,抽试三组锚杆,其中每组顶锚杆2 根,帮锚杆1 根。并相应做锚索预紧力试验一组,试验两根锚索。 试验要求: (1)、锚杆:Φ 16mm左旋无纵筋等强螺纹钢锚杆,抗拔力大于40KN。 (2)、Φ 18mm左旋无纵筋等强螺纹钢锚杆,抗拔力大于 60KN。

锚杆检测报告(s3)

保泸高速公路土建S3合同段锚杆拉拔试验检测报告 编号:BG-2016-ZH-083(1) 安徽省七星工程测试有限公司 二〇一六年七月

公开声明 1、报告严格按照国家、行业有关标准、规程等进行编写,坚持本公司的质量方针,遵循本公司的质量目标,对客户负责。 2、报告未盖“安徽省七星工程测试有限公司报告专用章”无效。 3、报告无检测、审核、签发人签字无效;报告涂改无效。 4、若对本报告有异议,应在收到报告后的十五天内向本公司提出,逾期不予受理。 单位名称:安徽省七星工程测试有限公司 联系电话(传真):(0551)65371596 E-mail: qxjc_999@https://www.360docs.net/doc/092912488.html, 公司网址:https://www.360docs.net/doc/092912488.html, 联系地址:安徽省合肥市高新区香樟大道180号 邮政编码:230088

委托单位:中国云南路建集团股份公司保泸 公路高速土建S3合同段项目经理部 项目名称:保泸高速公路土建S3合同段锚杆拉拔试验检 报告编号:BG-2016-ZH-084(1) 检测: 复核: 审核: 签发: 日期: 2016 年 7 月 16 日 检测单位:安徽省七星工程测试有限公司(专用章)

保泸高速S3合同段锚杆拉拔试验检测报告 BG-2016-ZH-083(1) 目录 第1章概述 (1) 1.1 项目概况 (1) 1.2 检测目的 (1) 1.3 检测依据 (2) 1.4 锚杆布置示意图.... . (2) 第2章检测内容、方法、频率及组织实施 (4) 2.1检测内容、方法、频率 (4) 2.2 组织实施 (4) 2.2.1主要仪器、设备 (4) 第3章检测原理及要求 (6) 3.1检测原理 (6) 3.2检测要求 (5) 第4章检测结果 (7) 4.1检测结果 (7) 第5章结论及建议 (9) 5.1结论 (9) 5.2建议 (9)

锚杆(索)拉拔力检测安全技术措施

锚杆拉拔力试验安全技术措施 一、概述 锚杆支护是锚网支护的主体,它的支护质量好坏直接影响到巷道的后续施工和使用,不定期的用锚杆拉拔力实验仪对锚杆质量进行检验,是保证锚杆支护质量的主要措施,为保证试验顺利进行及操作人员的安全特编制本安全技术措施。 二、锚杆抗拔力检测总体要求 1、根据GB50086-2001《锚杆喷射混凝土支护技术规》,锚杆支护必须进行强度检测,一般采取锚杆拉拔力试验。 2、锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。 3、试验必须在现场进行,使用的材料和设备与巷道正常支护相同。检测结果必须如实填写,严禁弄虚作假。 三、锚杆抗拔力检测试验要求及验收标准 1、操作人员必须认真学习安全规程、作业规程的有关容,熟悉锚杆支护施工工艺,具有一定的现场施工经验。

2、锚杆抗拔力试验操作人员应了解拉力计的结构性能,熟练掌握其使用方法。 3、锚杆抗拔力检测机具采用LDZ-200型锚杆拉力计。 4、巷道掘进每安装300根(含300根以下)锚杆必须进行一组(3根)锚固力检测,设计变更或材料变更时另作一组抗拔力测试。做锚杆抗拔力试验时由生产技术科、施工单位参加,参加检测人员不少于3人,一人操作,一人监视、一人记录。 5、锚杆必须随机进行抽检,每组抽检不得少于3根,顶板一根,两帮各一根;同时不得抽检连续相邻的多根锚杆,以免造成顶帮支护削弱及锚杆大面积失效。 6、所测的锚固力顶锚不小于120KN,帮锚不小于100KN,(24.3MPa, 1MPa=3.3kN),同组锚杆锚固力或拉拔力的平均值,应大于或等于设计值。同组单根锚杆的锚固力或抗拔力,不得低于设计值的90% 7、锚杆抗拨力达到规定要求,如无特殊需要,不得进行破坏性试验,拉拔到设计拉力即停止加载。 8、《锚杆规》规定,锚杆质量合格条件为: 同组锚杆锚固力或拉拔力的平均值,应大于或等于轴向拉力设计值(kN),即PAn≥PA ;

锚杆(索)拉拔试验

桥梁建筑水下锚杆规范时间为28天达到强度一般需达到计划强度的75%可开始锚杆拉拔试验第一次浇筑溢出15秒后停止第二次浇筑需要16-20小时之后进行浇筑。 锚杆抗拔试验应在锚固段注浆固结体强度达到15MPa或达到设计强度的75%后进行。 1锚杆---- 由杆体(钢绞线、普通钢筋、热处理钢筋或钢管)、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接,另一端锚固在稳定岩土体内的受拉杆件。杆体采用钢绞线时,亦可称为锚索。锚拉式结构属于基坑支护一种支护结构形式 2 锚拉式结构适用于较深的基坑。 3 锚杆不宜用在软土层和高水位的碎石土、砂土层中。 4 当邻近基坑有建筑物地下室、地下构筑物等,锚杆的有效锚固长度不足时,不应采用锚杆。 5 当锚杆施工会造成基坑周边建(构)筑物的损害或违反城市地下空间规划等规定时,不应采用锚杆。 6 采用锚杆时,锚杆的锚头及腰梁不应妨碍地下结构外墙的施工; 7 当锚杆施工会造成基坑周边建(构)筑物的损害或违反城市地下空间规划等规定时,不应采用锚杆 8 锚杆的注浆应符合下列规定: 1)注浆液采用水泥浆时,水灰比宜取0.50~0.55;采用水泥砂浆时,水灰比宜取0.40~0.45,灰砂比宜取0.5~1.0,拌和用砂宜选用中粗砂; 2)水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂,其掺入量宜按室内试验确定; 3)注浆管端部至孔底的距离不宜大于200mm;注浆及拔管过程中,注浆管口应始终埋入注浆液面内,应在水泥浆液从孔口溢出后停止注浆;注浆后,当浆液液面下降时,应进行孔口补浆; 4)采用二次压力注浆工艺时,二次压力注浆宜采用水灰比0.50~0.55的水泥浆;二次注浆管应牢固绑扎在杆体上,注浆管的出浆口应采取逆止措施;二次压力注浆时,终止注浆的压力不应小于1.5MPa; 5)采用分段二次劈裂注浆工艺时,注浆宜在固结体强度达到5MPa后进行,注浆管的出浆孔宜沿锚固段全长设置,注浆顺序应由内向外分段依次进行; 6)基坑采用截水帷幕时,地下水位以下的锚杆注浆应采取孔口封堵措施; 7)寒冷地区在冬期施工时,应对注浆液采取保温措施,浆液温度应保持在5°C以上。 9 预应力锚杆复合土钉墙适用于地下水位以上或经降水的非软土基坑,且基坑深度不宜大于15m;当基坑潜在滑动面内有建筑物、重要地下管线时,不宜采用土钉墙。 锚杆施工工艺 锚杆一次注浆和二次注浆时间间隔大概需要4~6小时。 二次注浆需在一次注浆形成的水泥结石体强度达到5.0MPa时进行 锚杆施工工艺 准备→移机就位→安钻管、反复提钻管、钻进至设计深度→冲洗钻孔→安放锚索→拔出钻管→一次注浆→二次高压劈裂注浆。 一次注浆 一次注浆的压力可不加以限制,只要孔口溢出浆液,即暂停注浆,然后将孔口封闭,稳压1分钟左右,即可结束注浆。正常情况下一次注浆水泥用量为26-28袋,多时也可达36袋,注浆压力为0.5MPa左右,注浆时间一般为20min~1h,特殊情况下可达1h 45min。 二次注浆 二次注浆应在一次注浆形成的水泥结石体强度达到5.0MPa(4~6小时)时进行,注浆压力0.5~1.5MPa,最高达

锚杆锚索参数计算

(一)按加固拱原理确定锚杆参数 综合分析国内外关于锚杆参数的经验数据和规定,对于跨度小于10米的巷道、硐室,可按下面经验公式确定锚杆参数 1.锚杆长度L=N(1.1+W/10) =1.1×(1.1+3.6/10) =1.606m (2200mm) 2.锚杆间(排)距D≤0.5L=0.5×1.606 =0.803m (800×900mm) 3.锚杆直径d=1/110×L=1/110×1.606 =0.0146米=14.6mm (18mm)式中W-巷道或硐室跨度,米;取3.6; N-围岩稳定量影响系数,取1.1,规定如下: Ⅱ类(稳定性较好)围岩,N=0.9; Ⅲ类(中等稳定)围岩,N=1.0; Ⅳ类(稳定性较差)围岩,N=1.1; Ⅴ类(不稳定)围岩,N=1.2; 通过计算,φ18×L2200(mm)锚杆满足设计要求,间排距800×900(mm)满足设计要求。 (二)悬吊理论校核锚索间(排)距 为防止巷道顶板岩层发生大面积整体跨落,用φ17.8mm,L=6300mm的钢绞线,将锚杆加固的“组合梁”整体悬吊于坚硬岩层中,校核锚索间(排)距,冒落方式按最严重的冒落高度大于锚杆长度的整体冒落考虑,此时,靠巷

道两帮锚杆和锚索一起发挥悬吊作用,在忽略岩体粘结力和内摩擦力的条件下,取垂直方向力的平衡,可用下式计算锚索间(排)距。 L=nF2/[BHγ-(2F1sinθ) /L1] 式中L-锚索间(排)距,m; B-巷道最大冒落宽度,取3.6+1.2=4.8m; H-巷道冒落高度,按最严重冒落高度取2.0m; γ-岩体容重,25kN/m3; L1-锚杆排距,0.9m; F1-锚杆锚固力(以最小锚固力计算),85kN; F2-锚索极限承载力(以最小锚固力计算),取200kN; θ-角锚杆与巷道顶板夹角,90°; n -锚索每排根数,取2; 通过上式计算, L=2×200÷[4.8×2.0×25-(2×85×sin90°÷0.9)] =400÷﹙240-188.9﹚=7.8m 得出锚索间排距小于7.8m,所选间排距2150×900(mm)满足设计要求。

锚索拉拔检测报告

目录 一、工程概况 (1) 二、检测目的 (1) 三、检测主要依据 (1) 四、锚索试验操作要点 (2) 五、检测情况分析 (3) 六、检测结论 (9) 附图 (10)

一、工程概况 锚索检测数量及参数见下表: 表1 现场试验锚索样本参数 二、检测目的 检验锚索抗拔力是否满足抗拔力设计值。 三、检测主要依据 1.《建筑边坡支护技术规范》(DB50/5018—2001) 2.《建筑边坡工程技术规范》(GB-50330-2002) 3.《水电工程预应力锚固设计规范》(DL/T-5176-2003) 4.《水电水利工程预应力锚索施工规范》(DL/T-5083-2004) 5.《水利水电工程锚喷支护技术规范》(SL377-2007)

四、锚索试验操作要点 1.锚索验收的目的是检验施工质量是否达到设计要求。 2.验收试验锚索的数量取每种类型锚索总数的5%,且均不得少于5根。 3.验收试验锚索应随机抽样。 4.试验荷载值对永久性锚索为1.1ζ2A s f y;对临时性锚索为0.95ζ 2A s f y。 ζ2——锚筋抗拉工作条件系数,永久性锚索取0.69,临时性锚索 取0.92. A s——预应力钢绞线截面面积(m2) f y——锚筋抗拉强度设计值(kPa) 5.前三级荷载可按试验荷载值的20%施加,以后按10%施加,达 到试验荷载后观测10min,然后卸载到试验荷载的0.1倍并测出锚头 位移。 6.锚索试验完成后要绘制锚索荷载——位移(Q-s)曲线图。 7.满足下列条件时,试验的锚索为合格: (1).加载到设计荷载后变形稳定; (2).锚索弹性变形不应小于自由段长度计算值的80%,且不应 大于自由段长度与二分之一锚固段长度之和的弹性计算变形值。 8.锚索总变形量应满足设计允许值,且应与地区经验基本一致。

锚索拉拔试验方案

XXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXX 锚索拉拔试验施工组织方案编制:

审批: 审核: XXXXXXXXXXXXXXXXXXX 二零一三年十月二十六日

目录 1工程概况 (1) 2、试验锚索施工方案及措施。 (2) 3试验依据 (3) 4 试验内容、工作量及目的 (3) 5试验仪器 (3) 6试验方法 (4) 7、试验人员 (6) 8、安全、文明施工管理 (6)

1工程概况 本工程位于陕西省府谷清水川工业集中区赵寨村,距府谷县城以北约22km。年产33万吨XXXXXXXXXXXXXXXXXXX由高度不等的高陡挖方边坡、自然斜坡及冲沟组成,加固工程分为D1区、D2区、D3区及平台之间挡墙。挖方边坡坡高约30~60m,刷坡坡率1:1.75、1:1、1:0.75,共分刷成四级边坡,中间设置3-15米宽平台,目前D1区-D3区土方削坡已基本到位。本次招标范围为XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX,主要包括护面墙、锚索抗滑桩、锚索框架、坡面绿化、地下及地表排水等。 厂区原始地貌主要为黄土低山丘陵,地形较破碎,地面起伏较大,最大高差约75m,地形总体上呈东高西低之势,冲沟较为发育,冲沟沟壁一般可见基岩出露,岸坡陡立,沟底有少量崩塌体分布。厂区内梁、峁顶部及山坡上均被黄土覆盖,地面大部分为荒山,少部分开辟为耕地。填方区域近东西走向的自然冲沟发育。从钻探资料及原始地形图看,表层黄土覆盖层较薄,厚3~6m,其下为中厚层强风化褐红色砂质泥岩和强~中风化褐黄色粉质砂岩。从补充钻探的资料看:坡脚一带填土厚度5~10m,其次为5~8m的黄土层,下伏褐红色强风化砂质泥岩,层厚5~6m,褐黄色强、中风化砂岩,层厚4~6m;坡顶填土覆盖较厚,厚度一般在13~25m之间,其次,为3~10m的黄土覆盖层,下伏褐红色强风化砂质泥岩,层厚5~6m,褐黄色强、中风化砂岩,层厚4~6m。根据赋存条件和含水介质,施工场地分为:第四系松散岩类孔隙水和风化基岩裂隙水。在进行治理工程前,为了确定锚索的锚固力,验证锚索的各种安全系数、锚固性能及设计参数等,根据预应力锚索设计及施工规范,进行锚索现场拉拔试验。

锚杆抗拔验收试验报告

目录 1.前言 (1) 2.检测技术要求 (1) 3.检测依据 (1) 4.检测成果 (2) 5.结论 (5)

基坑支护工程锚杆拉拔检测报告 检测人员: 报告编写: 报告审核: 报告批准: 报告日期: 委托单位: 检测单位:

1.前言 2014年5月,受************有限公司委托,会同施工单位、监理相关人员,*********** 有限公司试验检测中心依据国家有关规范、标准,对***********基坑支护工程进行了锚 杆拉拔验收试验检测。 2.检测技术要求 根据建设方的要求,本次的检测内容及技术要求见表2-1。 锚杆检测内容及技术要求表2-1 3.检测依据 3.1本工程检测依据的规范、规格及资料 (1)《建筑基坑支护技术规程》JGJ120-2012; (2) 依据《建筑基坑支护技术规程》JGJ120-2012中有关规定,检测数量不应少于锚杆总数的5%,且同一土层中的锚杆检测数量不应少于3根。 (3) 最大试验荷载参考规范A.4.1条规定确定。

(4) 加载分级和锚头位移观测时间按规范A.4.2条规定确定。 (5) 锚杆合格标准依据规范A.4.6条判别。 3.2检测设备 3.3检测方法 检测锚杆由现场监理随机指定。本基坑支护安全等级为二级,锚杆设计承载力为196.20KN,根据《建筑基坑支护技术规程》JGJ120-2012第4.8.8条规定,抗拔承载力检 测值为1.3倍的轴向拉力标准值(取255.06KN)。拉拔过程中进行分级加载(见表3-2), 伸长量采用百分表计量。 锚杆检测加荷等级与位移观测间隔时间表3-2 4.1检测成果汇总 本次共检测锚杆9根,锚杆杆体采用2C20精轧螺纹钢筋,检测结果汇总见表4-1。 锚杆检测成果表表4-1

锚杆锚索锚固力计算

锚杆锚索锚固力计算文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)

锚杆、锚索锚固力计算 1、帮锚杆 锚固力不小于50KN(或5吨或12.5MPa) 公式计算: 拉力器上仪表读数(MPa)×4=锚固力(KN) 锚固力(KN)÷10=承载力(吨) 例: 13MPa(拉力器上仪表读数)×4=52KN(锚固力) 52KN(锚固力)÷10=5.2吨(承载力) 2、顶锚杆 锚固力不小于70KN(或7吨或17.5MPa) 公式计算: 拉力器上仪表读数(MPa)×4=锚固力(KN) 锚固力(KN)÷10=承载力(吨) 例: 18MPa(拉力器上仪表读数)×4=72KN(锚固力) 72KN(锚固力)÷10=7.2吨(承载力) 3、Ф15.24锚索 锚固力不小于120KN(或12吨或40MPa) 公式计算: 拉力器上仪表读数(MPa)×3.044=锚固力(KN)

锚固力(KN)÷10=承载力(吨) 例: 40MPa(拉力器上仪表读数)×3.044=121.76KN(锚固力) 121.76KN(锚固力)÷10=12.176吨(承载力) 4、Ф17.8锚索 锚固力不小于169.6KN(或16.96吨或45MPa) 公式计算: 拉力器上仪表读数(MPa)×3.768=锚固力(KN) 锚固力(KN)÷10=承载力(吨) 例: 45MPa(拉力器上仪表读数)×3.768=169.56KN(锚固力) 169.56KN(锚固力)÷10=16.956吨(承载力) 5、Ф21.6锚索 锚固力不小于250KN(或25吨或55MPa) 公式计算: 拉力器上仪表读数(MPa)×4.55=锚固力(KN) 锚固力(KN)÷10=承载力(吨) 例: 55MPa(拉力器上仪表读数)×4.55=250KN(锚固力) 250KN(锚固力)÷10=25吨(承载力) 型号为:YCD22-290型预应力张拉千斤顶 备注: 1、使用扭力矩扳手检测,帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。

锚索拉拔检测报告

目录 目录 一、工程概况 (1) 二、检测目的 (1) 三、检测主要依据 (2) 四、锚索试验操作要点 (2) 五、检测情况分析 (3) 六、检测结论 (9) 附图 (10)

一、工程概况 锚索检测数量及参数见下表: 表1 现场试验锚索样本参数 二、检测目的 检验锚索抗拔力是否满足抗拔力设计值。 三、检测主要依据 1.《建筑边坡支护技术规范》(DB50/5018—2001) 2.《建筑边坡工程技术规范》(GB-50330-2002) 3.《水电工程预应力锚固设计规范》(DL/T-5176-2003) 4.《水电水利工程预应力锚索施工规范》(DL/T-5083-2004) 5.《水利水电工程锚喷支护技术规范》(SL377-2007)

四、锚索试验操作要点 1.锚索验收的目的是检验施工质量是否达到设计要求。 2.验收试验锚索的数量取每种类型锚索总数的5%,且均不得少于5根。 3.验收试验锚索应随机抽样。 4.试验荷载值对永久性锚索为1.1ζ2A s f y;对临时性锚索为0.95ζA s f y。 2 ζ2——锚筋抗拉工作条件系数,永久性锚索取0.69,临时性锚索取0.92. A s——预应力钢绞线截面面积(m2) f y——锚筋抗拉强度设计值(kPa) 5.前三级荷载可按试验荷载值的20%施加,以后按10%施加,达到试验荷载后观测10min,然后卸载到试验荷载的0.1倍并测出锚头位移。 6.锚索试验完成后要绘制锚索荷载——位移(Q-s)曲线图。 7.满足下列条件时,试验的锚索为合格: (1).加载到设计荷载后变形稳定; (2).锚索弹性变形不应小于自由段长度计算值的80%,且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值。 8.锚索总变形量应满足设计允许值,且应与地区经验基本一致。

岩石锚杆抗拔承载力现场检验方法

附录D 岩石锚杆抗拔承载力现场检验方法 D. 1 一般规定 D.1.1岩石锚杆的最大试验荷载不宜超过锚杆杆体极限承载力的0.8倍。 D.1.2试验用的计量仪表(压力表、测力计、位移计)应满足测试要求的精度。 D.1.3 试验用的加荷装置(千斤顶、油泵)的额定压力必须大于试验压力。D.1.4荷载分散型锚杆的试验宜采用等荷载法;也可以根据具体工程情况制定相应的试验规则和验收标准。可参考《岩土(索)技术规程》(CECS:22)。 D. 2 试样选取 D.2.1锚杆抗拔承载力基本试验按试验要求执行,验收试验可采用随机抽样办法取样。 D.2.2 基本试验时,岩石锚杆极限抗拔试验采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同,且试验数量不应少于3根。 D.2.3 验收试验时,同规格、同型号、基本相同部位的锚杆组成一个检验批。每个检验批抽取数量不得少于一组,每组不少于3根。对于有特殊要求的工程,可按设计要求增加验收锚杆的数量。 D. 3 仪器设备要求 D.3.1 现场检验用的仪器、设备,如拉拔仪、x-y记录仪、电子荷载位移测量仪等,应在标定有效期内。 D.3.2加荷设备应能按规定的速度加荷,测力系统整机误差不应超过全量程的±2%。 D.3.3加荷设备应能保证所施加的拉伸荷载始终与锚杆的轴线一致。 D.3.4位移测量记录仪宜能连续记录。当不能连续记录荷载位移曲线时,可分阶段记录,在到达荷载峰值前,记录点应在10点以上。位移测量误差不应超过0.05mm。

D.3.5位移仪应保证能够测量出锚杆相对于岩石表面的垂直位移,直至锚固破坏。 D. 4 基本试验 D.4.1岩石锚杆施工前应进行抗拔承载力的基本试验。岩石锚杆极限抗拔试验应采用分级循环加载,加荷等级和位移观测时间应符合表D.4.1的规定。 表D.4.1岩石锚杆极限抗拔试验的加荷等级和观测时间 注:1 第五循环前加载速率为100kN/min,第六循环的加载速率为50kN/min; 2 在每级加荷等级观测时间内,测读位移不应少于3次; 3 在每级加荷等级观测时间内,锚头位移增量小于0.1mm时,可施加下一级荷载,否 则应延长观测时间,直至锚头位移增量在2h内小于2.0mm,方可施加下一级荷载。 D.4.2岩石锚杆极限抗拔试验出现下列情况之一时,可判定锚杆破坏: 1 后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍; 2 锚头位移持续增长; 3 锚杆杆体破坏。 D.4.3岩石锚杆极限抗拔试验结果宜按荷载与对应的锚头位移列表整理,并绘制锚杆荷载-位移(P-S)曲线、锚杆荷载-弹性位移(P-S e)曲线和锚杆荷载-塑性位移(P-S p),具体可参考《岩土(索)技术规程》(CECS:22)。 D.4.4岩石锚杆极限承载力应取破坏荷载的前一级荷载。在最大试验荷载下未

锚杆及锚索拉拔力检验规范

锚杆及锚索拉拔力检验 规范 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

河北省矾山磷矿有限公司 砂浆锚杆及树脂锚索拉拔力检验规范 为加强井巷工程施工管理,进一步规范锚网喷、锚注及锚索等支护形式的施工行为,搞好工程质量,结合我矿地质条件和施工图设计要求,特制定本拉拨力检查规范。 一、总则 根据GB50086-2001《锚杆喷射混凝土支护技术规范》,MT/T879-2000《煤矿预应力锚固施工技术规范》,MT 5009-1994《煤矿井巷工程质量检验评定标准》,锚杆、锚索支护必须进行拉拔力试验强度检测,质量符合设计要求,才能正常交付使用。 矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行,采矿部、安全处、施工单配合工作。 二、检验目的 拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力,检验必须现场进行。 三、检验设备 (1)、SW-300锚杆拉拔仪(工作压力63MPa、测量范围0-300kN)。 (2)主要用于锚杆、钢筋等锚固体的锚固力检测,是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求 1、抗拔力应符合以下规定 合格:最低值不小于设计的 90% 优良:最低值不小于设计值。 检查数量:每安装300根锚杆,抽试三组进行测试,每组不得少于3 根,其中每组拱顶锚杆2根,边帮锚杆1根;锚索测试数量取总数的5%。 2、锚杆合格条件为 同组锚杆锚固力或拉拔力的平均值,应大于或等于轴向拉力设计值;同组单根锚杆的轴向锚固力或拉拔力,不得低于设计值的90%。 测试要求:ф16mm左旋无纵筋等强螺纹钢锚杆,抗拔力大于。 3、锚索合格条件为 首先锚索支护材料要符合施工措施的规定,且最小锚固长度要≥米;分级张拉,分级方式为0—30千牛—60千牛—90千牛—130千牛。 测试要求:ASTMA419-98(1*7×单根钢绞线,抗拔力大于120KN。 五、拉拔检验程序 1、树脂锚固拉拔测试应在安装后~小时进行,水泥砂浆锚固拉拔测试应在安装后15天进行,时间过短影响固化后的强度,时间过长则因巷道围岩发生变形影响测量结果。 2、张拉机具的校验:张拉前必须把张拉机具、测力装置及所需附属机具准备齐全,并都进行过严格的率定的校验。

井下锚杆锚固力、锚索预紧力检测安全措施正式样本

文件编号:TP-AR-L9613 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. (示范文本) 编制:_______________ 审核:_______________ 单位:_______________ 井下锚杆锚固力、锚索预紧力检测安全措施正式 样本

井下锚杆锚固力、锚索预紧力检测 安全措施正式样本 使用注意:该解决方案资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改,请在使用时认真阅读。 根据锚杆、锚索施工技术规范规定,需对井下锚 杆进行锚固力、锚索预紧力检测。为确保检测期间的 安全,特制定本技术安全措施。 一、技术措施 1、检测仪器:YML-II型煤矿用锚杆拉力计;使 用2号锭子油或20号机械油。 2、检测方法: (1)接通液压源;用快速接头及胶管将进出油 口与油泵连接好。 (2)用丝杆、支撑筒、油缸与要检测的锚杆螺

纹接头连接好。 (3)启动油泵,操作换向阀(加压),开始检测。 (4)读数:压力表读数(MPa)乘以0.4,即为检测拉力值,单位t。 (5)检测完毕后,操作换向阀卸压,使压力表归零,油泵活塞全部缩回。 3、检测时间及数量规定;不定期检测。每施工60m抽样检查一组,每组随机抽样4根进行检查。设计变更或材料变更时,应做相应锚杆锚固力检测,数量不变。 4、检测点设置要求: (1)梯形断面:同一断面顶板抽试2根、两帮各一根为一组,帮部无锚杆,在顶板上检测4棵。 (2)拱形断面对锚杆随机抽样做锚固力检测。
