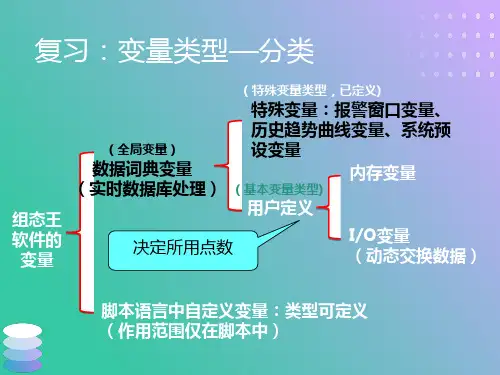

复习：基本变量定义
内存型数据比I/O型数据定义类似，只是少了连接项的定义。
工程浏览器>>数据库>>数据词典>>新建变量
I/O型和内存型数据都是通过“变量属性”对话框来定义的
复习：变量的域—示例
示例I/O实数变量Test
单击此处添加正文，文字是您思想的提炼，请尽量言简意赅地阐述观点。
描述：ment
单击此处添加正文，文字是您思想的提炼，请尽量言简意赅地阐述观点。
最小值：
Test.MinEU
最大值
Test.MaxEU
线条色
填充色
背景色
字符色
透明色
窗口色
基本颜色选择
用户调色窗
图素对象选择按钮
用户调色窗显示/关闭
基本颜色选择区
颜色选择
4.1 图像编辑工具—图库管理器
图库是指组态王中提供的已制作成型的图素组合。图库中的每个成员称为“图库精灵”。图库由图库管理器管理。
添加标题
01
图库中有各种常用工业设备的图形和符号，且具有开放性
LSB
0
VD0
VW2
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
变量：B 数据类型：整型 寄存器类型：LONG
组态王
西门200PLC
第一个值VW0： B/65536后向下取整
第二个值VW2： B&65535或者B%65536

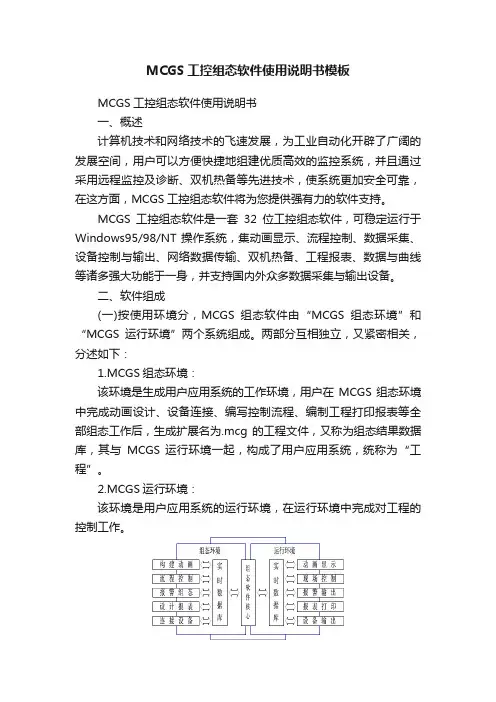

MCGS工控组态软件使用说明书模板
MCGS工控组态软件使用说明书模板MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT 操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
组态软件操作指南 绘制现场画面
第四章绘制现场画面本章内容认识画面编辑器制作精灵图制作图形模型制作现场画面第一节认识画面编辑器在本章我们将利用KingSCADA强大的绘图工具来制作现场的流程画面，画面的组成包括管道、阀门、水泵、反应釜、储藏罐等等。
在制作过程中我们还会用到图库精灵、图形模型等功能。
KingSCADA图形编辑器中即绘制现场的画面，包括监控画面、趋势画面、报警画面、现场流程图等，还可以为画面中的图素设置连接动画，编写按钮的控制程序等等。
图形编辑器为您提供了强大的绘图工具，不仅提供了基本绘图工具、扩展绘图工具、UI绘图工具和通用控件，还提供了精灵图库，大大提高了工程开发的效率。
在KingSCADA工程设计器中，单击“编辑”菜单中的“图形系统”命令，即可弹出画面编辑器，如图4-1所示：图4-1画面编辑器画面编辑器包括：菜单栏、工具栏、工具箱、编辑界面、动画连接窗口、内容窗口、对象浏览窗口、属性配置窗口。
在画面编辑器中开发画面时，可以随时切换到运行环境，测试画面效果，提高生产率和缩短开发周期。
图形系统的绘图工具：图形系统的绘图工具有三部分组成：基本、扩展、UI控件和通用控件。
每种图素都包含一系列的对象属性，属性窗口中包括图素的名称、大小、位置等外观通用属性，用户可以对这些属性进行修改。
同时每种图素还有自己的独特的属性。
详细的图素属性说明请参考KingSCADA 操作手册，下面简单介绍几种图素的制作。
在KingSCADA图形编辑器中执行“文件”菜单中的“新建画面”命令，弹出如图4-2所示。
输入画面名称，例如“监控画面”，设置画面大小，然后点击“确定”，如图4-2所示：图4-2 新建画面1.圆角矩形框选择基本图形工具的圆角矩形框，然后将图素放置在画面上。
圆角矩形的属性如图4-3所示：我们主要用到的属性为：Pen：矩形边框属性；Brush：矩形画刷属性；DrawOption：矩形框显示属性；现在我们先设置Pen属性，点击弹出设置线属性对话框，如图4-3、4-4、4-5，所示，我们选择线的宽度为3，其他不变。
杰控组态指导手册
杰控组态指导手册前提：计算机已安装杰控组态软件(下面按FameView7.6为例)一、新建工程计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：点击窗口左上角如图按钮出现下图输入项目名称等信息，点击“确定”，新建项目成功。
二、画面组态在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”双击“画面制作”即可进入画面编辑环境在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”画面尺寸“600*400”点击确认，进入画面菜单和工具说明请参考附件“08.画面制作”右键画面，选择画面属性，可对画面基本信息进行修改下面即可在画面根据提供的PID图进行所需流程图组态。
三、变量组态返回主界面，选择“设备通讯”，双击右侧“安装驱动”根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装双击“启动驱动”，给需要启动的驱动打勾双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。
返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量以DI为例，双击“DI-开关只读变量”点击“新建”填写变量详细信息即可四、动画组态双击点开属性窗口这边根据你需要做动画连接，比如可见性选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”五、报警组态，在建点的时候有需要报警的在报警一栏打上勾在扩展应用里选择变量报警，进行归档一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件在组件箱变量报表，详情请参考附件“10.变量报警”六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”七、报表1.新建变量2.存档变量3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）5.编辑报表格式6.新建报表，启动报表设计器7.下一步直接点DONE8.选择新建报表（直接点白的创建）9.从“Choose an Expert”中选择<Standard>标准报表格式;10.出现下面对话框,选择数据库来源:11.必须选择“SQL/ODBC”数据源,即执行<SQL/ODBC>按钮,出现对话框:12.选择USER Date Source13.执行<OK>按钮,出现下面对话框来选择数据表:14.选择你所建的表名，添加ADD15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）17.确定后，在编辑报表格式里可以看到该报表18.数据库——编辑数据库连接19.新建20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）21.选择字段名称（每个字段都要添加）22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下格式文件选择你设计的报表选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window选择你刚刚选择报表按钮时起的对象名称，保存选择在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本选择报表按钮，SHOW Window双击，选择对象名称，保存报表详情请参考附件“12.实时报表”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9.画面显示
序号 内容 页码
9.1 自动启动画面显示 9-2
9.2 画面显示属性 9-2
9.3 多窗口显示 9-3
9.4 多屏显示-1 9-5
9.5 多屏显示-2 9-5
9.6 画面漫游 9-6
9.7 通过命令行启动画面显示 9-6
9.1 自动启动画面显示
如要画面显示随系统启动,需要在启动任务中选择;
选择执行“我的系统->设置->2.启动任务”功能,出现下面对话框:
选择“ 画面显示”,则可以随系统启动画面显示;
9.2 画面显示属性
选择<画面显示>功能,执行<2.显示属性>,出现下面设置对话框:
通过“起始画面”按钮,可以选择显示画面的起始画面;
如果选择“全屏显示”,则可以屏蔽掉显示画面窗口的标题、菜单、工具条、状态栏等,整个屏幕只显示画面的内容,如果画面的尺寸大于屏幕尺寸,会出现滚动条来漫游屏幕;
如果选择“允许全屏/非全屏切换(用F12键)”,则可以用键盘上的F12键,使画面显示窗口在全屏/非全屏之间进行切换;如果不选择此选项,则画面显示窗口被全屏显示后,不能够再被恢复,甚至
无法关闭它,所以应谨慎使用此选项;但通过脚本函数还可切换:
Picture.SwitchFullScreen'全屏/非全屏切换;
如果选择“对象被执行伴有声音提示”,则画面显示窗口中的对象被执行时,会发出声音提示;声音提示的内容由系统目录下的ViewObj.wav决定,通过改变此文件的内容来选择声音;
如果选择“关闭口令”,则能够使画面显示程序时,出现口令输入窗口,只有正确的输入口令,才能关闭画面显示窗口;用来防止画面显示程序被非法关闭;
要防止其他应用程序窗口覆盖画面显示窗口,应该选择“顶层窗口,不被其他窗口覆盖”,即使启动了其他应用程序,也不可能看到它;但也有可能系统本身的窗口也不能显示,所以建议在特殊情况下使用;
为防止操作者通过热键切换到其他窗口,应该选择“屏蔽ALT+Tab、Ctrl+ESC、任务栏”;
为防止操作者通过热键关闭窗口,应该选择“屏蔽ALT+F4、Ctrl+F4、ALT+Esc”;
为防止操作者进行系统操作, 应该选择“屏蔽Ctrl+Alt+Del”;
显示最小化按钮;
屏蔽垂直/水平滚动条;
选择“防止以外关闭”,可防止画面显示程序被非法关闭,即使关闭画面显示程序,系统也会再自动启动;但只在画面显示程序自动启动的情况下有效;
如果希望同时显示多幅画面,则要选择“手动调整/多画面显示”,出现下面界面,并填写各画面的位置和尺寸:
如果希望画面之间切换的速度快一些,或者希望系统更稳定一些,可以把某些经常要打开画面、包含实时曲线的画面,预先装载到内存中;预装载到内存中的画面在切换时不会被关闭;
通过以下步骤实现多窗口;
制作3幅画面,分别为PIC1、PIC2、PIC3;如果显示器的分辨率为1024*768,则设置PIC的画面尺寸为1020*96, PIC2、PIC3的画面尺寸为1020*664;
在PIC1中做2个按钮,标题分别为“PIC2”、“PIC3”,并分别调用脚本:
Picture.SwitchMulScrPicture 1,"pic2.drw"
Picture.SwitchMulScrPicture 1,"pic3.drw"
在画面显示属性中选择“全屏显示”和“手动调整/多画面显示”,并在出现的对话框中组态如下:
运行时,画面显示如下(通过PIC2、PIC3按钮可以切换下面窗口的内容):
PIC1显示在(0,0,1024,100)的窗口内,PIC2、PIC3显示在(0,100,1024,668) 的窗口内;
通过分屏卡和多显卡可以使计算机支持多个显示器;
假设当前计算机支持2个显示器,分辨率都为1024*768,并设置为水平扩展方式;需要制作1幅大画面PIC1,水平显示在两个显示器上;
组态过程如下:
设置画面PIC1的尺寸为2044*764;
在画面显示属性中选择“全屏显示”和“手动调整/多画面显示”,在出现对话框中组态如下:
则PIC1能够水平显示在两个显示器上;
9.5 多屏显示-2
通过分屏卡和多显卡可以使计算机支持多个显示器;
假设当前计算机支持2个显示器,分辨率都为1024*768,并设置为水平扩展方式;需要制作2幅画面PIC1、PIC2,分别显示在两个显示器上;
组态过程如下:
设置画面PIC1、PIC2的尺寸为1024*764;
在画面显示属性中选择“全屏显示”和“手动调整/多画面显示”,在出现对话框中组态如下:
则PIC1、PIC2能够分别显示在两个显示器上;
9.6 画面漫游
系统支持通过漫游的方式浏览一幅较大画面;
制作一幅画面PIC1,其尺寸为9210*2300,相当于27个1024*768个显示器的大小; 显示结果如下:
通过左边、下面的滚动条实现漫游显示;
9.7 通过命令行启动画面显示程序
可以通过其他程序或命令行启动画面显示程序;
格式如下:
AppPath\View.exe filename pos=x,y,sx,sy
AppPath为组态软件的路径;
View.exe为画面显示程序的名称;
Filename为缺省打开的画面名称,不包括文件后缀;
Pos=x,y,sx,sy定义画面显示的位置和尺寸;
例如:。
