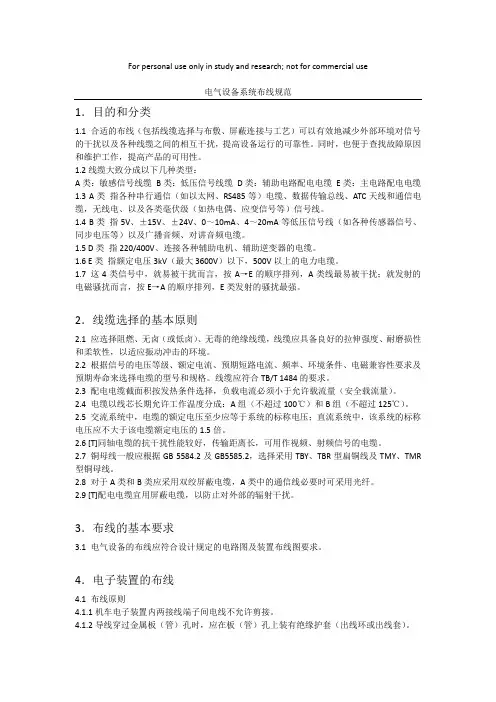

电气设备系统布线规范
电气设备系统布线规范 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】电气设备系统布线规范1．目的和分类合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。
同时，也便于查找故障原因和维护工作，提高产品的可用性。
线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。
B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。
D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。
E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。
这4类信号中，就易被干扰而言，按A→E的顺序排列，A类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。
2．线缆选择的基本原则应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。
根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。
线缆应符合TB/T 1484的要求。
配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。
电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。
交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的倍。
[T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。
铜母线一般应根据GB 及，选择采用TBY、TBR型扁铜线及TMY、TMR型铜母线。
对于A类和B类应采用双绞屏蔽电缆，A类中的通信线必要时可采用光纤。
[T]配电电缆宜用屏蔽电缆，以防止对外部的辐射干扰。
3．布线的基本要求电气设备的布线应符合设计规定的电路图及装置布线图要求。
4．电子装置的布线布线原则导线连接原则上应通过接头，视具体情况采用压接、焊接、插接、绕接等方式。
板工艺方式。
电子装置中使用的接头应符合TB/T 1507-93中第7章的要求。
插头及插座应符合TB/T1508－2005中条的规定。
线槽的出口边缘必须光滑，不得有尖角和毛刺。
电线绑扎及固定线卡或绑扎带应有足够的电气强度和机械强度。
[T]电源滤波器的进线宜单独走线，不宜与出线绑扎在一束中。
线号线号标记可采用下列形式之一：·线号的数字；·连接处的电气设备项目代号与端子代号的组合。
线号的标注为机械制图标注法，具体见TB/T 1508—5．E类、D类的布线安全措施电气设备外壳必须有良好的接地。
电气设备应具有GB 4208规定的IP 32级以上的防护等级。
带有插座输出的电路应有防止相关人员接近的安全保护措施。
对有大电容器的设备必须有在电容放完电后才允许接近的措施。
铜母线及其连接母线落料、钻孔和冲孔后，应去毛刺。
母线焊接处的焊缝必须牢固、均匀、无虚焊、裂纹、气泡和夹渣等现象。
母线和母线、母线和电器端子连接处应平整、密贴。
必要时可采用接合电阻等方法检查。
母线和母线间的电气间隙和爬电距离应符合TB/T 1508的规定。
连接应做到安全和接触可靠，在容易接触到雾滴的连接处，要有可靠的防水措施。
电线电缆的弯曲半径应满足以下要求且应圆滑过渡：·当电缆直径小于或等于10mm时，不小于电缆外径的2倍；·当电缆直径大于10mm 而小于20mm时，不小于电缆外径的4倍；·当电缆直径大于20mm时，不小于电缆外径的6倍。
电缆接头应按照TB/T 1507中～条的规定，根据电缆的截面选用。
布线原则E类电缆应远离A、B类电缆至少，离C类电缆，离D类电缆。
各类电缆应分束、分槽布线。
发热温度在100℃以内的发热器件，电线与之距离需＞20mm；发热温度在100～300℃的发热器件，电线与之距离需＞30mm；发热在300℃以上，如无隔热、防火措施者，电线与之距离需＞80mm；如有隔热、防火措施，则以实际可能的温度考虑。
达不到此距离时，允许穿瓷套来解决。
电缆布线经过设备柜体上金属隔板的孔应不影响柜体的强度。
穿入线管的高压电缆，外径面积之和不应超过线管内孔截面积的60%（一根电线的可以例外）高压电缆两端接线应采用接头压接（与接插件相连者除外），符合TB/T 1507中条的规定。
[T]干线与支线连接宜采用接线座，4mm2以下电线电缆可采用焊接形式。
每个螺栓接线座（端子）上接线数：用于供电连接时，不应超过2根；用于控制和接地连接时，不应超过4根。
≤16mm2的单芯或多芯电缆敷设在机车车辆上时，备用长度不宜太长，但在每一端留有的备用长度应允许进行至少3次的重新端接。
布线工艺两接线端子间电缆不允许剪接，电缆应在接线端子或电器接线处连接。
与接线端子相连的电线电缆，剥线长度按TB/T 1507—1993的规定，剥线时线芯不应有损伤、断股现象。
电线管、槽安装应牢固、电缆要用扎线带、线卡等以适当间隔可靠固定，防止振动造成损伤。
电缆绑扎应紧固整齐、横平竖直、外形美观。
—6．A、B类的布线A、B类布线除下面特殊要求外，其余可参照第4章电子装置的布线。
A类中通信线的选择2×双绞屏蔽电缆（带护套）1×2×＋1×三芯屏蔽电缆（带护套）其它通信线可根据频率来选择各种双绞屏蔽电缆或同轴电缆。
布线原则A、B类电缆至少离C类、离D类、离E类。
对于个别确有困难达到上述要求时，必须用普列卡钢质软管、金属管、线槽或其它措施加强屏蔽，隔离体要单独接地，接地线长度应小于1m。
[T]如果不同类的电缆发生交叉，电缆与电缆之间宜成直角。
A类线应尽量布置在单独的线槽或钢管内，它不得与60V以上的控制线敷设在同一管道内，钢管两端应接地。
通信线的弯曲半径不得小于5倍电缆外径。
通信线应采用压接工艺通过插头插座连接。
在两个插头（座）之间通信线必须连续，禁止任何中间的连接，以减少通信信号的损失。
通信线的最末两端应接端接器，其阻值必须与通信线的特性阻抗匹配。
WTB列车总线光纤布线光缆布放前，其两端应贴有标签，标明起始和终端位置，标签应书写清晰、端正和正确。
布放光缆应平直，不得产生扭绞、打圈现象，不应受到外力挤压和损伤。
布放中应手持电缆以免光纤受力。
光纤弯曲半径不小于100mm。
光纤的长度是预估的，对于长了的光纤，可在适当地方束起来，但要注意弯曲半径。
光纤的插头及星耦器，插件上的插座都有保护盖，以防光路污染。
连接时应取下保护盖，并保存好保护盖，以便以后拆卸时仍可以保护。
一、技术要求二、（一）、操作面板三、1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
四、3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
五、4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
六、5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
七、6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
八、7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
九、8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
十、9、操作台箱体结构、元件布置结构应便于维修及部件更换。
十一、10、可移动式操作台必须单独内置或外置软地线。
十二、11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
十三、（二）、控制柜十四、1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
十五、2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
十六、3、控制柜应装射照明灯。
十七、4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
十八、6、控制柜元件布置位置应预留10%以上位置。
十九、7、接线端子板的同一端子位置，最多接3根电线。
二十、8、接线端子板要预留10%以上备用端子。
二十一、9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
二十二、10、备用线应预留10%以上，并标有备用线号。
二十三、11、控制柜元件固定方式要合理，便于拆装；不允许采用螺丝、螺母穿孔固定方式。
二十四、12、电气配线应有标号，并与图纸一致。
标号要求为打印方式，长期使用不脱色，并能防水、防油。
另外，同一电线两端的标号必须相同，接到同一端子上的电线的标号相同。
二十五、13、控制柜的铁板厚度要保证强度,根据控制柜的大小,厚度要求不同。
但一般铁板厚度要大于。
二十六、14、控制柜的颜色为兰色或深灰色。
二十七、15、移动、运转装置的急停、安全装置等互锁信号，要求必须有继电器等硬件触点互锁，不能只有软件（PLC程序等）互锁。
二十八、16、电箱必须有可靠的接地。
二十九、17、电箱结构及四周空间大小要便于维修。
三十、18、对灰尘、水气、油污比较大的环境，箱体要有良好的密封设施。
三十一、19、强弱电要分开电箱配置；或左右配置，中间加隔离板。
三十二、20、超过1KVA的变压器要单独加屏蔽箱，箱体接地。
三十三、21、对包含电子系统大功率发热器件的电箱，应有空调或通风散热装置，并考虑防尘措施。
三十四、三十五、（三）、外围布线三十六、1、分立总电箱和机床的连线采用线槽或金属管连接，不得直接使用电缆。
三十七、2、所有电线连接必须通过端子板，不得有直接对接的接点。
三十八、3、电缆、蛇皮管等通过箱体处必须使用标准管接头，不得直接进出布线。
三十九、4、管路内非电缆穿线使用软线，不得小于1平方毫米。
四十、5、管路内部穿线必须保留10％以上备用线。
不足1根的至少要保留1根备用线。
四十一、6、管路端头、接口、线槽转角、端头等位置应适当防护，以免伤线。
四十二、7、交流线使用红色，直流线使用蓝色或绿色。
PLC输入输出线色应该区分开。
地线使用黑线或专用花皮地线。
四十三、8、设备线路移动部分比较长，和现场有干涉的要求采用吊环布线或坦克链。
四十四、9、邻近元件超过三个的位置，要就近采用分线盒布线，不得长距离分散走线。
