线材电测机实用操作手册
线材测试机作业指导书
线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。
本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。
二、设备概述线材测试机由控制台和测试台组成。
控制台包括电源开关、测试模式选择开关、屏幕显示屏等。
测试台上有测试针脚、测试夹具等元件。
三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。
2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。
3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。
4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。
5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。
6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。
四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。
线材测试机使用方法讲义
试条件，包含测试方式，断/短路电阻值，单边
灵敏度，导通阻抗，瞬间断/短路时间，分步切换 方式
6.高压测试条件输入（Hipot），即AC/DC 7.读取线材（Learn），档案存档（Save）
瞬间断/短路时间，分步切换方式，元件测试。
6.插线学习（Learn），观察单边灵敏度，取最大值 的80%设定单边灵敏度
7.读取线材（Learn），档案存档（Save）
测试条件输入
注意：单边测试时，导通值无法进行检测，需要关闭
观察单边灵敏度测试值
பைடு நூலகம்
更改单边灵敏度
谢谢
6.高压测试条件输入（Hipot），即AC/DC 7.进入系统（System）--“其他”选项中第11项：线材电容大
小更改为“0.5UF” 8.断/短路调节参数中“是否串接电容”—“是” 9.读取线材（Learn），在元器件区域输入电容点位及参数 10.读取线材（Learn），档案存档（Save）
测试条件输入
线材电测机 使用方法
制作：
测试机型号：CCL-W-1064
显示屏
数字键盘
参数调试区 辅助功能区
电源开关 耳麦接口 USB接口 电源插线 找点笔接口
牛角
依据厂内生产产品，结合测试机功能可分为 以下三种类型：
1.一般测试（不带电子元器件） 2.一般测试（带电子元器件） 3.单边测试
一般测试（不带电子元器件）
系统中更改电容参数
参数设置中更改“串接电容”
输入电子元器件点位和参数
注意事项：厂内使用电容无极性，测试时将电容极性关闭。
电线电缆测量仪器操作说明书
电线电缆测量仪器操作说明书操作说明书编号：2021-0011. 安全须知在使用电线电缆测量仪器之前，请务必仔细阅读并熟悉本操作说明书。
同时，为了确保操作安全，请注意以下事项：1.1 请使用专门供电线电缆测量使用的电源，确保电源电压稳定。
1.2 在操作之前，请确认设备的工作环境符合以下条件：- 温度范围：5℃ - 40℃- 相对湿度：不超过80%1.3 确保操作人员具备相关的技术知识和经验，并遵守操作规范。
1.4 在进行测量之前，请检查仪器的外观和连接是否正常，确保测量的准确性。
2. 仪器概述电线电缆测量仪器是一种用于测量电线电缆特性参数的设备，可以包括以下功能：- 电阻测量- 绝缘电阻测量- 电容测量- 介电强度测量具体的仪器配置和使用方法请参阅下面的操作指南。
3. 仪器配置电线电缆测量仪器包括以下主要组件：3.1 仪器主机：用于控制和显示测量结果。
3.2 测量夹具：用于夹住被测电线或电缆，建立测量电路。
3.3 连接线：用于连接测量夹具和仪器主机。
4. 操作指南在测量电线电缆之前，请按照以下步骤进行操作：4.1 准备工作a) 将仪器主机连接上电源，并确保电源电压符合要求。
b) 确保仪器主机的电源开关处于关闭状态。
4.2 连接测量夹具a) 将测量夹具的夹口打开。
b) 将被测电线或电缆放入测量夹具的夹口中，并轻轻按紧。
c) 确保夹具与电线电缆之间没有松动的连接。
4.3 连接仪器主机a) 通过连接线将测量夹具与仪器主机相连接。
b) 确保连接线的接口稳固，避免产生干扰。
4.4 打开仪器主机a) 将主机的电源开关打开。
b) 按照主机上的显示屏上的指示进行操作。
4.5 进行测量a) 根据需要选择合适的测量模式。
b) 按下测量按钮，开始进行测量。
c) 等待测量结果的显示，记录并分析结果。
4.6 关闭仪器主机a) 测量完成后，将主机的电源开关关闭。
5. 故障排除如果在使用电线电缆测量仪器的过程中遇到故障，请参考以下内容进行排除：5.1 仪器不能正常启动检查电源连接是否松动，确保电源供应稳定，并重启仪器主机。

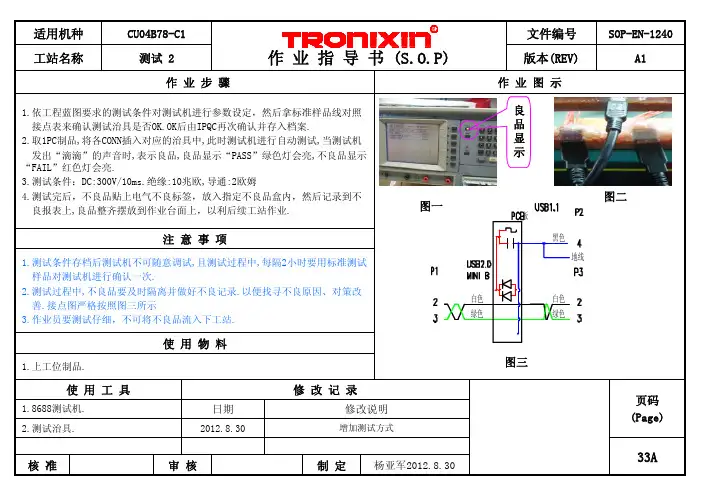

线材电测测试SOP2
页码(Page)
33A
修改记录
增加测试方式
2012.8.30
2.测试治具.
杨亚军2012.8.30
制定
审核核准修改说明
日期
1.8688测试机.使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.接点图严格按照图三所示
3.作业员要测试仔细，不可将不良品流入下工站.
注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:300V/10ms.绝缘:10兆欧,导通:2欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.
作业图示作业步骤
A1
版本(REV)
测试2
工站名称
SOP-EN-1240
文件编号作业指导书(S.O.P)
CU04B78-C1适用机种图一
良品显示
图二
图三
绿色
白色地线
板
绿色
白色黑色。

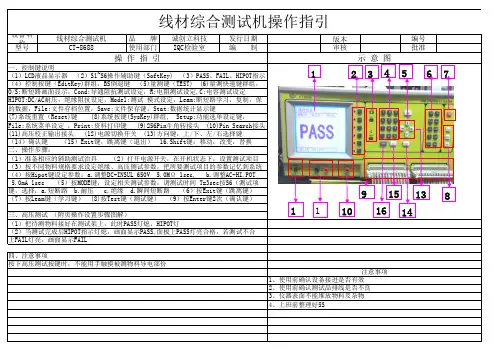

线材综合测试机操作指引
设备名称品 牌发行日期版本编号型号使用部门编 制审核批准File:系统菜单设定 ，Print:资料打印键 (9)256Pin牛角转接头 (10)Pin Search接头操 作 指 引示 意 图一、控制键说明（1）LCD液晶显示器 （2）S1~S6操作辅助键（SoftKey) （3）PASS、FAIL、HIPOT指示（4）控制按键（EditKey)群组，BS倒退键 （5)量测键（TEST) (6)量测快速键群组，O/S:断短路画面显示，Cond:导通阻抗测试设定，R:电阻测试设定,C:电容测试设定HIPOT:DC/AC耐压，绝缘阻抗设定，Model:测试 模式设定，Leam:断短路学习，复制，保的数据，File:文件存档位置，Save:文件保存键，Stat:数据统计显示键(7)系统重置（Reset)键 (8)系统按键(SysKey)群组, Setup:功能选单设定键，键，选择：a.短断路 b.耐压 c.绝缘 d.瞬间短断路 （6）按Exit键（跳离键）（7）按Leam键（学习键） (8)按Test键（测试键） （9）按Enter键2次（确认键）三、高压测试 （附页操作设置步骤图解）（14）确认键 （15）Exit键，跳离键（退出） 16.Shift键：移动，改变，替换（1）把待测物料接好在测试架上，此时PASS灯熄，HIPOT灯(11)高压校正输出接头 (12)电源切换开关 (13)方向键，上/下、左/右选择键二、操作步骤：（1）准备相应的辅助测试治具 （2）打开电源开关，在开机状态下，设置测试项目（3）按不同物料规格要求设定绝缘、高压侧试参数，把所要测试项目的参数记忆到系统（4）按Hipot键设定参数：a.调整DC-INSUL 650V 5.0MΩ 1sec, b.调整AC-HI.POT 5.0mA 1sec （5）按MODE键，设定相关测试参数，调测试时间 T=3sec按S6（测试项线材综合测试机CT-8688按下高压测试按键时，不能用手触摸被测物料导电部份（2）当测试完成后HIPOT指示灯熄，画面显示PASS,面板上PASS灯亮合格，若测试不合上FAIL灯亮，画面显示FAIL四、注意事项注意事项1、使用前确认设备接进是否有效2、使用前确认测试品排线是否不良3、仪器表面不能堆放物料及杂物4、上班前整理好5S线材综合测试机操作指引诚创立科技IQC检验室112643571109161513148。
线材测试机基本操作说明书（培训资料）
线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。
二．测试机型号：目前公司测试机的型号为益和8681及8683型。
三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。
2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。
b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。
d．为确保测试资料的准确度，测试治具焊接要求为满PIN。
e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。
f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。
2．间距为2.54不同PIN位的IDC及牛角头。
3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。
4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。
5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。
6．所有测试参数设定必须符合工程图纸或作业指导书要求。
7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。
四．各功能健操作说明：1．读线健（READ）：读取资料使用。
2．上下箭头健：资料查找与设定参数选择。
3．导通健（COND）：设定导通阻抗值。
4．绝缘健：设定绝缘阻抗值。
5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。
6．音量健：设定测试音量大小。
7．标准参数（MODE）：标准参数设置。
8．测试键（TEST）：当测试参数设置好后，按此键进行测试。
8730精密线材测试机中文使用手册 (2)
II.2.E 顯示及列印測試資料 .....................................................................................................................17
II.2.F 自動列印測試資料 .........................................................................................................................17
`
Universal Cable/Harness Tester 精密線材測試機 8730
操作手冊
FEB 2012
8730 使用手冊
CHAPTER I 一般說明 ...........................................................................................................................1 I.1 包裝與配備 .......................................................................................................................................1 I.2 本使用手冊用字與符號說明 ...........................................................................................................1 I.3 測試機之基本操作 ...........................................................................................................................2 I.4 各部位名稱 .......................................................................................................................................3 I.4.A 前面板(請參考下圖).........................................................................................................................3 I.4.B 背面板(請參考下圖).........................................................................................................................4 I.5 功能方塊圖 .......................................................................................................................................5 I.6 安裝 ...................................................................................................................................................6 I.7 按鍵使用說明 ...................................................................................................................................6 I.7.A 系統(SYSKEY)按鍵群組 ..................................................................................................................6 I.7.B 量測快速鍵(FASTKEY)按鍵群組....................................................................................................7 I.7.C 控制按鍵(EDITKEY)群組 ................................................................................................................7 I.7.D [ENTER] 確認鍵.............................................................................................................................7 I.7.E [TEST] 開始量測鍵........................................................................................................................7 I.7.F 操作輔助鍵(SOFTKEY)群組............................................................................................................7 I.7.G [RESET] 系統重置鍵，相當於暖開機(WARM START)..............................................................7 CHAPTER II 功能設定與分析模式 ...................................................................................................8 II.1 系統主功能 (FUNCTION)................................................................................................................8 II.1.A 系統自我測試 ...................................................................................................................................9 II.1.B 機台版本資訊 ...................................................................................................................................9 II.1.C 設定系統時間 .................................................................................................................................10
线材综合测试仪操作指引
线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。
三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。
3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。
4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。
4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称版本
(精密线材)电测机操作指导书A/1
生效日期2020年4月22日页码Page 3 of 6
1.目的
依据此规范进行合理、科学的检验,保证产品符合客户品质要求。
2.适用范围
本公司所有数据线,充电线类产品均适用之。
3.主要职责
测试员: 负责对全厂线材类产品测试及判定,并记录。
组长：负责对测试员测试的监督及确认。
Q E: 负责对检验治具、设备的调校。
品质主管：负责对本规范的制定、及修正。
4．定义：（无）
5.工作程序
5.1测试工具：
测试治具
5.2主要测试参数标准：
a. 电源电压：220V±10% 50Hz,通常仪器测试规格:绝缘5MΩ,电压300VDC.
b. 依《检验规范》
c. 产品《工程图》
5.3操作步骤：
a.开机时,喇叭响一声,测试机进入待机状态,LCD显示：【 HR--3800 V3.1 】【 Continuity Tester 】;
此时机器进行自我测试,如果测试正常,则LCD显示⑹【 Avaliable Cards:1 】【 **Self Test OK ** 】;
若自我测试时发现错误，LCD显示:【 Avaliable Cards:0 】【 Self Test Error 】;此时需通知相关人员进行或厂商调试。
1 2
b.开机后,点击ENTER进入设定界面,进入①:测试模式设定,短断路设定,导通电阻设定,被动元
文件名称
版本
(精密线材)电测机操作指导书
A/1
生效日期
2020年4月22日
页 码
Page 4 of 6
件设定,高压条件设定,测试项目设定等.另外点击面板上的PARA 键也可进入②测试模式设定,此时可对 自动测试 或 测试次数 进行设定.
c.在开机后界面点击FILE,可进入③④:如果样品名称或路径不符合你的试品,但你的试品在选项中,则点击上下左右方向键选中,再按面板上的ENTER 确认即可.如下图:点击面板上的FILE 键名时,进入,样品程序选定,按右边面板上黑色键即可保存.
例如,你要测试的试品为1256C,如果当前默认选项为此样品,则直接在面板上点击ENTER 确认即可,如果没有,则退出,点击LEARN 进入,然后将样品插入连接器端口,点击面板上的TEST 测试键或输入新样品名,点击ENTER 确认即可,此时将试品插入,然后进行测试:点对点,数据储存(确认10PIN 对 NET5,或8PIN 对NET4).即可测试了.如果你的试品在样品路径或程序中没有,则在开机界面点击LEARN,然后插好试品,点击TEST 测试,再填好名称或编码按ENTER 确认保存即可.在填入字母或数字时,可通过方向键移位(或通过速度快慢转换字母或数字输入).
如果测试夹具或连接端口有变动,则如⑤,点击开机界面,FUNC 键名,则出现输入点位寻找的菜单选项.试品插好后,点击ENTER 即可寻找.
单词:cable stat file para,open,short,shift,learn,print,enter,sys,exit,enter 等单词.依次分别为:线材,开始,文件夹,参数,开路,短路,转换,学习,打印,进入或确认,退出,进入
5
6
3
4
文件名称
版本
(精密线材)电测机操作指导书
A/1
生效日期
2020年4月22日
页 码
Page 5 of 6
点击SYS 为系统状态,如图⑨.
c.把所要测试的治具插好,拿一条标准产品插入治具内,按"5"键两下,机器进行读取相应的数据,并进入设置状态,看LCD 显示的项目按上下左右箭头键进行设置,并参照相应的作业指导书。
按5键(快捷键)后则进行⑦设置状态.按FUNC 键则进行⑤:
d.按RESET 回车到自检后的状态,再按"TEST"键两下,测试机进入正常测试状态。
将试品正常接入后,按TEST,若测试OK,喇叭发出一声响,LED 亮绿灯,LCD 显示"PASS";若测试错误,LED 亮红
e.如果测试产品与前一次的不同,则按FILE,重新选择样品程序.并按"COUNT"清零键,选择
10
9
7
8
11 12。
