电致伸缩效应与压电效应的区别
电致、磁致伸缩材料功能及应用
二谈电致、磁致伸缩材料功能及应用一、电致伸缩材料在外电场作用下电介质所产生的与场强二次方成正比的应变，称为电致伸缩。
这种效应是由电场中电介质的极化所引起，并可以发生在所有的电介质中。
其特征是应变的正负与外电场方向无关。
在压电体中（见压电性），外电场还可以引起另一种类型的应变；其大小与场强成比例，当外场反向时应变正负亦反号。
后者是压电效应的逆效应，不是电致伸缩。
外电场所引起的压电体的总应变为逆压电效应与电致伸缩效应之和。
对于非压电体，外电场只引起电致伸缩应变。
电介质在电场作用下发生弹性形变的现象。
是压电效应的逆效应。
因电介质分子在电场中发生极化，沿电场方向排列的分子相互吸引而引起。
当场强大小发生周期性变化时，能引起材料沿电场方向发生振动。
若在电介质材料(如钛酸钡等)两端所加交变电压的频率与材料的固有频率相同时，材料将发生共振。
（1）电致伸缩效应与压电效应电致伸缩效应也是一种基本的机—电耦合效应，但是对它的实研究开展得较迟，因为电致伸缩是个二次效应，通常由其产生的形变非常小，给实验带来了困难，因此人们对它不太熟悉。
众所周知，电介质晶体在外电场作用下应变与电场的一般关系式=⋅+⋅⋅式中，第一项表示逆压电效应;d为压电系为: S d E M E E数，第二项表示电致伸缩效应;M为电极伸缩系数，它是由电场诱导极化而引起的形变与电场平方成正比。
逆压电效应仅在无对称中心晶体中才有;而电致伸缩效应则为所有电介质晶体都有，不过一般说来它是很微弱的。
压电单晶如石英、罗息盐等它们的压电系数比电致伸缩系数大几个数量级，结果在低于IMV/m的电场作用下只看到第一项的作用，即表现为压电效应。
在一般铁电陶瓷中，电致伸缩系数比压电系数大，在没有极化前虽然单个晶粒具有自发极化但它们总体不表现净的压电性。
在极化过程中净的极化强度被冻结(即剩余极化)并产生一个很强的内电场，如BaTIO。
陶瓷净的剩余极化产生一个27MV/m的内电场，这样高的内电场起了电致伸缩效应的偏压作用，因此极化后陶瓷在弱外电场作用下产生宏观线性压电效应。
压电材料分类和电致伸缩性质讲解
•
（7.9） d S T 2 G 2 X ,Ed T T 2 G X i EX i T 2 G E m XE m
• 引入
• （7.10） X i2 G EmTE m 2 G XiT E xm i T ,X DXmi
T ,E
dmTi
E m 2 G T X T 2 G E m X D T m X ,E E S m T ,X p m X
电场附近作泰勒展开，取近似只保留一次项
•
xi x T i X,EdT X xij T,EXj E xm i T,XE m
（7.4）
• •
D m D T m X,EdT D X m i T,EX i D E m n T,XE n
（7.5）
•
dS T S X,EdT X Si T,EX i E S m T,XE m（7.6）
• 虽然电致伸缩效应通常很弱，但在某些铁电体中 稍高于居里点时却相当强，而且铁电相压电常量 与电致伸缩系数有关，因此，研究电致伸缩也有 实用和理论两方面的意义。
§ 7．1 压电效应
7.1.1 线性状态方程和线性响应系数 • 处理电介质平衡性质的基本理论是线性
理论。该理论成立的条件是系统的状态 相对其初始态的偏离较小，在特征函数 对独立变量的展开式中可忽略二次以上 的高次项，而在热力学量对独立变量的 展开式中可以只取线性项。
• 考虑以温度T、应力X和电场E为独立变量时，相应 特征函数为吉布斯自由能G。
• 假设温度、应力和电场分别发生小变化dT、dX和
dE，且初始态应力和电场为零，故dX=X，dE＝E。
这些变化足够小时，可用泰勒级数展开G，只取到
二次项
G
G0
G T
dT
G X i
压电效应及其原理
压电效应及其原理压电效应:某些电介质在沿一定方向上受到外力的作用而变形时,其内部会产生极化现象,同时在它的两个相对表面上出现正负相反的电荷。
当外力去掉后,它又会恢复到不带电的状态,这种现象称为正压电效应。
当作用力的方向改变时,电荷的极性也随之改变。
相反,当在电介质的极化方向上施加电场,这些电介质也会发生变形,电场去掉后,电介质的变形随之消失,这种现象称为逆压电效应,或称为电致伸缩现象。
依据电介质压电效应研制的一类传感器称为为压电传感器。
压电效应可分为正压电效应与逆压电效应。
正压电效应就是指:当晶体受到某固定方向外力的作用时,内部就产生电极化现象,同时在某两个表面上产生符号相反的电荷;当外力撤去后,晶体又恢复到不带电的状态;当外力作用方向改变时,电荷的极性也随之改变;晶体受力所产生的电荷量与外力的大小成正比。
压电式传感器大多就是利用正压电效应制成的。
逆压电效应就是指对晶体施加交变电场引起晶体机械变形的现象。
用逆压电效应制造的变送器可用于电声与超声工程。
压电敏感元件的受力变形有厚度变形型、长度变形型、体积变形型、厚度切变型、平面切变型5种基本形式。
压电晶体就是各向异性的,并非所有晶体都能在这5种状态下产生压电效应。
例如石英晶体就没有体积变形压电效应,但具有良好的厚度变形与长度变形压电效应。
两种压电效应的关系可以证明,正压电效应与逆压电效应中的系数就是相等的,且具有正压电效的材料必然具有逆压电效应。
依据电介质压电效应研制的一类传感器称为为压电传感器。
这里再介绍一下电致伸缩效应。
电致伸缩效应,即电介质在电场的作用下,由于感应极化作用而产生应变,应变大小与电场平方成正比,与电场方向无关。
压电效应仅存在于无对称中心的晶体中。
而电致伸缩效应对所有的电介质均存在,不论就是非晶体物质,还就是晶体物质,不论就是中心对称性的晶体,还就是极性晶体。
原理压电效应的原理就是,如果对压电材料施加压力,它便会产生电位差(称之为正压电效应),反之施加电压,则产生机械应力(称为逆压电效应)。
电致伸缩和磁致伸缩
电致伸缩和磁致伸缩一、电致伸缩技术电致伸缩是一种通过施加电场来实现材料伸缩变形的技术。
它基于智能材料的电致变形效应，根据不同的电场强度和极性来调控材料的伸缩行为。
常见的电致伸缩材料包括压电材料、电致伸缩液晶和电致伸缩高分子等。
1.1 压电材料压电材料是最早被发现具有电致变形效应的材料之一，具有压电效应的材料在施加电场后会发生形变。
这种形变可以是线性的、非线性的或者是复合的，取决于材料的结构和电场的作用方式。
压电材料被广泛应用于超声波换能器、声波滤波器和伺服阀等领域。
1.2 电致伸缩液晶电致伸缩液晶是一种利用电场调控液晶分子排列以实现材料伸缩变形的技术。
通过改变电场的强度和方向，可以实现液晶分子的有序排列或者无序排列，从而引起液晶体的伸缩变形。
电致伸缩液晶在显示技术、光学调制和光学变焦等领域有着广泛的应用。
1.3 电致伸缩高分子电致伸缩高分子是一种能够在电场作用下实现形变的聚合物材料。
通过在高分子链上引入电活性基团或者电荷基团，可以实现高分子材料的电致变形。
电致伸缩高分子被广泛应用于人工肌肉、可穿戴设备和智能结构等领域。
二、磁致伸缩技术磁致伸缩是一种利用磁场来实现材料伸缩变形的技术。
它基于智能材料的磁致变形效应，根据不同的磁场强度和方向来控制材料的伸缩行为。
常见的磁致伸缩材料包括磁形记忆合金、磁流变流体和磁致伸缩复合材料等。
2.1 磁形记忆合金磁形记忆合金是一种具有磁致变形效应的智能材料，能够在磁场的作用下发生形变。
磁形记忆合金通常由镍、钴和铁等元素组成，在不同的磁场强度和方向下会产生不同的形变效应。
磁形记忆合金在医疗器械、航空航天和汽车工程等领域有着广泛的应用。
2.2 磁流变流体磁流变流体是一种能够在磁场的作用下改变流变性质的智能材料，通常由磁性粒子和悬浮介质组成。
通过改变磁场的强度和方向，可以调节磁流变流体的粘度和流动性，从而实现材料的伸缩变形。
磁流变流体被广泛应用于减震器、密封件和振动控制系统等领域。
电致伸缩效应与压电效应的区别

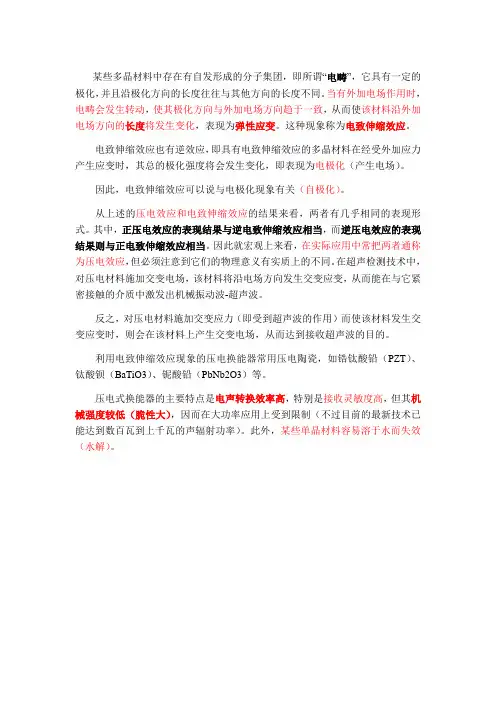

某些多晶材料中存在有自发形成的分子集团，即所谓“电畴”，它具有一定的极化，并且沿极化方向的长度往往与其他方向的长度不同。
当有外加电场作用时，电畴会发生转动，使其极化方向与外加电场方向趋于一致，从而使该材料沿外加电场方向的长度将发生变化，表现为弹性应变。
这种现象称为电致伸缩效应。
电致伸缩效应也有逆效应，即具有电致伸缩效应的多晶材料在经受外加应力产生应变时，其总的极化强度将会发生变化，即表现为电极化（产生电场）。
因此，电致伸缩效应可以说与电极化现象有关（自极化）。
从上述的压电效应和电致伸缩效应的结果来看，两者有几乎相同的表现形式。
其中，正压电效应的表现结果与逆电致伸缩效应相当，而逆压电效应的表现结果则与正电致伸缩效应相当。
因此就宏观上来看，在实际应用中常把两者通称为压电效应，但必须注意到它们的物理意义有实质上的不同。
在超声检测技术中，对压电材料施加交变电场，该材料将沿电场方向发生交变应变，从而能在与它紧密接触的介质中激发出机械振动波-超声波。
反之，对压电材料施加交变应力（即受到超声波的作用）而使该材料发生交变应变时，则会在该材料上产生交变电场，从而达到接收超声波的目的。
利用电致伸缩效应现象的压电换能器常用压电陶瓷，如锆钛酸铅（PZT）、钛酸钡（BaTiO3）、铌酸铅（PbNb2O3）等。
压电式换能器的主要特点是电声转换效率高，特别是接收灵敏度高，但其机械强度较低（脆性大），因而在大功率应用上受到限制（不过目前的最新技术已能达到数百瓦到上千瓦的声辐射功率）。
此外，某些单晶材料容易溶于水而失效（水解）。
电致伸缩相关资料
电致伸缩相关资料电致伸缩原理任何电介质在外电场E的作用下都会出现应力,这种应力的大小与E的二次项成线性关系,这种效应被称为电致伸缩(electrostriction)效应,这一比例于电场二次项的应力将使电介质产生相应的应变,称为电致伸缩应变。
性质电致伸缩应变是由电场中电介质的极化所引起,发生在所有的电介质中,其特征是应变的正负与外电场方向无关。
电致伸缩效应的优点在于它的电场--应变关系非常稳定,不会随时间以及电场的反复循环而发生变化。
一般认为,引起电场—应变关系的因素有两个电致伸缩效应,由它引起的应变可以理解为因极化度的改变而相应发生的应变应力,由它引起的应变与物质的介电性能和弹性有关。
发展现状目前研究较多的电致伸缩材料主要有两种：电致伸缩陶瓷和聚氨酯。
电致伸缩陶瓷：自 1980 年以来美国宾夕法尼亚大学的 L. E. Cross 和日本东京工业大学的内野研二等人合作研究陆续发表了几篇 PMN-PT 体系的电致伸缩效应的论文，认为这种新的 PMN 体系陶瓷材料具有较大的电致伸缩效应，可作为一种优良的换能器材料，为此不仅获得了美国海军的大量自助而且也使电致伸缩效应获得到了广泛关注。
大量的研究表明，弛豫铁电体具有良好的电致伸缩性能，而且其滞后，回零性和重复性好，因此其在微位移器等诸多方面有着广阔的应用前景。
但是对电致伸缩材料的研究一开始只是停留在含铅体系上，经过各方的研究探索开发了诸多具有良好综合性能的电致伸缩材料，而从近几年国际上环保意识的增强，开始对有毒含铅材料进行限制，无铅弛豫电致伸缩材料逐渐开始成为人们的研究重点。
比如钛酸钡钙基无铅铁电陶瓷（哈尔滨工业大学，李彩霞，《钛酸钡钙基无铅铁电陶瓷的压电性和多铁性研究》，2014）。
E. Burcsu曾报道钛酸钡单晶的电致伸缩性能，在20k V/cm 的电场下能获得的最大应变为 0.8%。
研究开发性能较好的无铅电致伸缩材料不仅具有一定的理论意义，而且对于工程应用来说也具有不可估量的实用价值。
传感器中的各种效应
传感器中的各种效应1、霍尔效应:一块长为L，宽为D的半导体薄片置于磁感应强度为B的磁场（磁场方向垂直于薄片）中，当有电流I流过时，在垂直于电流和磁场的方向上产生电动势的现象。
2、热电效应：当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。
3、压电效应:一些离子型晶体的电介质，当沿着一定方向施加机械力作用而产生变形时，就会引起它内部正负电荷中心相对位移产生电的极化，从而导致其两个相对表面（极化面）上出现符号相反的电荷的现象。
正压电效应：当作用方向改变时，电荷的极化也随之改变。
机械能转换为电能的现象。
逆压电效应：当在电介质方向施加磁场时，这些电介质产生几何变形的现象。
又叫“电致伸缩效应”。
4、应变效应：导体或半导体材料在外力作用下产生机械变形时，其电阻值发生相应变化的现象。
5、压阻效应：半导体材料在受外力作用下，电阻率产生变化的现象。
6、光电效应：光照射在物体上可以看成一连串的具有能量的粒子轰击在物体上，这时物体吸收了光子能量后将引起电效应。
这种因为吸收了光能后转换为该物体中某些电子的能量而产生电效应的现象。
外光电效应：在光的照射下，使电子逸出物体表面而产生光电子发射的现象。
内光电效应：在光线作用下，物体的导电性能发生变化，引起电阻率或电导率改变的现象。
又叫光电导效应。
阻挡层光电效应：在光线作用下，物体产生一定电动势的现象。
7、磁阻效应：运动的载流子受到洛伦兹力的作用而发生偏转，载流子散射几率增大，迁移下降，电阻增加的现象。
8、应变片温度效应：由温度变化引起应变计输出变化的现象。
9、电涡流效应：块状金属导体置于变化的磁场中或在磁场中切割磁力线运动时，到体内将产生漩涡状的感应电流的现象。
10、热释电效应：当温度发生变化时，由于晶体的热膨胀和热震动状态发生变化，从而使自发极化发生变化，在晶体表面产生电荷并表现出极化的现象。
11、磁致伸缩效应：当铁磁体在被外磁场磁化时，其体积和长度将发生变化的现象。
压电陶瓷电致伸缩
压电陶瓷电致伸缩是指当施加电场或电压时，压电陶瓷材料会发生形变的现象。
压电陶瓷材料具有压电效应，即当施加力或压力时会产生电荷分离，从而产生电势差。
而当施加电场或电压时，压电陶瓷材料会发生倒压电效应，即会发生形变。
压电陶瓷电致伸缩应用广泛，主要用于驱动器件和传感器。
在驱动器件方面，压电陶瓷电致伸缩可用于制造压电振荡器、压电超声波发生器、压电陶瓷电机等。
在传感器方面，压电陶瓷电致伸缩可用于制造压力传感器、加速度传感器、位移传感器等。
压电陶瓷电致伸缩具有快速响应、高精度、稳定性好等优点，因此在工业、医疗、军事等领域有广泛的应用。
例如，在精密仪器中，压电陶瓷电致伸缩可用于实现微米级的位移调节；在医疗设备中，压电陶瓷电致伸缩可用于实现高精度的药液输送；在军事领域，压电陶瓷电致伸缩可用于制造精确控制的光学设备等。
总之，压电陶瓷电致伸缩是一种重要的功能材料，它的应用领域广泛，对于推动科技进步和促进社会发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某些多晶材料中存在有自发形成的分子集团，即所谓“电畴”，它具有一定的极化，并且沿极化方向的长度往往与其他方向的长度不同。
当有外加电场作用时，电畴会发生转动，使其极化方向与外加电场方向趋于一致，从而使该材料沿外加电场方向的长度将发生变化，表现为弹性应变。
这种现象称为电致伸缩效应。
电致伸缩效应也有逆效应，即具有电致伸缩效应的多晶材料在经受外加应力产生应变时，其总的极化强度将会发生变化，即表现为电极化（产生电场）。
因此，电致伸缩效应可以说与电极化现象有关（自极化）。
从上述的压电效应和电致伸缩效应的结果来看，两者有几乎相同的表现形式。
其中，正压电效应的表现结果与逆电致伸缩效应相当，而逆压电效应的表现结果则与正电致伸缩效应相当。
因此就宏观上来看，在实际应用中常把两者通称为压电效应，但必须注意到它们的物理意义有实质上的不同。
在超声检测技术中，对压电材料施加交变电场，该材料将沿电场方向发生交变应变，从而能在与它紧密接触的介质中激发出机械振动波-超声波。
反之，对压电材料施加交变应力（即受到超声波的作用）而使该材料发生交变应变时，则会在该材料上产生交变电场，从而达到接收超声波的目的。
利用电致伸缩效应现象的压电换能器常用压电陶瓷，如锆钛酸铅（PZT）、钛酸钡（BaTiO3）、铌酸铅（PbNb2O3）等。
压电式换能器的主要特点是电声转换效率高，特别是接收灵敏度高，但其机械强度较低（脆性大），因而在大功率应用上受到限制（不过目前的最新技术已能达到数百瓦到上千瓦的声辐射功率）。
此外，某些单晶材料容易溶于水而失效（水解）。
