常见电压比较器分析比较
常用的电压比较器
常用的电压比较器电压比较器是一种常用的电子元件，用于将输入的电压与参考电压进行比较，并输出相应的逻辑信号。
在实际电路中，电压比较器的使用场景非常广泛，例如用于电源监测、电压检测、电压自动调节等。
本文将介绍常用的电压比较器及其相关参考内容。
1. 常用电压比较器的种类常用的电压比较器有很多种类，常见的有以下几种：1) 开环比较器：是一种基本的电压比较器，具有高增益和高速度，可以将输入电压的随时间变化情况通过比较转换为输出信号。
常见的开环比较器有LM311、LM339等。
2) 窗口比较器：是一种特殊的电压比较器，具有两个参考电压，当输入电压位于两个参考电压之间时，输出为高电平；否则输出为低电平。
常见的窗口比较器有LM393、LM2903等。
3) 差分比较器：是一种用于比较两个输入电压之间差异的电压比较器，常用于模拟信号处理中。
常见的差分比较器有LM311、AD820等。
2. 电压比较器的输入电压范围和功耗不同的电压比较器具有不同的输入电压范围和功耗。
一般来说，输入电压范围是指比较器能够正常工作的输入电压范围，超出该范围的输入电压可能会引起比较器的不确定性。
而功耗则与比较器的工作电流有关，功耗较低的比较器可以减小电路的能耗。
在选择比较器时，应根据具体应用需求选择合适的输入电压范围和功耗。
3. 电压比较器的输出特性电压比较器的输出特性是指输出信号的电平和响应时间等。
常见的输出电平有两种：开漏输出和推挽输出。
开漏输出一般用于需要驱动外部负载的场合，而推挽输出则可以直接驱动数字电路。
响应时间是指比较器从接收输入信号到输出信号变化所需的时间，一般来说，响应时间越短越好，可以提高比较器的响应速度。
4. 电压比较器的应用场景电压比较器在实际应用中非常广泛，常见的应用场景有以下几种：1) 电源监测：用于检测电源电压是否在正常范围内，当电源电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行报警或保护。
2) 电压检测：用于检测电路中的电压是否满足要求，当电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行控制或调节。
常用的电压比较器
常用的电压比较器电压比较器是电子电路中常见的一种器件或电路，通常用于比较两个电压的大小，然后输出高电平或低电平来实现对信号的控制。
在电子电路设计中，电压比较器是十分常用的电路之一，因此，本文将介绍一些常用的电压比较器。
1. LM311电压比较器LM311是一种具有高速、精度和灵敏度的电压比较器，常用于电子控制和测量系统中。
它操作电源范围广，具有高电阻输入和输出，且能够在广泛的温度范围内操作。
另外，LM311还具有可调的电压比较器和滞回比较器的特性，使其更加灵活和多功能。
2. LM339电压比较器LM339是一种低功耗、低电压操作和高精度的电压比较器。
它具有四个独立的比较器，每个比较器都有一个开放式输出引脚和一个输入电平偏置器。
LM339的功耗非常低，故它在开启多个输出时也不会对电路产生太大的负担。
3. LM393电压比较器LM393是一种专为简单应用设计的低功耗、电压操作和高精度的电压比较器。
它具有两个独立的高增益、低偏移电压比较器，具有不需要外部元件的开环电路输入抗性。
它还具有多种工作电压和温度范围，适用于多种不同的应用场合。
4. UA741电压比较器UA741是一种原始的集成电路，它是很多电路中常见的基本电压比较器模块。
它具有高增益、宽电压范围和大电流能力，因此，在许多不同应用场合中都有广泛的应用。
总的来说，以上四种电压比较器都有各自的特点和应用场合，它们都是电子电路设计中常见的器件或电路。
电压比较器在电压判断、判断两个电路是否相等等方面有广泛的应用，但需要特别注意的是在实际应用中，也需要使用外部元件来进行稳定性校正，这种校正可以提高电路的稳定性、精度和性能。
电压比较器实验报告
电压比较器实验报告电压比较器实验报告引言：电压比较器是一种常见的电子元件，用于比较两个电压信号的大小，并输出相应的逻辑电平。
在本次实验中，我们将学习并掌握电压比较器的基本原理、工作方式以及应用。
一、实验目的本次实验的目的是通过实际操作，深入了解电压比较器的工作原理，掌握其在电路中的应用。
二、实验原理1. 电压比较器的基本原理电压比较器是一种电子元件，用于比较两个电压信号的大小。
它通常由一个差分放大器和一个输出级组成。
差分放大器负责放大输入信号，并将放大后的信号与参考电压进行比较，然后输出相应的逻辑电平。
2. 电压比较器的工作方式电压比较器的工作方式可以分为两种：开环比较器和闭环比较器。
开环比较器的输出直接由差分放大器输出，其输出电平取决于输入电压与参考电压的大小关系。
闭环比较器在开环比较器的基础上加入反馈电路，通过反馈调节放大器的增益，使输出电平更稳定。
三、实验步骤1. 搭建电压比较器电路根据实验要求，选择合适的电压比较器芯片，并根据其引脚连接图搭建电路。
注意正确连接电源和地线，以及输入和输出信号的接入。
2. 调节参考电压使用可调电阻或电位器，调节参考电压的大小。
可以通过示波器观察到参考电压与输入信号的关系。
3. 测试输入信号使用信号发生器产生不同幅值和频率的输入信号，并接入电压比较器。
观察输出信号的变化，并记录实验数据。
四、实验结果与分析根据实验数据，我们可以观察到电压比较器在不同输入信号下的输出情况。
当输入信号大于参考电压时，输出为高电平；当输入信号小于参考电压时，输出为低电平。
这验证了电压比较器的工作原理。
此外，我们还可以通过改变参考电压的大小，观察输出信号的变化。
当参考电压增大时，输出信号的高电平部分会变得更长，低电平部分则会变得更短。
反之，当参考电压减小时，输出信号的高低电平部分相应变化。
五、实验总结通过本次实验，我们深入了解了电压比较器的基本原理、工作方式以及应用。
电压比较器在电子电路中有广泛的应用，如电压检测、开关控制等。

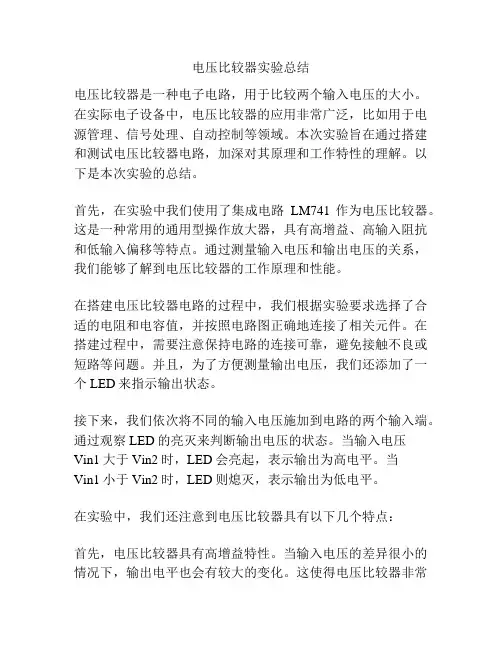

电压比较器实验总结
电压比较器实验总结电压比较器是一种电子电路，用于比较两个输入电压的大小。
在实际电子设备中，电压比较器的应用非常广泛，比如用于电源管理、信号处理、自动控制等领域。
本次实验旨在通过搭建和测试电压比较器电路，加深对其原理和工作特性的理解。
以下是本次实验的总结。
首先，在实验中我们使用了集成电路LM741作为电压比较器。
这是一种常用的通用型操作放大器，具有高增益、高输入阻抗和低输入偏移等特点。
通过测量输入电压和输出电压的关系，我们能够了解到电压比较器的工作原理和性能。
在搭建电压比较器电路的过程中，我们根据实验要求选择了合适的电阻和电容值，并按照电路图正确地连接了相关元件。
在搭建过程中，需要注意保持电路的连接可靠，避免接触不良或短路等问题。
并且，为了方便测量输出电压，我们还添加了一个LED来指示输出状态。
接下来，我们依次将不同的输入电压施加到电路的两个输入端。
通过观察LED的亮灭来判断输出电压的状态。
当输入电压Vin1大于Vin2时，LED会亮起，表示输出为高电平。
当Vin1小于Vin2时，LED则熄灭，表示输出为低电平。
在实验中，我们还注意到电压比较器具有以下几个特点：首先，电压比较器具有高增益特性。
当输入电压的差异很小的情况下，输出电平也会有较大的变化。
这使得电压比较器非常适合用于微小信号的检测和处理。
其次，电压比较器具有高输出驱动能力。
在实验中我们观察到LED的亮度较高，这表明电压比较器的输出电流较大。
这一特性使得电压比较器可以驱动各种负载，例如LED、继电器等。
此外，电压比较器还具有快速的切换速度。
在实验中，我们发现当输入电压发生变化时，LED的亮灭状态几乎是立即响应的。
这一特性使得电压比较器非常适用于需要快速切换的应用场景。
最后，在实验中我们还观察到了一些突变现象。
当输入电压非常接近时，LED的亮灭状态可能会出现闪烁。
这是因为当两个输入电压非常接近时，电压比较器会进入一个不稳定的状态，输出电压可能会不断切换，导致LED的亮灭变化。

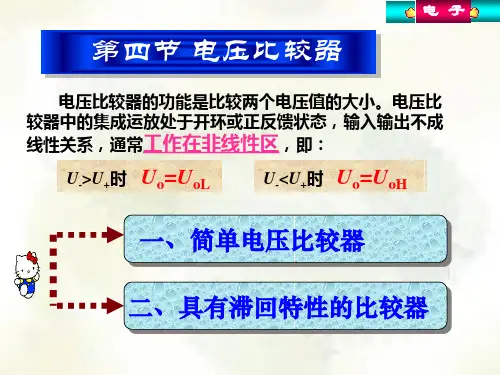

电压比较器
讨论三
已知各电压比较器的电压传输特性如图所示，说出它 们各为哪种电压比较器；输入电压为5sinωt(V)，画出各 电路输出电压的波形。
反相输入 滞回比较器
窗口 比较器
同相输入 单限比较器
你能分别组成具有图
示电压传输特性的电压 比较器电路吗？
讨论四：求解图示各电路的电压传输特性。
uI
A
UREF
uo
两只特性相同而又制 作在一起的稳压管
输出限幅电路
uO＝± UZ
1) 集成运放的净输入电压和净 输入电流均近似为零，保护了 输入级； 2) 集成运放没有工作到非线性 区，加速集成运放状态的转换
电压比较器的分析方法：
1、写出 uP、uN的表达式，令uP＝ uN，求解出的 uI即为UT； 2、根据输出端限幅电路决定输出的高、低电平；
U OM U OM U OM U OM
当uI>URH时，uO1= － uO2= UOM，D1导通， D2截止； uO= UZ。
当uI<URH时，uO2= － uO1= UOM，D2导通， D1截止； uO= UZ 。
当URL<uI< URH时， uO1= uO2= －UOM，D1、 D2均截止； uO= 0。
UH
t
UL
ui
R
－
+
uo
ui
+
Uom
t
R1
R2
-Uom
例：R1=10k，R2=20k ，的波形。
ui 10V
5V
t
0
ui R
UR R1
－
+
+
R2
uo
Uom uo
UL
电压比较器
u
I
R
1
10 kΩ
+
R
2
R R
3
4
u
O
1kΩ
10 kΩ
U Z
当uI由正向负变化时，门限电压
U B2 R2 U z U R UR R2 R3 10 5 2 2 1.5V 10 10 u
O
10 kΩΒιβλιοθήκη UR 2V
ui / V
5 3 .5
1 .5 5
R
1
U Om
u
O
R
2
+
u
理想
U
R
O
O
u
实际
I
U
R
U Om
(1)当uI>UR时，u0为负向输出最大电压(-UOm) (2)当uI<UR时，u0为正向输出最大电压(+UOm) (3)UR=0，称为过零比较器
第四节
例9-3
电路如图所示，输入ui为正弦波，试画出 输出波形。
u
i
R
R
1
U
R
2
u
O
+
解：输出波形与UR有关，当 UR=0 时，输出为方波。
0
t
U
B2
U
1
B1
2 1O
2
3
4
u
uo / V 5
I
0
t
5
第四节
集成电压比较器的特点
1.无需外接元件,可直接驱动TTL等数字集成电路器件
2.集成电压比较器响应速度快
3.实现电压比较器功能
UB是基准电压，随输出电压变化。
电压比较器的研究实验报告
电压比较器的研究实验报告一、实验目的1. 熟练掌握电压比较器的基本概念和工作原理。
2. 理解电压比较器的功能及应用。
3. 学会使用实验仪器和设备进行实验操作。
二、实验原理电压比较器是一种电子元件，它能够对两个电压信号进行比较，并输出高电平或低电平信号。
电压比较器通常用来检测信号是否具有特定的电平或达到某个预定阈值。
电压比较器的常用类型有两种：基本电压比较器和差分电压比较器。
基本电压比较器通常由一个运放、一个反馈电阻和一个比较电阻组成。
差分电压比较器则由两个输入端口和一个输出端口组成。
当两个输入信号的差距超过阈值时，输出端口会产生一个电压信号。
在实际应用中，电压比较器广泛用于检测和控制电子设备的运行状态，例如测量温度、湿度、压力等物理量，以及反馈控制系统、功率转换器等领域。
三、实验仪器和设备1. 示波器2. 功能信号发生器3. 电压比较器芯片4. 电阻箱5. 实验电路板四、实验步骤1.根据实验原理接线图，搭建实验电路并连接所需仪器和设备。
2.将功能信号发生器的输出端口分别接入电压比较器的两个输入端口。
3.将示波器的探针连接到电压比较器的输出端口并打开示波器。
4.依次调整功能信号发生器的频率和幅度，观察比较器输出端口的电压变化，并记录数据。
5.根据实验结果分析电压比较器对信号的比较和判断功能，得出结论。
五、实验结果经过实验测试和数据分析，得到以下结论：1.在功能信号发生器输出方波信号时，电压比较器的输出端口产生一个高电平和一个低电平信号。
2.当输入信号幅度相同时，电压比较器输出的电平受频率影响；频率越高，输出电平越短。
4.通过观察电压比较器输出端口的电压变化，可以判断输入信号的大小和是否达到设定的阈值。
3. 根据实验结果，电压比较器对输入信号的幅度和频率具有一定的敏感性，需要进行精确的调整和控制。
电压比较器实验报告
电压比较器实验报告【实验目的】1.了解电压比较器的基本原理和工作方式；2.掌握电压比较器的基本电路连接方法；3.学会使用示波器测量电压比较器输出波形。
【实验仪器】示波器、电源、电阻、变阻器、电容、集成电路LM358等。
【实验原理】电压比较器是一种广泛应用于电子电路中的重要器件，它常用于信号比较和开关控制等场合。
基本原理是比较输入电压与参考电压的大小关系，然后输出高电平或低电平信号。
常见的电压比较器有比较输入电压与参考电压的大小关系，然后输出高电平或低电平信号。
常见的电压比较器有LM358、LM393等。
【实验步骤】1.接线：将示波器、电源和电阻、电容正确连接，接入比较器的正、负输入端口和输出端口。
2.调节电源：设置电源的输出电压，确保输入端口的电压在适当的范围内。
3.调节变阻器：通过调节变阻器的阻值，来控制比较器的参考电压。
4.测量输出波形：将示波器的输入端口接入比较器的输出端口，打开示波器并设置合适的测量参数，观察输出波形。
【实验数据】1. 测量输出波形的时间周期：T = 2ms。
2. 测量输出波形的峰峰值：Vpp = 4.8V。
3. 设定的参考电压：Vref = 2.4V。
【实验分析】1. 根据实验数据，输出波形的时间周期为2ms，说明电压比较器的工作频率较高。
2.输出波形的峰峰值为4.8V，说明输出信号的幅度较大。
3.参考电压设定为2.4V，当输入电压高于2.4V时，输出信号为高电平；反之，输出信号为低电平。
【实验结论】通过本次实验，我们学习了电压比较器的基本原理和工作方式，并成功地实验了电压比较器的基本电路连接方法。
通过调节参考电压和输入电压，我们可以控制比较器的输出信号。
实验结果符合基本原理，验证了电压比较器的工作准确性和稳定性。
【实验总结】本次实验通过实际操作和测量，使我们更加深入地了解了电压比较器的原理和工作方式。
同时，我们也学会了如何使用示波器来测量输出波形，加深了对电子电路测量的认识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见电压比较器分析比较
电压比较器通常由集成运放构成，与普通运放电路不同的是，比较器中的集成运放大多处于开环或正反馈的状态。
只要在两个输入端加一个很小的信号，运放就会进入非线性区，属于集成运放的非线性应用范围。
在分析比较器时，虚断路原则仍成立，虚短及虚地等概念仅在判断临界情况时才适应。
一、零电平比较器(过零比较器)
电压比较器是将一个模拟输入信号ui与一个固定的参考电压UR进行比较和鉴别的电路。
参考电压为零的比较器称为零电平比较器。
按输入方式的不同可分为反相输入和同相输入两种零电位比较器，如图1(a)、(b)所示
图1 过零比较器
(a)反相输入；(b)同相输入
通常用阈值电压和传输特性来描述比较器的工作特性。
阈值电压(又称门槛电平)是使比较器输出电压发生跳变时的输入电压值，简称为阈值，用符号UTH表示。
估算阈值主要应抓住输入信号使输出电压发生跳变时的临界条件。
这个临界条件是集成运放两个输入端的电位相等(两个输入端的电流也视为零)，即U+=U–。
对于图1(a)电路，U–=Ui, U+=0, UTH=0。
传输特性是比较器的输出电压uo与输入电压ui在平面直角坐标上的关系。
画传输特性的一般步骤是：先求阈值，再根据电压比较器的具体电路，分析在输入电压由最低变到最高(正向过程)和输入电压由最高到最低(负向过程)两种情况下，输出电压的变化规律，然后画出传输特性。
二、任意电平比较器(俘零比较器)
将零电平比较器中的接地端改接为一个参考电压UR(设为直流电压)，由于UR的大小和极性均可调整，电路成为任意电平比较器或称俘零比较器。
图2 任意电平比较器及传输特性
(a)任意电平比较器；(b)传输特性
图3 电平检测比较器信传输特性
(a)电平检测比较器；(b)传输特性
电平电压比较器结构简单，灵敏度高，但它的抗干扰能力差。
也就是说，如果输入信号因干扰在阈值附近变化时，输出电压将在高、低两个电平之间反复地跳变，可能使输出状态产生误动作。
为了提高电压比较器的抗干扰能力，下面介绍有两个不同阈值的滞回电压比较器。
三、滞回电压比较器
滞回比较器又称施密特触发器,迟滞比较器。
这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。
滞回比较器也有反相输入和同相输入两种方式。
UR是某一固定电压，改变UR值能改变阈值及回差大小。
以图4(a)所示的反相滞回比较器为例，计算阈值并画出传输特性
图4 滞回比较器及其传输特性
(a)反相输入；(b)同相输入
1，正向过程
正向过程的阈值为
形成电压传输特性的abcd段
2，负向过程
负向过程的阈值为
形成电压传输特性上defa段。
由于它与磁滞回线形状相似，故称之为滞回电压比较器。
利用求阈值的临界条件和叠加原理方法，不难计算出图4(b)所示的同相滞回比较器的两个阈值
两个阈值的差值ΔUTH=UTH1–UTH2称为回差。
由上分析可知，改变R2值可改变回差大小，调整UR可改变UTH1和UTH2，但不影响回差大小。
即滞回比较器的传输特性将平行右移或左移，滞回曲线宽度不变。
图5 比较器的波形变换
(a)输入波形；(b)输出波形
例如，滞回比较器的传输特性和输入电压的波形如图6(a)、(b)所示。
根据传输特性和两个阈值(UTH1＝2V, UTH2=–2V)，可画出输出电压uo的波形，如图6(c)所示。
从图(c)可见，ui在UTH1与UTH2之间变化，不会引起uo的跳变。
但回差也导致了输出电压的滞后现象，使电平鉴别产生误差。
图6 说明滞回比较器抗干扰能力强的图
(a)已知传输特性；(b)已知ui 波形；
(c)根据传输特性和ui波形画出的uo波形
四、窗口电压比较器
电平比较器和滞回比较器有一个共同特点，即ui单方向变化(正向过程或负向过程)时，uo只跳变一次。
只能检测一个输入信号的电平，这种比较器称为单限比较器。
双限比较器又称窗口比较器。
它的特点是输入信号单方向变化(例如ui 从足够低单调升高到足够高)，可使输出电压uo跳变两次，其传输特性
如图7(b)所示，它形似窗口，称为窗口比较器。
窗口比较器提供了两个阈值和两种输出稳定状态可用来判断ui 是否在某两个电平之间。
图7 窗口比较器电路及传输特性 (a)窗口比较器；(b)传输特性。
