智能开关柜(低压)在线监测解决方案
智能配电监控系统解决方案
智能配电监控系统解决方案（二）引言概述：智能配电监控系统是一种基于先进技术的电力管理解决方案，可以实时监测和控制配电系统中的各种参数和状态。
本文将对智能配电监控系统的解决方案进行详细介绍和分析，包括系统的设计原理、核心功能、应用案例以及未来发展趋势。
正文内容：1.设计原理1.1传感器技术：智能配电监控系统通过使用各类传感器来采集配电系统中的电压、电流、功率因数、温度等关键参数，这些传感器的选择和安装位置对系统的性能和准确度有着重要影响。
1.2数据采集与处理：所采集的数据通过网络传输到数据中心，经过处理和分析后得到有用的信息，以便帮助用户实时监测和管理配电系统的运行情况，并进行预测和决策。
2.核心功能2.1远程监测与控制：智能配电监控系统可以通过云平台实现远程监测与控制，让用户可以随时随地通过网络访问配电系统的运行状态，并进行相应控制操作，提高了运维的便捷性和灵活性。
2.2预警与报警功能：系统能够自动检测配电系统中的异常情况，并及时发出警报通知用户，防止故障的发生和扩大，提高了系统的可靠性和安全性。
2.3能源管理与优化：通过对能源消耗情况的监测和分析，智能配电监控系统可以帮助用户实现能源的有效管理与优化，降低能耗成本，提高能源利用效率。
2.4统计与分析功能：系统可对配电系统中的各项参数和运行状态进行统计和分析，为用户提供全面、准确的数据分析结果，支持决策和优化运营。
2.5设备维护与管理：系统还可以对配电设备进行定期巡检和维护管理，提前发现设备故障和老化情况，预防性地进行维修和更换，确保配电系统的稳定运行。
3.应用案例3.1工业领域：智能配电监控系统可以应用于各类工业生产线、厂房和车间，实时监测电力设备的运行状况，提高运营效率和设备可靠性。
3.2商业用途：系统也可以应用于商业建筑、购物中心和写字楼等场所，实时监测和管理配电系统，降低能耗成本，提高能源利用效率。
3.3基础设施领域：智能配电监控系统可以应用于城市电网、公共交通系统和医疗设施等基础设施领域，保障供电的可靠性与安全性。
开关柜温度在线监测方案V2.0
开关柜温度在线监测技术方案珠海一多监测科技有限公司二〇一七年十二月目录1 概述 (1)2 监测范围 (1)3 总体方案 (1)3.1 系统拓扑图 (2)3.2 监控中心 (2)3.3 通讯方案 (2)4 传感器配置 (3)4.1 配置原则 (3)4.2 现场安装 (3)4.2.1 高压开关柜 (3)5 主要监测设备 (5)5.1 复合型无源无线电气量传感器 (5)5.2 测温接收模块 (7)5.2.1 接收模块功能 (7)5.3 监测工作站 (8)6 系统功能 (8)6.1 主要功能 (8)6.2 历史分析 (10)6.3 智能告警 (11)开关柜温度在线监测1概述开关柜是变电站的主要设备之一，在整个电力系统安全运行中起着举足轻重的作用。
开关柜事故起因多为开关柜动触头、静触头、电缆接头、等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大，运行中过热，最后导致绝缘烧损，形成线间或相间短路，瞬间引发火灾。
传统对开关柜的监测主要采用定期人工巡检方式。
由于巡检间隔时间长，受人为因素影响大，且无法检查设备内部接点的温升情况，已无法满足供电可靠性的要求，无法适应现代变电设备的运行管理的需求，因此急需对现行的预防性维修制进行根本的变革，其发展方向必然是采用在线监测及诊断技术。
珠海一多监测科技有限公司是设备状态监测行业的领先企业，针对开关柜接点温度监测的需要，推出的开关柜温度在线监测系统，对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位，采用接触式温度传感器实时检测被测点温度，解决设备带电运行状态下温度在线监测问题。
2监测范围本项目对高压开关柜的接点温升状况和负载电流进行在线监测。
监测数据通过就地集中显示装置集中接收后再上传到控制室。
3总体方案开关柜温度在线监测系统具有电气接点温度和负载电流在线监测功能，主要在线监测开关柜断路器一次插头、电缆接头等电气连接部位的温度和电流。
监测数据采用无线传输的方式集中接收后上传到监控室进行集中监控，实时监测和预警。
低压智能系统方案

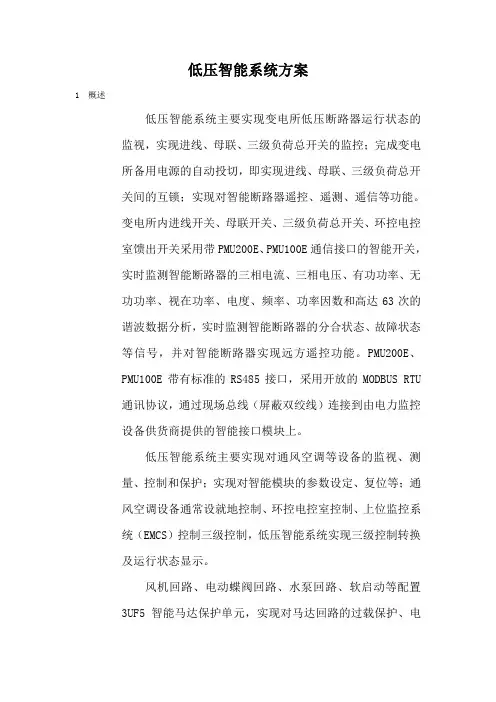

低压智能系统方案1 概述低压智能系统主要实现变电所低压断路器运行状态的监视，实现进线、母联、三级负荷总开关的监控；完成变电所备用电源的自动投切，即实现进线、母联、三级负荷总开关间的互锁；实现对智能断路器遥控、遥测、遥信等功能。
变电所内进线开关、母联开关、三级负荷总开关、环控电控室馈出开关采用带PMU200E、PMU100E通信接口的智能开关，实时监测智能断路器的三相电流、三相电压、有功功率、无功功率、视在功率、电度、频率、功率因数和高达63次的谐波数据分析，实时监测智能断路器的分合状态、故障状态等信号，并对智能断路器实现远方遥控功能。
PMU200E、PMU100E带有标准的RS485接口，采用开放的MODBUS RTU通讯协议，通过现场总线（屏蔽双绞线）连接到由电力监控设备供货商提供的智能接口模块上。
低压智能系统主要实现对通风空调等设备的监视、测量、控制和保护；实现对智能模块的参数设定、复位等；通风空调设备通常设就地控制、环控电控室控制、上位监控系统（EMCS）控制三级控制，低压智能系统实现三级控制转换及运行状态显示。
风机回路、电动蝶阀回路、水泵回路、软启动等配置3UF5智能马达保护单元，实现对马达回路的过载保护、电流不平衡保护、相故障保护、接地故障保护、堵转保护等保护功能，实时监测马达的运行状况和运行电流值，同时通过3UF5智能马达保护单元所配置的RS485接口将所采集的电流值、开关的状态量和马达的保护设定值和实时值向通讯管理机传送；风阀回路配置有AB公司小型PLC单元，采集风阀回路的状态值，实现相应风阀和风机回路的连锁功能，同时通过小型PLC上所配置的RS485接口将所采集的开关的实时状态量向通讯管理机传送；配置变频器的回路中变频器本体上带有RS485接口，通过现场总线直接与EMCS实现数据通讯和参数传输功能；两台通讯管理机通过现场总线与3UF5智能马达保护器、小型PLC实现数据通讯功能，具有网络冗余特性。
低压智能配电监控系统方案2
低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业,通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位,用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业.本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务,为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标.2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位.根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录，并提供声光报警.西格玛监控系统在通讯方面具有很强的开放性,它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作,是用户实施变电站监控管理的理想工具。
低压开关柜智能监控系统研究与设计开发
辽宁工程技术大学本科毕业设计（论文）教务处2015年5月中文题目：低压开关柜智能监控系统外文题目：Intelligent monitoring system for low voltage switchgear毕业设计（论文）共 49 页（其中：外文文献及译文13页）图纸共1张完成日期 2015年06月答辩日期 2015年06月摘要开关柜作为变电站的重要电气设备，担负着关合及断开电力线路、保护系统安全的双重作用,对变电站的安全、可靠运行起着举足轻重的作用。
我国经济建设和改革开放的蓬勃发展，电力系统的应用及其安全得到广泛关注,然而对用电设备的监测与监控却种供电配电柜组，这些配电柜组的安全是用电安全的重要保障。
对配电柜的是一个长期未能解决的问题。
我国的发电厂、工矿企业等用电场所大都配备各工作状态、工作环境的监测是保障配控制装置,采用智能检测技术设计合理的开关柜温度、湿度电柜安全工作的重要手段。
本课题主要研制电力开关柜内各参数的检测与检测和状态模拟系统,实现对开关柜工作状态模拟和环境监测。
论文首先介绍了当前开关柜测温的几种方法及光纤光栅测温法的优势,基于光纤光栅温度传感技术提出了一种利用光纤光栅测量开关柜触头温度的方案。
该方案采用光纤光栅作为传感元件,利用波分复用技术实现对开关柜触头温度的在线监测。
关键词:开关柜；在线监测；温度传感器；实时监控软件AbstractAs the important electrical equipment in substation，switchgear shoulders the dual role of closing and disconnecting the power line and protecting the system security,which plays an important role for the substation’s,safe and reliable operation.The vigorous development of China's economic construction and reform and opening up, the application and their security of the power system are widespread concerned, however, monitoring and control of electrical equipment is a long-term unresolved issue. Our country's power plants, industrial and mining enterprises and other electricity places mostly equip with a variety of power supply and distribution Libraries group, the safety of the Distribution Libraries group is an important guarantee of the safe use of electricity. The monitoring of the working status and the work environment of the distribution cabinet is an important mean to protect the security of the distribution cabinet.The topic mainly develops a kind of device which can detect and control various parameters of the power switch cabinet, using intelligent detection technology to design the reasonable switch cabinet temperature and humidity detection and status simulation systems,so that it can realize the working status simulation and environmental monitoring of the switch cabinet.The current methods of temperature monitoring of switchger and the advantages of fiber Bragg gratings temperature monitoring is introduced in this paper.Then based on the fiber Bragg gratings sensing technique,we design a system that could measure the temperature of the contact of switchgear.The design uses fiber Bragg gratings as the sensing elements and realizes the on-line temperature monitoring of the contact inside switchgear with WDM technology.Keywords：Metal-clad switchgear；on-line monitoring；temperature sensor ；real-time monitoring software目录前言 01绪论 01.1设计背景和意义01.2开关柜智能监控系统的研究21.3系统检测软件的设计要求 (2)1.4现有开关柜测温方案比较 (3)1.5课题主要任务 (4)2开关柜智能监控系统的总体设计 (5)2.1监控系统的硬件结构 (7)2.2监控系统软件功能设计 (10)3监控系统的硬件设计 (12)3.1温度传感器的选择 (9)3.2光纤光栅温度传感器原理 (10)3.3电压传感器的选择 (12)3.4电流传感器的选择 (12)3.5传感器的主要安装步骤如下: (13)3.6开关柜数据采集器 (13)3.6.1最小系统电路设计 (16)3.6.2时钟电路163.6.3 复位电路203.8串口通信接口电路183.9键盘输出 (20)4监控系统的软件设计..................... 错误！未定义书签。
施奈德低压智能配电系统解决方案
Smart Panel 低压配电智能系统方案
直接连接至以太网的Smartlink智能接口单元 应用 ● 监控终端配电 ● 能耗计量 ● 以太网端口 性能 ● 1个RJ45以太网端口 (+Modbus主机) ● 7通道连接下端电器设备 ● 2通道可用于模拟输入 ● 嵌入式网页 卖点 ● 可插拔预制连接线连接下端电器设备 ● Smartlink安装在DIN导轨之间
Smart Panel 低压配电智能系统方案
精准计量，功能强大，专为满足您的能源管理而设计。这款产品可以 帮助您客户的建筑和系统的能源管理变得更加高效、可靠！ 应用 ● 实现成本分摊 ● 分路计量收费 ● 分路测量显示 ● 基本的网络管理 性能 ● 高达Class 0.2S 级的测量精度 ● 具有MID 和IEC 61557-12 认证 ● 最高大可63次谐波检测 ● 多种费率计算以及数据日志
施耐德方案
智能化、一体化方案 软件+硬件+高级服 务
•
完整解决方案
•
高性能产品
Smart Panel
低压配电智能系统方案
一系列 智能组件 和 通信设备的 结合应用, 可依托远程管理服务而 形成的一体化系统方案
服务
软件
硬件
趋势
+
+
+
+
Smart Panel 价值体现 能效管理
发现能耗的使用问题 进行优化，从而达到节能
卖点 ● 具有网页服务器的双以太接口 (PM5500) ● 4路电流互感器的输入 ● 全中文界面支持
Smart Panel 低压配电智能系统方案
5.7’彩色触摸屏, 可监控显示多达8个设备 应用 ● 断路器的监测以及控制 ● 内嵌式程序界面”随时可操作” ● 电气参数以及断路器状态等信息数字化,图形化的显示界面 性能 ● 1 个RJ45的以太接口 ● 彩色触摸屏,24VDC 卖点 ● 从设备的自动检测连接 ● 程序预制化，简单易用 ● 安装简便,前面板开直径为22mm的孔
高压低压配电柜的温度监测与控制方法
高压低压配电柜的温度监测与控制方法在现代工业生产中，高压低压配电柜扮演着至关重要的角色。
为了确保电气设备的安全运行，温度监测与控制是必不可少的。
本文将介绍高压低压配电柜的温度监测与控制方法，以保障设备的正常运行。
一、温度监测方法为了有效监测高压低压配电柜的温度变化，以下是几种常用的温度监测方法。
1. 热敏电阻温度传感器热敏电阻温度传感器是一种常见的温度监测设备。
它根据电阻在不同温度下的变化来测量温度。
将热敏电阻传感器安装在配电柜内部关键位置，通过与控制系统连接，即可实时监测温度数据。
如果温度超过设定的安全范围，控制系统将发出警报或自动采取措施，保护电气设备的安全。
2. 红外线测温仪红外线测温仪通过测量物体表面的红外辐射来获取温度数据。
它可以非接触地测量高压低压配电柜内各个部位的温度。
搭配控制系统，可以实时监测配电柜内部温度的变化，并采取相应措施。
3. 温湿度传感器温湿度传感器可以同时监测高压低压配电柜的温度和湿度。
它能够在环境温度或湿度达到危险值时发出警报，避免电气设备损坏。
二、温度控制方法温度控制是为了使高压低压配电柜内部保持在一个安全范围内，以下是几种常用的温度控制方法。
1. 风扇散热在高压低压配电柜内部设置风扇是常见的温度控制方法。
通过风扇的运转，可以加速空气流动，散热效果更好，保持配电柜内的温度稳定。
2. 控制开关的通风口在高压低压配电柜的设计中，设置通风口也是一种有效的温度控制方法。
通风口可以促进空气流动，散热更加均匀，保持设备的正常温度。
3. 温度控制系统温度控制系统是自动控制高压低压配电柜温度的最常用方法之一。
通过设定温度阈值和相应的控制策略，控制系统可以及时地调节风扇、通风口等设备，保持配电柜的温度在合适的范围内。
总结：高压低压配电柜的温度监测与控制方法多种多样，可以根据实际情况选择合适的方式。
温度监测方法可以使用热敏电阻温度传感器、红外线测温仪和温湿度传感器等设备，实时获取温度数据。
开关柜综合在线监测处理方案
开关柜综合在线监测处理方案在电力系统中，开关柜具有重要的作用，用于分配、保护和控制电力设备。
为了确保开关柜的正常运行，对其进行综合在线监测处理是非常必要的。
本文将介绍一种开关柜综合在线监测处理方案。
一、方案介绍本方案主要包括开关柜在线参数监测、远程监测、故障诊断和预警、数据分析和处理等功能。
通过监测开关柜的各项参数，并对异常数据进行分析和处理，可以及时发现潜在的故障风险，预测设备寿命，提高设备的可靠性和安全性。
二、开关柜在线参数监测开关柜在线参数监测是方案的核心部分，主要监测开关柜的温度、湿度、压力、电流、电压等参数。
可使用传感器和检测仪器进行监测，并将数据传输至监测控制中心。
1.温度监测：通过在开关柜内部安装温度传感器，实时监测开关柜的温度变化情况。
当温度超出预设范围时，系统将发出警报，并通过远程监测告警平台发送信息。
2.湿度监测：开关柜内湿度过高可能导致绝缘失效、设备损坏等问题，因此需要监测开关柜的湿度。
湿度传感器可安装在开关柜内，实时监测湿度变化，并在湿度超过阈值时发出警报。
3.压力监测：对于一些特殊环境中的开关柜，如高海拔、高温、多尘等环境，需要进行压力监测。
压力传感器可安装在开关柜内，监测开关柜内部的压力变化情况。
4.电流和电压监测：通过在开关柜内铺设电流和电压传感器，实时监测电流和电压的波动情况。
对于电流和电压异常的情况，系统将自动进行检测和识别，并及时发出报警。
三、远程监测通过将开关柜在线监测的数据传输至远程监测平台，可以实现对开关柜的远程监控。
操作人员可以通过云端平台，随时随地对开关柜的运行情况进行监测，及时发现并处理异常情况。
四、故障诊断和预警在远程监测平台上，可以使用故障诊断算法对开关柜的数据进行分析，并及时发出预警。
通过对历史数据进行分析，可以预测设备的寿命和故障风险，以便提前采取措施进行维修或替换。
五、数据分析和处理通过对开关柜在线监测数据进行分析和处理，可以提取有价值的信息，并进行数据挖掘。
