太阳能电池的基本原理及其结构
太阳能电池的工作原理和应用

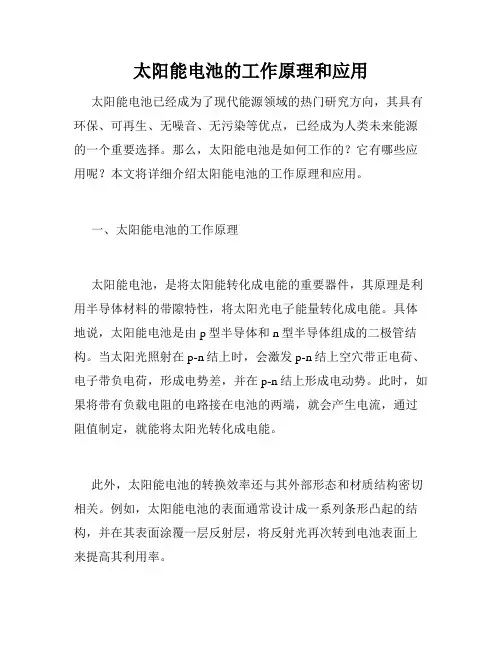

太阳能电池的工作原理和应用太阳能电池已经成为了现代能源领域的热门研究方向，其具有环保、可再生、无噪音、无污染等优点，已经成为人类未来能源的一个重要选择。
那么，太阳能电池是如何工作的？它有哪些应用呢？本文将详细介绍太阳能电池的工作原理和应用。
一、太阳能电池的工作原理太阳能电池，是将太阳能转化成电能的重要器件，其原理是利用半导体材料的带隙特性，将太阳光电子能量转化成电能。
具体地说，太阳能电池是由p型半导体和n型半导体组成的二极管结构。
当太阳光照射在p-n结上时，会激发p-n结上空穴带正电荷、电子带负电荷，形成电势差，并在p-n结上形成电动势。
此时，如果将带有负载电阻的电路接在电池的两端，就会产生电流，通过阻值制定，就能将太阳光转化成电能。
此外，太阳能电池的转换效率还与其外部形态和材质结构密切相关。
例如，太阳能电池的表面通常设计成一系列条形凸起的结构，并在其表面涂覆一层反射层，将反射光再次转到电池表面上来提高其利用率。
太阳能电池的类型主要有单晶硅太阳能电池、多晶硅太阳能电池、非晶硅太阳能电池、有机物太阳能电池等。
由于其工艺技术难度不同，转换效率也不同，单晶硅太阳能电池效率最高，可达到20%-25%。
二、太阳能电池的应用1. 电站光伏电站是太阳能电池的重要应用领域之一，它是利用太阳能发电的典型模式。
光伏电站的构造由方阵型太阳能电池板铺建晒在阳光下所组成，太阳光照入电池板后通过半导体材料“电子跃迁”的过程转换成电能。
光伏电站通常是由多块太阳能电池板组合而成，一般要安装在阳光充足的地方，如荒漠、山地等。
目前，国际上各大经济体都在积极推进光伏电站建设。
2. 家用太阳能电池板也可以作为家用电器的能量来源，如用于家庭照明、水泵、空气调节、冷冻和海水淡化等方面。
而且，太阳能电池板的成本较低，安装使用方便，而且是绿色环保的，无需考虑能源的开支和污染问题。
因此，在一些没有电力供应或降低能耗的地方效果显著。
除此之外，太阳能光伏板也可以用于架设街头亮化装饰灯、广场音乐喷泉等。
晶体硅太阳能电池结构及原理
晶体硅太阳能电池的性能特点
晶体硅太阳能电池具有高效率、可靠性和长寿命的特点。它们在各种气候条 件下都能发电，并且能够在户用、商用和工业领域广泛应用。
晶体硅太阳能电池的发展趋势
晶体硅太阳能电池的发展正朝着更高效、更薄、更柔性和更具可持续性的方向发展。新的技术和材料正在被研 发，以提高晶体硅太阳能电池的性能并降低成本。
晶体硅太阳能电池的工作原理
晶体硅太阳能电池通过光电效应将太阳光转化为电能。当光子击中电池的表 面时，它们会激发硅中的电子。这些激发的电子会被电场收集，并沿电池的 电路产生电流。
晶体硅太阳能电池制造过程
晶体硅太阳能电池的制造过程包括多个步骤，如硅晶片的生长、切割和抛光，抗反射涂层的涂覆，电极的薄膜 沉积和加工，以及最终的封装和测试。
晶体硅太阳能电池的市场前景
随着对可再生能源的需求不断增加，晶体硅太阳能电池在未来的市场前景非 常广阔。它们被广泛应用于建筑、交通、通信和电力原理
晶体硅太阳能电池是最常见和广泛应用的太阳能电池类型之一。本节将介绍 晶体硅太阳能电池的基本结构和工作原理，以及其在能源行业的重要性和应 用。
晶体硅太阳能电池的基本结构
晶体硅太阳能电池由多个层次的组件构成，包括抗反射涂层、正极电极、硅 基底、负极电极和保护层。每个组件在电池的工作中扮演着不同的角色，使 得太阳能电能可以高效地转化为电能。
太阳能电池的基本原理

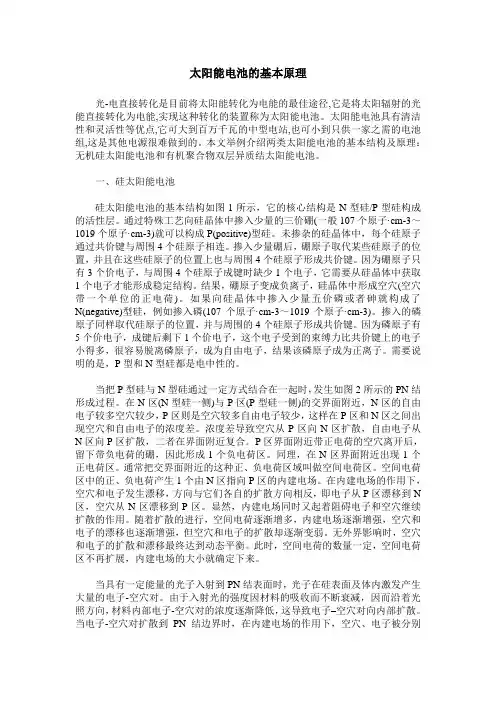

太阳能电池的基本原理光-电直接转化是目前将太阳能转化为电能的最佳途径,它是将太阳辐射的光能直接转化为电能,实现这种转化的装置称为太阳能电池。
太阳能电池具有清洁性和灵活性等优点,它可大到百万千瓦的中型电站,也可小到只供一家之需的电池组,这是其他电源很难做到的。
本文举例介绍两类太阳能电池的基本结构及原理：无机硅太阳能电池和有机聚合物双层异质结太阳能电池。
一、硅太阳能电池硅太阳能电池的基本结构如图1所示，它的核心结构是N型硅/P型硅构成的活性层。
通过特殊工艺向硅晶体中掺入少量的三价硼(一般107个原子·cm-3～1019个原子·cm-3)就可以构成P(positive)型硅。
未掺杂的硅晶体中，每个硅原子通过共价键与周围4个硅原子相连。
掺入少量硼后，硼原子取代某些硅原子的位置，并且在这些硅原子的位置上也与周围4个硅原子形成共价键。
因为硼原子只有3个价电子，与周围4个硅原子成键时缺少1个电子，它需要从硅晶体中获取1个电子才能形成稳定结构。
结果，硼原子变成负离子，硅晶体中形成空穴(空穴带一个单位的正电荷)。
如果向硅晶体中掺入少量五价磷或者砷就构成了N(negative)型硅，例如掺入磷(107个原子·cm-3～1019个原子·cm-3)。
掺入的磷原子同样取代硅原子的位置，并与周围的4个硅原子形成共价键。
因为磷原子有5个价电子，成键后剩下1个价电子，这个电子受到的束缚力比共价键上的电子小得多，很容易脱离磷原子，成为自由电子，结果该磷原子成为正离子。
需要说明的是，P型和N型硅都是电中性的。
当把P型硅与N型硅通过一定方式结合在一起时，发生如图2所示的PN结形成过程。
在N区(N型硅一侧)与P区(P型硅一侧)的交界面附近，N区的自由电子较多空穴较少，P区则是空穴较多自由电子较少，这样在P区和N区之间出现空穴和自由电子的浓度差。
浓度差导致空穴从P区向N区扩散，自由电子从N区向P区扩散，二者在界面附近复合。
太阳能光伏电池工作原理

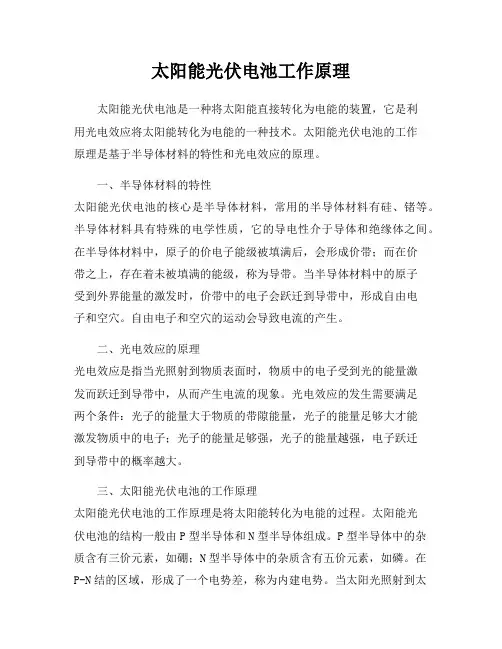

太阳能光伏电池工作原理太阳能光伏电池是一种将太阳能直接转化为电能的装置，它是利用光电效应将太阳能转化为电能的一种技术。
太阳能光伏电池的工作原理是基于半导体材料的特性和光电效应的原理。
一、半导体材料的特性太阳能光伏电池的核心是半导体材料，常用的半导体材料有硅、锗等。
半导体材料具有特殊的电学性质，它的导电性介于导体和绝缘体之间。
在半导体材料中，原子的价电子能级被填满后，会形成价带；而在价带之上，存在着未被填满的能级，称为导带。
当半导体材料中的原子受到外界能量的激发时，价带中的电子会跃迁到导带中，形成自由电子和空穴。
自由电子和空穴的运动会导致电流的产生。
二、光电效应的原理光电效应是指当光照射到物质表面时，物质中的电子受到光的能量激发而跃迁到导带中，从而产生电流的现象。
光电效应的发生需要满足两个条件：光子的能量大于物质的带隙能量，光子的能量足够大才能激发物质中的电子；光子的能量足够强，光子的能量越强，电子跃迁到导带中的概率越大。
三、太阳能光伏电池的工作原理太阳能光伏电池的工作原理是将太阳能转化为电能的过程。
太阳能光伏电池的结构一般由P型半导体和N型半导体组成。
P型半导体中的杂质含有三价元素，如硼；N型半导体中的杂质含有五价元素，如磷。
在P-N结的区域，形成了一个电势差，称为内建电势。
当太阳光照射到太阳能光伏电池上时，光子的能量被半导体材料吸收，激发了半导体材料中的电子，使其跃迁到导带中，形成自由电子和空穴。
自由电子和空穴在内建电势的作用下，会沿着电势梯度方向运动，形成电流。
这样，太阳能就被转化为了电能。
四、太阳能光伏电池的应用太阳能光伏电池具有广泛的应用前景。
它可以用于发电，将太阳能转化为电能，供给家庭和工业使用。
太阳能光伏电池还可以用于太阳能光伏发电站，将大面积的太阳能转化为电能，供给城市和乡村的电力需求。
此外，太阳能光伏电池还可以用于太阳能光伏路灯、太阳能光伏水泵等领域，为人们的生活提供便利。
总结：太阳能光伏电池是一种将太阳能直接转化为电能的装置，它的工作原理是基于半导体材料的特性和光电效应的原理。
第三章 太阳能电池原理
开路电压VOC： VOC kT ln( IL 1)
q
IS
填充因子 F Pmp IscVoc
光电转换效率
Pmp FVocIsc
Pi
Pi
Pmp是最大输出功率， Pi是输入功率
当入射太阳光谱AM0或AM1.5确定以后，其值就取决 于开路电压Voc、短路电流Isc和填充因子F的最大值。
3、入射光光谱：一般是标准化的AM1.5光源 4、太阳能电池的光学性能：电池的吸收和反射 5、载流子收集的可能性：主要取决于电池表面的钝化及电
池中的少子寿命
qV
I IL - IF IL - Is(e kT 1)
V kT ln( IL - I 1)
q
IS
当pn结开路（open circuit ）时即R趋于无穷大，得到
光谱响应度（SR） 太阳能电池的光谱响应度：单位光功率所产生的电流强度
SR Isc I L qne q EQE q(1 R) IQE
Pin ()
Pin ()
hc
n ph
hc
hc
EQE：外部量子效率（没有特殊说明时就是量子效率） IQE：内部量子效率
理想情况下，光谱响应度（λ≤ λg）与波长成正比。 实际情况并不成线性关系：波长较长时，电池对光的吸收弱，导致
带有电阻负载的pn结太阳能电池示意图
零偏下光电池工作 电流
光生电流IL 光生电压下的正向电流IF
qV
流经负载的电流 I IL - IF IL - Is(e kT 1)
太阳能电池的重要参数： 短路电流ISC；开路电压VOC；填充因子F；光电转换效率η
qV
I IL - IF IL - Is(e kT 1)
太阳能电池如何工作的原理
太阳能电池如何工作的原理
太阳能电池（或称为光伏电池）的工作原理基于光电效应。
光电效应是指当光束照射到物质上时，物质会吸收光子并释放电子的现象。
太阳能电池通常由多层半导体材料构成，最常用的材料是硅。
硅是一种半导体，具有特殊的电子能级结构，由三个主要能级：价带、导带和禁带组成。
当太阳光照射到太阳能电池的表面时，太阳光中的光子会被半导体材料中的原子或分子吸收。
这个过程中光子的能量会提高原子中的电子能级。
如果光子的能量大于半导体材料禁带的宽度，光子的能量就足以将原子内的电子激发到导带中。
一旦电子进入导带，它就可以进行自由移动，并产生带电粒子。
这个过程称为光伏效应。
在太阳能电池的结构中，通常有一个p-n结（pn 节）。
p-n 结由两种具有不同电子亲合能力的半导体材料构成，形成了一个电势差。
当光子激发电子进入n-型半导体的导带中时，这个过程在整个太阳能电池中会产生一个电场。
电子会受到这个电势差的驱动，由n-型半导体向p-型半导体移动。
这样，太阳能电池的两个电极之间就会产生一个电压差，形成了一个电流。
通过
导线将这个电流引出，就可以供给外部设备使用。
总的来说，太阳能电池通过将太阳光的能量转化为电能，实现了光能到电能的转换。
这种电能可以用于驱动各种电力设备或储存起来以备后用。
太阳能电池发电的基本原理
太阳能电池发电的基本原理太阳能电池发电的主要原理是基于半导体P-N结的光生伏打效应（光伏效应）。
硅原子有4个电子，如果在纯硅中掺入有5个电子的原子如磷原子，就成为带负电的N型半导体；若在纯硅中掺入有3个电子的原子如硼原子，形成带正电的P型半导体。
当P型和N型结合在一起时，接触面就会形成电势差，成为太阳能电池。
太阳光照射到P-N结后，空穴由N极区往P极区移动，电子由P极区向N极区移动，形成电流。
当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P －N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。
这个过程的实质是：光子能量转换成电能的过程。
能产生光伏效应的材料有许多种，如：单晶硅，多晶硅，非晶硅，砷化镓，硒铟铜等。
制作时，多晶硅经过铸锭、破锭、切片等程序后，制作成待加工的硅片。
在硅片上掺杂和扩散微量的硼、磷等，就形成P-N结。
然后采用丝网印刷，将精配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂一层防反射涂层，电池片就至此制成。
电池片排列组合成电池组件，就组成了大的电路板。
一般在组件四周包铝框，正面覆盖玻璃，反面安装电极。
有了电池组件和其他辅助设备，就可以组成发电系统。
为了将直流电转化交流电，需要安装电流转换器。
发电后可用蓄电池存储，也可输入公共电网。
发电系统成本中，电池组件约占50%，电流转换器、安装费、其他辅助部件以及其他费用占另外50%。
1954年，美国贝尔实验室诞生第一个太阳能电池。
上世纪60年代开始，美国用太阳能电池作为人造卫星能源。
70年代能源危机爆发，太阳能电池开始被应用到民用领域。
晶体硅太阳能电池结构及原理
晶体硅太阳能电池结构及原理1.衬底层：通常采用硅衬底，它是一个薄而坚固的基底，用于支撑整个电池。
2.P-N结：位于衬底层上方的是一个P-N结，它由P型硅层和N型硅层组成。
P型硅层向上注入杂质，使之成为P型半导体，N型硅层向下注入杂质，使之成为N型半导体。
P-N结的形成是通过在硅层中引入不同杂质原子，使得两侧形成不同的杂质浓度，从而形成P-N结。
3.金属网格：位于P型硅层和N型硅层之间的金属网格，通常采用铝作为材料。
金属网格的作用是收集通过P-N结产生的电子和空穴。
4.导电层：覆盖在金属网格上方的是导电层，它通常由透明的氧化锡或氧化铟锡薄膜组成，用于将电流导出。
5.防反射层：位于导电层上方的是防反射层，它通常由二氧化硅薄膜或其他适当的材料制成，用于提高光的吸收效率。
1.吸收光能：当光线照射到晶体硅太阳能电池上时，大部分光线将被引导进入P-N结内部，与P型硅层和N型硅层的杂质原子相互作用。
光能会使杂质原子中的电子被激发，跃迁到更高的能级上，形成自由电子和自由空穴。
2.分离电荷：自由电子和自由空穴会在P-N结内部被分离出来。
由于P型硅层中的杂质原子的排列方式，自由电子将被吸引到N型硅层，并向金属网格中流动，而自由空穴则被吸引到P型硅层，并向另一面流动。
3.电流输出：自由电子和自由空穴的运动形成了电流，这个电流可以通过金属网格和导电层导出。
通过在金属网格和导电层上连接线路，可以将电流输出到外部设备或储存电池中。
总之，晶体硅太阳能电池利用光的能量将其转化为电能。
通过P-N结的形成和光的吸收、电子和空穴的分离，最终形成电流输出。
这种电池结构简单、稳定，且具有较高的转化效率，因此被广泛应用于太阳能发电系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
太阳能电池的基本原理及其结构 P
35
• 由图2-6(b)可以得知： – 短路电流(Short Circuit Current, ISC) – 开放电路或断路电压(Open Circuit Voltage, VOC) – 最大电流值(Maximum Current, Im) – 最大电压值(Maximum Voltage, Vm)
太阳能电池的基本原理及其结构 P
太阳能电池的基本原理及其结构
2-1 太阳能电池的基本原理 2-2 太阳能电池的基本结构 2-3 太阳能电池的制作
1
内容大纲
太阳能电池的基本原理及其结构 P
28
本章节的内容，主要地是简述式讨论 – 太阳能电池的基本原理 – 太阳能电池的基本结构 – 太阳能电池的制作
2
串聯電阻 電流 (I) Rs
入
射 太 陽 光 線
R sh
二
並
極
聯
IL
體
電
阻
電負 壓
(V) 載
23
图2-7 太阳能电池有串联电阻负载的等效电路示意图
太阳能电池的基本原理及其结构 P
39
Ir Is[exp(qV/ 2kT) 1]
IS / A (q)(ni)(W) / np
VOC (2kT/ q)ln[(IL / IS) 1](kT/ q)ln(IL / IS)
36
倘若选择优化的负载(Load)，则此一太阳能电池可以输出 ( ) V(OC )功IS率C 的80%。 是此ISC一电池的短路电流并等 于 ，而IL 则V是O电C 池的开路或断路电压。
当 V VOC (I 0) 时，
VOC (kT / q)ln[(IL / IS ) 1](kT / q)ln(IL / IS)
太阳能电池的基本原理及其结构 P
39
• 因接面使用材料的种类而区分，则太阳能电池组件的种类：
–同质接面型太阳能电池组件(Homo-Junction Solar Cell)
–异质接面型太阳能电池组件(Hetero-Junction Solar Cell)
• 在接面型太阳能电池组件的特性上，有金属-半导体接触 特性(Metal-Semiconductor Contact)以及金属-绝缘体半导体接触特性(Metal-Insulator-Semiconductor)等两 种；而金属-半导体接触特性，称之為萧特基能障 (Schottky Energy Barrier or Schottky Barrier)。
IL ISC
19
太阳能电池的基本原理及其结构 P
36
電流 (I) 二極體特性曲線
太陽能電池 特性曲線
0
Vop
Voc
電壓 (V)
Iop Ish
Vop：操作電壓 Voc：斷路電壓
Iop：操作電流 Ish：短路電流
(a) 電流 - 電壓示意圖
電流 (I) Ish
Imax
0
電壓 (V)
Vmax Voc
图2-6 太阳能
13
太阳能电池的基本原理及其结构 P
34
接面區域 電子
p 型半導體 費米能階
電位能障礙 (qVbi )
n 型半導體 能隙 (Eg)
導電帶
價電帶
電洞
图2-4 p-n接面型太阳能电池组件的能带示意图
14
太阳能电池的基本原理及其结构 P
35
太阳能电池附有负载的等效电路(Equivalent Circuit)， 包含：电流源(IL),二极管饱和电流(IS),电阻(RL)
8
太阳能电池的基本原理及其结构 P
32
图2-2 p-n接面型半导体 组件结构、能带、 位能、以及电场分 布的示意图
(1) 元件結構
(2) 能帶
本質費米能階 (EFi ) 費米能階 (EF )
(3) 電荷密度(,Coul / cm3) (4) 電場分佈
空間電荷區域
p
Xp
n
Xn
(qVbi) 電位能障礙
太阳能电池的基本原理及其结构 P
28
2-1太阳能电池的基本原理
表2-1 物理式电池以及化学式电池的种类以及其分类
3
太阳能电池的基本原理及其结构 P
29
2-1-1量子力学以及光电效应
• 一般太阳能电池所使用的核心材料是半导体材料，在自然 界中的半导体材料种类： –有机半导体材料 –无机半导体材料
• 在无机半导体材料方面： –硅系列半导体材料 –化合物系列半导体材料 –陶瓷系列半导体材料
21
太阳能电池的基本原理及其结构 P
37
最大输出电功率为：
Pm (Im )(Vm ) IL{VOC (kT / q)ln[1 (qVm / kT) (kT / q)]}
太阳能电池组件的理想光电转换效率或能量转换效率( )
为：
Pm / Pin 100% (Im )(Vm ) / Pin 100% (FF)(IL )(VOC ) /(Pin ) 100%
7
太阳能电池的基本原理及其结构 P
31
• 在硅材料之中，掺杂第五族的元素于其内，则所形成的半 导体是带有较多电子的n型半导体.
• 倘若掺杂第三族的元素于其内，则所形成的半导体是带有 较多电洞的p型半导体.
• 当p型半导体以及n型半导体接合在一起的时候，因为两端 的自由电子以及电洞浓度不同而产生扩散现象，p型半导 体中的电洞浓度较高的，而向n型半导体方面扩散.
4
太阳能电池的基本原理及其结构 P
29
• 在半导体材料中，当两种不同的电荷载体相接合，而产生 发光的效应，则此一物理现象称之为「电激发光效应 (Electro-luminescence Effect)」，它是一种电能转换 成光能的物理现象。倘若半导体材料受到外来光的照射， 而激发出电子以及电洞等电荷载体，并增加其电的传导体 性，则此一现象称之为「光传导效应(Photo-Conductive Effect)」，而且此些电荷载体将往不同的电场方向移动， 导致电荷载体的极化效应(Polarization)，进而衍生出所 谓的电位差或电能，则此一现象称之为「光伏特效应或光 起电力效应(Photo-Voltaic Effect)」，它是一种光能转 换成电能的物理现象。
• 如圖2-6(b)所示的。 IL代表着太阳光辐射于太阳能电 池组件，其内部产生过量载体而形成的电流源；而 IS
代表着二极管组件的饱和电流。
IS / A JS qNcNv[1/ NA ( Dn / n ) 1/ ND ( Dp / p )]exp(Eg / kT)
18
太阳能电池的基本原理及其结构 P
入 射 太 陽 光 線
图2-5太阳能电池组件附 有负载的(a)以及无 负载的(b)等效电 路
電流 (I)
電流 (IF )
IL
二 極
體
電負 壓
(V) 載
(a)
15
光 線
IL太阳能电池的基二 極本原理及其结构
P (V)
載
35
體
• 太阳能电池没有负载的等效电路图
如圖2-5(b)
(a)
入 射 太 陽 光
EFi
qNd
Xp
Xn
Xp 電場 (E) qNa
Xn
(5) 電位能分佈
Vbi 電位能 ( )
Xp
Xn
9
太阳能电池的基本原理及其结构 P
32
• 在接合面附近，由于电荷密度分布的不均匀，而产生
内部的电场效应，并驱使电子以及电洞移动至n型半导体 以及p型半导体，进而促使接合面附近没有电子以及电洞， 此一区域称之为空乏区域(Depletion Region)。pn接面型 半导体组件结构、能带、电荷密度、电位能、以及电场分 布的示意图，如图2-2所示的。
5
太阳能电池的基本原理及其结构 P
30
图2-1 硅原子 的电子结构示意图
6
太阳能电池的基本原理及其结构 P
31
• 当硅的外层轨域电子获得的光能量大于1.1电子伏特，则 最外层轨域电子将形成自由电子以及电洞，此一物理现象 称之為「光激发电子-电洞对(Light-Generated Electron-Hole Pairs)」。电子-电洞对的数量大小将对 其电特性有很大的影响，当激发所衍生的电子-电洞对数 量愈多的话，则其导电效果就愈好的，而且输出电流也将 愈大的，此一现象则是称之為光导电效应(Photo Conductive Effect)。除了吸收外来的光能量而产生电子 -电洞对之外，吸收外来的热能量，而产生电子-电洞对的 现象也有的，此一情形称之为「热激发电子-电洞对(HotGenerated Electron-Hole Pairs)」。
IL ISC
P (I)(V) (IS)(V)[exp(qV/ 2kT) 1] (IL)(V)
Vm (2kT / q)ln[1 (IL / IS) /1 (qmV / 2kT) VOC (2kT / q)ln[1 (qVm / 2kT)]
24
太阳能电池的基本原理及其结构 P
39
Im IS[qVm / 2kT]exp(qVm / 2kT) IL[(1 (1/ qVm / 2kT)]
形状因子(Fill Factor, FF)的定义为： FF (Im )(Vm ) /(IL )(VOC )
22
太阳能电池的基本原理及其结构 P
38
若太阳能电池有串联电阻负载的时候，此时，太阳能电池 组件的电流-电压(I-V)特性以及能量转换效率，可表示为：
In{[(I IL ) / IS ] 1} q(V IRs) / kT I IS{exp[q(V IRs) / kT] 1} IL P I{(kT / q)ln{[(I IL ) / IS] 1} IRs}
