山东省泰安第一中学物理第十三章 电磁感应与电磁波精选测试卷专题练习
第十三章 电磁感应与电磁波精选试卷测试题(Word版 含解析)
第十三章电磁感应与电磁波精选试卷测试题（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．如图所示，三根相互平行的固定长直导线1L、2L和3L垂直纸面如图放置，与坐标原点分别位于边长为a的正方形的四个点上，1L与2L中的电流均为I，方向均垂直于纸面向外，3L中的电流为2I，方向垂直纸面向里（已知电流为I的长直导线产生的磁场中，距导线r处的磁感应强度kIBr（其中k为常数）．某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，速度大小为v，则质子此时所受磁场力为( )A．方向垂直纸面向里，大小为23kIveaB ．方向垂直纸面向外，大小为32kIveC ．方向垂直纸面向里，大小为32kIveD ．方向垂直纸面向外，大小为23kIve【答案】B 【解析】 【详解】根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L 1在O 点产生的磁感应强度大小为B 1＝ kI a，L 2在O 点产生的磁感应强度大小为B 2＝2a L 3在O 点产生的磁感应强度大小为B 3＝2 kIa，先将B 2正交分解，则沿x 轴负方向的分量为B 2x ＝ 2a °＝ 2kIa，同理沿y 轴负方向的分量为B 2y ＝2a °＝ 2kI a ，故x 轴方向的合磁感应强度为B x ＝B 1+B 2x ＝3 2kIa，y 轴方向的合磁感应强度为B y ＝B 3−B 2y ＝32kI a ，故最终的合磁感应强度的大小为22322x y kI B B B a＝＝，方向为tanα＝ yxB B ＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.3．如图甲，一电流强度为I的通电直导线在其中垂线上A点处的磁感应强度B∝，式中r 是A点到直导线的距离．在图乙中是一电流强度为I的通电圆环，O是圆环的圆心，圆环的半径为R，B是圆环轴线上的一点，OB间的距离是r0，请你猜测B点处的磁感应强度是( )A．22R IBr∝B．()3222IBR r∝+C．()23222R IBR r∝+D．()23222r IBR r∝+【答案】C【解析】因一电流强度为I的通电直导线在其中垂线上A点处的磁感应强度B∝Ir，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．4．在物理学的发展过程中，许多物理学家的科学发现推动了人类历史的进步．下列表述符合物理学史实的是（ ）A ．法拉第首先引入电场线和磁感线，极大地促进了人类对电磁现象的研究B ．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证C ．牛顿利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点D ．胡克认为弹簧的弹力与弹簧的长度成正比 【答案】A 【解析】 【详解】A 、法拉第首先引入电场线和磁感线，极大地促进了他对电磁现象的研究，故A 正确；B 、伽利略用数学和逻辑推理得出了自由落体的速度与下落时间成正比，而不是直接用实验验证这个结论．故B 错误．C 、伽利略利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点，故C 错误；D 、胡克认为弹簧的弹力与弹簧的形变量成正比，故D 错误.故选A. 【点睛】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一．5．如图所示，三根完全相同的通电直导线a 、b 、c 平行固定，三根导线截面的连线构成一等边三角形，O 点为三角形的中心，整个空间有磁感应强度大小为B 、方向平行于等边三角形所在平面且垂直bc 边指向a 的匀强磁场。

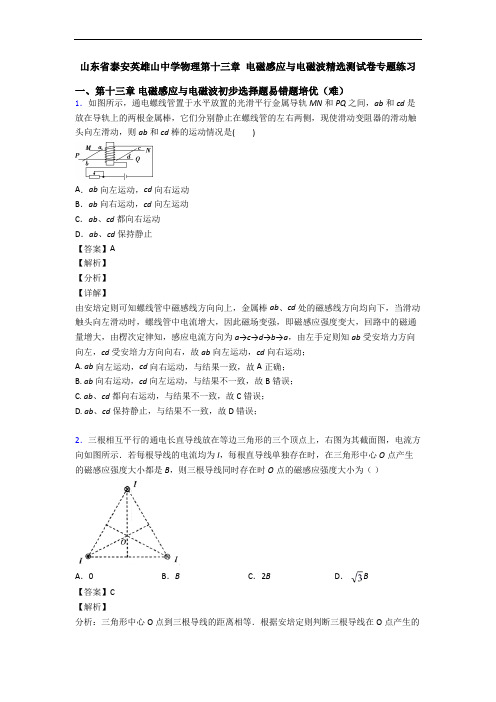

山东省泰安英雄山中学物理第十三章 电磁感应与电磁波精选测试卷专题练习
山东省泰安英雄山中学物理第十三章电磁感应与电磁波精选测试卷专题练习一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。
高中物理第十三章 电磁感应与电磁波精选测试卷(Word版 含解析)
高中物理第十三章 电磁感应与电磁波精选测试卷（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB Rr ∝+ C ．()232220R IB R r∝+D ．()2032220r I B R r ∝+【答案】C【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r 的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．如图所示为六根与水平面平行的导线的横截面示意图，导线分布在正六边形的六个角，导线所通电流方向已在图中标出。
已知每条导线在O 点磁感应强度大小为0B ，则正六边形中心O 处磁感应强度的大小和方向（ ）A ．大小为零B ．大小02B ，方向沿x 轴负方向C ．大小04B ，方向沿x 轴正方向D ．大小04B ，方向沿y 轴正方向【答案】D【解析】【分析】【详解】根据磁场的叠加原理，将最右面电流向里的导线在O 点产生的磁场与最左面电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 1；同理，将左上方电流向外的导线在O 点产生的磁场与右下方电流向里的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 2；将右上方电流向里的导线在O 点产生的磁场与左下方电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 3。
高中物理第十三章 电磁感应与电磁波精选测试卷测试卷附答案
高中物理第十三章电磁感应与电磁波精选测试卷测试卷附答案一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B ，方向水平向左．故选C点评：本题首先运用安培定则判断B 的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．4．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
高中物理第十三章 电磁感应与电磁波精选测试卷测试卷 (word版,含解析)
高中物理第十三章 电磁感应与电磁波精选测试卷测试卷 （word 版，含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN 和PQ 之间，ab 和cd 是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab 和cd 棒的运动情况是( )A ．ab 向左运动，cd 向右运动B ．ab 向右运动，cd 向左运动C ．ab 、cd 都向右运动D ．ab 、cd 保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab 、cd 处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a →c →d →b →a ，由左手定则知ab 受安培力方向向左，cd 受安培力方向向右，故ab 向左运动，cd 向右运动；A. ab 向左运动，cd 向右运动，与结果一致，故A 正确；B. ab 向右运动，cd 向左运动，与结果不一致，故B 错误；C. ab 、cd 都向右运动，与结果不一致，故C 错误；D. ab 、cd 保持静止，与结果不一致，故D 错误；2．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
现在O 点垂直纸面固定一根通有电流为I 0的直导线，当1230I I I I ===时，O 点处导线受到的安培力大小为F 。
已知通电长直导线在某点产生的磁感应强度大小和电流成正比，则（ ）A ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为4FB ．当102303I I I I I ===、时，O 3FC ．当201303I I I I I ===、时，O 3FD ．当301203I I I I I ===、时，O 点处导线受到的安培力大小为2F【答案】C【解析】【分析】【详解】根据安培定则画出123I I I 、、在O 点的磁感应强度123B B B 、、的示意图如图所示当1230I I I I ===时，三根导线在O 点产生的磁感应强度大小相等，设为0B ，根据磁场叠加原理可知，此时O 点的磁感应强度为02B B =此时O 点处对应的导线的安培力002F B I L =AB ．由于通电长直导线在某点产生的磁感应强度大小和电流成正比，当102303I I I I I ===、时，则有103B B =，230B B B ==根据磁场叠加原理可知，此时O 点的磁感应强度为04B B =此时O 点处对应的导线的安培力0042F B I L F '==故AB 错误；C ．当201303I I I I I ===、时，有203B B =，130B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故C 正确；D ．当301203I I I I I ===、时，有303B B =，120B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故D 错误。
第十三章 电磁感应与电磁波精选试卷(Word版 含解析)
第十三章电磁感应与电磁波精选试卷（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．3．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
高中物理第十三章 电磁感应与电磁波精选测试卷检测题(Word版 含答案)
高中物理第十三章电磁感应与电磁波精选测试卷检测题（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．4．在物理学的发展过程中，许多物理学家的科学发现推动了人类历史的进步．下列表述符合物理学史实的是（）A．法拉第首先引入电场线和磁感线，极大地促进了人类对电磁现象的研究B．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证C．牛顿利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点D．胡克认为弹簧的弹力与弹簧的长度成正比【答案】A【解析】【详解】A、法拉第首先引入电场线和磁感线，极大地促进了他对电磁现象的研究，故A正确；B、伽利略用数学和逻辑推理得出了自由落体的速度与下落时间成正比，而不是直接用实验验证这个结论．故B错误．C、伽利略利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点，故C错误；D、胡克认为弹簧的弹力与弹簧的形变量成正比，故D错误.故选A.【点睛】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一．5．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。
高中物理第十三章 电磁感应与电磁波精选测试卷测试卷(含答案解析)
高中物理第十三章 电磁感应与电磁波精选测试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B -B ．212B B -C ．122B B -D ．13B 【答案】B【解析】 对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN 和PQ 之间，ab 和cd 是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab 和cd 棒的运动情况是( )A ．ab 向左运动，cd 向右运动B ．ab 向右运动，cd 向左运动C ．ab 、cd 都向右运动D ．ab 、cd 保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab 、cd 处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a →c →d →b →a ，由左手定则知ab 受安培力方向向左，cd 受安培力方向向右，故ab 向左运动，cd 向右运动；A. ab 向左运动，cd 向右运动，与结果一致，故A 正确；B. ab 向右运动，cd 向左运动，与结果不一致，故B 错误；C. ab 、cd 都向右运动，与结果不一致，故C 错误；D. ab 、cd 保持静止，与结果不一致，故D 错误；3．如图所示，三根相互平行的固定长直导线1L 、2L 和3L 垂直纸面如图放置，与坐标原点分别位于边长为a 的正方形的四个点上， 1L 与2L 中的电流均为I ，方向均垂直于纸面向外， 3L 中的电流为2I ，方向垂直纸面向里（已知电流为I 的长直导线产生的磁场中，距导线r 处的磁感应强度kI B r（其中k 为常数）．某时刻有一质子（电量为e ）正好沿与x 轴正方向成45°斜向上经过原点O ，速度大小为v ，则质子此时所受磁场力为( )A 23kIveB 32kIveC ．方向垂直纸面向里，大小为32kIve a D ．方向垂直纸面向外，大小为32kIve a【答案】B【解析】【详解】 根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L1在O点产生的磁感应强度大小为B1＝kIa，L2在O点产生的磁感应强度大小为B2＝2kIa，L3在O点产生的磁感应强度大小为B3＝2kIa，先将B2正交分解，则沿x轴负方向的分量为B2x＝2kIasin45°＝2kIa，同理沿y轴负方向的分量为B2y＝2kIasin45°＝2kIa，故x轴方向的合磁感应强度为B x＝B1+B2x＝32kIa，y轴方向的合磁感应强度为B y＝B3−B2y＝32kIa，故最终的合磁感应强度的大小为22322x ykIB B Ba＝＝，方向为tanα＝yxBB＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.4．如图甲，一电流强度为I的通电直导线在其中垂线上A点处的磁感应强度B∝，式中r 是A点到直导线的距离．在图乙中是一电流强度为I的通电圆环，O是圆环的圆心，圆环的半径为R，B是圆环轴线上的一点，OB间的距离是r0，请你猜测B点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB Rr ∝+ C ．()232220R IB R r∝+D ．()2032220r I B R r ∝+【答案】C【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．5．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
人教版高中物理第十三章 电磁感应与电磁波精选试卷专题练习(word版
人教版高中物理第十三章电磁感应与电磁波精选试卷专题练习（word版一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.3．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（ ）A ．B ．C ．D ．【答案】C 【解析】 【分析】 【详解】A 、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A 错误；B 、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B 错误；C 、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C 正确；D 、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D 错误；4．如图所示，两根相互平行的长直导线过纸面上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。
第十三章 电磁感应与电磁波精选试卷同步检测(Word版 含答案)
第十三章 电磁感应与电磁波精选试卷同步检测（Word版 含答案）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002IB r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.3．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（ ）A ．B ．C ．D ．【答案】C 【解析】 【分析】 【详解】A 、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A 错误；B 、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B 错误；C 、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C 正确；D 、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D 错误；4．如图所示，三根完全相同的通电直导线a 、b 、c 平行固定，三根导线截面的连线构成一等边三角形，O 点为三角形的中心，整个空间有磁感应强度大小为B 、方向平行于等边三角形所在平面且垂直bc 边指向a 的匀强磁场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A．线圈平面沿着与磁感线垂直的方向运动
B．线圈平面沿着与磁感线平行的方向运动
C．线圈绕着与磁场平行的直径ab旋转
D．线圈绕着与磁场垂直的直径cd旋转
【答案】D
【解析】
【分析】
【详解】
A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．
B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．
A．线框平面始终与磁感线平行，线框在磁场中左右运动
B．线框平面始终与磁感线平行，线框在磁场中上下运动
C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动
D．线框绕位于线框平面内且与磁感线平行的轴线CD转动
【答案】C
【解析】
【分析】
【详解】
产生感应电流的条件是穿过闭合线圈的磁通量发生变化，ABD中线圈中的磁通量都不发生变化，只有C中闭合线圈的磁通量发生变化。
山东省泰安第一中学物理第十三章 电磁感应与电磁波精选测试卷专题练习
一、第十三章电磁感应与电磁波初步选择题易错题培优（难）
1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()
选项D正确，ABC错误。
故选D。
4．已知通电长直导线在其周围某点产生磁场的磁感应强度大小B0与通电导线中的电流强度I成正比，与该点到通电导线的距离r成反比，即 ，式中k为比例系数。现有两条相距为L的通电长直导线a和b平行放置，空间中存在平行于图示的菱形PbQa的匀强磁场（图中未画出）。已知菱形PbQa的边长也为L，当导线a和b中通以大小相等、方向如图所示的电流I时，P点处的磁感应强度恰好为零。则下列说法正确的是（ ）
故选：C。
10．如图甲所示，是某电磁泵的结构示意图，竖直面上的矩形铁芯留有缝隙，缝隙间垂直嵌入横截面为矩形的金属泵沟（泵沟是闭合的环形，图中只画出了一部份），泵沟与铁芯间绝缘，泵沟内是液态金属，它的左右侧接有电极．图乙给出了绕组的绕线和整个电路的连接情况．由此可判断，当接通交流电源后，泵沟内的液态金属流动的情况是
【详解】
波长的大小大于可见光的波长，属于红外线．故A错误，B正确．光子能量 ．故C错误．每秒钟发出的光子数 ．故D正确．故选BD．
【点睛】
解决本题的关键熟悉电磁波谱中波长的大小关系，以及掌握光子能量与波长的大小关系 ．
14．如图，两根互相平行的长直导线垂直穿过纸面上的M、N两点。导线中通有大小相等、方向相反的电流。a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。关于以上几点处的磁场，下列说法正确的是（）
A．线圈a中无感应电流B．线圈b中有感应电流
C．线圈c中有感应电流D．线圈d中无感应电流
【答案】CD
【解析】
【分析】
【详解】
根据安培定则可判断出电流产生的磁场方向，线圈a中的磁场方向均垂直于纸面向里，线圈c中的磁场方向均垂直于纸面向外，线圈b、d中的合磁通量始终为零，故增大两直导线中的电流时，线圈a、c中的磁通量发生变化，有感应电流产生，而线圈b、d中无感应电流产生，选项C、D正确，A、B错误．
故B错误；
CD．导线b撤去后，导线a、e间的磁场力与c、e间的磁场力大小相等，方向相反，合力为0，导线d、e为同方向电流相互吸引，即导体棒e所受安培力方向为沿y轴负方向，大小为
故C正确，D错误。
故选C。
12．如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流的情况是（）
故选A。
8．如图所示， 是半圆弧， 为圆心， 为半圆弧的最高点， ， 、 、 处各有一垂直纸面的通电直导线，电流大小均为 ，长度均为 ， 和 处通电直导线的电流方向垂直纸面向外， 处通电直导线的电流方向垂直纸面向里，三根通电直导线在 点处产生的磁感应强度大小均为 ，则 处的磁感应强度大小为（ ）
A． B． C． D．0
图甲图乙
A．始终由内流向外B．始终由外流向内
C．内外来回流动D．不会流动
【答案】A
【解析】
【分析】
【详解】
线圈中接有交变电流，交变电产生交变磁场，交变磁场在泵沟内产生交变电场，当产生的交变磁场方向竖直向下在增大时，根据“麦克斯韦电磁场”理论可知，在泵沟中产生从上往下看逆时针的电场，在电场中形成逆时针的电流，所以液态金属流动方向从内流向外，同理可知，当产生的交变磁场方向竖直向上在增大时，液态金属流动方向从内流向外；
B．当I1=3I，I2=I3=I时，O点的磁感应强度大小为3B
C．当I2=3I，I1=I3=I时，O点的磁感应强度大小为 B
D．当I3=3I，I1=I2=I时，O点的磁感应强度大小为 B
【答案】A
【解析】
【详解】
AB．根据安培定则画出I1、I2、I3在O点的磁感应强度示意图，当I1=I2=I3时，令B1=B2=B3=B0，示意图如图甲所示
BC．由平行四边形定则知匀强磁场的磁感应强度方向应由P点指向Q点，且大小为 ，才能使P点处的合磁感应强度恰为零，B、C项错误；
A．同理可知Q点处的磁感应强度也为零，A项错误；
D．由于两导线连线中点到两导线的距离均为 ，两导线在该处产生的磁感应强度加倍，大小均为 ，合磁感应强度的大小为 ，D项正确。
故选D。
5．下列关于电磁感应现象的认识，正确的是( )
A．它最先是由奥斯特通过实验发现的
B．它说明了电能生磁
C．它是指变化的磁场产生电流的现象
D．它揭示了电流受到安培力的原因
【答案】C
【解析】
【分析】
【详解】
电磁感应现象最先是由法拉第通过实验发现的，它说明了磁能生电的问题，它是指变化的磁场产生电流的现象，故选项C正确．
A．b导线撤去前，电流的大小关系为I2= I1
B．b导线撤去前，四根导线所受的安培力均为零
C．b导线撤去后，导体棒e所受安培力方向为沿y轴负方向
D．b导线撤去后，导体棒e所受安培力大小为2 kII2
【答案】C
【解析】
【分析】
【详解】
b导线撤去前，各导线受力如图所示
A．由题意可知
即
得
故A错误；
B．导线a所受的合力为
根据磁场叠加原理，可知此时O点的磁感应强度大小B与B0满足关系 ；
当I1=3I2，I2=I3=I时，B1=3B0，B2=B3=B0，示意图如图乙所示
由图乙解得O点的磁感应强度大小为4B0=2B，故A正确，B错误；
CD．当I2=3I，I1=I3=I时，B1=B3=B0，B2=3B0，示意图如图丙所示
由图丙解得O点的磁感应强度大小为 ，同理可得，当I3=3I，I1=I2=I时，O点的磁感应强度大小也为 ，故CD错误。
A．相反，1∶2B．相同，1∶1
C．垂直，2∶1D．垂直，1∶2
【答案】B
【解析】
【详解】
如图甲所示，A、C处导线在O点处产生的磁场的磁感应强度等大反向，矢量和为零，B处导线在O点处产生的磁场的磁感应强度沿OC方向，设菱形的边长为a，导线中的电流大小为I，则O点处的磁感应强度大小为 ．如图乙所示，A、C处导线在D点处产生的磁场的磁感应强度的矢量和为 ，方向垂直BD向右，B处导线在D点处产生的磁场的磁感应强度方向垂直BD向右，大小为 ，因此D点处的磁感应强度方向垂直BD向右，大小为 ，则O、D两点处的磁感应强度方向相同，大小之比为1∶1，B正确．
A．ab向左运动，cd向右运动
B．ab向右运动，cd向左运动
C．ab、cd都向右运动
D．ab、cd保持静止
【答案】A
【解析】
【分析】
【详解】
由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；
A．大小为零
B．大小 ，方向沿 轴负方向
C．大小 ，方向沿 轴正方向
D．大小 ，方向沿y轴正方向
【答案】D
【解析】
【分析】
【详解】
根据磁场的叠加原理，将最右面电流向里的导线在O点产生的磁场与最左面电流向外的导线在O点产生的磁场进行合成，则这两根导线的合磁感应强度为B1；
同理，将左上方电流向外的导线在O点产生的磁场与右下方电流向里的导线在O点产生的磁场进行合成，则这两根导线的合磁感应强度为B2；
13．某半导体激光器发射波长为1.5×10-6m，功率为5.0×10-3W的连续激光．已知可见光波长的数量级为10-7m，普朗克常量h＝6.63×10-34J·s，该激光器发出的
A．是紫外线B．是红外线
C．光子能量约为1.3×10-18JD．光子数约为每秒3.8×1016个
【答案】BD
【解析】
【分析】
7．三根通电长直导线平行放置，其截面构成等边三角形，O点为三角形的中心，通过三根直导线的电流大小分别用小I1，I2、I3表示，电流方向如图所示.当I1=I2=I3=I时，O点的磁感应强度大小为B，通电长直导线在某点产生的磁感应强度大小跟电流成正比，则下列说法正确的是（）
