示波器探头基础知识
示波器探头基础系列之五——示波器探头使用指南(上)
示波器探头基础系列之五——示波器探头使用指南（上）
于C1 和C2，部分的来源与探头针到地的寄生电容Ctrip。
如前所述，高阻探头适用于信号频率低于50MHz 的场合。
这些探头相对便宜，因为它们只使用无源器件。
另外，他们有非常宽的动态范围。
其最小电压幅度取决于探头的衰减因子和示波器的垂直灵敏度。
衰减因子为高电压输入信号提供了便利，如10：1 衰减无源探头支持最高600V 输入电压。
同时，这些探头提供许多种附件，如可变长度电缆选件、各种探头前端、适配器、连接地线。
高阻探头如何影响测量图4 计算带宽和上升时间的测量系统
当示波器被用来测量电路或器件，需要估计测量仪器如何影响待测电路。
大多数情况下，可以建立示波器的输入模型（包括探头），并量化负载效应和
信号偏差。
测试人员关于待测电路的知识加上示波器厂家提供的仪器和探头的规格书，可以建立整个测试系统的模型。
考虑测试系统的简化模型，如图4 所示。
示波器和高阻探头被简化为等效并联RC 电路。
同样的，待测电路可以被简化为戴维宁等效模型。
如果待测电路的源电阻，Rs，约为50Ohm,当使用传统的10：1 高阻探头，则有理由忽略探头10MOhm 电阻，Ro。
这样，系统的等效电路包含有串连电阻，Rs，和并联电容（该电容的值可认为是源电容Cs 和探头输入电容Co 之和。
从这个简单的模型中，我们可以估计示波器对信号上升时间的影响。
由电路分析知识可知，RC 电路对应阶跃输入的响应，其上升时间Tr 有如下公式:
如下例子提供了一些典型的参数值，可以很好的解释适用高阻探头对测量结果带来的影响。
示波器探头入门
1-1 中加以说明，探头在此测量图中作为一个未定义的方框而被指明。
探头事实上无论它是什么，它必须在信号源和示波器输入之间提供足够便利的和高质量的连接(图 1-2 )。
适当的连接有3个关键性的定义问题-物理连接，对电路运行的影响，及信号的传送。
图1-1. 探头是在示波器和测试点之间进行物理和电路连接的设备。
图1-2. 大多数探头由一个探头尖，一根探头电缆线，及一个补偿盒或其它类型的信号调节网络组成。
1理想的探头在理想世界中，理想的探头将提供下列关键的属性：连接简单和便利绝对的信号保真度零信号源极负载完全的噪音抗扰性连接简易和便利。
一个连接到测试点的物理连接已经作为探测的关键要求之一被论及。
使用理想的探头，你应该能够使物理连接简单及便利。
对于小型化电路，如高密度的表面装配技术( SMT ) 电路，微型探头及多种类的为SMT设备设计的探头尖适配器，能够使连接简易及便利。
图 1-3a所示，为这样的一个探头系统。
然而，这些探头，对于具有高电压和普通标准导线的工业功率电路而言，是太小了。
对于功率应用，需要应用更大尺寸的具有更多边缘保护的探头。
图1-3b和表1-3c是此类探头的例子。
图1-3b是一根高电压探头，图1-3c是一个通用探头上的夹具。
从这几个物理连接的例子可以看出，对于所有的应用来说，没有唯一的理想的探头尺寸及外形结构，因此，我们设计了各种各样尺寸外形及结构的探头，从而满足各种各样的应用和物理连接的要求。
绝对信号保真度。
理想的探头应该忠实地将信号从探头尖传送到示波器输入端。
换句话说，探头尖处的原有信号应当被忠实地复制到示波器输入端。
a. 探测 SMT 设备。
b. 高电压探头。
c. 通用探头上的夹具。
图1-3 多种多样的探头可应用于不同的技术应用及测量需求之中。
2图 1-5 . 探头和示波器设计为在规定的带宽范围上进行测量。
超越了 3 dB 点的频率，信号振幅极度削弱，测量结果是无法预知的。
图 1-4 .探头是由分布式的阻抗、感抗、电容组成。

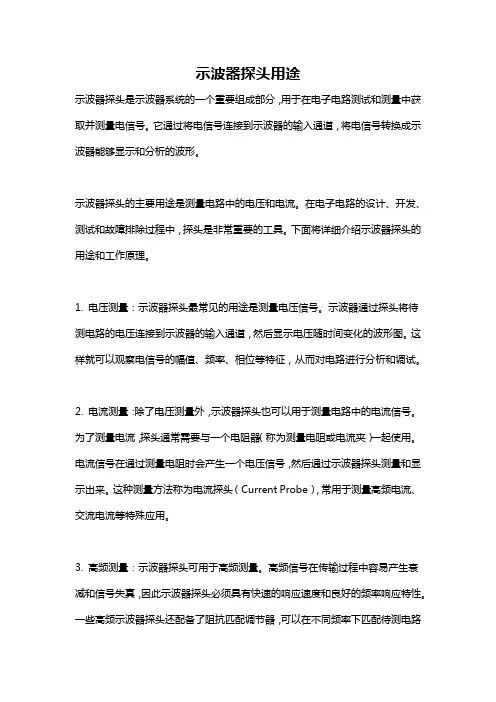

示波器探头用途
示波器探头用途示波器探头是示波器系统的一个重要组成部分，用于在电子电路测试和测量中获取并测量电信号。
它通过将电信号连接到示波器的输入通道，将电信号转换成示波器能够显示和分析的波形。
示波器探头的主要用途是测量电路中的电压和电流。
在电子电路的设计、开发、测试和故障排除过程中，探头是非常重要的工具。
下面将详细介绍示波器探头的用途和工作原理。
1. 电压测量：示波器探头最常见的用途是测量电压信号。
示波器通过探头将待测电路的电压连接到示波器的输入通道，然后显示电压随时间变化的波形图。
这样就可以观察电信号的幅值、频率、相位等特征，从而对电路进行分析和调试。
2. 电流测量：除了电压测量外，示波器探头也可以用于测量电路中的电流信号。
为了测量电流，探头通常需要与一个电阻器（称为测量电阻或电流夹）一起使用。
电流信号在通过测量电阻时会产生一个电压信号，然后通过示波器探头测量和显示出来。
这种测量方法称为电流探头（Current Probe），常用于测量高频电流、交流电流等特殊应用。
3. 高频测量：示波器探头可用于高频测量。
高频信号在传输过程中容易产生衰减和信号失真，因此示波器探头必须具有快速的响应速度和良好的频率响应特性。
一些高频示波器探头还配备了阻抗匹配调节器，可以在不同频率下匹配待测电路的阻抗，提高测量精度。
4. 差分信号测量：示波器探头还可以用于测量差分信号。
差分信号是由两个相互干扰的信号组成，常见于许多电路和系统中。
示波器探头的差分测量功能允许用户同时测量并显示两个信号之间的差异，从而帮助分析噪声、干扰、共模电压等问题。
5. 逻辑信号测量：除了模拟信号测量外，示波器探头也可以用于逻辑信号测量。
逻辑信号是数字系统中常见的信号形式，通常表示为0和1。
示波器探头可以将逻辑信号转换成模拟信号，并显示出信号的高电平和低电平状态以及信号的变化情况。
这对于分析和调试数字电路非常有用。
总结起来，示波器探头是示波器系统中的一个重要工具，主要用于测量电压和电流信号。
示波器及探头使用
示波器及探头使用公司目前使用的示波器以数字示波器为主，分为两类，一类是福禄克（FLUKE）数字示波器，另一类是泰克（Tektronix ）,另外还有一台建伍（KENWO0D）模拟示波器。
示波器在生产和研发中都是非常重要的一种仪器，而且也是非常昂贵的一种仪器，所以正确使用示波器不仅能提高工作效率，也能减小对示波器的不合理损耗。
一、示波器基础知识♦什么叫示波器？示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。
在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。
有时称亮度为Z轴。
这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值（DC）和交流值（AC）信号的噪声值和噪声是否随时间变化。
♦波形测量频率和周期不断重复的信号具有频率特性。
频率的单位是赫兹（Hz）,表示一秒时间内信号重复的次数。
成为周期每秒。
重复信号也具有周期特性，即信号完成一个循环所需要的时间量。
周期和频率互为倒数关系，即1/ 周期等于频率，同理1/ 频率等于周期。
电压电压是电路两点间的电势能或信号强度。
有时把地线或零电压作为参考点。
如果测量的是波形从最高峰值到最低峰值的电压值，则称为电压的峰值- 峰值。
幅度幅度是指电路两点间电压量。
幅度通常指被测信号以地或零电压为参考时的最大电压。
其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。
♦示波器的分类模拟示波器本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。
示波器屏幕通常是阴极射线管（CRT。
电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。
当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。
在屏幕同一位置电子束投射频度越大，显示得也越亮。
示波器有源无源电压探头的区分及操作规程
示波器有源无源电压探头的区分及操作规程示波器有源无源电压探头的区分一、无源电压探头1、无源探头无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。
探头中没有有源器件（晶体管或放大器），因此不需为探头供电。
无源探头一般是最坚固、性价比高的探头，它们不仅使用简便，而且使用广泛。
2、高阻无源电压探头从实际需要启程，使用较多的是电压探头，其中高阻无源电压探头占最大部分。
无源电压探头为不同电压范围供应了各种衰减系数1TImes；，10TImes；和100TImes；。
在这些无源探头中，10TImes；无源电压探头是常用的探头。
对信号幅度是1V峰峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。
在低幅度和中等幅度信号混合（几十毫伏到几十伏）的应用中，可切换1×/10×探头要便利得多。
但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗（R和C）特点也不同。
因此，这些探头不能与示波器的输入完全匹配，不能供应标准10×探头实现的较优性能。
3、低阻无源电压探头大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。
而低阻无源电压探头（又称为50欧姆探头、Zo探头、分压器探头）的频率特性很好，接受匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。
这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计（TDR）。
4、无源高压探头“高压”是相对的概念。
从探头角度看，我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。
高压探头要求具有良好的绝缘强度，保证使用者和示波器的安全。
二、有源电压探头1、有源探头有源探头包含或倚靠有源器件，如晶体管。
常见的情况下，有源设备是一种场效应晶体管（FET），它供应了特别低的输入电容，低电容会在更宽的频段上导致高输入阻抗。
常用示波器及探头的使用
示波器最常用的设置
• 最常用的设置 • 示波器主要有三个设置区，第一个
是：“VERTICAL”设置区，用来 设置信号显示时垂方向的有关状况 ，诸如显示幅度，在屏幕上的上下 位置等。第二个是 “HORIZONTAL”设置区，用来 设置信号显示时在水平方向的有关 状况，比如左右位置和信号显示宽 度。第三个是最复杂的 “TRIGGER”设置区，用来设置 信号的触发方式，正是因为数字示 波器提供了丰富的触发方式才使其 功能很强大。 • “VERTICAL”通常设置为 2.0V；“HORIZONTAL”根据所 观察的具体信号设置； “TRIGGETR”通常设置为： TRIGGER MENU →SET LEVEL TO 50%→Type（ main）→Edge（pop-up）。
• TDS754 500MHz带宽，2G/s采样。
• TDS784 1GHz带宽，4G/s采样；
• TDS794 2Gห้องสมุดไป่ตู้z带宽，4G/s采样；
• TDS7404 4GHz带宽，20G/s采样。
• CSA7000系列，直接可以测试光口，其他同 TDS7000,型号少一些。
• 带宽：描述了示波器固有的上升时间（即时延）。
常用探头校正
• 电流探头的校正： • 探头接在示波器的通道1上，按下电
流探头上“DEGAVSS”和 “BALANCE”按钮调校和校零，校 零好后，示波器TDS754上CH1显 示出单位“mA”。
探头使用注意事项1
• 手不要触摸探头 • 探头地就近接被测信号的地 • 探头探针就近接被测信号管脚 ,探头要尽量与电
路板PCB板面垂直 • 测试时，尽量减小探头探针与探头地所构成环路
的面积 • 探头的地线不要悬空,只能接电路板上的地线，不
示波器探头知识
示波器被誉为“电子工程师的眼睛”，作为示波器不可缺少的组成部分，示波器探头的参数直接影响到测试结果的准确性及正确性，因此，能否正确选取合适的示波器探头直接关系到测试工作的成败，作为一名电子工程师，我们必须知道各种示波器探头的特点、原理及适用场合。
示波器探头的种类有很多，大体上可以分为电压、电流、逻辑等几大类，如下图所示：♦电压探头理想中的电压探头没有负载效应，不会对测量造成任何影响，同时对信号没有任何失真。
理想探头具备如下特征：1).输入电阻无限大；2).输入电容为0；3).带宽无限大；4).动态范围无线大；5).1:1衰减；6).无延迟；7).无相位偏移；8).机械结构适合测量应用。
在实际中，这种理想探头是不存在的。
为了说明探头对测量的影响，我们可以把探头模型简单等效为一个R、L、C电路，把这个模型与被测电路放在一起，如下图所示：如上图所示，Rprobe是探头的输入电阻，为了尽可能减少探头对被测电路的影响，要求探头本身的输入电阻Rprobe越大越好，但是Rprobe是不可能做到无穷大的，所以就会和被测电路产生分压，使得实测电压比实际电压小。
为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。
大部分探头的输入阻抗在几十K欧姆到几十兆欧姆之间。
Cprobe是探头本身的输入电容。
这个电容不是刻意做进去的，而是探头的寄生电容。
这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成分，把信号的上升沿变缓。
通常高带宽的探头寄生电容都比较小。
理想情况下Cprobe 应该为0，但是实际做不到。
一般无源探头的输入电容在10pf 至几百pf 间，带宽高些的有源探头输入电容一般在0.2pf 至几pf 间。
Lprobe是探头导线的寄生电感，通常1mm 探头的地线会有大约1nH 的电感，信号和地线越长，电感值越大。
探头的寄生电感和寄生电容组成了谐振回路，当电感值太大时，在输入信号的激励下就有可能产生高频谐振，造成信号的失真。
示波器探头的知识
信號的特點: 選用某一個探頭去測試一個信號, 對信號特點的了解非常重要.
我們需要了解那些特點呢?
第一, 信號的頻率成分. 純正的正弦曲線擁有單一的頻率,例如1KHz的純正 正弦波就只有1KHz的頻率成分. 但是如果是1KHz的方波呢? 其頻率成分就 比較複雜, 它還包含很多次的諧波成分,3次,5次,7次…….如果不考慮這些諧 波成分的話,波型就會失真. 所以我們在在選用探頭時就需要考慮信號的頻率 成分帶寬跟探頭帶寬之間的關係,一般遵行5倍原則,就是探頭的帶寬要比信 號基礎頻率高3~5倍, 才能保證測試的精確性. 另外信號的上升時間也需要考 慮,基本頻率只有100KHz,上升時間為10nS的方波, 其諧波成分遠比純正的 1MHz的正弦波高的多. 我們現在做的硬開關的switch power supply其內部 波型絕大多數為方波.
Page 3 of 10
P&C SBG Peripherals SBU
7.CMRR(共模抑制比): 這個參數是指差分探頭的一個最重要的指標. CMRR會 隨頻率的提高而下降. CMRR=Ad(差分信號電壓增益)/Ac(共模信號電壓增益)
8. 傳播延遲: 傳播延遲是探頭器件及信號通過這些器件從探針傳送到示波器連 器所需要時間的函數.通常情況傳播延遲是由於探頭的電纜導致的.
P&C SBG Peripherals SBU
Page 5 of 10
7.電流探頭( Tek Tcp303) 帶寬: 20MHz 最快上升時間: <7nS 典型延遲時間: 53nS 最小分辨率: 5mA/div 額定最大電流測量範圍: 150A DC
500A Peak Pulse Current 操作溫度範圍:0 to 50 degree C 需要配合TCP A300使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示波器探头基础知识
示波器探头原理---示波器探头工作原理
示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。
探头有很多种类型号各有其特性，以适应各种不同的专门工作的需要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。
这种探头通常对输入信号进行衰减。
我们将首先集中讨论通用无源探头，说明共主要技术指标以及探头对被测电路和被测信号的影响，接着简单介绍几种专用探头及其附近。
屏蔽
示波器探头的一个重要任务是确保只有希望观测的信号才在示波器上出现，如果我们仅仅使用一普通导线来代替探头，那么它的作用就好象是一根天线，可以从无线电台、荧光灯，电机、50或60Hz的电源的交流声甚至当地业余无线电爱好者那里接收到很多不希望的干扰信号，这类噪声甚至还能注入到被测电路中去所以我们首先需要的是屏蔽的电缆，示波器探头的屏蔽电缆通过探头尖端的接地线和被测电路连接，从而保证了很好的屏蔽。
一．探头构造图：
4. 一个探头，就算它只是简单的一条电线，它也可能是一个很复杂的电路。
a）对于DC 信号( 0 Hz 频率)，探头作为一对导线与一系列电阻，就向一个终端电阻一样。
b) AC 信号的特性变化是因为：电线具有分布电感(L)，电线具有分布电容(C)。
分布电感反作用于AC信号，在信号频率增加时，阻止AC信号通过。
分布电容反作用于AC信号，在信号频率增加时，减小 AC信号电流通过的阻抗。
这些反作用元件(L 和 C )的交互作用，与电阻元件(R)一起，成为随信号频率不同而变化的探头阻抗。
示波器选型（探头技术指标参数的意义）
自从示波器问世以来，它一直是最重要，最常见的电子测试仪器之一，由于电子技术的发展，示波器的功能在不断上升完善，其它性能和价格也是五花八门主，其探头也是从单一到复杂。
一。
频宽
和示波器一们，探头也具有其允许的有限带宽。
如果我们使用一台100MHz 的示波器和一个100MHz的探头，那么它们组合起来的响应就小于100MHz，探头的电容和示波器的输入电容相加，这就减小了系统的带宽，加大了显示的上升时间tr见第一章1.3节上升时间。
使用1.3节的公式
tr(ns)=350/BW(MHz)
如果示波器和探头各自均为100MHz带宽，其上升时间均为tr=3.5ns 。
则有效系统上升时间就由下式给出：
trsystem=sqr(t2rscope+t2rprobe)
=sqr(3.52+3.52)ns
=sqr(24.5)2ns
=4.95ns
根据4.95ns的系统上升时间求得，系统带宽为350/4.95MHz=70.7MHz。
从上述的计算可以看出，探头本身的频宽要比示波器高。
二．示波器探头最大输入电压
多数通用10：1探头的构造使这些探头适合于最大输入电压为峰值400V或500V的情况下使用，所以这些探头可以用于信号电平高达数百伏的广泛的应用场合，对于需要测量更高电压的场面合，我们推荐使用电压额定值更高的100：1探头。
三．FET示波器探头
这是一种可在高频下使用的有源探头，其使用频率可达650MHz。
其输入电容可低达1.4pF，因此特别适合于在具有很高源阻抗的电路中测量快速瞬变，或者其它要求探头负载效应最小的场合。
由于采用有源设计方案，所以FET探头也可用于1：1的情况，仍具有极低的输入电容。
电流示波器探头
顾名思义，使用这种探头时示波器上显示的是导体中的电流而不是其上的电压。
在这种探头的头上装有一个电流感应变压器，使用时只要把探头卡到电缆导线上而无需切断电路，探头获得的信号首先变换成电压，再经过比例变换后送到示波器的端，这时示波器显示的单位为A/格或mA/格。
探头的频率范围可达70MHz以上。
使用电流探头以后，具有数学处理能力的示波器就可以通过将电压波形和电流波形相乘来进行功率的测量。
1.探头使用过程中遇到的问题解决方法及匹配事宜
首先是带宽，这个通常会在探头上写明，多少MHz。
如果探头的带宽不够，示波器的带宽再高也是无用，瓶颈效应。
另外就是探头的阻抗匹配。
一般示波器的输入阻拦是1MΩ300Mhz以上的示波器通常是50Ω，此时只需将DP-25标示值x2即可。
即x20→x40；x50→x100；x200→x400。
探头在使用之前应该先对其阻抗匹配部分进行调节。
通常在探头的靠近示波器一端有一个可调电容，有一些探头在靠近探针一端也具有可调电容。
它们是用来调节示波器探头的阻抗匹配的。
如阻抗不匹配的话，测量到的波形将会变形。
调节示波器探头阻抗匹配的方法如下：首先将示波器的输入选择打GND上，然后调节Y轴位移旋钮使扫描线出现在示波器的中间。
检查这时的扫描线是否水平（即是否跟示波器的水平中线重合），如果不是，则需要调节水平平衡旋钮（通常模拟示波器有这个调节端子，在小孔中，需要用螺丝刀伸进去调节。
数字示波器不用调节）。
然后，再将示波器的输入选择打到直流耦合上，并将示波器探头接在示波器的测试信号输出端上（一般示波器都带有这输出端子，通常
是1KHz的方波信号），然后调节扫描时间旋钮，使波形能够显示2个周期左右。
调节Y轴增益旋钮，使波形的峰-峰值在1/2屏幕宽度左右。
然后观察方波的上、下两边，看是否水平。
如果出现过冲、倾斜等现象，则说明需要调节探头上的匹配电容。
用小螺丝刀调节之，直到上下两边的波形都水平，没有过冲为止。
当然，可能由于示波器探头质量的问题，可能调不到完全无失真的效果，这时只能调到最佳效果了。
另外就是示波器上还有一个选择量程的小开关：X10和X1。
当选择X1档时，信号是没经衰减进入示波器的。
而选择X10档时，信号是经过衰减到1/10再到示波器的。
因此，当使用示波器的X10档时，应该将示波器上的读数扩大10倍（有些示波器，在示波器端可选择X10档，以配合探头使用，这样在示波器端也设置为X10档后，直接读数即可）。
当我们要测量较高电压时，就可以利用探头的X10档功能，将较高电压衰减后进入示波器。
另外，X10档的输入阻抗比X1档要高得多，所以在测试驱动能力较弱的信号波形时，把探头打到X10档可更好的测量。
但要注意，在不确信号电压高低时，也应当先用X10档测一下，确认电压不是过高后再选用正确有量程档测量，养成这样的习惯是很有必要的，不然，哪天万一因为这样损坏了示波器，要后悔就来不及了。
经常有人提问，为什么用示波器看不到晶振引脚上的波形？一个可能的原因就是因为使用的是探头的X1档，这时相当于一个很重的负载（一个示波器探头使用×1档具有上百pF的电容）并联在晶振电路中，导致电路停振了。
正确的方法应该是使用探头的X10档。
这是使用中应当注意的，即或不停振，也有可能因过度改变振荡条件而看不到真实的波形了。
示波器探头在使用时，要保证地线夹子可靠的接了地（被测系统的地，非真正的大地），不然测量时，就会看到一个很大的50Hz的信号，这是因为示波器的地线没连好，而感应到空间中的50Hz工频市电而产生的。
如果你发现示波器上出现了一个幅度很强的50Hz信号（我国市电频率为50Hz，国外有60Hz的），这时你就要注意下看是否是探头的地线没连好。
由于示波器探头经常使用，可能会导致地线断路。
检测方法是：将示波器调节到合适的扫描频率和Y轴增益，然后用手触摸探头中间的探针，这时应该能看到波形，通常是一个50Hz的信号。
如果这时没有波形，可以检查是否是探头中间的信号线是否已经损坏。
然后，将示
波器探头的地线夹子夹到探头的探针（或者是钩子）上，再去用手触摸探头的探针，这时应该看不到刚刚的信号（或者幅度很微弱），这就说明探头的地线是好的，否则地线已经损坏。
通常是连接夹子那条线断路，通常重新焊上即可，必要时可更换，注意连接夹子的地线不要太长，否则容易引入干扰，尤其是在高频小信号环境下。
示波器探头的地线夹子应该要靠近测量点，尤其是测量频率较高、幅度较小的信号时。
因为长长的地线，会形成一个环，它就像一个线圈，会感应到空间的电磁场。
另外系统中的地线中电流较大时，也会在地线上产生压降，所以示波器探头的地线应该连接到靠近被测试点附近的地上。
高压建议使用有源差分探头。
可将任意间的两点浮接信号，转换成对地的信号，以供应示波器、电表、或计算机使用。
差分探头测量的是〝差动信号〞而一般示波器探棒测量的是〝对地信号〞因此当两点间有任一点〝非地〞时，示波探棒就不能使用，如果冒然使用，将有危险发生。
