弱电管道施工方法详解
市政弱电管道施工方案
市政弱电管道施工方案1. 弱电管道施工概述弱电管道施工是市政建设中非常重要的一部分，它涉及到市政建设中的弱电系统，如电信、广播电视、网络通信等。
本文将详细介绍市政弱电管道施工方案。
2. 施工前准备工作在开始施工前，需要进行以下准备工作：1.编制详细的施工方案和施工图纸，包括管道走向、连接方式等。
2.与相关部门进行协调，确保施工符合相关法规和标准。
3.确定施工时间和地点，并进行现场勘察，了解现场环境和地形情况。
4.采购所需的材料和设备，保证施工的顺利进行。
3. 施工流程市政弱电管道施工的流程如下：1.开挖：根据施工图纸确定需要开挖的地点和深度，使用挖掘机进行开挖。
2.敷设管道：根据弱电管道走向，在开挖好的沟槽中敷设管道，并保持管道的平整。
3.连接管道：使用合适的连接件将管道进行连接，确保连接牢固。
4.安装设备：根据需要，在管道上安装设备，如接头、分线盒等。
5.测试与调试：完成管道安装后，进行弱电管道的测试和调试，确保管道正常工作。
6.管道保护：在管道安装完成后，采取相应的措施进行管道保护，防止外界因素对管道的损害。
7.清理与完工：施工结束后，及时清理现场垃圾和杂物，确保工地整洁。
4. 施工注意事项在市政弱电管道施工过程中，需要注意以下事项：1.施工现场应设立警示标志，确保施工区域安全。
2.施工过程中需要严格按照施工方案和图纸进行施工，不得擅自修改。
3.管道敷设要求平整，不得出现明显的弯折和变形。
4.连接件的选择要符合相关标准，保证连接的牢固性和可靠性。
5.在弱电管道测试和调试时，要严格遵守相关规定，确保测试结果准确。
6.施工完成后，要及时对现场进行清理，确保工地整洁，避免对周围环境造成影响。
5. 施工验收标准市政弱电管道施工完成后，需要进行验收。
验收标准如下：1.管道敷设是否平整、牢固；2.管道连接是否牢靠；3.弱电管道的测试结果是否符合相关要求；4.施工现场是否清理整洁。
6. 施工安全措施在市政弱电管道施工过程中，需要采取以下安全措施：1.确保施工现场的安全，设置警示标志，并与周边交通进行协调，避免发生交通事故。
弱电管道施工方法
弱电管道施工方法1.1 测量放样1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。
开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。
开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。
测量资料需认真做好记录，测量成果及时上报监理工程师审核批复。
2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。
让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。
3、管道中心线不得大于±10㎜，直通型人（手）孔的中心位置不得大于100㎜，管道转角处的人孔中心位置不得大于20㎜。
4、通讯管道沟底宽度应符合下列要求：（1）管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。
（2）管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)。
1.2 沟槽开挖1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监理和甲方反应，待有关单位提出处理意见后方可施工。
2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
3、沟深及人手孔坑超过超过3米时，采用设置倒土平台（宽400㎜），确保人身安全。
4、据图纸设计槽底开挖宽度和边坡放坡坡度（1:1），采用挖掘机挖土人工配合的方法进行施工。
5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10㎝厚的土层暂时不挖，由人工清理挖至标高。
6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m,堆土高度不超过1.5m。
7、挖掘不需要支护土板的人（手）孔坑，其坑的平面形状应与形状相同，坑的侧壁与孔外侧间距不应小于0.4m。
弱电管道施工方案
弱电管道施工方案弱电管道施工方案是指在建筑施工过程中，针对弱电设备、弱电线路的安装和接入进行的管道敷设、布线等工程，旨在满足日常使用的综合布线需求。
以下是对弱电管道施工的方案描述。
一、施工前准备工作：1. 确认施工区域以及弱电线路的布置方案，与设计人员进行沟通，确保施工方案的合理性和可行性。
2. 检查施工场地的准备情况，包括土建工程的基础、地面平整度等。
必要时进行清理和加固。
3. 准备施工所需的材料、工具、设备等，并进行检查和清点，确保施工进行的顺利性。
4. 制定施工计划，明确施工的时间节点和执行方式。
二、弱电管道敷设：1. 根据设计方案，确定弱电管道的走向和布置方式，包括水平敷设、立管敷设等。
根据实际情况进行选择。
2. 进行地面开挖，确定管道的埋设深度和位置。
根据施工图纸的要求进行。
3. 安装管道支架，确保管道的平整性和稳固性。
根据施工图纸的要求进行选择和安装。
4. 进行管道的敷设，注意管道的横向和纵向的斜度，确保管道畅通无阻。
在管道连接处进行严密的密封，防止水分渗透。
5. 进行弱电线缆的敷设，注意线缆的铺设方式和间距。
根据设计方案进行线缆的敷设。
6. 完成管道敷设后，对管道进行检查和测试，确保管道的质量和安全性。
三、弱电管道布线：1. 根据设计方案确定弱电线路的布线方式和位置。
2. 安装弱电箱和分支箱，确保电源的分配和接入。
3. 进行弱电线路的布线，根据设计方案进行布线。
4. 进行弱电线路的连接和接入，注意线缆的固定和接地。
四、施工后工作：1. 完成施工后，对弱电管道进行清理和整理，确保管道的整洁和美观。
2. 进行管道的验收和测试，确保管道和线路的质量和安全性。
3. 进行资料的整理和归档，包括管道和线路的图纸、施工记录等。
综上所述，弱电管道施工方案主要包括施工前准备、弱电管道敷设、管道布线以及施工后工作。
通过合理的施工方案和施工过程的控制，可以确保弱电管道工程的顺利进行，满足弱电设备的安装和接入需求。
弱电管道施工方案

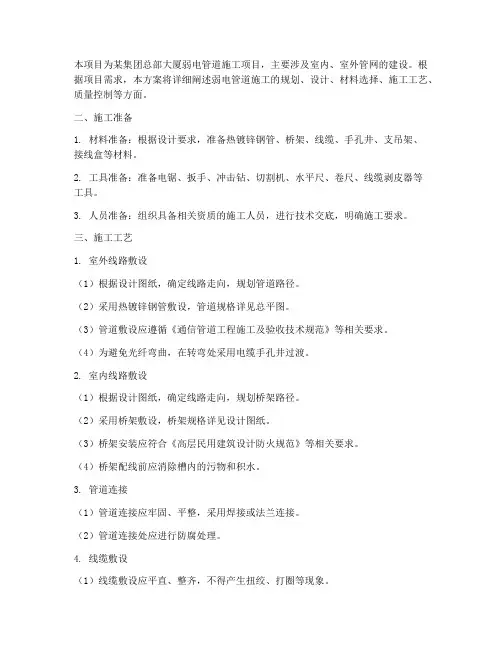

本项目为某集团总部大厦弱电管道施工项目，主要涉及室内、室外管网的建设。
根据项目需求，本方案将详细阐述弱电管道施工的规划、设计、材料选择、施工工艺、质量控制等方面。
二、施工准备1. 材料准备：根据设计要求，准备热镀锌钢管、桥架、线缆、手孔井、支吊架、接线盒等材料。
2. 工具准备：准备电锯、扳手、冲击钻、切割机、水平尺、卷尺、线缆剥皮器等工具。
3. 人员准备：组织具备相关资质的施工人员，进行技术交底，明确施工要求。
三、施工工艺1. 室外线路敷设（1）根据设计图纸，确定线路走向，规划管道路径。
（2）采用热镀锌钢管敷设，管道规格详见总平图。
（3）管道敷设应遵循《通信管道工程施工及验收技术规范》等相关要求。
（4）为避免光纤弯曲，在转弯处采用电缆手孔井过渡。
2. 室内线路敷设（1）根据设计图纸，确定线路走向，规划桥架路径。
（2）采用桥架敷设，桥架规格详见设计图纸。
（3）桥架安装应符合《高层民用建筑设计防火规范》等相关要求。
（4）桥架配线前应消除槽内的污物和积水。
3. 管道连接（1）管道连接应牢固、平整，采用焊接或法兰连接。
（2）管道连接处应进行防腐处理。
4. 线缆敷设（1）线缆敷设应平直、整齐，不得产生扭绞、打圈等现象。
（2）缆线在布放前两端应贴有标签，以表明起始和终端。
（3）缆线布放应符合设计要求，避免挤压和损伤。
四、质量控制1. 材料质量：确保所有材料符合国家相关标准和规范要求。
2. 施工质量：严格按照施工工艺进行施工，确保管道敷设、桥架安装、线缆敷设等环节符合设计要求。
3. 安全质量：施工现场应设置安全警示标志，确保施工人员的人身安全。
4. 环境保护：施工过程中应做好环境保护工作，减少对周边环境的影响。
五、施工进度根据工程量及施工条件，制定合理的施工进度计划，确保工程按时完成。
六、施工验收1. 施工过程中，定期进行自检，确保施工质量。
2. 工程完成后，组织相关人员进行验收，确保工程质量符合设计要求。
3. 验收合格后，办理移交手续。
弱电工程室外管道施工方案
室外管道的安装方法1、定位根据施工图确定始端到终端位置，沿图纸标定水平走向，并标识出手孔井位置。
2、开挖1）管道埋深（单位：m ，无设计要求时，以下表为准）：※现场环境达不到要求时，应采用混凝土包封或钢管保护。
2）基础中心线应满足设计要求，左右或高程误差不超过±10mm。
3）管道基础63cm以下宽时，其沟底宽度应为管道基础宽度每侧各加15cm。
4）管道直埋敷设时，应该设置手井，手井之间开挖直线距离不超过120m，具体实施参照设计要求（园区内实施一般30-50m）。
3、垫层1）挖好沟槽后应夯实、找平沟底，沟底应回填50mm细砂或细土。
2）沟道挖成后，凡遇被水冲泡的，必须重新进行人工地基处理，否则严禁进行下一道工序的施工。
4、管道敷设（含包封）1）可采用塑料管（硬质单孔实壁管、半硬质单孔双壁波纹管、多孔塑料管、塑料合金复合型管等）、厚壁钢管、无缝钢管和钢塑复合管等。
其中热浸锁锌钢导管壁厚不小于2.0mm ，塑料导管采用中型机械应力及以上刚性导管。
2）跨车道采用钢管预埋；3）塑料管之间的连接宜采用套筒式连接、承插式连接，两种方式均应安放防水胶圈，塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二；4）塑料管的切割应采用裁管刀，管口断面应垂直管中心，断面平直无毛刺；钢管续接采用焊口套接。
5）多管敷设时，接口宜错开排列，错开距离不宜小于300mm。
6）塑料管标识、有缝钢管的管缝位置向上。
7）多管排列时，大口径管在下，小口径管在上；，单孔管之间保留10-20 mm 空隙，所有空隙应用M10水泥砂浆分层填实。
8）以下管道接头需要做包封处理：塑管管道埋深达不到规范要求或与地下管线交越净距达不到标准要求；过路管道或者有承重要求的地面下的管道（水泥包封或钢管护套处理）；管道靠近手井或建筑物应做不小2m包封、管接头宜做包封处理；5、手井施工1）管道拐弯处、道路的交叉路口、坡度较大的转折处、跨越桥梁的两端处、设有室外线缆交接箱处、建筑物引入处、采用特殊方式穿越道路的两端等部位，宜设置手井；2）在建手井基础时，要采取防止漏水、渗水的措施；在砌墙体时，里、外都要按要求抹一定厚度均水泥墙面。
弱电管道安装工程施工规范
弱电管道安装工程施工规范一、施工准备1.1 材料准备：根据设计要求，准备所需的弱电线缆、PVC管、镀锌铁管、线槽、接头、连接器等材料。
1.2 工具准备：准备切割机、电钻、锤子、螺丝刀、线钳、万用表等施工工具。
1.3 人员准备：组织具备相关专业技能和经验的施工人员，进行技术培训和安全教育。
1.4 技术准备：熟悉施工图纸和设计要求，明确施工工艺和流程，制定施工方案和安全措施。
二、施工工艺与流程2.1 弹线定位：根据设计图纸和实际需求，确定弱电管道的走向和位置，用墨线弹在地上或墙上，作为施工参考。
2.2 开槽施工：根据弹线定位，使用电钻和锤子沿墨线开凿线槽，线槽宽度应满足线管的敷设需求，深度宜为线管直径的1.5倍。
2.3 管路敷设：2.3.1 PVC管敷设：将PVC管放入线槽内，管口应使用专用接头连接，接头应牢固、密封。
管路弯曲处应使用弯曲弹簧固定，管路应平整、顺直。
2.3.2 镀锌铁管敷设：镀锌铁管敷设应符合设计要求，管路应平整、顺直，管口应使用专用接头连接，接头应牢固、密封。
管路弯曲处应使用弯头连接，弯头应符合设计要求。
2.4 线缆敷设：2.4.1 线缆分类：根据设计要求，将弱电线缆分类敷设，如电视信号线、电话线、网线等。
2.4.2 线缆牵引：线缆敷设应从弱电箱开始，依次经过线管、线槽，牵引过程中应避免线缆受损。
线缆敷设应整齐、排列有序，不宜交叉、缠绕。
2.4.3 线缆接头：线缆接头应采用专用接头，接头应牢固、密封，接头部位应进行绝缘处理。
2.5 验收：施工完成后，进行验收，检查弱电管道安装是否符合设计要求和施工规范，线缆敷设是否整齐、通畅，接头是否牢固、密封。
三、施工质量要求3.1 弱电管道安装应符合设计要求和施工规范，管路应平整、顺直，管口应牢固、密封。
3.2 线缆敷设应整齐、通畅，不宜交叉、缠绕，接头应牢固、密封，绝缘应良好。
3.3 施工过程中，应避免损坏原有建筑物结构，不得破坏墙体内的钢筋。
弱电管道施工方案
弱电管道施工方案1. 弱电管道施工方案概述弱电系统在建筑物中起到了重要的作用，包括网络通信、安防监控、楼宇自控等方面。
弱电管道的施工对于保证弱电系统的正常运行具有至关重要的作用。
本文档将详细介绍弱电管道施工方案，以确保施工过程中的质量和效率。
2. 施工前准备施工前的准备工作对于顺利进行弱电管道施工至关重要。
以下是施工前的准备事项：2.1 设计和方案审核在施工前，需要进行弱电管道的设计和方案审核。
设计人员需根据建筑物的布局和功能需求，绘制出详细的弱电管道布置图。
方案审核包括对弱电管道的布置合理性和施工难点的评估，以确保施工过程中的顺利进行。
2.2 材料和设备准备施工前需准备好所需的材料和设备。
包括弱电管道、电缆、电线、接头等，以及施工所需的工具和机械设备。
所有材料和设备应当符合国家的相关标准和规定。
2.3 安全和环保措施施工前需对施工现场进行安全和环保的评估，并采取相应的措施。
包括设置警示标识、配备必要的防护设施、合理妥善处理施工废弃物等。
3. 施工流程弱电管道的施工流程较为复杂，需分为准备工作、布线、安装和测试等阶段。
以下是具体的施工流程：3.1 弱电管道准备在施工现场，首先需对弱电管道进行准备工作。
包括开挖弱电管道的沟槽、清理沟槽内的杂物，确保沟槽干燥、平整，并保持一定的坡度，以便排水。
3.2 弱电管道布线在沟槽中铺设弱电管道，并根据设计图纸的要求进行固定。
布线时需注意管道的走向、弯曲处的半径，以确保线缆的顺畅布置。
3.3 弱电管道安装安装完成弱电管道后，开始进行弱电系统的设备安装。
包括将电缆、电线等设备连接到弱电管道中，并进行正确的接线和固定，以确保设备的可靠性和稳定性。
3.4 弱电系统测试安装完成后，对弱电系统进行必要的测试和调试。
包括测试电缆的通断性、测试信号传输的稳定性和可靠性等。
测试结果应满足设计要求，并进行记录。
4. 施工要点和注意事项弱电管道施工过程中需注意以下要点和事项：4.1 施工质量控制施工过程中，需注重施工质量的控制。
弱电布线施工方法
1）布线系统施工包括管槽敷设、线缆的布放及面板、信息插座、主配线柜、单元配线柜、配线架的安装和线缆的打线、光纤的架设、熔接、线路测试等。
所有前期工作完成后，进行最后的系统调试开通。
2、管道安装（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割及连接在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
（4）金属管进入信息插座的接线盒后，管□进入盒内的露出长度应小于5mm。
明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
（5）金属管的敷设a．金属管的暗设应符合下列要求：*预埋在墙体中间的金属管内径不宜超过50mm,楼板中的管径宜为15-25mm,直线布管30mm 处设置暗线盒。
*敷设在混凝土、水泥里的金属管,其它基应坚实、平整、不应有沉陷,以保证敷设后的线缆安全运行。
*金属管连接时,管孔应对准,接缝应严密,不得有水泥、沙浆渗入。
管孔对准、无错位, 以免影响管、线、槽的有效管理,保证敷设线缆时穿设顺利。
*金属管道应有不小于0.1%的排水坡度。
*建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。
*金属管内应安置牵引线或拉线。
*金属管的两端应有标记,表示建筑物、楼层、房间和长度。
b.光缆与电缆同管敷设时，应在金属管内预置塑料子管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电管道施工方法详解
01测量放样
1.1▼
根据设计院提供小蓝大道道路改造工程弱电管网工程设计图及管线探测成果报告资料，利用全站仪，根据设计院交付的导线点及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护。
1.2▼
沟槽开挖施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班组长技术交底。
让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。
02沟槽开挖
2.1▼
开挖沟槽采用机械开挖人工配合的方式进行。
对杂填土、垃圾土弃离现场。
2.2▼
沟槽开挖和检查井扩槽挖土中，先用机械开挖沟槽再人工修整边坡。
2.3▼
沟槽开挖宽度、槽底深度依据设计图纸设计线管的数量一次挖成。
2.4▼。
