砂子检测报告
施工单位用砂子石子检测报告
引言概述：施工单位在进行建筑施工过程中，常常需要使用砂子和石子等材料。
为了确保施工质量和安全性，有必要对砂子和石子进行检测。
本文将详细介绍施工单位用砂子石子进行检测的报告内容，以帮助施工单位更好地控制材料质量。
正文内容：1.砂子检测1.1颗粒分析1.1.1检测颗粒大小分布1.1.2确保符合规定标准1.1.3利用粒度曲线进行分析1.2含水率测试1.2.1确定砂子中的水分含量1.2.2使用天平和烘箱进行测试1.2.3确保砂子不含过多水分1.3污染物检测1.3.1检测砂子中的有机和无机污染物1.3.2采用化学分析方法进行检测1.3.3确保砂子不含有毒有害物质2.石子检测2.1粒度和形状检测2.1.1确定石子的粒度分布和形状2.1.2通过筛分试验和形状测量确定2.2抗压强度测试2.2.1测试石子的抗压强度2.2.2采用压缩试验机进行测试2.2.3确保石子具备足够的强度2.3含泥量检测2.3.1确定石子中的泥质含量2.3.2使用洗石试验进行检测2.3.3确保石子不含过多泥质3.砂石掺合比检测3.1确定砂石的掺合比例3.1.1通过质量比例计算掺合比3.1.2确保掺合比符合设计要求3.2混凝土强度测试3.2.1测试混凝土的抗压强度3.2.2采用压缩试验机进行测试3.2.3确保混凝土具备足够的强度3.3施工性能测试3.3.1测试混凝土的流动性和可浇筑性3.3.2采用坍落度试验和留痕试验进行测试3.3.3确保混凝土具备良好的施工性能4.检测报告内容4.1报告结构和格式4.1.1按照规定格式编写报告4.1.2包含施工单位基本信息和检测日期等内容4.2检测结果详细说明4.2.1对砂子和石子的各项指标结果进行说明4.2.2比对标准要求，给出合格判定4.3检测过程和方法介绍4.3.1介绍砂子和石子检测的方法和设备4.3.2说明检测过程中的操作步骤4.4结果分析和建议4.4.1对检测结果进行分析和评估4.4.2给出改善建议和控制措施总结：施工单位用砂子石子进行检测报告是确保施工质量和安全性的重要环节。
砂子
有害物质的含量
粗细程度和颗粒级配
砂子技术性能
坚固性 表观密度/堆积密度/空隙率 碱-骨料反应
一、清洁： 1.砂含泥量（如5%）的含义
天然砂的含泥量及泥块含量的要求
指标
项目 含泥量
(按质量计) (%）
Ⅰ类
<1.0
Ⅱ类
<3.0
Ⅲ类
<5.0
泥块含量
(按质量计) (%）
0
<1.0
<2.0
2.砂中有害物质含量（GB/T 14684—2001）
砂的粗细：细度模数
筛孔尺寸（mm） 分计筛余ai（%） 累计筛余Ai（%） 4.75 2.36 1.18 0.60 0.30 0.15 a1=(m1/mS)×100 a2=(m2/mS)×100 a3=(m3/mS)×100 a4=(m4/mS)×100 a5=(m5/mS)×100 a6=(m6/mS)×100 A1= a1 A2= a1+ a2 A3= a1 + a2 A4= a1 + a2 A5= a1 + a2 A6= a1 + a2
表 3-7 砂单项试验取样数量（ JGJ52－2006） 序号 试验项目 最小取样数量（ kg） 4.4 2.6 4.0 5.0 1.0 4.4 20.0 每个粒级各需 1.0 1.6 序号 试验项目 最小取样数量（ kg） 2.0 0.6 3.2 每个粒级各需 100 2.0 10.0 20.0 0.05 —
1 2 3 4 5 6 7 8 9
筛分析 表观密度 吸水率 紧密密度和堆积密度 含水率 含泥量 泥块含量 人工砂压碎值指标 石粉含量
18 69 70 145 101 76
任务二：混凝土用砂的技术指标检测 （一）含泥量及筛分实验
1砂子试验规程

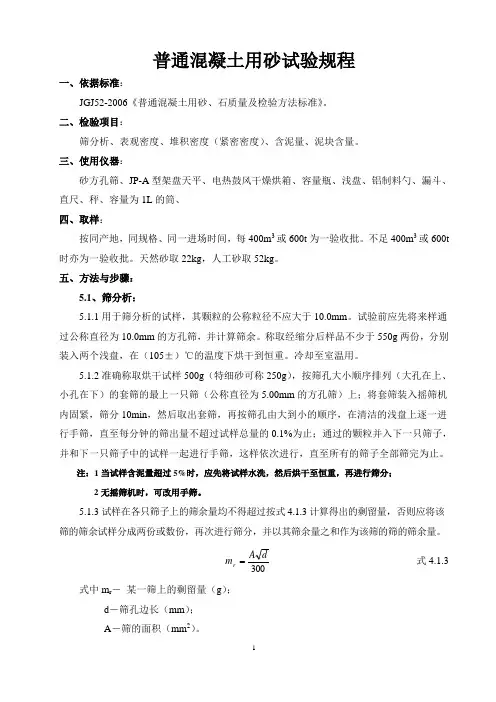

普通混凝土用砂试验规程一、依据标准：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》。
二、检验项目：筛分析、表观密度、堆积密度（紧密密度）、含泥量、泥块含量。
三、使用仪器：砂方孔筛、JP-A 型架盘天平、电热鼓风干燥烘箱、容量瓶、浅盘、铝制料勺、漏斗、直尺、秤、容量为1L 的筒、 四、取样：按同产地，同规格、同一进场时间，每400m 3或600t 为一验收批。
不足400m 3或600t 时亦为一验收批。
天然砂取22kg ，人工砂取52kg 。
五、方法与步骤：5.1、筛分析：5.1.1用于筛分析的试样，其颗粒的公称粒径不应大于10.0mm 。
试验前应先将来样通过公称直径为10.0mm 的方孔筛，并计算筛余。
称取经缩分后样品不少于550g 两份，分别装入两个浅盘，在（105±）℃的温度下烘干到恒重。
冷却至室温用。
5.1.2准确称取烘干试样500g （特细砂可称250g ），按筛孔大小顺序排列（大孔在上、小孔在下）的套筛的最上一只筛（公称直径为5.00mm 的方孔筛）上；将套筛装入摇筛机内固紧，筛分10min ，然后取出套筛，再按筛孔由大到小的顺序，在清洁的浅盘上逐一进行手筛，直至每分钟的筛出量不超过试样总量的0.1%为止；通过的颗粒并入下一只筛子，并和下一只筛子中的试样一起进行手筛，这样依次进行，直至所有的筛子全部筛完为止。
注：1当试样含泥量超过5%时，应先将试样水洗，然后烘干至恒重，再进行筛分；2无摇筛机时，可改用手筛。
5.1.3试样在各只筛子上的筛余量均不得超过按式4.1.3计算得出的剩留量，否则应将该筛的筛余试样分成两份或数份，再次进行筛分，并以其筛余量之和作为该筛的筛的筛余量。
300dA m r式4.1.3 式中m r ― 某一筛上的剩留量（g ）； d ―筛孔边长（mm ）； A ―筛的面积（mm 2）。
5.1.4称取各筛筛余试样的质量（精确到1g ），所有各筛的分计筛余量和底盘中的剩余量之和与筛分前的试样总量相比，相差不得超过1%。
沙子检验报告
沙子检验报告
检验单位：XXX检测有限公司
检验对象：沙子
一、检验目的
为了保障建设工程施工的质量安全，更好地保护环境，按照相关标准和规定进行对该沙子的物理、化学等性质进行检验，以确保其符合国家有关标准和要求。
二、检验依据
1. GB/T 14684-2011 建筑用砂
2. GB/T 50112-2012 建筑工程检测规范
三、检验项目及方法
1. 外观检验
根据沙子颜色的深浅程度、花晶状体的数量和大小、石粉和泥土的含量、硬度等，判断沙子颗粒的大小、均匀度和质量等。
2. 现场密度与含水率检测
测量沙子表面积、重量等数据，采用计算机处理方法得出其密度系数及含水率等数据。
3. 细度和粗度检验
分别将沙子通过筛子进行分选，根据筛孔直径计算其粒径分布情况及符合该颗粒级别的要求，判断沙子的粗细程度。
4. 化学成分检验
采用化学分析方法，测试沙子中的有机物、无机物、微量元素和离子含量，分析其对环境污染及人体的影响等。
根据以上检测项目及方法，检验结果如下：
1. 外观合格。
2. 现场密度系数为1.8g/cm³，含水率为4.5%，均属于标准范围
之内。
3. 沙子的粒径分布良好，满足建筑工程需要。
4. 化学成分检测结果符合标准要求，沙子不会对环境造成污染，并且不影响人体健康。
五、检验结论
该沙子的各项性能均符合国家标准和要求，达到了预期效果，
可以投入使用。
检验员：XXX
报告审核：XXXX
报告编写： XXXX
检验日期：20XX年XX月XX日。
砂石坚固性试验
一．目的检测砂石坚固性，指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准砂石坚固性执行标准：GB/T14684-2001《建筑用砂》GB/T14685-2001《建筑用卵石、碎石》三．适用范围适用于建筑工程中混凝土及其制品和建筑砂浆用砂、石子。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时作好试验记录，填写检测报告，并对数据负责。
五．样本大小及抽样方法同一规格产地，每验收批取样部位应均匀分布，将表面层铲去，然后由8个部位取大致等量的砂，组成一组样品，人工四分法缩分至所需试样。
用大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t为一验收批。
不足上述数量以一批论。
最少取样数量不少于80kg.并将试样缩分至约1100g，放在烘箱中于（105±5）℃下烘干至恒量，冷却到室温后，分为大致相等的两份备用。
六．仪器设备1．电子天平：编号JC601，精度0.1g;2. GY65鼓风烘箱:编号JC411；3. 三脚网篮：用金属丝制成，网篮直径和高均为70mm，网的筛孔应不大于所盛试样中最小粒径的一半；4．比重计；4. 容器：瓷缸，容积不小于10 L；5. 硫酸钠溶液、氯化钡溶液。
七．环境条件常温下物理试验内进行。
八．检测步骤及数据处理1．砂子、石子样品准备砂子：将试样缩分至约2000 g。
把试样倒入容器中，用水浸泡、淋洗干净后，放在烘箱中于(105±5)℃下烘干至恒量，待冷却至室温后，筛除大于4.75 mm 及小于300μm的颗粒,然后按颗粒级配筛分方法筛分成300μm--600μm，600μm—1.18 mm,1.18 mm—2.36 mm和2.36 mm--4.75 mm四个料级备用。
称取各粒级试样各=100g，精确0.1g。
石子：将试样缩分至满足表规定的数量（见表1），用水淋洗干净，放在烘箱中于（105±5）℃ 下烘干至恒量，待冷却至室温后，筛除小于4.75 mm的颗粒，然后按筛孔大小顺序筛分后备用。
砂子检验报告docx(一)
砂子检验报告docx（一）引言概述：砂子检验报告是对砂子质量进行检验和评估的文件，旨在确保砂子符合特定的标准要求。
本文档将对砂子检验报告进行详细解读，包括五个主要方面的内容：砂子来源和采集、外观检验、粒度分析、含水量测定和化学成分分析。
通过这些检验，可以评估砂子的质量，以确保其在建筑和工程领域的安全和有效使用。
正文内容：一、砂子来源和采集1. 砂子来源的确定：采用何种来源的砂子，并进行充分的调研和评估。
2. 采集方法和地点：确保采集到的砂子样本代表性强，采用合适的采集设备和技术，选择合适的采集地点。
3. 采集样本数量：根据实际需要确定采集样本的数量，并保证样本之间的统计学意义。
二、外观检验1. 颜色和纯度：观察砂子的颜色和纯度，是否符合标准要求。
2. 杂质含量：仔细检查砂子中是否有杂质、有机物等不符合要求的物质。
3. 外观质量：评估砂子的外观质量，是否有裂缝、破碎等问题。
三、粒度分析1. 选择合适的分析方法：确定采用何种粒度分析方法，如筛分法、激光粒度分析法等。
2. 砂子粒度分布曲线：通过粒度分析，得到砂子的粒度分布曲线，并与标准曲线进行比较。
3. 粒度分析结果评价：根据分析结果评价砂子的粒度分布是否符合标准要求。
四、含水量测定1. 采样准备：准备砂子样本，并保证样本的代表性。
2. 含水量测定方法：选择合适的测定方法，如干燥法、称重法等。
3. 含水量测定结果评价：评价测定结果是否满足标准要求，并与目标含水量进行比较。
五、化学成分分析1. 选择分析方法：确定采用何种化学成分分析方法，如X射线荧光光谱法、水提取法等。
2. 分析目标：分析砂子中的化学成分，如硅、铝、铁等元素的含量。
3. 分析结果评价：评估分析结果是否满足标准要求，并与目标值进行比较。
总结：综上所述，本文档详细介绍了砂子检验报告的内容和要点。
通过从砂子来源和采集、外观检验、粒度分析、含水量测定和化学成分分析五个方面对砂子的质量进行评估，可以确保砂子在建筑和工程领域的安全和有效使用。
砂子检测报告
砂子检测报告一、检测目的。
本次检测旨在对所采集的砂子样本进行全面的物理和化学性质分析，以确定其适用性和质量水平，为相关工程和产品的生产和使用提供科学依据。
二、检测方法。
1.物理性质检测，包括颗粒度分析、密度测定、含水率测定等。
2.化学性质检测，包括主要元素含量、有机物质含量、重金属含量等。
三、检测结果。
1.物理性质检测结果：（1）颗粒度分析，经过筛分，砂子颗粒主要分布在0.1mm-2mm范围内，符合相关标准要求。
（2）密度测定，砂子的实际密度为2.65g/cm³，松装密度为1.45g/cm³，紧实密度为1.85g/cm³。
（3）含水率测定，砂子的含水率为2.5%，符合使用要求。
2.化学性质检测结果：（1）主要元素含量，SiO2含量为98.5%，Al2O3含量为0.5%，Fe2O3含量为0.3%，CaO含量为0.2%，MgO含量为0.1%。
（2）有机物质含量，未检出有机物质。
（3）重金属含量，未检出重金属成分。
四、检测结论。
根据以上检测结果，所采集的砂子样本具有良好的物理和化学性质，适合用于建筑、道路、水泥制品等领域。
同时，砂子的含水率适中，有利于混凝土的施工和性能稳定。
因此，可作为相关工程和产品的原材料使用。
五、检测建议。
1.建议在使用砂子前，对其进行干燥处理，以确保施工质量。
2.建议在运输和存储过程中，避免砂子受到污染和潮湿，影响其质量。
六、附录。
1.检测样本照片。
2.检测仪器使用证明。
3.检测人员签字确认。
以上就是本次砂子检测的报告内容，如有任何疑问或需要进一步了解，请随时联系我们。
砂子检测报告
该样品所检项目符合GB/T14684-2011 Ⅱ区中砂标准技术要求。
结论
该批石子所检项目均符合GB/T14684-2011的Ⅰ类标准技术要求.
2017年04月10日
审批：郭学东复核：李军团检验:崔新
砂子检测报告
委托单位
本公司供应部
委托编号
-
生产厂家
机制砂
取样日期
2014.04.05
规格型号
粗砂
检验日期
2017.04
规格状态
颗粒均匀，无杂质
代表批量
-
生产批次
-
样品数量
15kg
检验依据
GB/T14684-2011
环境条件
温度21℃ 相对湿度57%
检 验 结 果
检验项目
质量指标
检测结果
单项判定
备注
表观密度（kg/m3）
≥2500
2660
合格
-
堆积密度（kg/m3）
≥1400
1650
合格
/
紧密密度（kg/m3）
≥1500
1680
合格
/
含泥量（%）
≤1.0
0.3
Ⅰ类
/
泥块含量（%）
≤0.0
0.0
Ⅰ类
/
含水率（%）
/
1.0
合格
/
空隙率（%）
≤44
38
合格
/
坚固性
压碎值
≤20
15
Ⅰ类
质量损失
≤8
7
Ⅰ类
颗 粒 级 配
筛孔尺寸
9.5
4.75
2.36
1.18
0.6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
报告编号-XGLJ-20170618 委托单位 建设单位 工程名称 施工单位 监理单位 使用部位 见证判定 产 地 2013050923R 2639 — — — — 堆积密度（kg.m3） 紧密密度（kg.m3） 泥块含量（%） 云母含量（%） 坚固性（%） 颗 筛孔尺寸（mm） 级配Ⅰ区 级配Ⅱ区 级配Ⅲ区 累计筛余（%） 检验依据 级配区 结论 细度模数 级配情况 9.50 0 0 0 0 GB/T14684-2001 II 2.66 级配良好，含泥量符合标准要求。 1、若对报告有异议，应于收到报告之日起十五日内，以书面形式向检测单位提出。 说 明 2、本检验结果仅对来样负责，复印报告未加盖检测专用章，报告无效。 3、砂产地，代表数量（m³）等信息由委托方提供。 单位（盖章） 试验： 审核： 负责人： 4.75 10-0 10-0 10-0 5.4 粒 级 配 1.18 65-35 50-10 25-0 32.1 0.6 85-71 70-41 40-16 53.7 0.3 95-80 92-70 85-55 77.9 0.15 100-90 100-90 100-90 96.8 1675 — 0.0 — — 江西吉绿市政园林有限公司 阜阳市重点工程建设管理局 阜阳市西三角、南三角、北三角三个公园景观提 升改造及一道河路、城泉路、涡阳路、颍南路 （中清路-西清河）、中清路五条道路绿化工程 江西吉绿市政园林有限公司 安徽省志成建设工程咨询股份有限公司 砌体 见证取样/同样送检 检验类别 送样日期 检验日期 发出日期 见证人 送样人 样品状态 品种 代表数量（m³） 含泥量（%） 含水率（%） 空隙率（%） 吸水率（%） 人工砂石粉含量（%） 委托检验 2017.6.18 2017.6.18 2017.6.19 张宏格 陈富英 干燥、无杂质 中砂 400 2.6 — — — —
检定单位证书 表观密度（kg.m3） 压碎指标（%） 轻物质含量（%） 硫化物硫酸盐（%） 有机物含量（%）
2.36 35-5 25-0 15-0
