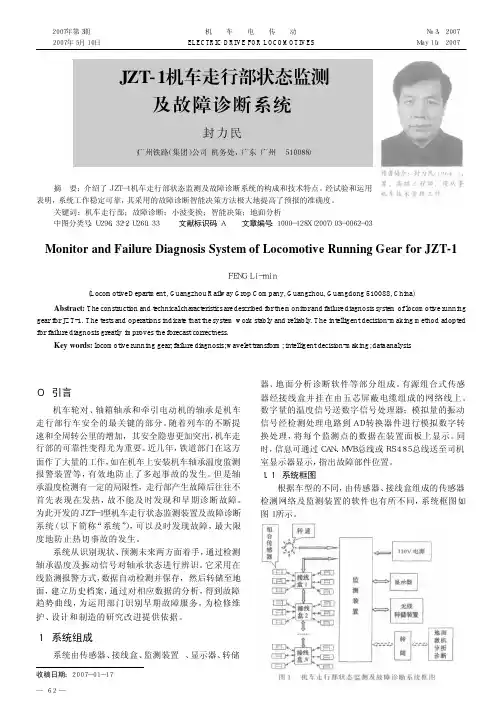

—62—试验检测JZT-1机车走行部状态监测及故障诊断系统封力民(广州铁路(集团)公司机务处, 广东广州510088)收稿日期:2007-01-17作者简介:封力民(1964-),男,高级工程师,现从事机车技术管理工作。

摘要:介绍了JZT-1机车走行部状态监测及故障诊断系统的构成和技术特点。

经试验和运用表明,系统工作稳定可靠,其采用的故障诊断智能决策方法极大地提高了预报的准确度。

关键词:机车走行部;故障诊断;小波变换;智能决策;地面分析中图分类号:U296.32+2;U260.33 文献标识码:A 文章编号:1000-128X(2007)03-0062-03机 车 电 传 动ELECTRIC DRIVE FOR LOCOMOTIVES №3, 2007May10, 2007 2007年第3期 2007年5月10日0引言机车轮对、轴箱轴承和牵引电动机的轴承是机车走行部行车安全的最关键的部分。

随着列车的不断提速和全周转公里的增加, 其安全隐患更加突出,机车走行部的可靠性变得尤为重要。

近几年,铁道部门在这方面作了大量的工作,如在机车上安装机车轴承温度监测报警装置等,有效地防止了多起事故的发生。

但是轴承温度检测有一定的局限性, 走行部产生故障后往往不首先表现在发热,故不能及时发现和早期诊断故障。

为此开发的JZT-1型机车走行状态监测装置及故障诊断系统(以下简称“系统”),可以及时发现故障,最大限度地防止热切事故的发生。

系统从识别现状、预测未来两方面着手,通过检测轴承温度及振动信号对轴承状态进行辨识。

它采用在线监测报警方式,数据自动检测并保存, 然后转储至地面,建立历史档案,通过对相应数据的分析,得到故障趋势曲线,为运用部门识别早期故障服务,为检修维护、设计和制造的研究改进提供依据。

1系统组成系统由传感器、接线盒、监测装置 、显示器、转储Monitor and Failure Diagnosis System of Locomotive Running Gear for JZT-1FENGLi-min(Locomotive Department , Guangzhou Railway Grop Company, Guangzhou, Guangdong 510088, China)Abstract: The construction and technical characteristics are described for the monitor and failure diagnosis system of locomotive running gear for JZT-1. The tests and operations indicate that the system work stably and reliably. The intelligent decision-making method adopted for failure diagnosis greatly improves the forecast correctness.Key words: locomotive running gear; failure diagnosis; wavelet transform; intelligent decision-making; data analysis器、地面分析诊断软件等部分组成。

LKJ、机车信号、STP、CIR、GYK故障处理

LKJ、机车信号、STP、CIR、GYK故障处理
(2)通电后不工作,所有LED灯不亮。
原因分析:110V电源输入错误;110V电源正负接反;电源板上保险熔断。
处理过程:
1检查110V电源正负极端子;
2更换电源板保险或更换电源板。
(3)通电后不工作,电源板110V灯亮,其余均不亮
原因分析:电源板电源模块故障
处理过程:更换电源板。
(4)通电后,电源板,主机板,连接板上电正常,记录板无指示灯。
6还是不行,更换GMS主机。
注:如时间紧迫,应第一时间使用手动现场数据升级
2至监控Tax箱处,旋下X12或X11航插,使用万用表打至交流电压位,用表笔接触监控Tax箱X12或X11航插座上1,4插针,观察是否有1V左右的感应电压,如未检测到此电压,更换Tax箱上的机车信号接口板(Tax箱上右数第一插槽)后再次测量,如仍未检测到此电压,表明接口板无问题,同时联系监控人员检查Tax箱通信记录板提供数据是否正常。
3请检查机车是否正处于非集中区并距离监控中心较远的地方,或该机车附近向
4着监控中心方向有很高大的阻挡物,如山坡、楼房等,这对通讯有坏影响;
5检查地面服务器系统是否工作正常,检查方法请参照地面服务器部分;
6可能车载数传台本身发生了故障。
(四)CIR故障处理
(1)MMI按键操作失效
1检查MMI按键是否卡键,卡键有滴滴的按键音。
LKJ、机车信号、STP、CIR、GYK故障处理
工作页
项目课题
LKJ、机车信号、STP、CIR、GYK故障处理
项目任务
掌握常见的车载设备故障判断步骤和处理方法
课时安排
8学时
1.教学目标
1.了解常见的车载设备故障现象。
2.掌握常见的车载设备故障的判断步骤和处理方法。

SS3B固定重联 机车故障检测及处理

SS3B固定重联 机车故障检测及处理

第六篇机车故障检测及处理1. 机车电气系统SS3B型固定重联机车设有各种故障检测保护装置。

并且在司机操纵台上安装了微机显示屏,在司机操纵台电表模块下方设置了故障信号显示屏,以监视各部件的动作状态和显示故障内容。

微机显示屏的显示内容请参考该装置的使用说明书。

1.1 常见故障与处理1.1.1 受电弓升不起1)故障原因(1)保护阀BHF及门联锁风路不通。

(2)门联锁重联安全风压继电器515KF不动作。

2)故障处理(1)疏通电路及风路。

(2)对他节车的515KF进行处理,如果在运行过程中,受电弓开关1SDFK打“单机”位:只升本节车,切除他节车,维持运行。

1.1.2 主断路器不闭合1)故障原因(1)司控器不在零位。

(2)劈相机按键在合位。

(3)主断电磁阀线圈坏。

2)故障处理(1)确认两个司机室的司控器都在零位。

(2)确认劈相机按键在打开位。

1.1.3 主断路器不能保持闭合1)故障原因(1)主断路器保持线圈坏。

(2)主断路器控制部分坏或连接器脱线。

2)故障处理对上述相应情况进行具体处理,(在运行中应加强走廊巡视,过绝缘分段区时采用降弓的方法通过,回段后进行处理)。

1861.1.4 “预备”信号灯不灭1)故障原因(1)两位置转换开关辅助接点不良,或转换没完成。

(2)劈相机没工作。

(3)主断没合上。

(4)位置转换在制动位而风机没工作。

2)故障处理(1)确认两位置转换到位。

(2)使劈相机工作。

(3)使主断合上。

(4)使风机工作或隔离相应环节。

引起此故障的原因可能会来自很多方面,所以故障的处理必须根据实际情况进行灵活处理。

1.1.5 高压瓷瓶放电击穿跳闸更换高压瓷瓶,如果在运行中,切除相应一节机车维持运行到段处理。

1.1.6 102QA脱扣,网压消失降下受电弓,断开主断路器,重合102QA,再试。

1.1.7 原边过流当原边过流继电器YGJ经电流互感器检测到原边过流而动作时,导致分断主断。

按电路图查清原边过流原因,处理后再试。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

. .. .题目:基于神经网络的机车速度传感器检测与故障诊断院系:电气工程系班级:电力机车班学号:2010姓名:指导教师:2013年6月5日基于神经网络的机车速度传感器的检测与故障诊断[****,***** 2010电车**班,****]摘要建立了RBF神经网络预测器模型,将其应用到机车双速度传感器的故障诊断中,并提出了诊断决策方法。

利用MATLAB实现了RBF神经网络预测器的仿真,并模拟了机车速度传感器输出的3种故障模式进行了故障诊断辨识。

仿真结果表明文中提出的方法能够准确地进行速度传感器在线故障诊断。

关键字:机车;RBF神经网络;速度传感器;故障诊断AbstractFor fault diagnosis of locomotive speed sensor, a predictor method based on RBF neural network is established, and diagnostic decision method is also proposed. The RBF neural network predictor and three kinds of fault mode of locomotive speed sensor are simulated by MATLAB. The simulation results indicate that this method can diagnose faults of the speed sensor online exactly, and provides a new idea for locomotive speed sensor fault diagnosis.Key words: locomotive; RBF neural network; speed sensor; fault diagnosis1.引言机车速度传感器是通过测量机车车辆的主轮轴转速来实现列车控制功能的基础设备之一,其性能指标直接影响机车运行监控装置的正常功能,是整个控制系统的关键。

但由于其工作环境复杂、恶劣,在列车控制系统中,测速传感器较薄弱,是机车车载设备故障的主要根源。

目前,人工检测和定期维修校准是诊断测速传感器故障的最基本的方法,但其工作效率低、工作强度大、实时性差,已不能满足现代铁路系统的发展要求。

近年来,为了提高对典型的复杂、多目标、大滞后、非线性系统的故障诊断能力,同时提高故障诊断效率及降低误报率,采用现代故障诊断技术已成为目前故障诊断领域的研究热点。

BP(Back Propagation,简称BP)神经网络是故障诊断中研究最广泛的一种,它采用多层感知器,并采用反向传播算法进行网络训练。

但由于BP 算法涉及到非线性优化问题,同时调节权值采用的负梯度下降法存在局部极小点、收敛速度慢等,因而它就很难应用于实际系统当中。

径向基函数RBF(Radial Basis Function,简称RBF)神经网络克服了BP神经网络的缺陷,相比BP神经网络,RBF神经网络具有更容易逼近函数的局部、训练时间短、更适合在线诊断等优点。

本文以光电式脉冲测速传感器系统为基础,在分析常见故障模式及故障特征的基础上,采用RBF 神经网络的预测方法,建立速度传感器的故障诊断模型,实现对传感器系统的故障诊断和数据重构。

2.关于神经网络的故障诊断方法人工神经网络是由大量神经元以某种拓扑方式相互连接而成的,利用网络拓扑结构和权值分布实现非线性的映射,通过全局并行处理实现从输入空间到输出空间的信息变换,由于能够高精度地模拟人脑神经网络的实现过程,因此在故障诊断领域中得到广泛的应用。

RBF神经网络是一种前馈型网络,一般为3层结构,其结构如图1所示。

该网络有n个输入、h个隐节点、m 个输出。

其中12(,,,)T n n X x x x R =∈为网络输入矢量,h mW R⨯∈为输出权值矩阵,01,,,m b b b 为输出单元偏移,12(,,,)Tm Y y y y =为输出向量,(*)i Φ为第个隐节点的激活函数,∑表示输出层的线性激活函数,||*||则表示欧式数。

径向基函数Φ式中:i σ称为该函数的扩展常数或宽度。

i σ越小,径向基函数的宽度就越小,其函数越具有选择性。

于是,k 个输出可表示为1k i i i i =式中:i w 为输出层的调节权值;i c 为隐含层的中心向量;||||i x c -为向量i x c -的欧几里德数(即x 与c i 之间的径向距离)。

3. 机车速度传感器的结构与常见故障国的燃机车、电力机车和动车组广泛使用光电式速度传感器,传感器将机车运行的速度量对应转换为光电脉冲,并提供给机车运行监控装置。

因而,速度传感器的性能指标直接影响机车运行监控装置的工作,是整个机车速度监控系统的关键。

3.1 光电式速度传感器的结构这里以NTQG15D 光电式速度传感器为例,由支承结构、光电转换电路、转轴及万向节传动机构三部分组成。

光栅盘固定在转轴万向节的后端,转轴由2x46204支承在底座上,轴承润滑采用锂基4号润滑脂。

光栅转动与静止部分采用可逆密封胶圈密封以防止灰尘及油污侵入,转轴为万向联轴节的单叉节,万向节共设有8个滚针轴承,确保转动的灵活性。

光电转换模块固定在底座上位于光栅片两端,电缆引出线固定在底座上并采用耐油的橡胶管防护,护管与底座采用冲压紧箍帽密封,采用插针接触可靠的JL5型的机车电连接器,为防止连接器出进水,传感器引出电缆与底座的连接器注胶密封后再封装固定。

3.2 工作原理及技术参数NTQG15D 光电式速度传感器利用一个光电耦合器件经随机车轮转动的光栅片变为断续的光,使光电耦合器中的光敏接收管输出通断的脉冲信号,经电路放大整形后,输出与转速成比例的方波脉冲序列,经计算机处理变为监控所需的机车运行速度信号。

工作直流电源:15V ,功耗电流小于50 mA ,输出脉冲幅值(负载电阻R L =3K Ω)高电平9V ,低电平-2 V ,相位差:900±50%,转速围:0~x xx 1y m y (||||)h h x c Φ-1500 r/min,每圈的脉冲数:200,输出方波波形占空比:(50±20)%。

3.3常见故障(1)光电耦合器件损坏主要是光电器件底座的固定角与器件的封装体断裂导致光电耦合器件与光栅片的相对位置发生变化,产生的主要原因:光电耦合器件封装材质本身较脆,安装时由于螺丝拧的松、紧度不同,使光电耦合器件固定脚材质形变,经过一段时间的使用固定角与器件的封装体发生断裂。

建议使用可调整扭力的扭矩安装工具以保证固定螺丝安装时的松紧适度,减少此类故障的发生。

(2)停车起速度机车在停车状态下,监控显示有5Km/h以下的速度,此类现象多为传感器引出电缆线屏蔽不良,抗干扰差造成,近来动车组使用的NTQG15B速度传感器发生此类故障的也较多。

采取的措施是加强屏蔽、可靠接地,针对动车组更换抗干扰强的新型速度传感器。

(3)占空比超标在日常的检修过程中,经常出现占空比超标、或处于临界值而造成监控速度不准,主要原因是光电耦合器件封装上的问题,经过一段时间的运用,参数发生变化,要对相应通道的光电耦合模块进行更换。

(4)传动轴折断造成这一现象的主要原因:速度传感器安装座即机车轴箱外盖安装开孔尺寸及车轮轴端方孔套尺寸不合适或使用的速度传感器轴长尺寸不对,机车在运行时传感器传动轴滑出方孔套而无法归位、或传感器传动方轴与机车轴端面顶死造成传动轴折断现象。

避免此类现象的发生主要是在安装时要确认好安装尺寸和正确使用长短轴传感器。

(5)两通道间的相位差超标光电耦合模块沿光栅圆周方向及径向的安装位置发生微小的变化都将引发两通道之间相位差的变化,当出现相位超标时要仔细检查光电模块安装螺丝是否松动,同时也要检查光栅片是否发生形变,因为光栅片发生形变后将使将使光电耦合器件收、发位置发生变化。

(6)丢脉冲运用一段时间后出现丢脉冲现象,一是光电耦合器件本身的材质问题,主要是光接收电路的材料感光度降低,造成电路转换过程中丢脉冲。

尽管有多种故障原因,但故障造成的情况归结起来可以有3种:空转、滑行、不可自行恢复的机械故障。

因此下文对速度传感器的故障诊断主要从这三个方面来讨论。

4.基于神经网络方法的机车速度传感器故障诊断4.1.机车速度传感器故障诊断的模型建立机车速度传感器利用光电转换原理将机车轮轴转速转换成电脉冲信号输出,即机车主轴转动一周, 传感器就会产生出n个(n为码盘齿数)电脉冲输出信号。

对于架控方式的机车,一个基本控制单元中一般至少有2个速度传感器,基于神经网络的双速度传感器故障诊断原理如图2所示。

图2 机车双速度传感器故障诊断原理图分别对2个速度传感器建立RBF 神经网络预测器。

假设刚开始2个速度传感器都正常工作,将传感器1前k+2个时刻的输出数据x 1(1)~x 1(k+2)和传感器2前k+2个时刻的输出数据x 2(1)~x 2(k+2)通过采样获得并保存,分别作为2 个传感器神经网络预测器的初始学习样本数据,2个神经网络预测器经过在线训练以后开始工作。

因2个神经网络预测器工作原理相同,下面以神经网络预测器1为例说明其工作原理,预测器结构如图3所示。

图3 RBF 神经网络预测期结构示意图取速度传感器1的前k 个输出数据x 1(1)~x 1(k)作为 RBF 神经网络预测器1的输入,x 1(k+1)作为RBF 神经网络预测器1输出,组成第一组训练样本,x 1(2)~x 1(k+1)作为RBF 神经网络预测器1的输入,x 1(k+2)作为RBF 神经网络预测器1输出,组成第二组训练样本,即训练样本表示为:11111111(1)(2)()(1),(2)(2)(3)(1)T Tx x x k x k X Y x k x x x k +⎡⎤⎡⎤==⎢⎥⎢⎥++⎣⎦⎣⎦以X 为输入、Y 为输出在线训练RBF 神经网络预测器1,按梯度下降法调整权值矩阵,当达到一定精度后,RBF 神经网络预测器开始工作,此时,将x 1(3)~x 1(k+2)作为新的输入,RBF 神经网络预测器1将预测传感器在下一时刻即k+3时刻的输出 ,将预测值与这一时刻实际采样值x 1(k+3)相减,得到误差e 1。

若e 1小于给定某一阈值e*,则认为此时传感器1工作正常,并将当前采样值加入到学习样本中,覆盖掉先前的第一组样本,对网络预测器重新进行训练,则新的学习样本变为:11111111(2)(3)(1)(2),(3)(3)(4)(2)T Tx x x k x k X Y x k x x x k ++⎡⎤⎡⎤==⎢⎥⎢⎥++⎣⎦⎣⎦若e 1大于给定某一阈值e*,则认为此时传感器1工作不正常,依次类推,RBF 神经网络预测器一边不断在线学习新的样本,一边对传感器下一时刻输出值进行预测。
