上海工程技术大学 电工技术 第01章习题解答
电工技术第1章答案(修订)
(b) 电流源
(c) 电压源和电流源
(d)不确定
IS
US
R
图 1-80 选择题 16 图
分析：直接分析功率，电阻功率
PR
=
U
2 S
R
= 8W
（消耗功率），电流源的功率
PIS = −U S I S = −32W（提供功率），根据功率守恒，电压源功率 PUS = −(PR + PIS ) = 24W（消
反比。
答案：（b）

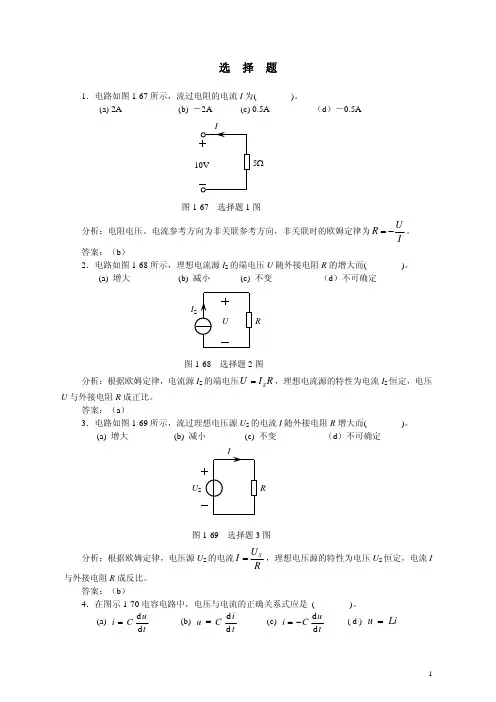

12．电路如图 1-76a 所示，当电路改接为图 1-76 b 时，其电阻 R 上的电压U 将(
)。
(a) 不变
(b) 减小
(c) 升高
(d)不确定
IS
IS
UR
UR
a）
US
b）
图 1-76 选择题 12 图
3
分析：根据电流源特性，电流源输出电流 IS 不变，故图 a 和 b 中，流过电阻 R 的电流均为 IS。 答案：（a）
i = −8(A)
e）图为电压源，电压与电流参考方向为关联，约束方程为
u = −8(V)
本题小结：元件特性及其约束方程
1.3 试求如图 1-87 所示电路中的电压 U，并讨论其功率平衡。
4A
4A
4A
8A
U
5Ω
8A
U
5Ω
U
5Ω
8A
a）
b）
c）
图 1-87 习题 1.3 图
解题指南：本题 a）、b）、c）图均为电压源、电流源和电阻直接并联，利用电流源电流不 变的特性和基尔霍夫电流定律，列出结点电流方程即可求出流过电阻的电流，从而求出电阻两端 的电压；利用基尔霍夫电压定律可知，电阻两端的电压与电压源电压和电流源两端的电压均相等。 然后，利用各元件的电压、电流计算功率，验证功率平衡。
电工技术第1章习题答案

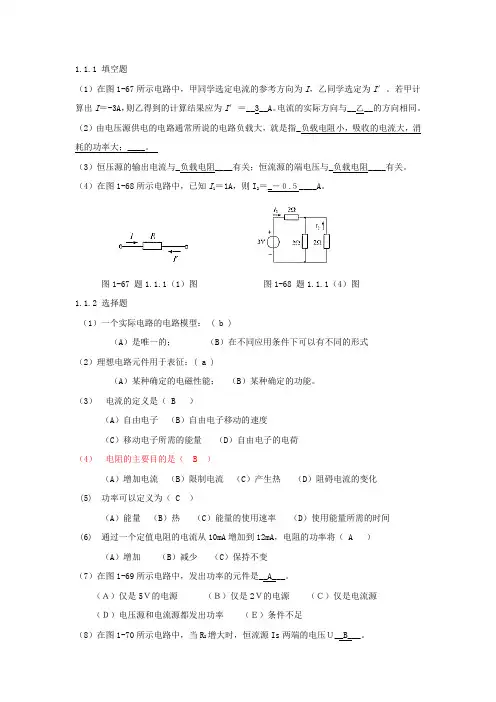

1.1.1 填空题（1）在图1-67所示电路中，甲同学选定电流的参考方向为I，乙同学选定为I′。
若甲计算出I＝-3A，则乙得到的计算结果应为I′＝__3__A。
电流的实际方向与__乙__的方向相同。
（2）由电压源供电的电路通常所说的电路负载大，就是指_负载电阻小，吸收的电流大，消耗的功率大；____。
（3）恒压源的输出电流与_负载电阻____有关；恒流源的端电压与_负载电阻____有关。
（4）在图1-68所示电路中，已知I1＝1A，则I2＝_－０.５____A。
图1-67 题1.1.1（1）图图1-68 题1.1.1（4）图1.1.2 选择题（1）一个实际电路的电路模型： ( b )（A）是唯一的；（B）在不同应用条件下可以有不同的形式（2）理想电路元件用于表征：( a )（A）某种确定的电磁性能；（B）某种确定的功能。
（3）电流的定义是（ B ）（A）自由电子（B）自由电子移动的速度（C）移动电子所需的能量（D）自由电子的电荷（4）电阻的主要目的是（ B ）（A）增加电流（B）限制电流（C）产生热（D）阻碍电流的变化(5) 功率可以定义为（ C ）（A）能量（B）热（C）能量的使用速率（D）使用能量所需的时间(6) 通过一个定值电阻的电流从10mA增加到12mA，电阻的功率将（ A ）（A）增加（B）减少（C）保持不变（7）在图1-69所示电路中，发出功率的元件是__A___。
（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足（8）在图1-70所示电路中，当R2增大时，恒流源Is两端的电压Ｕ__B___。
（A）不变（B）升高（C）降低图1-69 题1.1.2（7）图图1-70 题1.1.2（8）图（9）在图1-71所示电路中，当开关S闭合后，P点的电位_C__。
（A）不变（B）升高（C）为零（10）在图1-72所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是__B__。

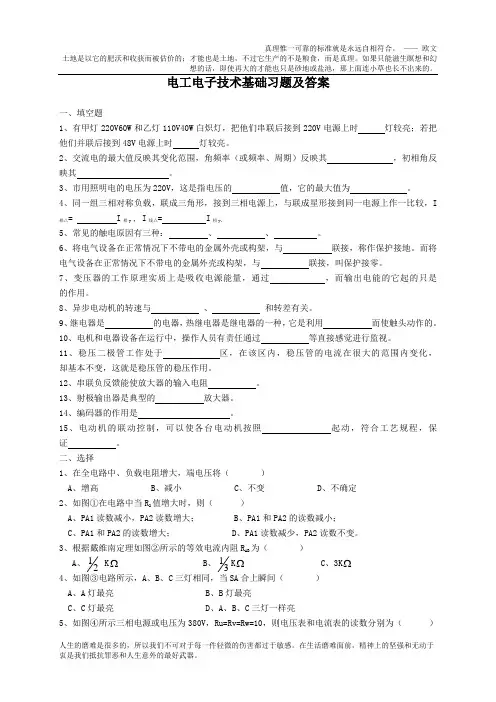

电工电子技术基础第一章答案.doc
3、根据戴维南定理如图 所示的等效电流内阻RAB为（ ）
A、 K B、 K C、3K
4、如图 电路所示，A、B、C三灯相同，当SA合上瞬间（ ）
A、A灯最亮B、B灯最亮
C、C灯最亮D、A、B、C三灯一样亮
5、如图 所示三相电源或电压为380V，Ru=Rv=Rw=10，则电压表和电流表的读数分别为（ ）
A、只含有放大了交流信号
B、只含有直流静态电压
C、既有直流静态电压又有交流信号电压
20、影响放大器工作点点稳定的主要因素是（ ）
A、偏置电阻的阻值 B、负载的变化 C、交流旁路电容的容量 D、温度
21、负反馈改善了放大器的性能，但使放大电路的放大信数（ ）
A、降低 B、不变 C、增加 D、不确定
22、下列电路中，具有记忆、计数功能的电路是（ ）
4、同一组三相对称负载，联成三角形，接到三相电源上，与联成星形接到同一电源上作一比较，I相△=I相y, I线△=I相y。
5、常见的触电原因有三种：、、。
6、将电气设备在正常情况下不带电的金属外壳或构架，与联接，称作保护接地。而将电气设备在正常情况下不带电的金属外壳或构架，与联接，叫保护接零。
7、变压器的工作原理实质上是吸收电源能量，通过，而输出电能的它起的只是的作用。
17、为保证机床操作者的安全，机床照明灯的电压应选（ ）
A、380VB、220VC、110VD、36V以下
18、当硅稳压二极管稳压电路输出电流不够时，应该采用下面（ ）种做法。
A、将两制相同型号的稳压二极管串联。
B、将两制相同型号的稳压二极管并联。
C、更换一只稳压值相同，功率更大的二极管。
上海工程技术大学电工技术第01章习题解答
第一草习题参考题解答练习与思考1.1.1举出一个生活中的电路，并分析它完成的是何种作用，它的负载将电能转化为何种能源或者处理的是什么信号？【解】显示器电路有两部分功能，一部分是接受电脑主机显示卡传送来的图像信号，另一部分是将电能转化为光能形成人眼能够看到的图像。
图1.2.4不同参考方向下功率的计算1.2.1在图1.2.4方框中的电气元件，其电压从b到a降低20V，电流为4A从b流入，请分析：（1）图（a）-（d）所示参考方向下，电压U和电流I的数值；（2）计算此元件的电功率，并判断其是电源还是负载。
【解】（1 ）图（a）中，U=-20V，I=-4A ；图（b）中, U=-20V，I=4A ；图（c）中, U=20V，I=-4A ；图（d）中, U=-20V，I=-4A ；（2）虽然图（a）-（d）所示参考方向不同，但是此元件的实际电压和电流是不变的，因此无论以哪个图所示方向选择功率的计算式，结果都是一样的。
以图（a）所示参考方向为例, U=-20V，I=-4A，电压和电流参考方向一致，故P=UI=（-20）*（-4）=80W >0,为负载；1.2.2如图1.2.5所示，湖北三峡地区有一条直流高压输电线路连接至上海南桥变电站,其电阻消耗的功率PU 2502500W ；压为500kV ，电流为1800A ，请计算三峡端的功率，并分析电能输送的方向。
1.8kA- ►三峡 湖北+500kV南桥 上海图1.2.5思考题1.2.2的电路图【解】对三峡端而言，电流的方向与电压降低的方向相反，即为非关联参考方向（方向不 致）故应在功率计算公式加上负号，则P=-UI=-500*1000*1800=-900MW由于P<0，故三峡端输出电能，电能从三峡传输至南桥。
1.3.1在图1.3.9所示的电路中，判断电路中哪个电源产生电能，哪个吸收电能。
图1.3.8思考题1.3.1的电路图【解】（a ）由于图中电流源流过的电流恒定为 1A ，故电压源流过的电流也为1A ，方向与电压方向一致，故5V 电压源的功率P us =UI=5*1=5W >0，故吸收电能，在此电路中做负载。
(整理)电工学 课后习题解答
第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。
试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。
额定电压U N 和额定电流I N 。
三者间的关系为 P N =U N I N 。
额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。
解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。
U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。
白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。
电阻器的额定值包括电阻值和允许消耗功率。
解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。
1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。
电工基础课本习题答案(1-4)
第一章电路的基础知识1-1电路及其主要物理量思考题解答P8 1-1-1 在图1-1-18所示电路中，已知Ｒ2＝Ｒ4,ＵAD＝15V，ＵCE＝10V，试用电位差的概念计算ＵAB。
图1-1-18[答] 由Ｒ2＝Ｒ4，有U CD＝U EB，故ＵAB＝U AC+U CD+U DE+U EB=(U AC+U CD)+(U DE+ U CD )＝ＵAD＋ＵCE＝15＋10＝25Ｖ1-1-2 指出图1-1-19所示电路中A、B、C三点的电位。
图1-1-19[答] A、B、C三点的电位分别为：(a) 图：6V、3V、0V；(b)图：4V、0V、-2V；(c)图：开关S断开时6V、6V、0V；开关S闭合时6V、2V、2V；(d)图：12V、4V、0V；(e)图：6V、-2V、-6V。
1-1-3 在检修电子仪器时,说明书上附有线路图，其中某一局部线路如图1-1-20所示。
用电压表测量发现ＵAB＝3V，ＵBC＝1V，ＵCD=0，ＵDE＝2V，ＵAE＝6Ｖ。
试判断线路中可能出现的故障是什么？[答] 由ＵBC＝1V，ＵDE＝2V可知电阻R2、R4支路上有电流通过，而ＵCD=0，故判定电阻R3短路。
1-1-4 上题的线路故障可否用测量电位的方法进行判断？如何测量？[答] 可以用测量电位的方法进行判断。
只需测出Ｂ、Ｃ、Ｄ三点的电位，就可知R3支路上有电流，而R3电阻短路。
1-1-5 在图1-1-21所示电路中，已知U＝－10V，Ｉ＝2A，试问Ａ、Ｂ两点，哪点电位高？元件Ｐ是电源还是负载？图1-1-20 图1-1-21 [答] 因U为负值，电压的实际方向与参考方向相反，故b点电位高。
又因Ｐ＝ＵＩ＝－10×2＝－20W<0，产生功率，故元件P是电源。
1-2电路模型 思考题P191-2-1 以下说法中，哪些是正确的，哪些是错误的？(1)所谓线性电阻，是指该电阻的阻值不随时间的变化而变化。
(2)电阻元件在电路中总是消耗电能的，与电流的参考方向无关。
电工与电子技术01章 陶桓齐-课后习题答案
第1章习题解答8-1 选择合适的答案填空（1）当三极管工作在放大区时，其发射结的偏置电压和集电结的偏置电压应为 。
A ．发射结反偏，集电极反偏B ．发射结正偏，集电极反偏C ．发射结正偏，集电极正偏（2）晶体三极管是一种 控制型器件。
A ．电压 B ．电流 C ．光电转换 （3）稳定静态工作点的电路是 。
A ．固定偏置电路B ．分压式偏置电路C ．共集电极电路 解：（1）B （2）B （3）B 8-2 填空（1）放大电路如果要求噪声低、温度稳定性好，应采用 电路。
电路作为输入级。
B ，则静态工作点将向β=60，I CEO =10μA 5VE题图8-4 解题图8-4解：首先确定U BE ，以判断是硅管还是锗管。
通常，硅管的U BE =0.6 ~ 0.8V ；锗管的 U BE =0.2~ 03V ；在图（a ）中，上管脚和下管脚的电位相差0.7V ，可知此管为硅管；在图（b ）中，上管脚和下管脚的电位相差0.2V ，可知此管为锗管。
然后，判断管子的类型。
通常当三极管正常放大时，对NPN 型管有V C ＞V B ＞V E ，对PNP 型管V C ＜V B ＜V E 。
在图（a ）中，中间脚的电位最低，并与其它两脚的电位相差几伏，故此脚为C 极，由V B ＜V E 可确定上管脚为B 极、下管脚为E 极，管子为PNP 型硅管。
同理可确定图（b ）中的管子为NPN 型锗管。
完整的三极管见解题图8-4所示。
8-5 试判断题图8-5所示电路中各三极管的工作状态。
50=12V6V(a)30K (b)30＞-6V+15V(c)题图8-50.76-7m A 3012.-iu (a)(b)CCU +ou (c)CCCU +ou i u (d)(e)iu ou题图8-6解：（a）不能放大。
因为输入信号被C1短路。
将C1去掉即可。
（b）不能放大。
因为三极管是PNP型的，需要用负电源，将UC C 换为-UC C即可。
（c）不能放大。
电工技术知识要点摘要及习题答案
(2)基尔霍夫电压定律（KVL）：Σ U =0，其实质是电位单值性原理，即在任意瞬间时，从回路中任何一点出发，沿回路绕
行一周又回到出发点时，整个回路各部分的电位差（即电压）之代数和等于零，该点的电位是不会发生变化的。它反映了一
个回路中各段电压间相互制约关系。KVL定律可以推广应用于“广义回路”，即可以将其推广应用于“开口电路”。
KCL方程：4-1=3有3个相互独立
KVL方程：6-4+1=3有3个相互独立
1.6.4解：能满足KCL定律，流入电流之和等于流出电流之和，即：
3 1 4 2 I I I I + = +
1.6.5解：
(1)KCL对支路为何器件无任何要求，可以有多个理想的电流源或实际的电压源并联。6
(2) KVL对回路为何器件无任何要求，可以有多个实际的电流源或理想的电压源串联。
I I I
R
E
R
U
sc − = − =
0 0
或I
R
U I sc + =
09
式中：
0
sc
R
E
I =为电源的短路电流；I为负载电流；
0 R
U为引出的另一个电流（内阻的分流）。于是上式可用图2-1（b)
表示为电流源模型。
注意：①由电压源转为电流源时，其方向应保持为与电动势E的方向相同；
②理想电压与理想电流源之间不存在等效互换关系；
典型电路如图1.1所示，电路的工作状态有以下三种：
(1)开路（空载状态）当S断开或∞= L R，0 L = I
电源电压
S 0 U U =或E U =0
负载电压、功率
0 L = U，0 S L = = P P
