钢管焊接专项施工方案
钢管焊接工程施工方案模板
钢管焊接工程施工方案模板一、项目概况与目标1.1 项目概况本工程为钢管焊接项目，涉及钢管的切割、坡口加工、对口、焊接及无损检测等工序。
工程地点为[具体地址]，计划工期为[具体工期]。
1.2 项目目标确保钢管焊接工程按照设计要求和国家相关标准进行施工，保证焊接质量，提高工程安全性，同时确保施工进度和成本控制在合理范围内。
二、施工准备2.1 技术准备编制详细的焊接工艺评定报告，确定合适的焊接方法和焊接材料，制定施工技术方案和安全措施。
2.2 现场准备清理施工现场，确保施工区域安全无障碍；搭建临时设施，如焊接工作棚、材料存放区等。
2.3 人员准备组建专业的焊接施工队伍，确保焊工持有有效的焊工合格证书，并进行必要的岗前培训和安全教育。
三、材料与设备3.1 材料要求采购符合国家标准和行业要求的钢管和焊接材料，确保材料质量可靠。
3.2 设备配置配置足够的焊接设备，如焊机、切割机、坡口机等，确保设备性能良好，满足施工需要。
四、焊接工艺要求4.1 焊接方法根据钢管的材质、壁厚和施工条件选择合适的焊接方法，如手工电弧焊、气体保护焊等。
4.2 焊接参数确定合适的焊接电流、电压、焊接速度和焊接层数等参数，确保焊缝成形美观，质量可靠。
4.3 焊缝质量焊缝应符合设计要求和国家相关标准，确保焊缝无裂纹、未熔合、夹渣等缺陷。
五、质量控制措施5.1 质量管理体系建立健全的质量管理体系，明确质量目标和责任分工，确保施工质量可控。
5.2 过程控制对焊接过程进行全程监控，确保每道工序符合质量要求；对关键工序实施专人负责制。
5.3 检验与检测按规定进行焊缝外观检查、尺寸检查和无损检测（如X射线探伤、超声波探伤等），确保焊接质量符合要求。
六、安全施工规范6.1 安全管理制度制定安全管理制度和操作规程，明确安全责任和安全措施。
6.2 现场安全管理设置明显的安全警示标志和防护设施；对易燃易爆物品进行妥善保管和使用；确保施工现场整洁有序。
6.3 人员安全防护为焊工配备合格的防护用品（如焊帽、焊服、防护眼镜等）；定期对焊工进行健康检查，确保人员健康。

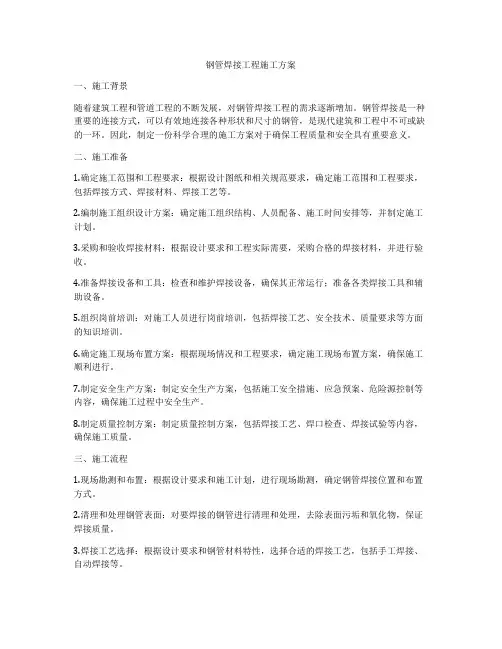

钢管焊接工程施工方案
钢管焊接工程施工方案一、施工背景随着建筑工程和管道工程的不断发展，对钢管焊接工程的需求逐渐增加。
钢管焊接是一种重要的连接方式，可以有效地连接各种形状和尺寸的钢管，是现代建筑和工程中不可或缺的一环。
因此，制定一份科学合理的施工方案对于确保工程质量和安全具有重要意义。
二、施工准备1.确定施工范围和工程要求：根据设计图纸和相关规范要求，确定施工范围和工程要求，包括焊接方式、焊接材料、焊接工艺等。
2.编制施工组织设计方案：确定施工组织结构、人员配备、施工时间安排等，并制定施工计划。
3.采购和验收焊接材料：根据设计要求和工程实际需要，采购合格的焊接材料，并进行验收。
4.准备焊接设备和工具：检查和维护焊接设备，确保其正常运行；准备各类焊接工具和辅助设备。
5.组织岗前培训：对施工人员进行岗前培训，包括焊接工艺、安全技术、质量要求等方面的知识培训。
6.确定施工现场布置方案：根据现场情况和工程要求，确定施工现场布置方案，确保施工顺利进行。
7.制定安全生产方案：制定安全生产方案，包括施工安全措施、应急预案、危险源控制等内容，确保施工过程中安全生产。
8.制定质量控制方案：制定质量控制方案，包括焊接工艺、焊口检查、焊接试验等内容，确保施工质量。
三、施工流程1.现场勘测和布置：根据设计要求和施工计划，进行现场勘测，确定钢管焊接位置和布置方式。
2.清理和处理钢管表面：对要焊接的钢管进行清理和处理，去除表面污垢和氧化物，保证焊接质量。
3.焊接工艺选择：根据设计要求和钢管材料特性，选择合适的焊接工艺，包括手工焊接、自动焊接等。
4.焊缝设计和准备：根据设计要求和焊接工艺，设计合适的焊缝形式和准备焊接部位。
5.焊接工艺控制：根据焊接工艺规范和要求，控制焊接参数，确保焊接质量。
6.焊后处理和检查：焊接完成后，对焊缝进行清理和整理，进行焊缝检查和质量验收。
7.工程竣工验收：完成焊接工程后，进行工程竣工验收，确认工程质量符合设计要求。
四、安全措施1.施工现场安全：严格遵守现场安全规范，做好现场安全防护工作，保证施工人员安全。
现场管道焊接施工专业方案
现场管道焊接施工专业方案一、施工前准备1.组织施工人员：根据施工任务的要求，组织具备相应技能和经验的焊工，并分工负责，确保施工人员齐备。
2.施工设备的准备：根据施工方案，准备所需的焊接机、工具、材料和辅助设备，并对其进行检查和调试，确保其完好可用。
3.施工材料的准备：根据施工方案，准备所需的钢管、管件、焊材、焊剂等材料，并对其进行质量检查，确保符合要求。
二、施工流程1.安全措施的落实：对施工现场进行安全检查，确保施工区域无明火、无易燃易爆物品，并设置警示标识和防护措施，确保施工人员的人身安全。
2.管道的布置和定位：根据设计图纸和施工方案，确定管道的布置和定位，并进行标志和测量。
3.管道的准备：根据施工方案，对钢管进行切割、倒角、打磨等处理，保证管道口洁净，无毛刺和锈蚀。
4.管道的连接：采用焊接方法进行管道的连接，根据施工方案选用相应的焊接方法和工艺，进行焊接接头的准备、对位和定位，并进行焊接操作。
5.焊接质量的保证：对焊接接头进行质量检查和评定，确保焊缝的焊缝性能和牢固性，达到设计要求。
6.焊后处理：对焊接接头进行修整和清理，去除焊渣和氧化物，修复焊接畸变，并进行防腐蚀处理，保护焊缝的质量和耐久性。
7.管道的试验和验收：对焊接完成的管道进行试验和验收，包括气密性测试、水压试验等，并根据相应标准和规范进行评定和验收。
三、质量控制1.施工方案的制定：根据设计要求和现场实际情况，制定合理的施工方案和工艺，并与设计人员进行沟通和确认。
2.材料的质量控制：对所采购的材料进行验收，确保材料的质量和规格符合要求，并进行合理的存储和保管。
3.施工人员的技术要求：对施工人员进行技术培训和考核，确保其掌握焊接的基本知识和技能，并具备安全操作的能力。
4.焊接工艺的控制：根据焊接规范和标准，制定合理的焊接工艺参数，并进行焊接过程的监控和记录，确保焊接接头的质量。
5.焊接质量的检验：对焊接接头进行外观检查、尺寸测量和焊缝性能测试，确保焊接接头符合设计要求和相关标准。
焊接钢管施工方案
焊接钢管施工方案焊接钢管施工方案一、施工准备1. 钢管材料准备：购买符合标准要求的钢管材料，并做好材料清点，确保材料齐全。
2. 焊接设备准备：准备焊接设备，包括电焊机、焊接电缆、焊接工具等。
3. 施工场地准备：清理施工场地，确保平整且无杂物，保障施工安全。
二、焊接工艺流程1. 将钢管材料放置在焊接位置上，将其对齐。
2. 使用板钳将钢管夹紧固定，避免焊接过程中的位移。
3. 清理焊接位置，将焊接位置的铁锈、油渍等杂物去除，保证焊接质量。
4. 根据规定的焊接规范，选择适宜的焊接电流、电压和焊接电极。
5. 进行预热处理：对于较大直径或壁厚较大的钢管，需要进行预热处理，提高焊接质量。
6. 进行焊接：采用适当的焊接方法，进行焊接操作，确保焊接质量。
7. 检查焊缝质量：焊接完成后，仔细检查焊缝质量，包括焊缝形状、焊透性等。
8. 对焊缝进行修整：如果焊缝存在缺陷，如凹坑、裂缝等，需进行修整，确保焊缝质量。
三、施工安全措施1. 戴好防护用品：施工人员在施工过程中应佩戴好防护用品，包括安全帽、防护眼镜、防护手套等。
2. 确保工地的净空：施工过程中要确保周围没有杂物和人员，以免造成意外伤害。
3. 避免烟尘扩散：在焊接过程中，要采取措施防止焊接产生的烟尘扩散，以免影响周围环境和施工人员的健康。
4. 严格执行电焊操作规范：施工人员要严格按照操作规范进行焊接，避免发生安全事故。
5. 焊接现场的通风状况：焊接过程中要保持良好的通风状况，确保施工人员的健康。
6. 施工结束后清理现场：施工结束后要及时清理焊接现场，防止杂物堆放，确保施工安全。
以上是焊接钢管施工方案的基本内容，施工人员在实际操作中应结合具体情况进行调整和完善，确保施工质量和安全。
焊接钢管施工方案
焊接钢管施工方案
一、概述
本施工方案针对的是焊接钢管施工活动，主要包括材料收发、设备准备、焊接施工、焊接检验等。
本施工方案可以指导施工单位从收发材料到
施工完成，把握施工质量，保证在规定时间内完成施工任务。
二、施工准备
1、材料收发：施工单位仔细检查施工材料，如果钢管上有缺陷应及
时反馈，确保钢管质量。
收发材料需要签发收发货单。
2、设备准备：施工单位需要准备焊接工具、电源仪器、焊接检验仪
器等，其中有些设备是施工所必须的，它们包括电焊机、焊条、焊机操作
规程等。
3、焊接质量评定：在施工前，施工单位需要对焊接工艺进行评定，
有ACC、AEC等质量评定标准。
三、施工过程
1、检查焊前处理：施工人员需要检查焊接前处理是否达到要求，比
如表面清洁度、去毛刺、尺寸等。
2、焊接施工：施工人员需要按照现场焊接图纸，按照焊接工艺要求，结合现场情况，对钢管焊接。
3、焊接检验：对焊接部位进行检验，检验标准包括外观、探伤、金相、拉伸、穿刺测试等，以确保焊接质量
四、施工完工
1、清理现场：施工完成后，需要清理施工现场，把施工过程中使用的杂物和废弃材料清洁处理。
钢管焊接工程施工方案
钢管焊接工程施工方案一、工程概况1. 工程名称：钢管焊接工程2. 工程地点：XX市XX区3. 工程内容：焊接钢管4. 工程时间：XX年XX月XX日至XX年XX月XX日5. 施工单位：XX建筑工程有限公司6. 监理单位：XX监理公司二、施工准备1. 实施方案编制：施工单位应组织技术人员编制施工方案，包括工程施工组织设计、施工图纸、施工工艺、材料设备等内容。
2. 人员调配：施工前，施工单位应组织施工人员进行技术交底和安全教育培训，确保施工人员熟悉施工方案和安全操作规程。
3. 材料设备准备：施工单位应根据施工方案确定所需材料和设备，并提前采购和准备好。
三、施工工艺1. 检查准备：在进行焊接前，施工人员应仔细检查焊接设备和焊接材料的质量和性能，确保安全可靠。
2. 焊接准备：在进行焊接前，需对待焊接的钢管进行清理和除油处理，以确保焊接质量。
3. 焊接操作：根据焊接工艺要求，采用相应的焊接电流和电压进行钢管焊接，确保焊接质量和符合相关标准。
4. 质量检验：施工单位应对焊接工艺和焊接质量进行全程监督和检验，确保焊接质量符合设计要求和相关标准。
四、安全措施1. 安全教育：在进行施工前，施工单位应对施工人员进行安全教育培训，并确保施工人员具备相关安全操作技能和知识。
2. 安全防护：在进行钢管焊接工程时，施工人员应穿戴好相关防护装备，包括防护眼镜、焊接帽、焊接手套等，确保施工人员的人身安全。
3. 火灾防范：在进行焊接作业时，施工单位应设置好消防器材，并确保焊接作业现场通风良好，预防火灾事故的发生。
4. 安全监督：施工单位应指定专人对施工现场进行安全巡查和监督，确保施工现场的安全。
五、环境保护1. 治理措施：在进行钢管焊接工程时，施工单位应采取相应的环保措施，包括设置除尘设备、淋水装置等，减少焊接产生的粉尘和废气对环境的影响。
2. 废物处理：施工单位应在施工结束后，及时清理施工现场废弃物和渣土，确保施工现场的清洁和整洁。
钢管焊接连接施工方案及工艺方法
钢管焊接连接施工方案及工艺方法一、引言钢管焊接连接在工程建设中占据重要地位，本文旨在提供一份钢管焊接连接施工方案及工艺方法，以便实施人员能够准确进行施工操作。
二、施工准备1. 确定焊接工艺根据具体情况选择适宜的焊接工艺，包括手工焊、自动焊等，确保选择的工艺能够满足焊接连接的需求。
2. 准备工艺设备根据所选的焊接工艺，准备相应的工艺设备，包括焊接机、电源、气瓶等。
确保设备的正常工作状态，以保证施工顺利进行。
3. 材料准备采购符合标准要求的钢管和焊接材料，确保材料质量良好。
并对材料进行检验，排除可能存在的质量问题。
三、施工流程1. 工地准备清理施工现场，确保临时道路畅通、安全通行。
清除施工区域内的杂物和障碍物，为施工提供良好的条件。
2. 钢管准备根据需要对钢管进行切割、修整等加工，确保其与焊接材料的连接能够牢固。
3. 焊接焊缝准备对焊接接头进行清理，去除表面氧化物、锈蚀等杂质。
使用合适的工具和方法，对焊缝进行加工和修整，以提高焊接质量。
4. 热处理根据焊接材料的规定，进行必要的热处理工作，以消除焊接过程中产生的应力，提高焊缝的强度和韧性。
5. 焊接操作按照所选的焊接工艺进行焊接操作，严格按照工艺参数和要求进行控制，保证焊接质量。
6. 焊后处理对焊接完毕的钢管进行清理、检查和修整。
对焊缝进行非破坏性检测，确保焊接质量符合标准要求。
四、安全措施1. 确保焊接操作区域通风良好，防止有害气体积聚。
2. 按照焊接操作规范佩戴防护眼镜、手套和防护服等个人防护装备。
3. 对焊接设备和工具进行定期检查和维护，确保其安全可靠。
4. 对施工现场进行安全巡视，及时排除安全隐患，确保施工过程安全。
五、总结本文提供了钢管焊接连接施工方案及工艺方法，包括施工准备、施工流程和安全措施等内容。
在实施钢管焊接连接工程时，务必严格按照方案和方法进行操作，确保施工质量和安全。
焊接钢管施工方案
焊接钢管施工方案一、施工目标本施工方案旨在保证焊接钢管施工质量，确保施工安全，达到设计要求并按时完成施工任务。
二、施工准备1.钢管材料准备：根据工程需要，准备适量的焊接钢管及相关配件。
2.工具设备准备：准备焊接机、剪切机、磨削机、螺纹切割机等必备工具设备。
3.施工人员准备：安排合格的焊接人员、剪切人员、检查人员、安全员等工作人员参与施工。
4.安全措施准备：准备适量的个人防护用品，确保施工过程中人员安全。
三、施工步骤1.钢管预处理：对焊接钢管进行切割、修整、清理处理，确保其表面光洁，无毛刺和杂质。
2.钢管定位：根据设计要求，将焊接钢管按照正确的位置和角度固定在施工现场。
3.钢管配合：根据设计要求进行焊接钢管的配合，确保管径、管壁厚度、弯头角度等完全符合规定。
4.焊接加工：采用电弧焊或气焊技术进行钢管的焊接。
焊接工艺应符合设计要求，焊接质量应达到相应标准。
5.焊缝检查：对焊接好的管道进行缺陷检查，如焊接质量不合格，立即进行修复或重新焊接处理。
6.焊接后处理：焊接完成后，对焊缝进行磨削和打磨处理，确保光滑平整，无棱角和毛刺。
7.管道试压：对焊接好的管道进行试压，确保其密封性和耐压性能符合设计要求。
8.管道涂装：按照设计要求对管道进行涂装，以提高防腐性能和美观程度。
四、施工注意事项1.施工现场应保持整洁，防止杂物堆放和火源接近，确保施工安全。
2.施工人员应严格按照施工图纸和规范要求进行施工，不得随意改变施工方式和焊接参数。
3.施工人员必须穿戴符合标准的个人防护用品，包括焊接手套、防护眼镜、防护面具等。
4.施工过程中，应对焊接现场进行有效的通风和防尘措施，以保护施工人员的健康。
5.施工前，应对焊接机和其他工具设备进行检查和试运行，确保其正常使用和安全。
6.施工过程中，应加强对焊接工艺和焊接质量的监督和检查，确保施工质量符合要求。
五、施工质量控制1.严格按照设计要求进行施工，确保焊接钢管的几何尺寸和焊接质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监A-01
施工组织设计（方案）报审表
工程名称：厦港避风坞截流改造工程（管线部分）
承包单位：福建省毅盛建设工程有限公司编号：
设、监理、施工单位各留一份。
审批栏工程名称：厦港避风坞截流改造工程（管线部分）
钢
管
焊
接
专
项
施
工
方
案
编制人：
审核人：
核准人：
福建省毅盛建设工程有限公司
2012年5月
钢管焊接专项施工方案
一、工程概况：
本工程为厦门市环岛路污水截流一期工程—厦港避风坞截流改造工程（管线部分）。
建设规模：
1、避风坞污水管线陆上部分
蜂巢山路污水管线起点为蜂巢山路中部至龙王宫箱涵，全场约230米，采用φ400HDPE管；中铺头路污水管线起点为中铺头路末端至大学路108#箱涵，全长约105米，采用φ300HDPE和φ400HDPE。
2、避风坞污水截流管线水下部分：
避风坞污水截流管线水下部分起点为民族路箱涵口，沿着避风坞沿岸坡脚前行，沿线经过民族路箱涵截流井、龙王宫箱涵截流井、大学路108#箱涵截流井、大学路52#箱涵截流井、渔监办公楼箱涵截流井，将该片区的污水收集引入泵站。
该段主要工程量：五个截流井、抛石、φ600HDPE管373米、φ1200HDPE管48米、φ600钢管混凝土管23米、混凝土灌注桩114根、高压旋喷桩2070米。
3、大学路污水管线从演武路与大学路交叉口至沙坡尾路，长约539m，为并排φ600压力管线与φ1000重力管线，其中低压碳钢板卷管529米、φ600钢筋混凝土管244米、φ800钢筋混凝土管161米、φ1000钢筋混凝土管96米。
本段管线埋置较深，基础开挖采用拉森钢板桩防护。
二、编制依据
《给水排水工程施工及验收规范》GB50268-2008
《焊缝射线探伤质量标准》GB3328-2007
《工业金属管道工程施工及验收规范》GB50235-2003
《现场设备、工业管道工程施工及验收规范》GB50236-2003
《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-2007 《金属熔化焊接接头射线照相》GB/T3323-2005
《长输管道线路工程施工及验收规范》SYJ4001-2003
《管道下向焊接工业规程》SY/T4071-2003
《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-2005 三、准备工作
（1）技术准备
1）组织有关操作人员、熟悉施工图纸及规程规范、制定焊接工艺、编制焊接作业指导书；编制焊接专项方案。
2）焊工应进行相应项目的培训并有相应项目的操作资格证。
3）检查到货钢管的圆度和错边量是否符合有关技术要求。
4）检查金属管节表面有无斑疤、裂纹、严重的锈蚀等缺陷。
5）钢管安装前，管节应逐根测量、编号，宜选用管径相差最小的管节组队焊接。
6）刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。
7）焊工施焊前必须使焊工明确质量要求及焊接措施。
（2）人员、设备、物资进场
按总体施工计划，陆续组织各种技术工人，机械司机等人员进场。
所有人员开工前5天到位，以便培训和组织工程技术交底。
（3）施工机械准备：
根据施工工艺要求，将机械设备按要求型号提前进场并检修，并对机械司机及操作人员进行培训、交底。
具体见施工机械机具设备表。
（4）施工材料准备：
根据材料计划，提前将材料进场，并做好材料的复试、试验等各项工作。
各种材料根据施工进度安排随时进场。
（5）施工现场准备
①、临时道路：充分利用原有地方道路，只修建各施工点与地方道路联络便道。
②、临时用电：向供电局申请临时用电借口作为施工电影和工地生活电源，同时配备足够的变压器及发电机组，从接入点至变压器主干电线采用电缆线，从变压器至各工点线路主线采用电缆、支线采用铝芯线。
另我公司在生活区外侧配备柴油发电机解决停电时施工、生活的用电。
③、临时供水：向税务集团申请用水借口作为施工和生活用水，沿生活区布置D50硬塑料管提供施工用水。
④、生活办公房屋：按建设文明工地要求，采用厂家生产的标准活动板房，发包人、监理办公管理用房以及我公司项目部用房按标准进行配置。
⑤、生产房屋：按工期、地方条件及工程实际需要考虑，采用砖墙、石棉瓦顶；所以仓库均设置工棚遮盖并按10cm砼硬化地面。
⑥、设置临时施工场地时，必须充分考虑施工现场外堆放管材等材料的堆放空间，并承担保管材料的责任，同时负责材料的短距运输。
四、机械设备、劳动力、材料需用量计划
（一）拟投入主要施工机械设备配备表
（二）劳动力安排情况描述
（三）材料进场计划
五、钢管焊接
（1）管道焊接
①焊接要求
a、焊接前焊工应检测焊机参数是否稳定，调节是否灵活，性能是否满足焊接工艺要求;检查焊机安全、指示仪表、开关位置和极性是否符合要求；检查焊机地线与钢管表面接触是否牢固。
符合要求时才能焊接，严禁在管壁和坡口内进行试调焊接电流。
b、焊接前，焊工要按工艺要求检查管口的坡口钝边间隔和错边量等，管口处要无起鳞、裂纹、夹层、油脂、油漆、毛刺、污垢及其它影响焊接质量的有害物质，合格后方可焊接。
c、焊接过程中严格按焊接工艺要求进行施焊。
d、焊接过程中，管口两侧应采取保护措施，以防飞溅灼伤防腐层表面。
e、焊工在领取焊材时，要认真核对焊材的类型、牌号和规格，符合要求方可领取使用，并且当日剩余的焊条及时送回焊材库房。
f、焊条药皮有裂纹、变质和脱落现象，不得领取使用；一旦发现焊条施焊时药皮发红或变色，该焊条应立即废弃。
g、焊接引弧应在坡口内进行，严禁在管壁上引弧。
h、焊接时发现偏吹、粘条或其它不正常现象时，应立即停止焊接，更换焊条及修磨接头后施焊。
I、焊道的起弧或收弧处应互相错开20mm以上。
每个接头焊前必
——在焊下一层前，必须将上一层的焊渣及金属飞溅物清除干净，才允许进行下一层焊接，严禁一次堆焊。
2、焊接弯头、法兰盘和三通制作
——内侧最小宽度＜50mm
——应在内侧的焊缝根部进行封底焊。
3、转弯、三通、阀门等处加固
管道敷设安装完毕后，要对其转弯、三通、阀门等处用支墩进行加固；支墩置于沟底的基础上；支墩的设置和几何尺寸参见相应的图集及规范。
六、钢管防腐
钢管及配件的外防腐采用环氧煤沥青六油二布，内防腐为环氧煤沥青一底三面，做法详见《给水排水管道工程施工及验收规范》GB50268-2008。
七、焊接质量控制
1）焊接质量控制实行三检制度，即自检、互检、专检，每条焊缝要求首先进行外观检查，并做好记录。
2）焊接材料严格管理，严格执行有关规定及措施，绝对不适用无质量证明书的产品。
3）钢管安装允许偏差：轴线60mm；高程±25mm。
