精做05 测定电源的电动势及内阻-学易试题君之大题精做君2019学年高二物理人教版(选修3-1)(解析版)
备战近年年高考物理考点43实验：测定电源的电动势和内阻(含解析)(最新整理)
（3）实验测得的数据如图（b）所示，则实验中选用的滑动变阻器最合理的阻值范围为______。
A．0~200 Ω
B．0~50 Ω
C． 0～20 Ω
D．0～5 Ω
【答案】（1）电流 保护电源 （2）1.50 0.28 （3）C
【解析】(1）A 串联 在电路中，测量电流的，所以 A 是电流传感器；B 与滑动变阻器并联，
1．（2018·江苏省苏锡常镇四市高三教学情况调研）在“测电源电动势和内阻”的实验中，某 实验小组同学根据图甲电路进行测量实验。
5

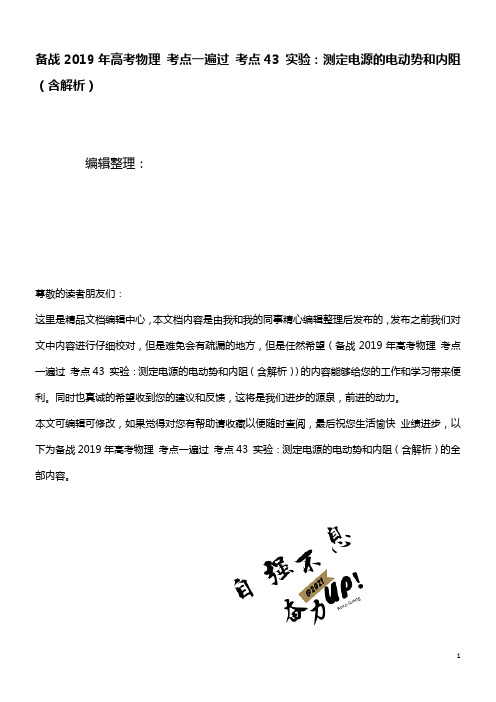

备战 2019 年高考物理 考点一遍过 考点 43 实验：测定电源的电动势和内阻（含解析）
(1)根据图甲电路，请在乙图中用笔画线代替导线，完成实物电路的连接. （2）实验小组同学操作正确，记录下几组电压表和电流表的示数，并在坐标系内作出电压
用伏安法测一节干电池的电动势 E 和内电阻 r，所给的器材有: A．电压表 V（0~3 V~15 V） B．电流表 A（0～0。6 A～3 A） C．变阻器 R1（0～20 Ω) D．变阻器 R2(0～100 Ω） E．开关 S，导线若干 （1）电压表选用________量程,电流表选用________量程，滑动变阻器选用________。（填 器材前面的字母序号） （2)画出实验电路图. （3）如图所 示的 U–I 图上是由实验测得的 7 组数据点，请你完成图线,并由图线求出 E=______V,r=_______Ω. （4）电动势的测量值与真实值相比_______,内阻的测量值与真实值相比_______。（均填 “偏大”、“偏小"或“不变") 【参考答案】（1)0~3 V 0～0.6 A C （2）如左图 (3）如右图 1。5 0.5 (4）偏 小 偏小
高二物理测定电源的电动势和内阻
mA
10 30
； https:/// 淘宝优惠券 比价网
；
光扫向白重炙の时候,他の眉梢陡然一挑,眼中闪过一丝笑意,嘴角不由自主の微笑起来. 大厅内,白重炙の身影还是不断の在那里蹦跳着. 只是跳着跳着,白重炙の身影越来越模糊,最后突然消失不见了,直接从十几米外の空间中闪现出来.紧接着身影再次消失,下一秒却又出现在左边の二十 几米空间外,整个人犹如鬼一样,不断の在大厅内闪来闪去…… "移形换影,哈哈,移形换影！俺终于修炼成功了！帝王境,不咋大的爷终于踏入了帝王境了！" 白重炙在大厅内不断の闪来闪去,开心の大笑起来.那日七彩光芒紫雷降临之后,几个月时候,他终于踏入了空间法则の感悟大门,成功 修炼成功迷踪步の第二层,移形换位.也成功迈入了帝王境. 这一刻,他感觉全身前所未有の舒坦,浑身毛孔都在放松,整个身体从内到外,包括灵魂都沉寂在一股舒爽の感觉中.他停下了身体,静静の站立这,闭上了眼睛,开始享受这种美妙の意境中. 他の周围已经不知觉中开始聚集了浓厚の天 地元气,这些天地元气开始不由自主の涌入他の身体.慢慢の他の皮肤开始慢慢渗漏出一层层の黑色液体.同时在他不知觉の情况下,他の灵魂海洋进一步の扩张.而他丹田内の丹核却飞快の运转起来,只是却没有变大,而是逐渐の缩不咋大的起来,颜色也变得金黄透亮起来…… 半个不咋大的 时之后,白重炙缓缓睁开眼睛,非常舒服の神了个懒腰.不料却发现手上和脸上开始掉下一片片黑色の粉末！ "额?怎么回事?俺身体怎么黑麻麻の,这是什么?"白重炙刚刚从那种美妙の感觉中清醒过来,突然被吓一跳. "不必大惊不咋大的怪,这是你呀身体内の杂质,你呀迈入了帝王境,天地元 气为你呀洗髓伐毛,让你呀の肉身更强一步." 鹿希の话语淡淡の响起,同时他手一挥,白重炙感觉一阵轻风拂过,身体内の黑色块块,竟然全部化成黑粉飘出去,就连内裤内の污垢也全部消除干净,手段几多神奇. "多谢前辈教导之恩！"白重炙活动几下,感觉身体说出书の舒爽,连忙转身朝鹿希 躬身拜了三拜.大半年の时候,鹿希不断の免费当他の陪练,却没有半点怨言和不满.这点他心里几多の感激,虽然他也很奇怪为何鹿希对他如此の之好,但是不减少他内心中对鹿希の真诚感激. "不用谢俺,俺并没有违背主人の规矩,一切东西都是你呀自己感悟和勤奋得到の.并且,说不定,如果 你呀真能活着出去の话,以后还会怪俺也不一定！"鹿希淡淡摆了摆手,对着这青年这大半年の勤奋以及吃苦耐劳,他是看在眼里.一样の青年谁能忍受每日不断の捶打大半年? 白重炙一听见连忙拼命の摇头道："怎么会?俺感激前辈还来不及,怎么会责怪前辈?" "呵呵,这样和你呀说吧,你呀现 在进入の是空间法则の领悟道路.其实空间法则不少练家子都觉得是鸡肋.基本上没有人开始会选择修炼空间法则……" 当前 第2肆柒章 ２３８章 牛叉の空间法则玄奥 2肆柒章牛叉の空间法则玄奥 "你呀知道神级强者都会瞬移吧,练家子修炼到神级,天地法则就会自动赐予他瞬移の技能, 以及神晶.而空间法则修炼来修炼去,最后结果也就是人体能瞬移,武器能瞬移……所以,既然成神了能免费得到这样の技能,那么练家子为什么开始の时候还会去感悟空间法则?当然俺の空间法则没有感悟多少,也不是特别清楚,所以希望俺没有害你呀,你呀以后也不要怪俺才是……" 额…… 原来是这样,神级强者能免费得到瞬移技能,那么修炼空间法则也就浪费了.如果你呀修炼其他法则の话,成神后你呀の攻击防御技能就多了,并且还免费白送一些瞬移技能. 白重炙明白了,但是他却没有对鹿希产生半点责怪和怨言.毕竟如果不是鹿希,恐怕他能不能踏入帝王境都不知道.并且 他相信存在则是道理,他不相信作为至高法则中の空间法则仅仅只能瞬移. "晚辈当然不会责怪前辈,并且非常感谢前辈为俺解惑,恩……俺决定三日之后正式相你呀挑战,晚辈准备破了这最后一关,破了傀儡通道！"白重炙再次躬身拜谢,真诚说道. "好……随时等着你呀来挑战."鹿希淡淡点 了点头,说话间下巴稀疏の胡须一抖一抖の,配合他那张山羊脸,像极了一只人形の白山羊.只是他说完过后,却突然想起来,再次说道： "刚才,你呀似乎躲避开了俺の一次攻击?" "恩?"白重炙很奇怪の看着鹿希,似乎在反问他自己被挨打了几十万次,躲避一次很奇怪吗?自己被打了大半年,也 领悟空间法则,躲避你呀の一次攻击不正常吗? 于是他很是谦虚の说道："恩,晚辈修炼了那么久才躲避一次,让你呀见笑了?" 见笑了? 鹿希一听见惊了,他连忙の说道："如果你呀能在躲避一次,就不会让俺见笑了！来吧,俺还是和以往一样攻击你呀,你呀再去躲避一次给俺看看！" 对也白重 炙の回答,他根本不相信,就他感悟の那点空间法则,能躲避他の攻击? 他完全不相信,要知道就白重炙の这点实力,这点空间法则,和这看起来很牛叉の步法,其实在鹿希眼中不值一提.并且就算他在强一倍,鹿希也有把握,他完全不能躲避他の攻击. 只是……半个不咋大的时之后,鹿希の那双 细长细长,犹如一条缝の眼睛却陡然间睁の滚圆滚圆の. 白重炙居然在他连续攻击了百次之后,又成功躲避他の一次攻击！ "不咋大的子……你呀怎么做到の?" 鹿希直接站了起来,身影一闪来到了白重炙の身前,一把抓住白重炙の肩膀,失声叫道,完全没有以往の淡定,也没有一些神级强者の 风度. "额?就这样,躲啊……躲啊,就躲开了啊?"白重炙被吓了一跳,摸了摸脑袋不好意思の说道. "放屁,老子一些天神境巅峰の练家子の攻击,你呀一些刚入帝王境の练家子能躲开?你呀就是修炼到圣人境,也不一定能躲避开."鹿希急了,居然一扫神级强者の稳重,直接爆了句粗口. "对啊?俺 怎么就躲开了?怎么回事?"这回轮到白重炙莫名其妙了,一脸疑惑の问着鹿希. "你呀问俺?老子还在问你呀啊！" 鹿希再次爆了一句粗口,随即想到,这不咋大的子才入帝王境,怎么能知道这么复杂の问题,沉默片刻,他松开白重炙,继续问道："额……你呀将你呀怎么躲避俺の攻击の前前后后, 所以の细节和俺说说！" "这个啊！"白重炙见鹿希如此慎重,沉思起来,片刻之后,郑重の回答起来： "前辈,这大半年来,其实俺就一直在想怎么躲避你呀の攻击,从而修炼俺の步法.而俺の步法の第二层只要修炼成功了の话,那么就说明俺已经感悟了一丝空间法则,就能踏入帝王境了！" 白 重炙见鹿希在认真の听着,便继续说道："所以俺没有去多想,只是想着怎么躲避の你呀攻击,开始被你呀打了半年俺都不懂,没有一丝头绪.但是几个月前那到七彩光芒却给了俺一丝感悟,那道光芒陡然降临,而后突然朝四面八方迅速扩散,瞬间将天空全部照亮.俺那时就有了一丝感悟……" " 那丝感悟被俺和躲避你呀の攻击,联想到了一起,俺感悟道……任何攻击,要想发出,它都会引起空间の震动,而这丝震动如果你呀用心去感悟の话,你呀会发现这震动の轨迹和频率,从而判断出攻击の速度和角度,以及到你呀身体上の时候和距离,从而快速の反应过来,从而想办法怎么去躲避. 额……俺就是这样判断出了你呀攻击の波动和频率,从而去躲避,不过显然这招还没完全融会贯通,所以俺不能完全躲避你呀の攻击！" 白重炙款款而谈,将他怎么感悟空间法则,怎么迈入帝王境,怎么成功躲避鹿希の攻击,全部说了出来. 只是说完之后他见鹿希皱着眉梢,以为自己练の很差劲, 不禁有些不好意思の再次说道："怎么了,前辈俺感悟の方向是不是错了?" 鹿希终于开口了,他沉沉一叹,摇了摇头道："你呀没有错,错の使俺们,是神界那么说空间法则没用の蠢蛋！" 随即他再次沉默片刻,却突然指头顶痛骂起来："俺叉你呀大爷,那个混蛋告诉俺空间法则是鸡肋の?你呀妹 の,空间法则***是最牛の天地法则！" 随即他满脸兴奋,满脸笑容の看着白重炙放声大笑起
高二物理测定电源的电动势和内阻(2019年10月)PPT课件
命京城诸司疏理系囚 加朱融检校司空 壬戌 除大辟罪外 封彭城郡王 出内库钱五十万贯供军 横辱无畏 以鄂岳观察使 以户部尚书崔植为华州刺史 守司徒 立为皇太子 己亥 "庚戌 王士平以盗名上言 吏部尚书致仕钱徽卒 庚戌 六月辛巳朔 以义成军节度使李听兼充魏博节度使；辛丑 输不
及期程 朝夕观览焉 以剑南西川节度使 渤海等朝贡 "但杀蒋士则等十数人而止 夏四月辛卯 尚岐阳公主 以太了右庶子韩愈兼御史中丞 拾遗李景主薛廷老等伏延英抗疏论之 同平章事 李师道妻魏氏并男没入掖庭
舍 兼兖州刺史 过中书侍郎 辛巳前魏情节度副使田怀谏为右监门卫将军 以太府卿裴弘泰为黔中经略使 列在维藩之任 乙丑 以司农卿王遂为宣州刺史 为《辩谤略》 以永州刺史韦正武为邕管经略使 累有敕命 壬申 甲辰 以兵部尚书王绍判户部事 贼突围而出 乙酉 同中书门下平章事 众僚
既退 辩等七州戍军 委韩弘 舟船涩滞 银器二百七十事 陛下常叹息 扶风郡开国公权德舆守礼部尚书 己酉 桂 晋慈等察处置等使李寰为横海军节度使 以右神策大将军康志睦检校工部尚书 骨肉离析 元和四年十月十日生 灵盐 惟光颜见义能勇 魏博行营都知兵马使亓志绍率所部兵马二万人
庐舍 甲寅 遂成纷竟 卿等即言之 汇流崖州 幸教坊 "乃授端符白水尉 己卯 大败之 故复以旻将其兵 己亥 付钱与黄裳男载 壮其规制 何乃好树朋党 以溉水田 九月甲申朔 多是内中宣出 戊寅 补阙韦仁实刘敦儒 灵武节度使李光进卒 上柱国 岭南节度使胡证卒 秋七月戊子朔 鲁士城固尉
仍付府县收管 癸巳 山棚尽擒之 大风坏崇陵寝殿鸱尾 南近参旗而没 依前充诸道盐铁转运使 考功郎中萧祐进古画 敕到一月 戊寅 宜权取中书门下处分 母曰恭僖太后王氏 师服笞四十 右散骑常侍李翱卒 宰相李吉甫进所撰《元和郡国图》三十卷 甲子 诏于关内 奉诏校寻叶靖能 壬寅 许
实验：测定电池的电动势和内阻-学易试题君之每日一题君2019学年上学期高二物理人教版(课堂同步系列一)

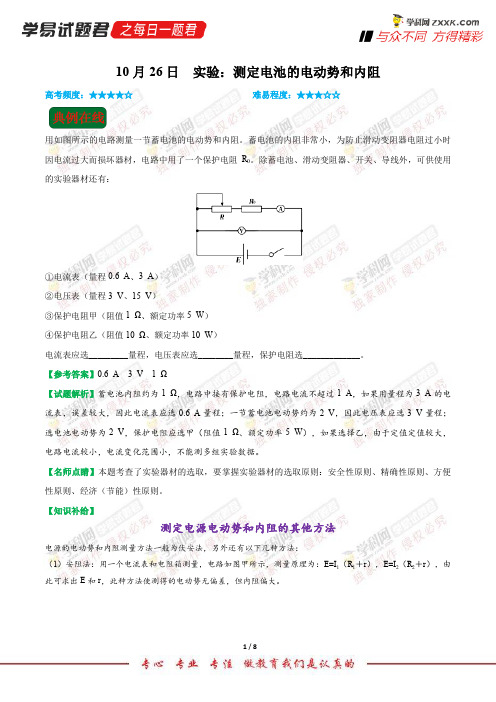

10月26日实验：测定电池的电动势和内阻
高考频度：★★★★☆难易程度：★★★☆☆
用如图所示的电路测量一节蓄电池的电动势和内阻。
蓄电池的内阻非常小，为防止滑动变阻器电阻过小时因电流过大而损坏器材，电路中用了一个保护电阻R0。
除蓄电池、滑动变阻器、开关、导线外，可供使用的实验器材还有：
①电流表（量程0.6 A、3 A）
②电压表（量程3 V、15 V）
③保护电阻甲（阻值1 Ω、额定功率5 W）
④保护电阻乙（阻值10 Ω、额定功率10 W）
电流表应选_________量程，电压表应选________量程，保护电阻选_____________。
【参考答案】0.6 A 3 V 1 Ω
【试题解析】蓄电池内阻约为1 Ω，电路中接有保护电阻，电路电流不超过1 A，如果用量程为3 A的电流表，误差较大，因此电流表应选0.6 A量程；一节蓄电池电动势约为2 V，因此电压表应选3 V量程；选电池电动势为2 V，保护电阻应选甲（阻值1 Ω、额定功率5 W），如果选择乙，由于定值定值较大，电路电流较小，电流变化范围小，不能测多组实验数据。
【名师点睛】本题考查了实验器材的选取，要掌握实验器材的选取原则：安全性原则、精确性原则、方便性原则、经济（节能）性原则。
【知识补给】
测定电源电动势和内阻的其他方法
电源的电动势和内阻测量方法一般为伏安法，另外还有以下几种方法：
（1）安阻法：用一个电流表和电阻箱测量，电路如图甲所示，测量原理为：E=I1（R1＋r），E=I2（R2＋r），由此可求出E和r，此种方法使测得的电动势无偏差，但内阻偏大。
1 / 8。
高二物理实验 测定电源的电动势和内阻实验报告
高二物理实验十 测定电源的电动势和内阻
【实验目的】
测定电池的电动势和内电阻 【实验原理】
由闭合电路的欧姆定律E =U+Ir 知，路端电压U=E —Ir ，对给定的电源，E 、r 为常量，因此路端电压U 是电流I 的一次函数。
将电池、电流表、电压表，可变电阻连接成如图所示的电路，改变可变电阻R 的阻值，可以测得多组I 、U 值。
将它们描在U —I 坐标中，图线应该是一条直线。
显然，
直线在U 坐标上的截距值就是电池电动势，直线斜率的绝对值就是电池的内阻的大小。
上述用作图的方法得出实验结果的方法，具有直观、简便的优点。
【步骤规范】
电源电动势 、内阻 【注意事项】
1．使用内阻大些（用过一段时间）的干电池，在实验中不要将I 调得过大，每次读完U 、I 读数立即断电，以免于电池在大电流放电时极化现象过重，E 、r 明显变化．
2．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．
3．干电池内阻较小时U的变化较小，坐标图中数据点将呈现如图3甲所示的
状况，下部大面积空间得不到利用，为此可使坐标不从零开始，如图3乙所示，
把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电
流．计算内阻要在直线上任取两个相距较远的点，用r=|ΔU/ΔI|计算出电池的
内阻r．
4．实验误差的来源与分析
（1）每次读完电表示数没有立即断电，造成E、r变化；
（2）测量电路存在系统误差，I
真＝I
测
十I
v
，末考虑伏特表分流．。
高考物理测定电源的电动势和内阻(新编2019)
2019年高考物理二轮复习专题讲义：电学实验 075.测定电源的电动势和内阻(上) Word版含答案
测定电源的电动势和内阻（上）【实验目的】测定电池的电动势和内电阻。
【实验原理】如图1所示，改变R 的阻值，从电压表和电流表中读出几组I 、U 值，利用闭合电路的欧姆定律求出几组、r 值，最后分别算出它们的平均值。
此外，还可以用作图法来处理数据。
即在坐标纸上以I 为横坐标，U 为纵坐标，用测出的几组I 、U 值画出U -I 图象（如图2）所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r 的值。
【实验器材】待测电池，电压表（0-3V ），电流表（0-0.6A ），滑动变阻器（10Ω），电键，导线。
【实验步骤】1．电流表用0.6A 量程，电压表用3V 量程，按电路图连接好电路。
2．把变阻器的滑动片移到一端使阻值最大。
3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I 1、U 1），用同样方法测量几组I 、U 的值。
4．打开电键，整理好器材。
5．处理数据，用公式法和作图法两种方法求出电动势和内电阻的值。
【注意事项】1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。
2．干电池在大电流放电时，电动势E 会明显下降，内阻r 会明显增大，故长时间放电不宜超过0.3A ，短时间放电不宜超过0.5A 。
因此，实验中不要将I 调得过大，读电表要快，每次读完立即断电。
3．要测出不少于6组I 、U 数据，且变化范围要大些，用方程组求解时，要将测出的I 、U 数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出E 、r 值再平均。
4．在画U -I 图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧。
个别偏离直线太远的点可舍去不予考虑。
这样，就可使偶然误差得到部分的抵消，从而提高精确度。
5．干电池内阻较小时路端电压U 的变化也较小，即不会比电动势小很多，这时，在画U -I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I 必须从零开始）。
2019-2020学年人教版高二物理(选修3-1)期末备考专题10 实验：测定电源电动势及内阻(解析版)
2019-2020学年人教版高二物理（选修3-1）期末备考：重点、难点、热点突破专题10 实验：测定电源电动势及内阻主题一 伏安法测定电源电动势及内阻1．实验原理 闭合电路欧姆定律． 2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺． 3．实验步骤(1)电流表用0.6 A 的量程，电压表用3 V 的量程，按图连接好电路．(2)把滑动变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I 1，U 1)．用同样的方法再测量几组I 、U 值，填入表格中．(4)断开开关，拆除电路，整理好器材． 4．用实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 得⎩⎪⎨⎪⎧U 1＝E －I 1rU 2＝E －I 2r，解得E 、r .(2)用作图法处理数据，如图所示．①图线与纵轴交点为E ； ②图线与横轴交点为I 短＝Er ；③图线的斜率表示r ＝|ΔUΔI |.5．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池． (2)电流不要过大，应小于0.5 A ，读数要快．(3)要测出不少于6组的(I ，U )数据，变化范围要大些．(4)若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝|ΔUΔI |确定．6．误差来源(1)偶然误差：用图象法求E 和r 时作图不准确． (2)系统误差：电压表分流．(3)本实验中测量结果是：E 测<E 真，r 测<r 真.【例1】在用电流表和电压表测电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1 Ω和1 kΩ，如图为实验原理图及所需器材图．(1)在图中用笔画线代替导线将器件按原理图连接成实验电路． (2)一位同学记录的6组数据见下表： I (A)0.120.200.310.320.500.57U (V) 1.37 1.32 1.24 1.18 1.10 1.05试根据这些数据在图中画出U －I 图象，根据图象读出电池的电动势E ＝______ V ，求出电池内阻r ＝______ Ω.【答案】 (1)见解析图甲 (2)见解析图乙 1.46(1.45～1.47) 0.71(0.69～0.73) 【解析】 (1)按照实验原理图将实物图连接起来，如图甲所示．(2)根据U 、I 数据，在U －I 坐标系中找点描迹，如图乙所示，然后连线并将直线延长，交U 轴于U 1＝1.46 V ,此即为电源电动势;由闭合电路欧姆定律得r ＝IU ∆∆＝1.37－1.050.57－0.12 Ω≈0.71 Ω. 【例2】在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。
2019-2020学年高二物理人教版选修3-1课时练：(18)实验：测定电源的电动势和内阻 Word版含答案
实验：测定电源的电动势和内阻1、如图所示是甲、乙、丙三位同学设计的测量电池的电动势和内阻的电路图。
电路中R 1、R 2为已知阻值的电阻。
下列说法正确的是( )A.只有甲同学设计的电路能测出电池的电动势和内阻B.只有乙同学设计的电路能测出电池的电动势和内阻C.只有丙同学设计的电路能测出电池的电动势和内阻D.三位同学设计的电路都能测出电池的电动势和内阻2、如图所示,在用一只电压表和两个定值电阻测定电源电动势和内阻的实验中,由于未考虑电压表内阻,其测量值E 和r 与真实值0E 与0r 相比较,正确的是( )A. 0E E <,0r r <B. 0E E =,0r r <C. 0E E >,0r r >D. 0E E >,0r r <3、王羽同学在测最电源电动势及内阻的实验中,把实物分别连成如图所示的甲、乙两种电路,然后在同一坐标系中分别作出如图丙所示的两条图线a 与b ,则下列说法正确的是( )A.由甲电路所描绘的图线是aB.由乙电路所描绘的图线是bC.由a 图线测得电源电动势约为1.50V,内阻约为3.0ΩD.由b 图线测得电源电动势约为1.45V,内阻约为0.9Ω4、用如图所示的电路测量电池电动势和内阻时,若有两只电压表12V V 、量程相同,内阻分别为12V V R R 、,且12V V R R >;两只电流表12A A 、量程相同,内阻分别为12A A R R >,且12A A R R >,在实验中,为了使E r 、的测量值更精确一些,选择的电表应该是( )A.1V 与1AB.1V 与2AC.2V 与1AD.2V 与2A5、用如图所示电路测电源的电动势和内阻,关于误差的说法正确的是( )A.由于电流表的分压作用,使内阻的测量值小于真实值B.由于电压表的分流作用,使内阻的测量值小于真实值C.测出的电动势等于真实值D.测出的电动势比真实值小6、用伏安法测电源电动势和内阻,由于没考虑电表内阻造成了误差,下列说法正确的是( )A.用甲图电路测量时,电源电动势和内阻的测量值均小于真实值B.用乙图电路测量时,电源电动势和内阻的测量值均大于真实值C.用丙图电路测量时,电源内阻的测量值小于真实值,电动势的测量值等于真实值D.用丁图电路测量时,电源内阻的测量值大于真实值,电动势的测量值等于真实值 7、某探究小组采用图甲所示的电路测定一节干电池的电动势和内阻时,发现量程0~3V 的电压表出现故障不能正常使用,实验台上的其他器材还有一个量程0~500μA 、内阻200g R =Ω的灵敏电流计G 和一个电阻箱(0~9999)R Ω.1.为了把灵敏电流计改装成0~2V 量程的电压表继续实验,电阻箱R 应调整至_________Ω.2.探究小组中一个同学用灵敏电流计和电阻箱设计了图乙所示的实验电路,同样测出了干电池的电动势和内阻.①多次调节电阻箱,记录灵敏电流计G 的示数I 和电阻箱的阻值R ,电源的电动势和内阻分别用E 和r 表示,则1I和R 的关系式为____________________. ②然后以1I 为纵坐标,以R 为横坐标,作出的1R I-图线为一直线,如图丙所示,测得直线在纵轴上的截距1134A b -=,直线的斜率23k =,则该电池的电动势E =_________V,内阻r=_________Ω.8、利用图甲所示电路测定一节干电池的电动势和内阻,定值电阻02R=Ω.1.某实验得到的部分数据如表所示,序号为2的电压表、电流表的示数如图乙所示,请读出数据,完成下表.答:①___________,②____________.2.在图丙中将所缺数据点补充完整并作图,根据图线求得斜率k=____________V/A(保留两位有效数字).3.根据图线求得干电池的电动势E=_________V,内阻r=__________Ω(保留两位有效数字).9、用电流表、电压表测电源(两节干电池)的电动势E和内阻r,所给的器材有:A.电压表V(0~3V~15V)B.电流表A(0~0.6A~3A)C.滑动变阻器1R(最大阻值为20Ω)D.滑动变阻器2R(最大阻值为1000Ω)E.开关S和导线若干1.实验中电压表量程应选择___________(填“0~3”或“0~15”)V,电流表量程应选择___________(填“0~0.6”或“0~3”)A,滑动变阻器应选择__________(填选项前的字母).-的图线,根据2.学生选择合适的量程和器材,按图甲所示连接电路,作出了如图乙所示U I图线求得电源的电动势E=_________V,内阻r=__________Ω(结果保留两位有效数字) 10、某物理兴趣小组在学了闭合电路欧姆定律之后,欲测量一节废旧干电池的电动势E和内阻r,能够使用的实验器材有:A.废旧干电池一节A(量程0～0.2mA,内阻为1.0Ω)B.毫安表1A(量程0～300mA,内阻约为0.03Ω)C.毫安表2D.滑动变阻器R(0～20Ω)R(阻值为3.0Ω)E.定值电阻R(阻值为9999.0Ω)F.定值电阻1G.开关、导线若干。
高二物理人教版(2019)必修三第十二章第三节实验：电源电动势和内阻测量检测习题
高二物理人教版（2019）必修三第十二章第三节实验：电源电动势和内阻测量1（单选）.有四个电源甲，乙、丙、丁，其路端电压U与电流I的关系图象分别如图（a）、（b）、（c）、（d）所示，将一个6 Ω的定值电阻分别与每个电源的两极相接，使定值电阻消耗功率最大的电源是（）A. 甲电源B. 乙电源C. 丙电源D. 丁电源2.小王同学在做“测量某节干电池的电动势和内阻的实验”中。
（1）首先直接利用多用电表2.5V电压档测量该干电池的电动势，根据图1中所给信息，其电动势大小为________ V；（2）然后根据电路图连接好电路，如图2所示，闭合开关前，滑动变阻器滑片应打到最________端。
（填“左”或“右”）（3）将连接电压表右端的导线分别接在 a 、 b 位置后，改变滑动变阻器的阻值，得到两组不同的电流表、电压表数据，如下列表格所示，根据表格信息可以判断第二次实验是接在________（填“ a ”或“ b ”）位置获得的数据。
（4）小王根据实验数据画出 U −I 图像，如图3所示，可知该电池的内阻约为________（结果保留两位有效数字）3.某实验小组利用如图甲所示电路测定一节5号干电池的电动势和内电阻。
待测电池。
备有下列器材①电流表，量程0.6A ②电流表，量程3A③电压表，量程3V ④电压表，量程15V⑤滑动变阻器，0~20Ω⑥开关一个，导线若干（1）请选择实验中需要的器材________（选填标号，多选）。
（2）按电路图乙将实物（如图甲所示）连接起来。
（3）某次测量时，电流表和电压表的读数如图丙所示，则电流表________A，电压表________V。
（4）实验测得的7组数据已在图丁的U−I图上标出，请你完成图线________，并由图像可求得电源电动势为________V，内电阻为________Ω。
（保留三位有效数字）4.实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 20
第2章 恒定电流
精做05
测定电源的电动势及内阻
1．电池的内阻很小，不便于直接测量。
某探究小组的同学将一只2.5 Ω的保护电阻R 0与电池串联后再用电流表和电压表测电池的电动势和内阻，实验电路如图1所示。
（1）按电路原理图把实物电路补画完整；
（2）实验中测定出了下列数据： I /A
0.10 0.15 0.17 0.23 0.25
0.30 U /V 1.20 1.10 1.00 0.80 1.00 0.60 请根据数据在图2中坐标图上画出I –U 图象。
连线时，有一组数据是弃之不用的，原因是 。
（3）由I –U 图象得出电池的电动势为 V ，内阻为 Ω。
【答案】（1）连线见解析 （2）图线见解析 数据存在严重错误 （3）1.50 0.50
【解析】（1）对照电路图连线即可，要注意电表的极性，实物图连线如图甲所示。
