电气设备接地和接零规定

电气设备接地和接零规定

电气设备接地和接零规定
电气设备的接地和接零是为了保障电气系统的安全运行和保护人身安全。

在国家标准和相关规定中,对电气设备的接地和接零有具体的规定。

1. 接地规定:
a. 电气设备的金属外壳、金属构架等导电部分应当可靠地接地。

接地时可采用金属管道、接地线或接地板等方法。

b. 接地电阻应当小于规定的要求,一般不得大于4Ω。

c. 接地电阻的测试应当由专业人员进行,并按照规定的方法和要求进行。

d. 在易产生静电的场所,应当采取相应的措施,如接地网、接地极等,以消除静电的危险。

2. 接零规定:
a. 交流系统中的零线应当连接到电气设备的零电位点,如设备的中性点或零线端子。

b. 零线的截面积应当满足电气设备的额定电流要求,并应当符合国家标准。

c. 零线的连接应当牢固可靠,接线头应当使用合适的接线方式,如螺栓紧固或压接等。

d. 零线不得与接地线混淆,应当分开设置,并且在电气设备中应当有明显的标识。

以上是电气设备接地和接零的一些规定,具体要求还需根据国家标准和相关规定进行具体的确定。

在实施和使用电气设备时,应当按照相关规定进行设计、安装和维护,以确保电气系统的安全可靠运行。

关于施工现场临时用电TN-S接地、接零保护系统的解释

关于施工现场临时用电TN-S接地、接零保护系统的解释

关于施工现场临时用电TN-S接地、接零保护系统的解释沈阳地铁九号线五标-宋刚对于施工现场临时用电安全的特殊性,建设部制定了“施工现场临时用电安全技术规范”(JGJ46—2005)标准(以下简称标准),它是1988年所颁标准的延伸。

不同于别的行业所采用的安全用电保护系统,该标准要求施工现场临时用电必须采用TN—S接地、接零保护系统;三级配电和二级漏电保护系统。

现就TN-S系统中保护接零重点进行解释说明。

1.相关资料的解释所谓TN-S接地、接零保护系统,是指在施工现场临时用电工程的电源是中性点直接接地的220/380V、三相四线制的低压电力系统中增加一条专用保护零线(PE线),称为TN-S接零保护系统或称三相五线系统,该系统主要技术特点是:①电力变压器低压侧或自备发电机组的中性点直接接地,接地电阻值一般不大于4Ω。

②电力变压器低压侧或自备发电机组共引出5条线,其中除引出三条相线L1、L2、L3外,尚须于变压器二次侧或自备发电机组的中性点(N)接地处同时引出二条零线。

一条叫做工作零线(N线),另一条叫做保护零线(PE线),其中工作零线(N线)与相线(L1、L2、L3)一起作为三相四线制电源线路使用;保护零线(PE线)只作电气设备接地保护使用,即只用于连接电气设备正常情况下不带电的外露可导电部分(金属外壳、基座等)。

二种零线(N与PE)不得混用。

同时,为保证接地、接零保护系统可靠,在整个施工现场的PE线上还应作不少于3处的重复接地,且每处接地电阻值不得大于10Ω。

③在施工现场采用TN—S系统时,由于设置了一条专用保护零线(PE线),所以在任何正常情况下,不论三相负荷是否平衡,PE线上都不会有电流通过,不会成为带电体,因此与其相连接的电气设备的外露可导电部分(金属外壳、基座等)始终与大地保持等电位,成为完好的接地保护,此即为TN-S系统的一个突出优点;但是对于防止因为电气设备因绝缘损坏漏电而发生的间接接触触电来说还不可靠,这是当电气设备漏电时,PE线上就有电流,与其相连接的金属外壳、基座等就会变成带电部分,这时就靠二级漏电保护系统来控制,当漏电电流值达到一定值时,漏电保护器就会在其额定漏电动作时间内分闸断电,从而防止可能发生的间接接触触电事故,保障人身安全。

临时用电保护接地与保护接零的具体要求

临时用电保护接地与保护接零的具体要求

临时电源保护接地和保护中性点连接的具体要求一、临时电源保护接地:1、概念:电气保护接地是指电气设备的不带电金属外壳与接地极之间的可靠电气连接。

2、作用:当电气设备的金属外壳带电时,如果人体触及此外壳时,由于人体的电阻远大于接地体电阻,则大部分电流经接地体流人大地,而流经人体的电流很小。

这时只要适当控制接地电阻(一般不大于4Ω),就可减少触电事故发生。

但是在TT供电系统中,在这种保护模式下,设备的外壳电压对人体仍然相当危险。

因此这种保护方式只适用于TT供电系统的施工现场,按规定保护接地的电阻不大于4Ω。

二、临时电源保护的零连接:1、概念:在电源中性点直接接地的低压电力系统中,将电气设备的金属外壳直接与电源系统中的零线或专用零线连接,称为保护接零。

2、作用:当电气设备的金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍甚至几十倍,如此大的单相短路将使保护装置快速准确地动作,切断事故电源,保证人身安全。

其供电系统为接零保护系统,即TN系统。

3、类型:保护零线与工作零线是否分离,可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。

1) TN-C供电系统。

它的工作零线兼做接零保护线。

这种供电系统就是平常所说的三相四线制。

但是如果三相负荷不平衡时,零线上有不平衡电流,因此,由保护线连接的电气设备的金属外壳具有一定的电位。

如果中性线断线,则保护接零的漏电设备外壳带电。

因此这种供电系统存在着一定缺点。

2) TN-S供电系统。

它是把工作零线N和专用保护线Pe.供电系统在供电处严格分开,也称三相五线制。

它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。

应该特别指出,PE线不许断线。

在供电末端应将PE线做重复接地。

3) TN-C-S供电系统。

如果施工现场的变压器与其他机组共用,或施工现场的变压器中性点未连接PE线,是三相四线制供电,而施工现场必须采用专用保护线PE时,可在施工现场总箱中零线做重复接地后引出一根专用PE线,这种系统就称为TN-C-S供电系统。

施工现场电气设备接零或接地做法及要求

施工现场电气设备接零或接地做法及要求

施工现场电气设备接零或接地做法及要求集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-施工现场电气设备接零或接地做法及要求一、TN-S (三相五线)接零保护系统施工现场临时用电应采用TN-S (三相五线)接零保护系统(详见附图),电气设备的金属外壳必须与保护接零线连接,即电源中性点直接接地,工作零线与保护零线分开,保护零线作重复接地的接零保护系统。

二、TN-S (三相五线)接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后,再从此工作零线上引出一根零线,形成三相五线制,即3根相线1根工作零线1根专用保护零线,专用保护零线不作为单项设备电流回路,正常情况下不带电。

三、电线颜色标志相线、N 线、PE 线的颜色标记必须符合国家规定:1、L 1(A)、L 2(B)、L 3(C)为相线,相序的绝缘颜色依次为黄、绿、红。

2、N 线为零线,线的绝缘颜色为淡蓝色。

3、PE 线为保护零线,线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体(做法详见附图),埋地深度为2.5m ,地面以上外露0.15m ,以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根(或2根)为一组,每根接地体长度为2.5m,接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢,依次将扁钢与接地极焊接连接,连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子,并使用螺栓加平垫进行连接,压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护,配电箱前后开启门应与箱壳接地线牢固连接。

施工现场电气设备接零或接地做法及要求

施工现场电气设备接零或接地做法及要求

施工现场电气设备接零或接地做法及要求一、TN—S(三相五线)接零保护系统施工现场临时用电应采用TN—S(三相五线)接零保护系统(详见附图),电气设备的金属外壳必须与保护接零线连接,即电源中性点直接接地,工作零线与保护零线分开,保护零线作重复接地的接零保护系统。

二、TN—S(三相五线)接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后,再从此工作零线上引出一根零线,形成三相五线制,即3根相线1根工作零线1根专用保护零线,专用保护零线不作为单项设备电流回路,正常情况下不带电。

三、电线颜色标志相线、N线、PE线的颜色标记必须符合国家规定:1、L1(A)、L2(B)、L3(C)为相线,相序的绝缘颜色依次为黄、绿、红。

2、N线为零线,线的绝缘颜色为淡蓝色.3、PE线为保护零线,线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体(做法详见附图),埋地深度为2。

5m,地面以上外露0.15m,以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根(或2根)为一组,每根接地体长度为2。

5m,接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢,依次将扁钢与接地极焊接连接,连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4mm2-6mm2黄/绿双色多股铜线做外壳保护接地.设备外壳与接地体连接两端应使用铜接地鼻子,并使用螺栓加平垫进行连接,压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护,配电箱前后开启门应与箱壳接地线牢固连接。

总配电箱处接地电阻应不大于4Ω。

单体重复接地电阻应不大于10Ω,防雷接地电阻不应大于30Ω。

施工现场的配电线路的安全要求(2篇)

施工现场的配电线路的安全要求(2篇)

施工现场的配电线路的安全要求是非常重要的,它直接关系到工作人员的生命安全和设备的正常运行。

以下是关于施工现场配电线路安全要求的详细介绍。

1. 设计合理性施工现场配电线路的设计应符合相关国家和地方的电气安全标准和规范。

线路设计应合理布置,能够在正常工作条件下满足施工现场对电力的需求。

2. 线路绝缘配电线路的绝缘层应具有足够的耐电压和耐热性能,在使用过程中能够有效地阻止漏电和短路事故的发生。

绝缘层的接触电阻应符合规定的要求,以确保安全可靠的电气连接。

3. 相线标识施工现场的配电线路应进行准确的相线标识,以方便工作人员进行维护和检修工作。

相线标识应清晰可见,以防止误操作和事故发生。

4. 线路保护措施为了保护配电线路的安全运行,必须设置相应的线路保护装置,如熔断器、断路器、避雷器等。

这些装置能够在短路、过载和其他异常情况下及时切断电源,保护线路和设备不受损害。

5. 电缆穿管在施工现场的配电线路中,应采用适当的电缆穿管方式,确保电缆整齐地布置,避免过多的弯曲和受压,保证电缆的正常通风和散热,从而提高线路的安全性能。

6. 接地保护配电线路的接地是保证电气安全的重要环节。

施工现场的配电线路应该设置良好的接地装置,确保线路和设备的剩余电流能够及时、安全地通过接地系统排除,减少触电事故的发生。

7. 防火阻燃施工现场的配电线路应使用防火、阻燃性能良好的电缆和配电箱,在火灾发生时能够减少火势蔓延的风险,保护工作人员的生命财产安全。

8. 定期检修施工现场配电线路需要定期进行检修和维护,及时发现和排除设备故障和安全隐患。

检修工作应由有资质的专业人员进行,并按照相关的规范和标准进行操作。

9. 人员培训施工现场的工作人员应接受专业的安全培训,掌握配电线路的安全操作方法和应急处理技能,增强对电气安全的认识和意识,确保在施工现场的配电线路工作中能够妥善应对各种情况。

10. 安全警示标志在施工现场的配电线路周围应设置清晰的安全警示标志,提醒工作人员注意电气安全事项,防止意外接触和触电事故的发生。

施工现场临时用电管理办法---2

施工现场临时用电管理办法---2

2)城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。

3)当施工现场与外电线路共用同一供电系统时,电气设备应根据当地的要求作保护接零,或作保护接地。

不得一部分设备作保护接零,另一部分设备作保护接地。

4)作防雷接地的电气设备,必须同时作重复接地。

同一台电气设备的重复接地与防雷接地可使用同一接地体,接地电阻应符合重复接地电阻值的要求。

施工现场的电气设备和避雷装置可利用自然接地体接地,但应保证电气连接并校验自然接地体的热稳定。

5)在只允许做保护接地的系统中,因条件限制接地有困难时,应设置操作和维修电气装置的绝缘台,并必须使操作人员不致偶然触及外物。

6)一次侧由50V以上的接零保护系统供电,二次侧为50V及50V以下电压的降压变压器,如采用双重绝缘或有接地金属屏蔽层的变压器,此时二次侧不得接地。

如采用普通变压器,则应将二次侧中性线或一个相线就近直接接地。

或通过专用接地线与附近变电所接地网相连。

7)施工现场的电力系统严禁利用大地作相线或零线。

8)保护零线不得装设开关或熔断器。

9)接地装置的设置应考虑土壤干燥或冻结等季节变化的影响(见下表),接地电阻在四季中均应符合4.3.3中的要求,但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。

接地装置的季节系数ψ值注:大地比较干燥时,则取表中的较小值,比较潮湿时,则取表中较大值。

10)保护零线应单独敷设,不作它用。

重复接地线应与保护零线相连接。

11)保护零线的截面,应不小于工作零线的截面,同时必须满足机械强度要求。

保护零线架空敷设的间距大于12m时,保护零线必须选择不小于10mm2的绝缘铜线或不小于16mm2的绝缘铝线。

12)与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。

保护零线的统一标志为绿/黄双色线。

在任何情况下不准使用绿/黄双色线作负荷线。

4.3.2保护接零1)正常情况下,下列电气设备不带电的外露导电部分,应做保护接零:(1)电机、变压器、电器、照明器具、手持电动工具的金属外壳;(2)电气设备传动装置的金属部件;(3)配电屏与控制屏的金属框架;(4)室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门;(5)电力线路的金属保护管、敷线的钢索、起重机轨道、滑升模板金属操作平台等;(6)安装在电力线路杆(塔)上的开关、电容器等电气装置的金属外壳及支架。

浅谈建筑电气施工接零和接地的施工技术

浅谈建筑电气施工接零和接地的施工技术


不 应 大 于 1 f。 0 l 在 中 性 点 接 地 的 三 相 四线 制 配 电系 统 中 ,
不能采用接地保护方式 。 因为在这种情况中 , 若 工艺设备装机容量稍大 ,电气保设备的客定值 可能大于短路电流而使 电气保护 设备不动作 , 这时接地电流长期存在 , 外壳长期带电 , 电 对地 压为相 电压的二分之一 , 这显然是不安全 的。 配电屏 , 柜的框架 , 电气操作 台的外壳 , 穿 线钢管等所 有非带 电的金属外壳。 在设计中 , 对 每 台设备的电动机敷设 4芯动力电缆 ,其 设备的机壳 , 起保护接地的作 用。 目 前 设计建造 的大型工程都采用较方便,先进 的 电缆桥架来 敷设动力线和照明线。对电缆 桥架 的接地做法是接地干线沿电缆桥边架设 ,接 地 干线每隔 2 m左右接地干线连接一次.当电缆 0
工程 科技 l j }


浅谈建筑 电气施工 接 零和接地 的施工 技术
邢 丽 霞
( 齐齐哈 尔市绿都 园林绿化工程 有限公 司, 黑龙江 齐齐哈 尔 1 10 ) 6 0 0
摘 要: 建筑工程要 求在 电气 系统 中有一个 良 的接零和接地保护 系统, 好 它将保 障人 身安全 , 维护设备安全 , 于避免爆炸和防止 火灾的发生 对
桥 架 分 几层 电缆 桥 时 ,接 地 干 线 只架 设 在 顶 层
的电缆桥 边上 并每 隔 6 与下 面各 层跨 接一 m 次, 电缆 桥架应可靠接地 , 所有各部 件 , 配件应 连接可靠 , 形成 电气通路 。 应接地的部件与接 地 干线段连接地线应使用铜芯多股软绞线 ,其最 小 截 面 不小 于 4 接 地 干线 应 在 不 同方 式 与 mm ,

绝对不允许的。因为 系统 中的任一相接地或碰 壳时 , 系统可照样运行 , 但却会使所有接在零线 上 的 电气 设 备 金 属 外 壳 的对 地 电 位 为 相 电 压 , 其它两相对 地电位升高为线 电压 ,这对人体是 十分危险的。 因此 , 中性点不接地 系统 只允许采 用接地保护方 式。因为当电气设备金属外壳带 电而外壳接地的情况下 , 人体触及外壳时 , 由于 人体 的电阻 Rc 接地 电阻 R 与 0并 联 ,而 通常 R >R c > o所以通过人体 电流很小 ,不会有危险 。 I0 V以下中性点不接地系统中 ,接地电阻值 O0 不 大 于 1 Q。 O 4利用 柱 内主 筋 作 接 地 引 下 线 的 安 装 目前 , 在工业与 民用建筑工程尤其是工业 厂房 、 高层建筑 中, 多数是利用柱 子内两根主筋 作为引下线 , 不再另设其他引下线 。如何确定柱 内哪两根主筋作为引下线最佳,需 要考虑 以下
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

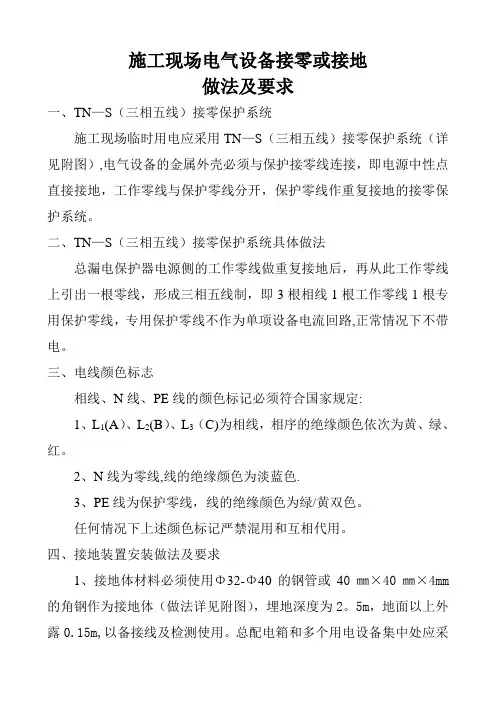

施工现场电气设备接零或接地
做法及要求
一、TN-S(三相五线)接零保护系统
施工现场临时用电应采用TN-S(三相五线)接零保护系统(详见附图),电气设备的金属外壳必须与保护接零线连接,即电源中性点直接接地,工作零线与保护零线分开,保护零线作重复接地的接零保护系统。

二、TN-S(三相五线)接零保护系统具体做法
总漏电保护器电源侧的工作零线做重复接地后,再从此工作零线上引出一根零线,形成三相五线制,即3根相线1根工作零线1根专用保护零线,专用保护零线不作为单项设备电流回路,正常情况下不带电。

三、电线颜色标志
相线、N线、PE线的颜色标记必须符合国家规定:
1、L1(A)、L2(B)、L3(C)为相线,相序的绝缘颜色依次为黄、绿、红。

2、N线为零线,线的绝缘颜色为淡蓝色。

3、PE线为保护零线,线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求
1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体(做法详见附图),埋地深度为 2.5m,地面以上外露0.15m,以备接线及检测使用。

总配电箱和多个用电设备集中处应
采用接地极组。

2、接地体每3根(或2根)为一组,每根接地体长度为2.5m,接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢,依次将扁钢与接地极焊接连接,连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子,并使用螺栓加平垫进行连接,压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护,配电箱前后开启门应与箱壳接地线牢固连接。

总配电箱处接地电阻应不大于4Ω。

单体重复接地电阻应不大于10Ω,防雷接地电阻不应大于30Ω。

5、用电设备外壳接地线应连接在设备专用接地螺栓或接线柱上,接地线的另一端须独立连接在接地体上,严禁多根接地线压接在同一接线柱上或螺栓上。

一个用电设备装置一根接地线,严禁多个用电设备的接地线使用一个接线鼻子压接,严禁接地线串联使用。

接地体严禁使用螺纹钢、圆钢、钢板下角料代用。

附:TN-S系统典型结构原理图
40㎜×40㎜×4mm角钢组式接地体做法。
