16Mn是什么材料
16锰钢属于什么材料
16锰钢属于什么材料

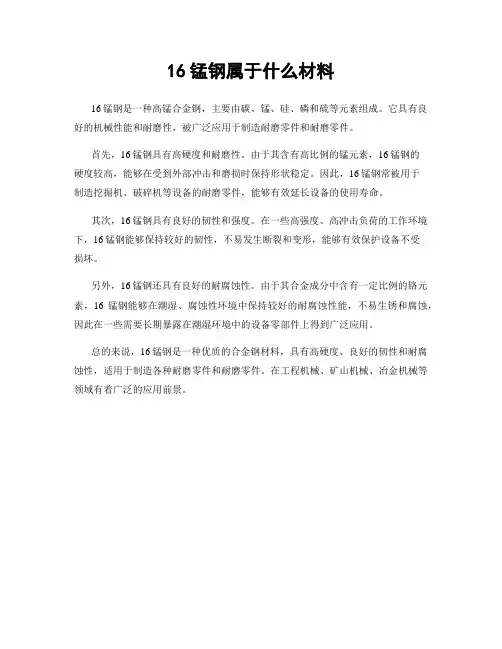

16锰钢是一种高锰合金钢，主要由碳、锰、硅、磷和硫等元素组成。
它具有良好的机械性能和耐磨性，被广泛应用于制造耐磨零件和耐磨零件。
首先，16锰钢具有高硬度和耐磨性。
由于其含有高比例的锰元素，16锰钢的
硬度较高，能够在受到外部冲击和磨损时保持形状稳定。
因此，16锰钢常被用于
制造挖掘机、破碎机等设备的耐磨零件，能够有效延长设备的使用寿命。
其次，16锰钢具有良好的韧性和强度。
在一些高强度、高冲击负荷的工作环境下，16锰钢能够保持较好的韧性，不易发生断裂和变形，能够有效保护设备不受
损坏。
另外，16锰钢还具有良好的耐腐蚀性。
由于其合金成分中含有一定比例的铬元素，16锰钢能够在潮湿、腐蚀性环境中保持较好的耐腐蚀性能，不易生锈和腐蚀，因此在一些需要长期暴露在潮湿环境中的设备零部件上得到广泛应用。
总的来说，16锰钢是一种优质的合金钢材料，具有高硬度、良好的韧性和耐腐蚀性，适用于制造各种耐磨零件和耐磨零件。
在工程机械、矿山机械、冶金机械等领域有着广泛的应用前景。
16mn热处理工艺
16mn热处理工艺

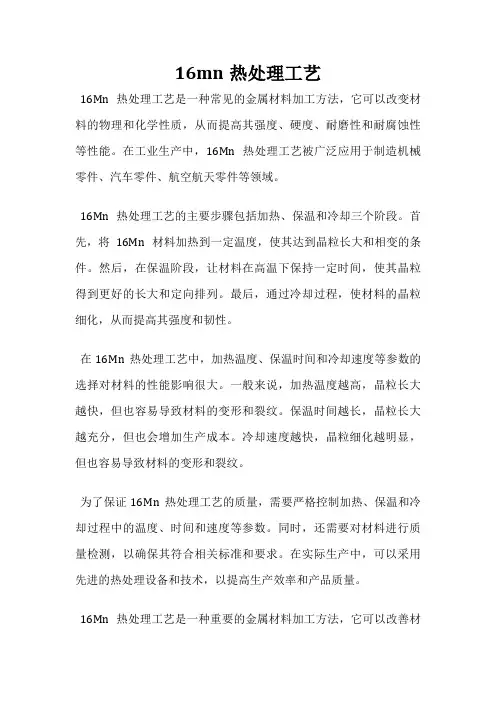

16Mn热处理工艺是一种常见的金属材料加工方法，它可以改变材料的物理和化学性质，从而提高其强度、硬度、耐磨性和耐腐蚀性等性能。
在工业生产中，16Mn热处理工艺被广泛应用于制造机械零件、汽车零件、航空航天零件等领域。
16Mn热处理工艺的主要步骤包括加热、保温和冷却三个阶段。
首先，将16Mn材料加热到一定温度，使其达到晶粒长大和相变的条件。
然后，在保温阶段，让材料在高温下保持一定时间，使其晶粒得到更好的长大和定向排列。
最后，通过冷却过程，使材料的晶粒细化，从而提高其强度和韧性。
在16Mn热处理工艺中，加热温度、保温时间和冷却速度等参数的选择对材料的性能影响很大。
一般来说，加热温度越高，晶粒长大越快，但也容易导致材料的变形和裂纹。
保温时间越长，晶粒长大越充分，但也会增加生产成本。
冷却速度越快，晶粒细化越明显，但也容易导致材料的变形和裂纹。
为了保证16Mn热处理工艺的质量，需要严格控制加热、保温和冷却过程中的温度、时间和速度等参数。
同时，还需要对材料进行质量检测，以确保其符合相关标准和要求。
在实际生产中，可以采用先进的热处理设备和技术，以提高生产效率和产品质量。
16Mn热处理工艺是一种重要的金属材料加工方法，它可以改善材
料的性能，提高其在工业生产中的应用价值。
在实际生产中，需要严格控制工艺参数和质量检测，以确保产品质量和生产效率。
16Mn与16MnR的区别
16Mn与16MnR的区别
16Mn为原GB1591-88合金结构钢中的材料，
16MnR,为GBT 6654-1996 压力容器用钢板中≤的材料
它们的化学成分不同，特别是16MnR含S≤0.020，P≤0.030
16Mn含S≤0.045，P≤0.045
力学性能有差别，特别冲击性能也不一样。
16MnR，0度31J
冷冲压及可切削性均好，和A3号钢相比，成分上仅多了一点锰，除具有同样好的塑性和焊接性外，而屈服强度却提高50%左右，耐大气腐蚀约提高20--38%，低温冲击韧性也比A3钢优越，但其缺口敏感性较碳钢大，在有缺口存在时，疲劳强度比A3钢低，且易产生裂纹，故在加工时应引起注意。
这种钢一般在热轧或正火状态下使用，正火后可改善钢材的塑性、低温冲击韧性或冷压成型等加工性能。
化学成份：C0.12--0.20,Mn1.20--1.60,Si0.20--0.65,S≤0.045,P≤0.045
机械性能(以直径20--36为例):抗拉强度470--620N/mm2,屈服点≥315N/mm2,伸长率≥21%
2、16MnR,是锅炉压力容器常用钢材，属低合金钢，R的意思是压力容器专用钢。
两者性能相近，但16MnR冲击韧性和冷弯性能比16Mn好，16Mn不能用做压力容器。
16mn热膨胀系数

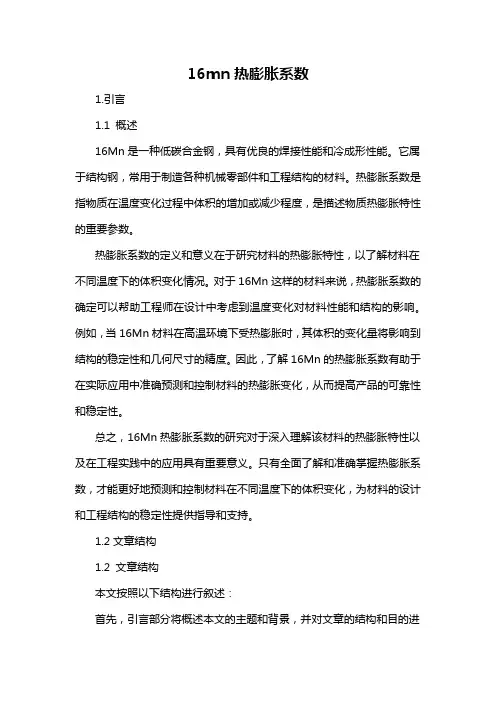

16mn热膨胀系数1.引言1.1 概述16Mn是一种低碳合金钢，具有优良的焊接性能和冷成形性能。
它属于结构钢，常用于制造各种机械零部件和工程结构的材料。
热膨胀系数是指物质在温度变化过程中体积的增加或减少程度，是描述物质热膨胀特性的重要参数。
热膨胀系数的定义和意义在于研究材料的热膨胀特性，以了解材料在不同温度下的体积变化情况。
对于16Mn这样的材料来说，热膨胀系数的确定可以帮助工程师在设计中考虑到温度变化对材料性能和结构的影响。
例如，当16Mn材料在高温环境下受热膨胀时，其体积的变化量将影响到结构的稳定性和几何尺寸的精度。
因此，了解16Mn的热膨胀系数有助于在实际应用中准确预测和控制材料的热膨胀变化，从而提高产品的可靠性和稳定性。
总之，16Mn热膨胀系数的研究对于深入理解该材料的热膨胀特性以及在工程实践中的应用具有重要意义。
只有全面了解和准确掌握热膨胀系数，才能更好地预测和控制材料在不同温度下的体积变化，为材料的设计和工程结构的稳定性提供指导和支持。
1.2文章结构1.2 文章结构本文按照以下结构进行叙述：首先，引言部分将概述本文的主题和背景，并对文章的结构和目的进行介绍。
其次，正文部分将会详细探讨16Mn钢的特性以及热膨胀系数的定义和意义。
在2.1节中，将介绍16Mn钢的特性，包括其化学成分和机械性能等方面的特点。
然后，在2.2节中，将深入探讨热膨胀系数的定义和意义，解释其在材料工程领域中的重要性和应用。
最后，结论部分将总结本文的主要内容，并详细讨论16Mn钢的热膨胀系数特点以及其在工程应用中的前景和意义。
在3.1节中，将概述16Mn 钢的热膨胀系数特点，包括其随温度变化的特性以及对材料性能的影响。
接着，在3.2节中，将讨论16Mn钢热膨胀系数的应用前景和意义，包括其在结构设计、材料选择以及热工冷却等方面的重要性。
通过以上的结构安排，本文将全面而系统地介绍16Mn热膨胀系数的相关知识，旨在为读者提供一个全面的了解和认识，并展望其在工程应用中的潜力和意义。
16Mn钢的材料焊接性能
16Mn钢的材料焊接性能，适用于何种结构中，主要采用什么焊接方法？施焊过程中应注意什么？答：16Mn钢低合金结构钢，焊接性能非常的好，一般用TIG用是J50焊丝，手弧焊用J506、J507、J422等焊条焊接。
范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
操作工艺3.1 工艺流程作业准备→ 电弧焊接(平焊、立焊、横焊、仰焊) → 焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
16mn钢材的热处理过程

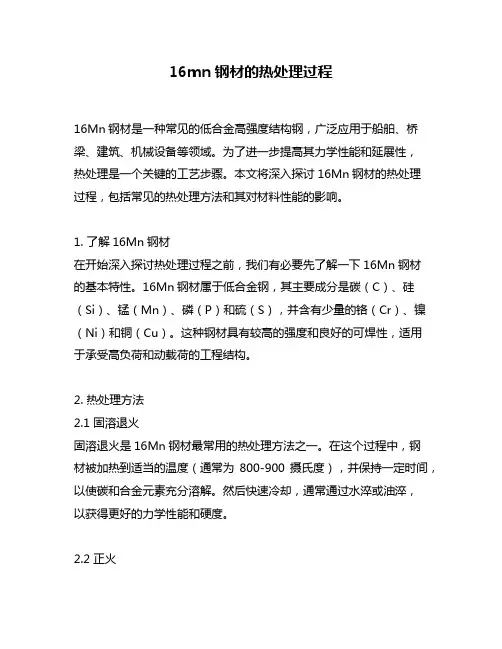

16mn钢材的热处理过程16Mn钢材是一种常见的低合金高强度结构钢，广泛应用于船舶、桥梁、建筑、机械设备等领域。
为了进一步提高其力学性能和延展性，热处理是一个关键的工艺步骤。
本文将深入探讨16Mn钢材的热处理过程，包括常见的热处理方法和其对材料性能的影响。
1. 了解16Mn钢材在开始深入探讨热处理过程之前，我们有必要先了解一下16Mn钢材的基本特性。
16Mn钢材属于低合金钢，其主要成分是碳（C）、硅（Si）、锰（Mn）、磷（P）和硫（S），并含有少量的铬（Cr）、镍（Ni）和铜（Cu）。
这种钢材具有较高的强度和良好的可焊性，适用于承受高负荷和动载荷的工程结构。
2. 热处理方法2.1 固溶退火固溶退火是16Mn钢材最常用的热处理方法之一。
在这个过程中，钢材被加热到适当的温度（通常为800-900摄氏度），并保持一定时间，以使碳和合金元素充分溶解。
然后快速冷却，通常通过水淬或油淬，以获得更好的力学性能和硬度。
2.2 正火正火是另一种常用的热处理方法，用于改善16Mn钢材的强度和韧性。
在正火过程中，钢材被加热到临界温度以上，保温一段时间，然后以适当速率冷却。
这个过程中，碳和合金元素会重新结晶和重新组织，形成均匀细小的晶粒和强度较高的组织结构。
2.3 淬火和回火淬火和回火是一种组合的热处理方法。
16Mn钢材被加热到适当的温度（一般为900-950摄氏度），然后迅速冷却到室温，以形成马氏体组织，提高钢材的硬度和强度。
接下来，进行回火处理，通过再次加热到较低温度（通常为200-400摄氏度），保持一定时间后冷却，以减轻淬火引起的内应力和提高韧性。
3. 热处理对16Mn钢材的影响3.1 强度和硬度提高通过热处理，16Mn钢材的强度和硬度得到显著提高。
固溶退火可以溶解碳和合金元素，使钢材的晶粒尺寸减小，从而提高了强度和硬度。
正火和淬火能够通过重新结晶和形成马氏体组织，进一步增加材料的强度和硬度。
3.2 延展性和韧性改善除了提高强度和硬度外，热处理还可以改善16Mn钢材的延展性和韧性。
16Mn的材料
16Mn是什么材料16Mn为钢材中的一种材质。
过去钢材的一种叫法。
16Mn钢属于碳锰钢，碳的含量在0.16%左右，屈服点等于343MPa（强度级别属于343MPa级）。
16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。
但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下（如冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。
不同板厚及不同环境温度下16Mn钢的预热温度：焊件厚度（mm）不同气温下的预热温度计（℃）16以下不低于－10℃不预热,－10℃以下预热100～150℃；16Mn无缝管16～24 不低于－5℃不预热,－5℃以下预热100～150℃；25～40 不低于0℃不预热,0℃以下预热100～150℃；40以上均预热100～150℃。
16Mn钢手弧焊时应选用E50型焊条，如碱性焊条E5015、E5016，对于不重要的结构，也可选用酸性焊条E5003、E5001。
对厚度小、坡口窄的焊件，可选用E4315、E4316焊条。
16Mn 钢埋弧焊时H08MnA焊丝配合焊剂HJ431（开I形坡口对接）或H10Mn2焊丝配合焊剂HJ431（中板开坡口对接），当需焊接厚板深坡口焊缝时，应选用H08MnMoA焊丝配合焊剂HJ431。
16Mn钢是目前我国应用最广的低合金钢，用于制造焊接结构的16Mn 钢均为16MnR和16Mng钢。
16Mn锻件的化学成分：C ：0.13～0.19 Si ：0.20～0.60 Mn ：1.20～1.60 Cr≤0.30 P≤0.030 S≤0.030 Ni≤0.30 Cu≤0.25 16Mn钢管计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量) 主要特性:综合性能好，低温性能好，泠冲压性能，焊接性能和可切削性能好。
应用举例：矿山，运输，化工等各种机械。
16Mn密度16Mn钢板密度16Mn 密度为7.85，16Mn钢板密度为7.85 16Mn标准16Mn 标准，16Mn是旧国标GB/T1591－1988中的低合金高强度结构钢的牌号，新国标GB/T1591－1994中的牌号为Q345（Q345有5个质量等级，Q345A~Q345E），Q345A对应美国ASTM的牌号是Gr·50。
16mnii锻管执行标准
16mnii锻管执行标准
16MnII锻管是常用的一种钢质材料，其执行标准是GB/T 17396-2009《高温高压工作介质用16MnII无缝钢管》。
该标准规定了16MnII 锻管的化学成分、机械性能、试验方法、标志和包装等方面的要求，为生产、销售和使用16MnII锻管提供了保障。
首先，16MnII锻管的化学成分要求：C ≤ 0.18%、Si ≤ 0.37%、Mn：1.40%-1.80%、P ≤ 0.035%、S ≤ 0.035%、Ni ≤ 0.30%、Cr ≤ 0.30%、Cu ≤ 0.20%、Mo ≤ 0.25%、Al ≤ 0.05%、Nb ≤ 0.06%、V ≤ 0.06%、Ti ≤ 0.02%。
化学成分的要求是保证16MnII锻管具有良好的加工性和高强度的关键。
其次，16MnII锻管的机械性能要求：抗拉强度≥640MPa、屈服强度≥380MPa、伸长率≥22%、冲击功温度-40℃，当然它还需要满足弯曲试验和扭曲试验的要求，而这些要求与产品在使用时的耐久性关系密切，它们是由16MnII钢的成分决定的。
最后，16MnII锻管的检验要求：应检查外观、尺寸、形状、质量、光洁度等相关方面的问题。
对于弯曲试验和扭曲试验，应该按照GB/T 10125-2012《金属材料的腐蚀试验-盐雾试验》进行。
总的来说，16MnII锻管是一种常用的高强度钢管，广泛应用于石油、化工、电力、锅炉等行业的高温、高压工作介质传输和设备的制造和维护。
在其生产和使用过程中，需要严格按照GB/T 17396-2009
的要求执行，确保其质量和性能符合要求。
因此，对于16MnII锻管的重要性，管理者、生产者、用户都需要充分了解，并注意其执行标准的要求，以提高其使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16Mn是什么材料
16Mn为钢材中的一种材质。
过去钢材的一种叫法。
16Mn钢属于碳锰钢，碳的含量在0.16%左右，屈服点等于343MPa（强度级别属于343MPa级）。
16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。
但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下（如冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。
不同板厚及不同环境温度下16Mn钢的预热温度：焊件厚度（mm）不同气温下的预热温度计（℃）：16以下不低于－10℃不预热,－10℃以下预热100～150℃； 16Mn无缝管
16～24 不低于－5℃不预热,－5℃以下预热100～150℃；25～40 不低于0℃不预热,0℃以下预热100～150℃；40以上均预热100～150℃。
16Mn 钢手弧焊时应选用E50型焊条，如碱性焊条E5015、E5016，对于不重要的结构，也可选用酸性焊条E5003、E5001。
对厚度小、坡口窄的焊件，可选用E4315、E4316焊条。
16Mn钢埋弧焊时H08MnA焊丝配合焊剂HJ431（开I形坡口对接）或H10Mn2焊丝配合焊剂HJ431（中板开坡口对接），当需焊接厚板深坡口焊缝时，应选用H08MnMoA焊丝配合焊剂HJ431。
16Mn钢是目前我国应用最广的低合金钢，用于制造焊接结构的16Mn钢均为16MnR和16Mng钢。
普碳素钢板Q235A-E/Q255A-E/Q275A-E/SS400/A36/SM400A/St37-2/SA283GrA/S235JR/S23 5JO/S235J2。
优质碳素钢板10-50#/20Mn/50Mn/1025。
锰板:16Mn/15MnV/15MnVN．
高层建筑结构用钢板 Q235JGC/Q345JGC/Q390JGC/Q420GJC/Q460GJC。
