散热器散热带用箔材标准
华北铝,空调器散热片用亲水铝箔技术标准
空调器散热片用亲水铝箔技术标准一、范围本标准规定了空调器散热片用亲水铝箔（简称亲水箔）的合同内容、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于空调器散热片用亲水铝箔的检查验收。
二、引用标准下列标准所包含的条文，通过本标准中引用而构成为本标准的条文，顺本标准使用时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T228 金属拉伸试验方法GB/T3190 变形铝及铝合金化学成分GB/T3199 铝及铝合金加工产品的包装、标志、运输、贮存GB/T4156 金属杯突试验方法GB/T6608 铝箔厚度的测定—稳重法GB/T6987 铝及铝合金化学分析方法GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样三、合同内容订购本标准所列材料的合同内容应包括以下内容：1、材料名称2、合金牌号3、材料状态4、材料规格5、重量6、管芯材料及规格7、本标准编号及年代号8、特殊要求。
四、要求1、产品分类（1）牌号、状态规格应符合表1的规定：表1 牌号、状态、规格（2）亲水箔卷径符合表2的规定：（3）标记示例用1100牌号制造的H22状态，厚度为0.14mm，宽度为300mm的亲水箔，标记为：亲水箔1100—H22 0.14×300 Q/HL901-19982、化学成分亲水箔的化学成分应符合GB/T3190的规定。
表3 厚度及允许偏差（2）亲水箔的宽度及宽度允许偏差应符合表4的规定：亲水箔的室温纵向力学性能应符合表6的规定：注：用户有特殊要求时，由供需双方协商，并在合同中注明。
5、涂层要求应符合表7的规定。
6、外观质量（1）涂层表面为浅色，涂层要求色泽及厚度均匀，无缺涂现象。
（2）亲水箔整卷长度应易于展开平整，展开时不应有粘结和撕裂现象。
（3）亲水箔应缠紧，端面应平整、洁净，不允许有滑层现象及压陷和脏污，但允许有轻微的毛边。
（4）芯子管端面比箔卷端面长出不得超过2mm。
空调普通铝箔(光箔)技术协议
技术协议协议材料名称：普通铝箔（光箔）文件编号：1适用范围本协议适用于房间空调器用各牌号空调铝箔,适用于格兰仕（中山）家用电器有限公司空调器所用的各种规格的以卷的形式提供，直接用于翅片冲床上冲制两器散热片的普通铝箔（光箔）在批量生产使用，不包括涂层用光箔。
2协作单位甲方（需方单位）：格兰仕（中山）家用电器有限公司乙方（供方单位）：3执行标准G B/T228金属拉伸试验方法G B/T3190铝及铝合金加工产品的化学成分G B4156金属杯突试验方法G B/T3199铝及铝合金加工产品包装、标志、运输、储存G B/T6608铝箔厚度的测定--称量法G B/T20975铝及铝合金的化学分析方法G B/T2828 逐批检查计数抽样程序及抽样表4性能要求4.1化学成份：4.2合金状态、力学及工艺性能：合金状态、力学及工艺性能应符合表2的规定4.4 表面质量4.4.1 冲制翅片有效使用的铝箔表面应洁净、平整，不允许有明显腐蚀、裂痕、锈斑、皱折、油污和碰伤等缺陷。
允许铝箔表面出现不影响使用性能的轻微外观缺陷：因光洁度下降所造成的局部变色（表现为偏暗），因受潮所造成的边缘轻微变色（表现为偏白）。
4.4.2 铝箔卷头和卷尾允许有胶贴面、锈迹、碰伤、变形等缺陷，正常时卷头和卷尾允许剥离铝箔1-3mm，剥离出来的铝箔按退货处理。
边缘d≤6mm范围内，即冲制翅片的边料, 允许存在外观缺陷：变色、氧化、齿边、污迹、碰伤等。
4.4.3铝箔应缠紧，不应出现管芯和层与层之间的滑动现象，铝箔展开时不应有粘结撕裂现象。
4.4.4 铝箔端面应整齐，每卷错层不大于2mm，每卷塔形不大于5mm。
4.4.5在不影响性能要求的前提下，因外观原因与供方单位出现判定争议时，由格兰仕（中山）家用电器空调技术部的封样确认为最终结果。
5．试验方法5.1 成分仲裁分析方法按GB/T6987的规定进行, 只对S i、F e、C u含量进行测试。
5.2 室温力学性能检验方法参照GB/T228的规定进行。
换热器用亲水箔标准
公司企业标准空调器热交换器用亲水铝箔1 范围本标准规定了空调器热交换器用亲水铝箔（以下简称亲水箔）的术语、产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输及贮存和合同内容等。
本标准适用于空调器热交换器的散热片用亲水铝箔。
2 引用标准Q/ZGJZ 3-2011 空调器热交换器用素铝箔3 术语3.1 亲水铝箔利用某种特定的方法在铝箔表面生成一层稳定的高亲水性膜，使铝箔上的冷凝水由珠状变成膜状。
4 分类与命名4.1 产品分类4.1.1 亲水箔结构如图 1 所示4.1.2 涂层分类应符合表 1 的规定下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1771 —2007GB/T 3199 —2007GB/T 6461 —2002GB/T 9286 —1998YS/T 419 —2000GB/T 16865 —1997GB/T 17432 —1998YS/T 95.1 —2001色漆和清漆耐中性盐雾性能的测定铝及铝合金加工产品包装、标志、运输、贮存金属基体上金属和其它无机覆盖层—经腐蚀试验后的试样和试件的评级色漆和清漆漆膜的划格试验铝及铝合金杯突试验方法变形铝、镁及其合金加工制品拉伸试验用试样变形铝及铝合金化学成分分析取样方法空调器散热片用铝箔图 1 亲水箔结构图涂层分类涂层主要成分构成有机涂层亲水性树脂基材+防腐层+有机亲水层无机涂层SiO2 或水玻璃基材+防腐层+有机、无机混合型亲水层4.1.3表2牌号铝纯度（≥）状态1030B、310299.0%H24、H264.2铝箔的生产执行标准铝箔的状态代号铝箔的牌号铝箔的规格（厚度×宽度，mm）铝箔的名称标记示例：用3102 牌号、H24状态、厚度为0.105mm、宽度为470mm的亲水箔，按YS/T 95.2—2001 标准生产的。

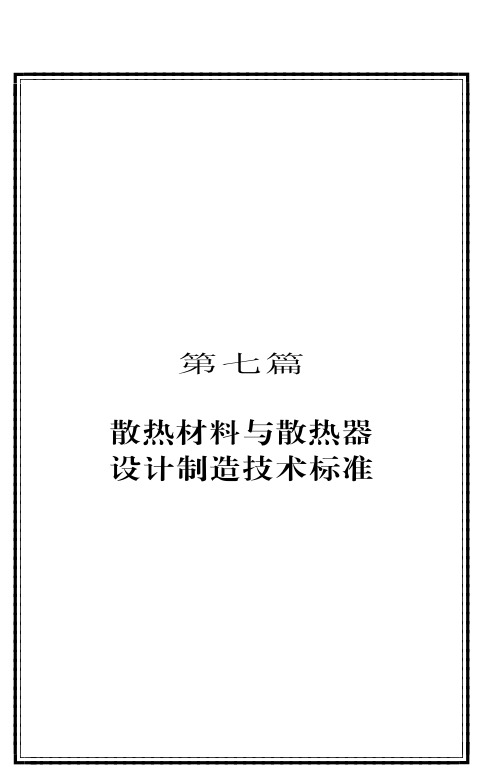

散热材料设计制造标准
散热材料及其散热制品的设计、 制造工艺与质量检测检修技术标准规范实用全书
!） 经一年以上停产后再恢复生产时； "） 对连续生产的散热器每四年进行一次； #） 国家质量技术监督部门提出要求时。 包装、 运输、 存储 $ 标志、 $ % & 标志 $ % & % & 每组散热器应有制造厂的商标。 内容包括： $ % & % ’ 每批散热器出厂时应有检验合格证， (） 制造厂名称； !） 产品名称及规则； "） 工作压力及试验压力； 检验人员标记和生产目期。 #） 本批产品检验时间、 $ % ’ 包装 不损伤产品质量 $ % ’ % & 散热器应采用能够保证产品在搬运装卸时不变形、 的包装措施。 $ % ’ % ’ 散热器外接口螺纹应带塑料保护塞。 $ % ) 运输 $ % ) % & 散热器运输时应采用防雨措施。 $ % ) % ’ 在运输和搬运过程中应避免磕碰及其他重物挤压。 $ % * 存储 散热器应置于空气干燥、 通风的库房内， 严禁与腐蚀性介质接触。堆放 底部应稳妥垫高 &,, +- . ’,, ++。 高度不超过 ’ +，
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !"
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !"
GB-T2061-2004散热器片铜带
性能由供方根据生产情况进行定期检测或抽检， 但供方应以工艺保证产品可达到本标准的质量要求， 如 需方要求按批做这些性能的出厂检测， 应在合同中注明。
５ ４ 取样 ．
产品取样应符合表 ６ 的规定。
要求的 章条号
３２ ． ３３
表６
注。 其他牌号带材需做杯突试验时， 由供需双方协商确定。
３６ 电性能 ． Ｔ 带箔材在 ０ ２℃室温条件下导电率应不小于 ８ ０ Ｃ ， ３ ０ Ｓ ｏ Ｉ Ａ ３７ 衰面质． ． ３７ １ 带箔材表面应光滑、 ．． 清洁， 不允许有分层、 裂纹、 气泡、 压折和夹杂． ３７２ 带箔材表面允许有轻微的、 ．． 局部的、 不使带箔材厚度超出其允许偏差的划伤、 斑点、 凹坑、 压人物 和辊印等缺陷。 ３７３ 带箔材表面轻微的氧化色、 ．． 发红、 发暗和油迹不作为不合格判定依据。
Ｇ ／ ３１ 金属材料电阻系数测量方法 ＢＴ ５
Ｇ ／ ４５ ６ 金属杯突试验方法（ Ｂ Ｔ １ 厚度 ０２ － ｍ ） ． ＾２ ｍ Ｇ ／ ４４． ０１ 金属维氏硬度试验 第 １ Ｂ Ｔ ３ 部分： 试验方法
Ｇ ／ ５２． ２． １１ １１２ 铜及铜合金化学分析方法 ＢＴ １ ＾５ ３ Ｇ ／ ５３ １ 加工铜及铜合金化学成分和产品形状 ＢＴ ２ Ｇ ／ ８８ ８ 重有色金属加工产品的包装、 ＢＴ ８ 标志、 运输和贮存
宽度范围
１ ．３ ２ ０ ＞３ － １０ ０ ０ ＞ １０ － ０ ０ － ２０
表３ ｍ 。 任愈２ ｍ长度侧边弯曲￥ ｈ ，
１ ０
不大于
８
６
３３３ 带箔材两边应切齐、 ．． 无裂边和卷边。 ３３４ 带箔材应成卷供应， ．． 每卷应有内衬， 且应卷紧卷齐。 ３４ 力学性能 ． 带箱材的纵向室温力学性能应符合表 ４ 的规定。需方如有要求并在合同中注明时， 方予进行硬度 试验， 但其结果仅供参考。
铝箔检验标准(企业标准)
企业标准空调热交换器用铝箔检验规范1 范围本标准规定了空调热交换器用铝箔定义、技术要求与分类、检验方法、检验规则、标志、包装、运输与贮存。
本标准适用于空调热交换器用铝箔(包括亲水涂层铝箔，以下简称亲水铝箔和非亲水铝箔)。
本标准适用物料分类码为：803002。
2 规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228 金属材料室温拉伸试验方法GB/T 3199 铝及铝合金加工产品的包装、标志、运输、贮存GB/T 4156 金属材料薄板和薄带埃里克森杯突试验GB/T 16865 变形铝、镁及其合金加工制品拉伸试验用试样GB/T 20975 铝及铝合金化学分析方法QJ/GD 12.12.004 环保标识使用管理规定QJ/GD 92.00.001 产品中有害物质控制管理规定JISZ 2371 Methods of salt spray testing(盐雾试验方法英文版)JISH 4001 铝和铝合金板、条的涂装和烧结JIS K 5600 7-2涂料一般试验方法3 术语和定义3.1 非亲水铝箔简称素箔，即由各铝基材轧制而成的铝箔。
3.2 亲水铝箔利用物理、化学方法在素箔表面涂覆一层稳定的高亲水性膜，使亲水铝箔上的冷凝水由珠状被吸附为膜状。
4 技术要求和试验方法4.1 外观4.1.1 技术要求4.1.1.1 铝箔表面铝箔表面应平整、洁净，不应有腐蚀、氧化、皱纹、漏涂、辊痕、擦划伤、针眼和伤痕等缺陷，手摸/擦拭，铝箔表面不应有明显的铝粉或其他粉尘；铝箔表面允许有分散、轻微的波浪、印痕；不允许存在明显的乳液痕、印痕及轧制润滑油燃烧后形成的油斑，其单边宽度小于4.5 mm。
4.1.1.2 断头、不接头铝箔不应有残缺、折叠、夹边和撕裂。
每5卷只允许有一个断头，断头处做明显标记，卷内部、外包装均需注明接头标识，并且接头处画黑圈处理。
空调器散热片用铝箔
空调器散热片用铝箔《空调器散热片用铝箔第2部分涂层铝箔》行业标准编制说明1工作简况（包括任务来源、协作单位、主要工作过程）任务来源根据中色协综字[2006] 号关于下达2006年有色金属行业标准制（修）订项目计划的通知，空调器散热片用铝箔行业标准由华北铝业有限公司负责起草。
任务完成时间为2006~2007年。
1.2 起草单位情况1.3主要工作过程和工作内容根据任务落实会议精神，我公司组建了空调器散热片用铝箔行业标准起草小组，主要有技质部、空调箔事业部等人员组成。
2006~2007年主要进行了如下工作。
1）确立《空调器散片用铝箔第2部分涂层铝箔》的基本原则；2）申报公司内部科研计划；3）对生产、使用厂家进行调研取样、收集资料；4）查阅相关标准；5）确定产品主要技术内容；6）确定建立仲裁分析方法；7）对样品进行分析测试；8）根据测试数据确定技术指标取值范围；9）编写征求意见稿草案；10）召开讨论会；11）编制预审稿，征求意见，召开预审会；12）召开审定会，形成报批稿报有关部门。
2标准的制定原则与标准的主要内容本标准在制定时主要遵循四大原则（一）充分满足市场要求的原则；（二）划繁就简的原则；（三）经济合理的原则；（四）有利于创新发展的原则。
标准的主要内容与论据产品分类及论据涂层铝箔按结构及功能分两类，防腐涂层铝箔和亲水涂层铝箔。
亲水涂层铝箔又分为有机亲水铝箔、抗菌有机亲水铝箔、无机亲水铝箔等。
技术指标的确定与论据2.2.2.1 厚度偏差的确定（同YS95.1）铝箔厚度偏差原标准分三个标准等级，此标准修订后，分二个等级，提高了厚度偏差的要求，对保证空调器厂因厚度不均造成的不易分条，冲孔成型不好等现象有改善作用。
2.2.2.2 宽度偏差（同YS95.1）空调器厂为节原材料的成本，对铝箔的宽度要求越来越严，本次修订加严了宽度偏差的要求。
2.2.2.3 芯子管（同YS95.1）芯子管的材质由原来的铝芯子管、铁芯子管发展到现在的纸芯子管比较多，因芯子管的长度对使用没有大的影响，且空调器厂在采购铝箔时已扣除了铝箔芯子管的重量，所以此次修订将芯子管的宽度进行放宽处理。
铝箔的种类及标准-概述说明以及解释
铝箔的种类及标准-概述说明以及解释1.引言1.1 概述铝箔是一种非常常见的金属材料，由纯度较高的铝金属制成。
它具有轻巧、耐腐蚀、导热性好等优点，因此在各个领域都有广泛的应用。
铝箔的种类和标准在不同国家和地区有所不同，本文主要介绍了常见的几种铝箔的种类和标准，并探讨了铝箔的应用领域和发展前景。
在本文的第二部分，我们将详细介绍铝箔的种类。
铝箔根据不同的制造工艺和用途可以分为多种类型，例如厨房用的家用铝箔、医疗用的医用铝箔以及用于电子产品的电子铝箔等。
每种类型的铝箔都有其特定的特点和应用范围。
我们将对这些不同类型的铝箔进行逐一介绍，并分析它们的特点和用途。
铝箔的标准也是铝箔行业中非常重要的一部分。
不同国家和地区制定了各自的铝箔标准，这些标准主要涉及铝箔的生产工艺、机械性能、化学成分等方面。
我们将介绍国内外常见的铝箔标准，并比较它们的异同。
了解这些标准对于正确选择和使用铝箔非常重要。
在正文的最后一部分，我们将探讨铝箔的应用领域。
铝箔由于其良好的性能，被广泛应用于包装、建筑、电子、食品等多个行业。
我们将列举一些典型的应用案例，介绍铝箔在各个领域中的作用。
通过本文的阅读，读者将了解到不同类型的铝箔的特点和用途，掌握铝箔的标准，以及了解铝箔在各个领域的应用前景。
希望本文能为读者提供铝箔相关知识的全面了解，并对相关行业的从业人员有所帮助。
文章结构本文主要围绕铝箔的种类及标准展开讨论。
文章分为引言、正文和结论三个部分。
1. 引言部分：1.1 概述：对铝箔的基本概念进行介绍，包括其由铝制成的薄片，并具有轻质、耐腐蚀、导电、隔热等特点。
1.2 文章结构：对整篇文章的组织结构进行说明，包括引言、正文和结论三个部分的安排。
1.3 目的：明确本文的撰写目的，即介绍铝箔的种类和标准，以及探讨其应用领域和未来发展前景。
2. 正文部分：2.1 铝箔的种类：介绍铝箔根据不同的要求和用途划分的不同种类，包括常见的普通铝箔、涂层铝箔、加工铝箔等，并详细说明其特点和用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潍坊恒安散热器有限公司企业标准
铝质散热器散热带用箔材技术要求
Q / HAGS004-2002
1.主题内容及适用范围：
本标准规定了铝质散热器散热带用箔材的技术要求，试验方法，检验方法，包装、标记、运输及贮存。
本标准适用于铝质散热器散热带用箔材。
2.引用标准：
YB788 铝合金化学成分分析法
GB288 金属拉力试验法
GB3199 铝及铝合金加工制品的包装、标记、运输及贮存3.技术要求：
3.1基本要求：
3.1.1牌号、规格、状态
3.1.1.1牌号：AA3003+1.5%Zn FA6815
3.1.1.2规格：材料的规格符合产品图样的要求，满足生产工艺，按照现有生产工艺要求，确定规格如下（宽mm×厚mm）：AA3003+1.5%Zn FA6815
18mm×0.09mm 18mm×0.08mm
28mm×0.09mm 28mm×0.08mm
34mm×0.09mm 34mm×0.08mm
38mm×0.09mm 38mm×0.08mm
58mm×0.09mm 58mm×0.08mm
70mm×0.09mm 70mm×0.08mm
3.1.1.3状态：箔材以卷装供货，供货状态H14、H16、H18。
3.1.2尺寸偏差及要求：
3.1.2.1宽度尺寸偏差：±0.1mm
3.1.2.2厚度尺寸偏差：±0.005mm
3.1.2.3扭曲度：<1cm/10m
3.1.3卷径及箔材边缘要求：
3.1.3.1卷内径（I D）：150mm~300mm
3.1.3.2卷外径（OD）：800mm~1000mm
3.1.3.3卷内接头：要求卷内无任何形式的接头
3.1.3.4箔材边缘要求：
箔材的边缘无褶皱、卷边、裂纹、毛刺等现象。
3.1.4标记：
在卷的接头处，要求使用不干胶将箔材的接头接到带卷上，并且要求作出标记。
标记示例：AA3003+1.5%Zn的箔材，宽度28mm，厚度0.08mm，供货状态H14，标记为：
AA3003+1.5%Zn H14 28×0.08
3.2性能要求：
3.2.1材料的化学成分（Wt%）
注：此表的合金元素未标明含量范围的，为该元素在合金中的最大含量。
3.2.2热性能：
3.2.2.1固液相线温度：
3.2.2.2物理性能：
3.2.3机械性能：
3.2.4质量特征：
密度：20℃时带材的综合密度为2.72g / cm2。
3.2.5温度系数：20℃时，0.1欧姆〃m / k。
3.2.6在SCE（饱和甘贡电极）中的抗腐蚀性：
FA6815 -895～900mv
3003+1.5%Zn -850--880mv
3.2.7表面质量：
3.2.7.1表面平整光洁，不允许有裂口、皱纹、压折、碰伤和腐蚀斑痕。
3.2.7.2表面允许有轻微分散的乳液痕，边部不允许有润滑油燃烧后形成的褐色油斑，表面不得粗糙，能顺利展开。
3.2.7.3表面不允许有金属及金属的压入物，不允许有压痕、擦伤、划伤等缺陷。
3.2.7.4表面不允许有气泡及穿孔现象。
3.2.7.5加工性能良好，表面质量均匀。
3.2.7.6无润滑油附着在表面上。
3.2.8其它要求：
3.2.8.1带芯卷管为金属管或塑料管，应洁净，管内径为180～250mm，但壁厚不大于5mm，长度与宽度相等，立放时，不允许有芯层之间滑动和芯管脱落现象。
3.2.8.2材料在弯曲180度时，带料边不允许出现裂纹等现象。
3.2.8.3带卷的端面应整洁，不允许有磕、碰、划伤、脏物及毛边现象。
3.2.8.4材料厚度要均匀。
4.试验方法：
4.1化学成分的仲裁分析法：
化学成分仲裁分析法按YB788-75《铝合金化学分析方法》进行。
4.2室温力学性能试验方法：
合金箔的横向力学性能试验方法按GB288-76《金属拉力试验法》进行。
其试样尺寸：15mm(宽)×170mm（长）。
4.3尺寸测量拷贝法：
合金箔的测量方法：用精度为0.005mm的球形状的测微计测量，测量计应有不超过250g的压力和半径在16～20mm范围内的球形测量，或者用刻度不大于0.001mm的测微计进行测量（可用相同精度的其它测量仪）。
4.4必须进行厚度与宽度测量，测量方法同上。
5.检验规则：
5.1材料应由供方技术质量监督部门进行检验，保证产品质量符合要求，购方质检部门进行入厂验收。
5.2检验项目：
应进行尺寸公差、表面质量、力学性能的检验，必要时进行化学成分的检验。
5.3取样位置和取样数量：
5.3.1化学成分仲裁取样：从任何一卷中的任何一个位置。
5.3.2拉力试验、弯曲试验及力学性能的检验：从每批中抽取2%卷数（不少于2卷），在卷的不同位置取3个横向试样。
5.3.3外观和尺寸的检验：
受检带卷应打开3-5m进行检测。
5.4重复试验：
当上述检验的数量为第一次试验的2倍，仍不合格，则为不合格。
6.标记、包装、运输、储存：
6.1标记：
带材包装、标记应符合GB3192-82《铝及铝合金加工制品的标记、包装、储存》的规定，在验收的带材上映有牢固的标牌，其上注明：
a.合金牌号
b.供货状态
c.批号
d.规格
e.重量
f.技术监督部门的印记
g.生产日期
6.2包装、运输、储存：
应符合GB3199-82规定。
6.3质量保证书：
每批带卷应有符合本标准要求的质量保证书，其上注明：
a.供货名称
b.合金牌号
c.重量
d.供应状态
e.规格
f.批号
g.力学性能试验结果
h.化学成分
i.技术监督部门的印记
j.生产日期
本标准由潍坊恒安散热器有限公司提出
本标准由潍坊恒安散热器有限公司负责起草
本标准由潍坊恒安散热器有限公司研究所归口
本标准主要起草人：解海东。
