电压互感器原理范文
电压互感器原理范文电压互感器的铁心是由高磁导磁性材料制成的，具有良好的磁导率，能够形成强磁场，使得互感现象更加明显。
互感现象是指当两个或多个线圈密切相邻时，其中一个线圈中的电流变化会在另一个线圈中感应出电动势和电流。
在电压互感器中，电网的高压线圈被称为初级线圈，而低压线圈被称为次级线圈。
当电网中的电压通过初级线圈时，初级线圈中产生的磁场会感应次级线圈中的电动势，从而输出次级线圈中的电压。
电压互感器的原理可以用斯托克斯定律来解释。
斯托克斯定律是电磁学中的基本定律之一，它描述了磁场和电动势之间的关系。
根据斯托克斯定律，当一个电路中的磁场发生变化时，该电路中的电势差也会随之变化。
在电压互感器中，初级线圈中的电压变化会导致初级线圈中的磁场发生变化，从而感应出次级线圈中的电动势。
电压互感器在实际应用中有许多优点。
首先，它能够对高压电网中的电压进行测量和监测，帮助电力系统运行人员了解电网的运行状态，并及时采取措施，防止电网出现故障。
其次，它能够将高压电网中的电压转变为低压信号，以便进行进一步的处理和分析。
此外，电压互感器还具有体积小、质量轻、可靠性高等优点。
然而，电压互感器也存在一些不足之处。
首先，由于电压互感器中有一定的能量损耗，因此它对电网的负荷和功率有一定的影响。
其次，电压互感器对电压波形的畸变和谐波也比较敏感，需要进行相应的补偿和滤波处理。
此外，电压互感器的线性度和准确度也需要在设计和制造过程中进行优化和控制。
总的来说，电压互感器是电力系统中不可或缺的测量仪器，能够对电网的电压进行准确的测量和监测。
它基于互感现象和斯托克斯定律，通过转换高压电压为低压信号，为电力系统的运行和管理提供了重要的支持。
然而，电压互感器也需要在设计和使用过程中注意一些问题，以保证其准确性和可靠性。

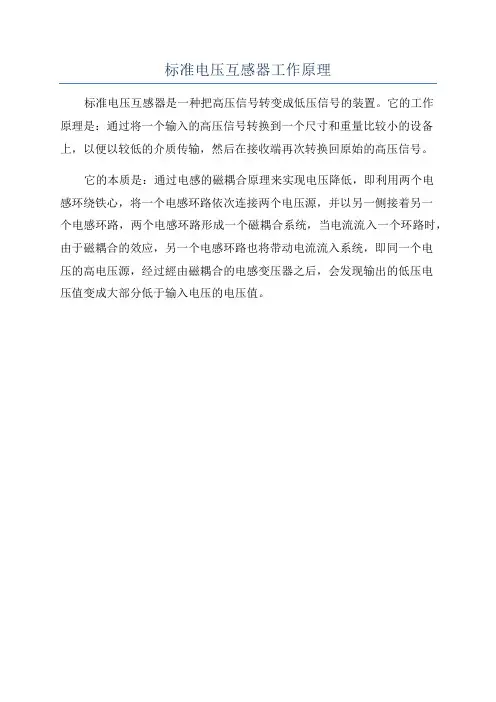

标准电压互感器工作原理
标准电压互感器工作原理
标准电压互感器是一种把高压信号转变成低压信号的装置。
它的工作
原理是：通过将一个输入的高压信号转换到一个尺寸和重量比较小的设备上，以便以较低的介质传输，然后在接收端再次转换回原始的高压信号。
它的本质是：通过电感的磁耦合原理来实现电压降低，即利用两个电
感环绕铁心，将一个电感环路依次连接两个电压源，并以另一侧接着另一
个电感环路，两个电感环路形成一个磁耦合系统，当电流流入一个环路时，由于磁耦合的效应，另一个电感环路也将带动电流流入系统，即同一个电
压的高电压源，经过經由磁耦合的电感变压器之后，会发现输出的低压电
压值变成大部分低于输入电压的电压值。
电压互感器介绍范文
电压互感器介绍范文电压互感器（Voltage Transformer）又称为电压变压器，是一种用于测量和保护电气设备的重要元件。
它将高电压信号转化为低电压信号，以便于测量和控制系统的安全运行。
本文将从电压互感器的工作原理、分类、特点和应用等方面进行介绍。
电压互感器的工作原理是通过线圈的电磁感应产生负载电压，实现电压的降低。
它基本上由两个相互绕在一起的线圈组成：高压线圈和低压线圈。
高压线圈接入高压输入端，将高压信号传入互感器，并放大到合适的电压水平。
低压线圈则与测量仪表或保护装置连接，将降压后的低电压信号输出。
电压互感器的输出电压与输入电压的比值称为变比。
根据其结构和应用，电压互感器可以分为油浸式电压互感器和干式电压互感器两种类型。
油浸式电压互感器以变压器油作为绝缘材料，具有较高的温度容限和较低的电介质损耗。
它适用于大电流和高压的测量，如发电厂、变电站等场合。
而干式电压互感器则将绝缘材料替换为干燥空气或其他干燥介质，广泛应用于工商业用电系统中。
电压互感器的特点主要包括精度高、安全可靠、响应快、额定功率因数接近1、负载能力强等。
其精度通常达到0.2级或0.5级，能够准确输出输入电压的几个百分点。
同时，电压互感器的绝缘能力和耐久性也非常强，可在恶劣的工作环境下长期稳定运行。
电压互感器在电力系统中的应用非常广泛。
首先，它是电力系统中重要的测量元件之一，用于实时监测和测量电压的稳定性和波形。
其次，电压互感器常用于电能计量和电度表的测量，确保用户和供电单位之间的电能交易公平合理。
此外，电压互感器还在电力系统故障保护中起到了关键的作用。
它能够通过检测电气设备中的过载、短路和其他故障情况，实时输出信号给保护装置，以避免电气设备的损坏和人员的伤害。
总之，电压互感器是电力系统中至关重要的元件之一，通过降低高压信号并准确测量和传递电压信息，保障了电力系统的稳定性和安全性。
随着电力系统的不断发展和智能化水平的提高，电压互感器的功能和性能也在不断地进化和提升。
电压互感器原理
电压互感器原理
电压互感器是一种测量电压的仪器，基于电磁感应原理工作。
它由一个主线圈和一个或多个次线圈组成。
主线圈通常由有绝缘包覆的铜导线组成，其匝数远远多于次线圈。
当主线圈中的电流发生变化时，它会产生一个变化的磁场。
次线圈通常由绝缘包覆的细铜线组成，其匝数较少。
正是由于次线圈的匝数较少，它们的阻抗也相对较低。
当主线圈中的电流变化时，其产生的磁场可以穿过次线圈，引起次线圈中的感应电势。
这个感应电势与主线圈中电流的变化速率成正比。
通过根据感应电势的大小和频率来计算电压的值，电压互感器可以将高电压（例如10KV、35KV等）变换成相对较小的信号，如1V或5V。
电压互感器具有准确测量电压的优点，并且能够与计量仪表等其他设备配合使用，提供高精度的测量结果。
需要注意的是，由于电压互感器的测量原理是基于电磁感应，因此在使用过程中需要防止电磁干扰，以保证测量结果的准确性。
此外，为了保证安全，电压互感器的绝缘和耐压能力也需要得到有效的保障。
电容式电压互感器工作原理
电容式电压互感器工作原理电容式电压互感器是一种用于测量高压电力系统中电压的重要装置。
它能够将高压系统的电压转换成相对较小的电压，以便于测量和监控。
在电力系统中，电容式电压互感器扮演着至关重要的角色，下面我们来详细了解一下它的工作原理。
电容式电压互感器由电容器、电感器和绝缘体组成。
当高压电力系统的电压作用于电容器时，电容器会积累电荷并产生电场。
在电场的作用下，电容器中会产生电压，这个电压与高压系统中的电压成正比。
然后，电压互感器中的电感器会将这个电压转换成相对较小的电压输出，以便于测量和监控。
电容式电压互感器的工作原理可以用以下几个步骤来概括：1. 高压电压作用于电容器，在电力系统中，高压电压会作用于电容器，使得电容器中积累电荷，并产生电场。
2. 电场产生电压，在电容器中产生的电场会导致电容器两端产生电压，这个电压与高压系统中的电压成正比。
3. 电感器转换电压，电压互感器中的电感器会将电容器中产生的电压转换成相对较小的电压输出，以便于测量和监控。
总的来说，电容式电压互感器利用电容器和电感器的相互作用，将高压系统中的电压转换成相对较小的电压输出，以便于后续的测量和监控。
它在电力系统中起着至关重要的作用，能够保障系统的安全稳定运行。
除了上述基本工作原理外，电容式电压互感器还有一些特殊的工作原理需要我们注意。
比如，在额定负荷下，电容式电压互感器的输出电压应当稳定，不受外界因素的影响。
此外，电容式电压互感器还需要具备良好的绝缘性能，以保证在高压系统中能够正常工作而不会受到损坏。
综上所述，电容式电压互感器是一种重要的电力系统测量装置，它利用电容器和电感器的相互作用，将高压系统中的电压转换成相对较小的电压输出。
它的工作原理简单清晰，但在实际应用中需要注意一些特殊情况，以保证其稳定可靠地工作。
希望通过本文的介绍，能够让大家对电容式电压互感器的工作原理有一个更加深入的了解。
河北省变电站用互感器保定久鼎保互电气公司
河北省变电站用互感器保定久鼎保互电气公司
Company number【1089WT-1898YT-1W8CB-9UUT-92108】
河北省电压互感器变电站互感器价格
现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
计量箱可采用悬挂式或落地式安装。
为保证安装质量，悬挂式箱体固定必须蚕蛹内置膨胀螺栓，螺栓尺寸满足安全牢固的要求及户外安装条件。
计量箱内的设备布置事项
直接接入式必须设置进线室、计量室和出现开关室；经互感器接入必须设置线开关室、、计量室和出现开关室。
各功能区独立分开。
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。
电压互感器的工作原理、特性和接线方式，一次性说清楚！
电压互感器的工作原理、特性和接线方式，一次性说清楚！常用的电磁式电压的工作原理与普通变压器相同，结构原理和与系统的连接也相似，但二次电压低，容量很小，只有几十伏安或几百伏安。
的一次绕组和二次绕组额定电压之比称为电压互感器的额定电压比，用ku表示，不考虑激磁损耗，就等于一、二次绕组的匝数比，即ku=un1/un2≈n2/n1=kn，式中，un1、un2为一、二次绕组的额定电压；n1、n2为一、二次绕组匝数；kn为匝数比。
说到电压互感器，想必大部分电气人员都不陌生，但是对一个电气初学者来说就可能一知半解了。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
它的接线方式与测量精度如果选择不合理，会直接影响到电压、功率以及电能测量的精确度。
因此在用户供配电系统变配电站(所)设计中，如何正确选择电压互感器，关系到测量与计量准确等级，以及继电保护与自动装置动作的可靠性。
那么电压互感器的原理和作用具体是什么？接线方式又是怎样的呢？下面我们一起来学习一下吧！1、电压互感器的工作原理和特性：电压互感器可分为电磁式和电容分压式两种，电压等级在220kV 及以下时多为电磁式，那么就以电磁式介绍。
（1）工作原理电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1，输出侧是二次绕组N2。
当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通Φ1，由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同但数值不同的感应电动势E2。
因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2，根据国标，电压互感器二次侧输出电压值是100V。
（2）电压互感器特性电压互感器一次电压不受二次负荷的影响。
电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。
简述电压互感器和电流互感器的工作原理
简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。
它们的工作原理如下所述。
电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。
它由一个一次绕组和一个二次绕组组成。
一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。
在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。
因此，可以使用二次绕组上的低电压进行准确测量和保护操作。
电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。
它由一个一次绕组和一个二次绕组组成，类似于电压互感器。
一次绕组通过其所连接的导线，使电流通过。
通过互感作用，电流在二次绕组上产生一个相应比例的减小。
因此，可以使用二次绕组上的低电流进行精确的测量和保护。
电压互感器和电流互感器的工作原理基于互感现象。
互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。
根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。
总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。
它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。
这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的原理
电压互感器的工作原理与变压器相同，基本结构也是铁心和原、副绕组。
它本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
